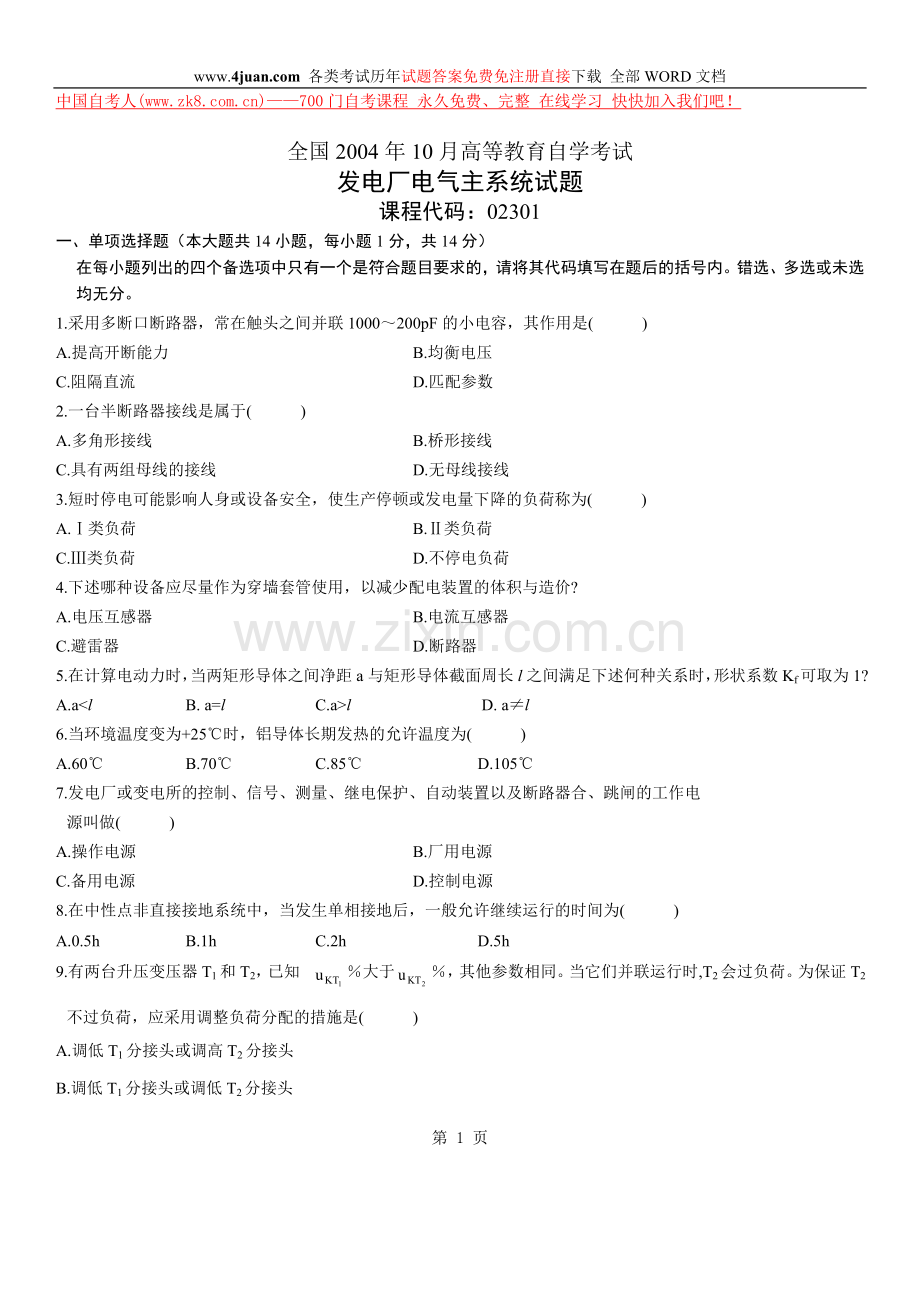

全国2004年10月高等教育自学考试
发电厂电气主系统试题
课程代码：02301
一、单项选择题（本大题共14小题，每小题1分，共14分）
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1.采用多断口断路器，常在触头之间并联1000～200pF的小电容，其作用是( )
A.提高开断能力 B.均衡电压
C.阻隔直流 D.匹配参数
2.一台半断路器接线是属于( )
A.多角形接线 B.桥形接线
C.具有两组母线的接线 D.无母线接线
3.短时停电可能影响人身或设备安全，使生产停顿或发电量下降的负荷称为( )
A.Ⅰ类负荷 B.Ⅱ类负荷
C.Ⅲ类负荷 D.不停电负荷
4.下述哪种设备应尽量作为穿墙套管使用，以减少配电装置的体积与造价?
A.电压互感器 B.电流互感器
C.避雷器 D.断路器
5.在计算电动力时，当两矩形导体之间净距a与矩形导体截面周长l之间满足下述何种关系时，形状系数Kf可取为1?
A.a<l B. a=l C.a>l D. a≠l
6.当环境温度变为+25℃时，铝导体长期发热的允许温度为( )
A.60℃ B.70℃ C.85℃ D.105℃
7.发电厂或变电所的控制、信号、测量、继电保护、自动装置以及断路器合、跳闸的工作电
源叫做( )
A.操作电源 B.厂用电源
C.备用电源 D.控制电源
8.在中性点非直接接地系统中，当发生单相接地后，一般允许继续运行的时间为( )
A.0.5h B.1h C.2h D.5h
9.有两台升压变压器T1和T2，已知％大于％，其他参数相同。当它们并联运行时,T2会过负荷。为保证T2不过负荷，应采用调整负荷分配的措施是( )
A.调低T1分接头或调高T2分接头
B.调低T1分接头或调低T2分接头
C.调高T1分接头或调高T2分接头

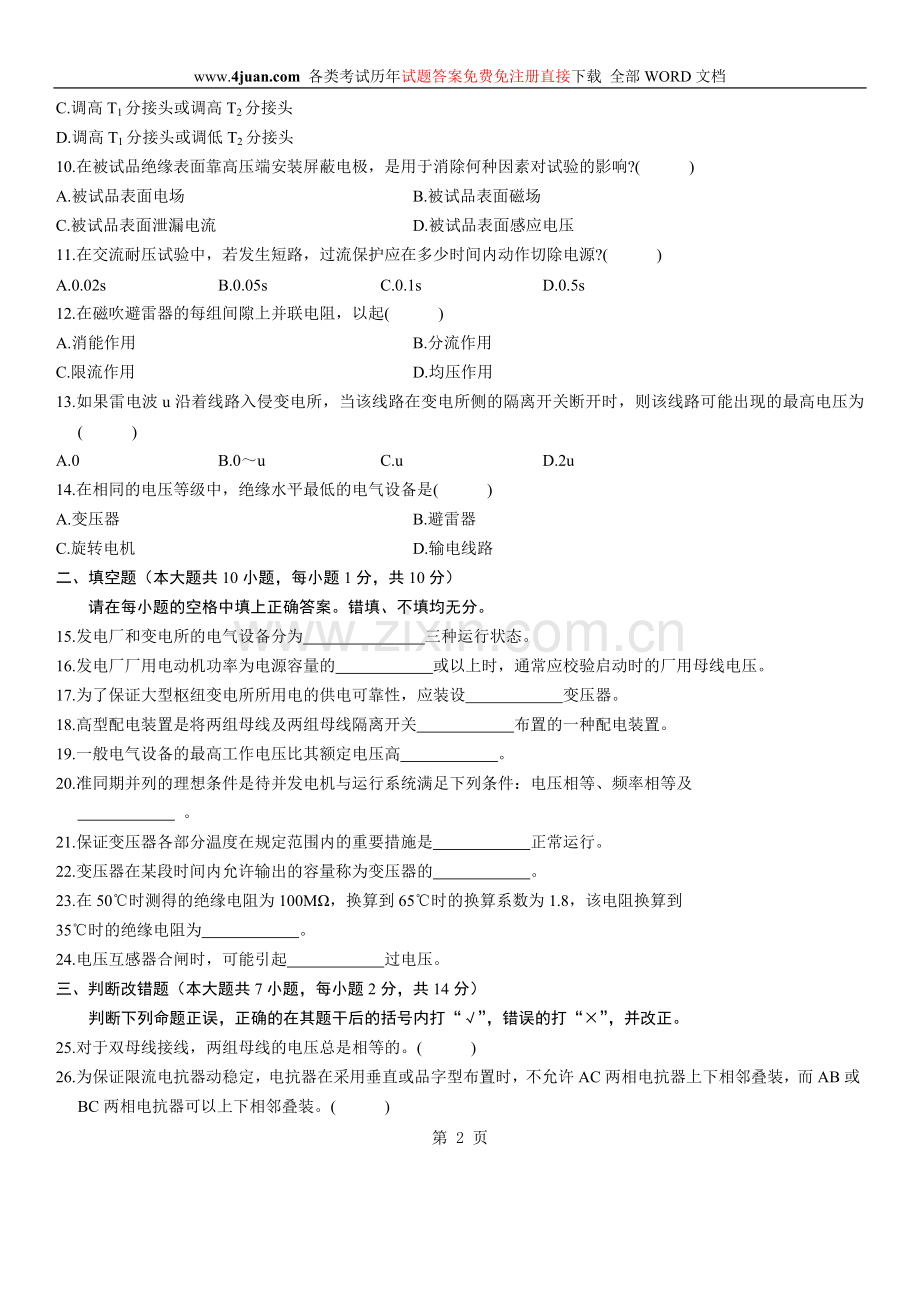

D.调高T1分接头或调低T2分接头
10.在被试品绝缘表面靠高压端安装屏蔽电极，是用于消除何种因素对试验的影响?( )
A.被试品表面电场 B.被试品表面磁场
C.被试品表面泄漏电流 D.被试品表面感应电压
11.在交流耐压试验中，若发生短路，过流保护应在多少时间内动作切除电源?( )
A.0.02s B.0.05s C.0.1s D.0.5s
12.在磁吹避雷器的每组间隙上并联电阻，以起( )
A.消能作用 B.分流作用
C.限流作用 D.均压作用
13.如果雷电波u沿着线路入侵变电所，当该线路在变电所侧的隔离开关断开时，则该线路可能出现的最高电压为( )
A.0 B.0～u C.u D.2u
14.在相同的电压等级中，绝缘水平最低的电气设备是( )
A.变压器 B.避雷器
C.旋转电机 D.输电线路
二、填空题（本大题共10小题，每小题1分，共10分）
请在每小题的空格中填上正确答案。错填、不填均无分。
15.发电厂和变电所的电气设备分为 三种运行状态。
16.发电厂厂用电动机功率为电源容量的 或以上时，通常应校验启动时的厂用母线电压。
17.为了保证大型枢纽变电所所用电的供电可靠性，应装设 变压器。
18.高型配电装置是将两组母线及两组母线隔离开关 布置的一种配电装置。
19.一般电气设备的最高工作电压比其额定电压高 。
20.准同期并列的理想条件是待并发电机与运行系统满足下列条件：电压相等、频率相等及
。
21.保证变压器各部分温度在规定范围内的重要措施是 正常运行。
22.变压器在某段时间内允许输出的容量称为变压器的 。
23.在50℃时测得的绝缘电阻为100MΩ，换算到65℃时的换算系数为1.8，该电阻换算到
35℃时的绝缘电阻为 。
24.电压互感器合闸时，可能引起 过电压。
三、判断改错题（本大题共7小题，每小题2分，共14分）
判断下列命题正误，正确的在其题干后的括号内打“√”，错误的打“×”，并改正。
25.对于双母线接线，两组母线的电压总是相等的。( )
26.为保证限流电抗器动稳定，电抗器在采用垂直或品字型布置时，不允许AC两相电抗器上下相邻叠装，而AB或BC两相电抗器可以上下相邻叠装。( )
27.在电器设备和载流导体选择中，总是按三相短路校验动稳定和热稳定。( )
28.中性点非直接接地系统的绝缘监察装置是根据系统各相对地电压的变化判断其绝缘状态的。( )
29.当电风扇停止运行时，油自然循环强迫空气冷却变压器必须停止运行。( )
30.预防性试验中，若测得某一绝缘材料的介电系数ε为20，则可判断该绝缘材料未受潮。( )
31.被避雷针保护的电气设备也不是绝对不受雷击。( )
四、名词解释题（本大题共5小题，每小题3分，共15分）
32.近阴级效应
33.发电厂厂用电率
34.电流互感器的热稳定倍数Kh
35.变压器的相对使用年限
36.电介质的极化
五、简答题（本大题共5小题，每小题5分，共25分）
37.简述断路器开断电路时，触头之间电弧的熄灭过程。
38.发电厂和变电所的电气主接线必须满足哪些基本要求?
39.温升对电气设备的绝缘有什么影响?
40.什么是蓄电池组的浮充电方式运行?
41.什么叫电介质的损耗?它包括哪几部分?
六、绘图题（本大题共1小题，8分）
42.在同一张图上绘出电磁型电流互感器和电压互感器原理接线图。(要求采用单相图，绘出
互感器铁芯、线圈，配置仪表有、、各一块）
七、计算题（本大题共2小题，每小7分，共14分）
43.某变电所10kV母线水平排列，相间距离a=30cm，同一相两个绝缘子之间距离L=120cm，若系统发生两相(A相、B相)短路时的A相短路电流周期分量为i=24sinωt(KA)，忽略短路电流非周期分量，且取Kf=1.0，试求：
①两相接地短路时的A、B相所受电动力计算式。
②A、B相所受的最大电动力。
44.某发电厂高压厂用变压器的额定容量为SNTh=20MVA，高压厂用母线已带的负荷为Sh1=5500kW，合成负荷为Sh=85000kVA，高压电动机的启动电流倍数Kyh=6，高、低压电动机的额定效率与额定功率因数的乘积为ηNcosφN=0.8。若选定基准功率Sj=SNTh=20MVA，试计算高压自启动电动机的总功率PMh。
