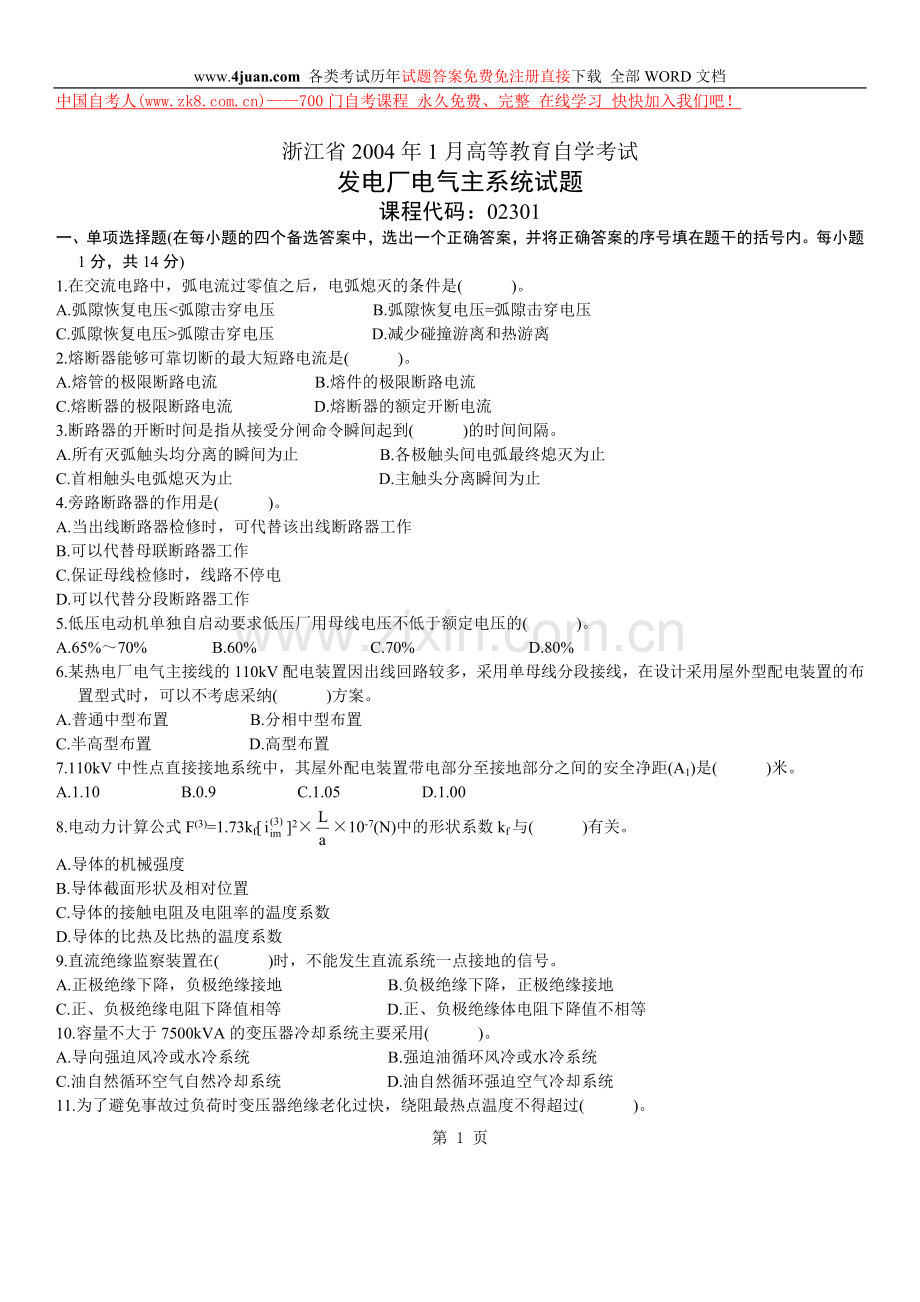

各类考试历年试题答案免费免注册直接下载 全部WORD文档中国自考人()700门自考课程 永久免费、完整 在线学习 快快加入我们吧！浙江省2004年1月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题(在每小题的四个备选答案中，选出一个正确答案，并将正确答案的序号填在题干的括号内。每小题1分，共14分)1.在交流电路中，弧电流过零值之后，电弧熄灭的条件是( )。A.弧隙恢复电压弧隙击穿电压 D.减少碰撞游离和热游离2.熔断器能够可靠切断的最大短路电流是( )。A.熔管的极限断路电流 B.熔件的极限断路电流C.熔断器的极限断路电流 D.熔断器的额定开断电流3.断路器的开断时间是指从接受分闸命令瞬间起到( )的时间间隔。A.所有灭弧触头均分离的瞬间为止 B.各极触头间电弧最终熄灭为止C.首相触头电弧熄灭为止 D.主触头分离瞬间为止4.旁路断路器的作用是( )。A.当出线断路器检修时，可代替该出线断路器工作B.可以代替母联断路器工作C.保证母线检修时，线路不停电D.可以代替分段断路器工作5.低压电动机单独自启动要求低压厂用母线电压不低于额定电压的( )。A.65%70% B.60% C.70% D.80%6.某热电厂电气主接线的110kV配电装置因出线回路较多，采用单母线分段接线，在设计采用屋外型配电装置的布置型式时，可以不考虑采纳( )方案。A.普通中型布置 B.分相中型布置 C.半高型布置 D.高型布置7.110kV中性点直接接地系统中，其屋外配电装置带电部分至接地部分之间的安全净距(A1)是( )米。A.1.10 B.0.9 C.1.05 D.1.008.电动力计算公式F(3)=1.73kf210-7(N)中的形状系数kf与( )有关。A.导体的机械强度 B.导体截面形状及相对位置C.导体的接触电阻及电阻率的温度系数 D.导体的比热及比热的温度系数9.直流绝缘监察装置在( )时，不能发生直流系统一点接地的信号。A.正极绝缘下降，负极绝缘接地 B.负极绝缘下降，正极绝缘接地C.正、负极绝缘电阻下降值相等 D.正、负极绝缘体电阻下降值不相等10.容量不大于7500kVA的变压器冷却系统主要采用( )。A.导向强迫风冷或水冷系统 B.强迫油循环风冷或水冷系统C.油自然循环空气自然冷却系统 D.油自然循环强迫空气冷却系统11.为了避免事故过负荷时变压器绝缘老化过快，绕阻最热点温度不得超过( )。A.98C B.110C C.140C D.200C12.( )试验能有效判断集中性缺陷。A.绝缘电阻测量 B.介质损失角测量 C.泄漏电流 D.交流耐压13.独立避雷针与配电装置带电部分、发电厂和变电所电力设备接地部分、架构接地部分之间空气中的距离应满足( )。A.大于(0.3Rch+0.1h)米，且不小于5米 B.大于(0.3Rch+0.1h)米，且不大于5米C.大于0.3Rch米，且不小于3米 D.大于0.3Rch米，且大于3米14.( )即可以用于限制大气过电压也可以用于限制操作电压。A.普通阀型避雷器 B.阀型避雷器 C.磁吹避雷器 D.金属氧化锌避雷器二、判断题(判断下列各题，正确的在题后括号内打“”，错的打“”，并改正。每小题2分，共14分)15.电流互感器的额定二次负荷就是电流互感器的二次负荷。( )16.低压厂用母线的工作电源应通过高压厂用母线经厂用低压变压器向厂用动力负荷、照明以及其它用电器件供电。( )17.GFC形高压开关柜是装配式配电装置。( )18.选择矩形母线时，必须考虑按额定电压确定母线的电压等级。( )19.蓄电池组通常采用充电-放电的运行方式。( )20.具有电气-机械防跳的断路器控制、信号回路、绿色指示灯串联电阻和红色指示灯串联电阻的作用一样。( )21.采用自然循环空气自然冷却系统比采用自然循环强迫空气冷却系统的冷却效果好。( )三、填空题(每小题1分，共10分)22._能保证磁力启动器在过载跳闸之后自动恢复对负荷的供电。23.LW6-500RW型SF6断路器为双柱四断口结构，用一个独立的_操动机构分相操作，每个灭弧断口上并有_和合闸电阻。24.发电厂和变电所的电气主接线必须满足_、_和_。25.200MW及以上的发电机组引出线及厂用分支采用_，为满足检修试验要求，厂用分支应安装可拆连接片。26.为避免温度变化引起硬母线产生危险应力，当母线较长时应安装_。27.在发电厂或变电所中，一般仅在发电机和主变压器等最大负荷利用小时数较高的回路中按_选择母线截面。28.在具有继电器防跳断路器的控制、信号回路中，跳跃闭锁继电器的作用是_。29.发电机出口断路器的同期电压应分别从_和_取得。30.两台变比不等的变压器并联运行，当变压器有负荷时，平衡电流将叠加在负荷电流上，出现_和_现象。31.在微安表处于高压的接线中，被试品两端并联稳压电容C的目的是_。四、名词解释(每小题3分，共15分)32.电流互感器的准确度级33.热稳定34.自动准同期35.泄漏电流36.直接雷过电压五、问答题(每小题5分，共25分)37.为什么隔离开关不允许用于接通或断开负荷电流?38.为什么要进行电动机自启动电压校验?39.屋外配电装置有什么特点，适用于什么场合?40.为什么要装设直流绝缘监测装置?41.何谓微安表处于低压的接线?这种接线有什么特点?六、绘图题(6分)42.画出两台变压器、两台引出线的外桥形电气主接线图，并写出需变压器1T检修的操作步骤。七、计算题(每小题8分，共16分)43.某35kV配电装置中，三相母线垂直布置。已知该装置中的一条支路的最大工作电流Imax=600A,母线相间距离a=0.5m，同相绝缘子间距离L=1.2m；该支路通过的最大短路电流为： =30kA,I=28kA,I=26kA,短路电流持续时间t=0.8s，环境温度=25，短路前母线温度为70，当该支路选用矩型铝质三相垂直竖放母线(636.3)mm2时。试求：(1)母线短路时所受的最大电动力为多少?(2)校验动稳定是否合格?44.某一配电装置高15m，其水平截面为3035米的长方形(如下图所示)，现沿其长边一侧5m处装设一支高度为49m的独立避雷针，对该配电装置进行直击雷保护，试计算该配电装置能否得到保护?中国自考人()改写昨日遗憾 创造美好明天！用科学方法牢记知识点顺利通过考试！第 3 页
