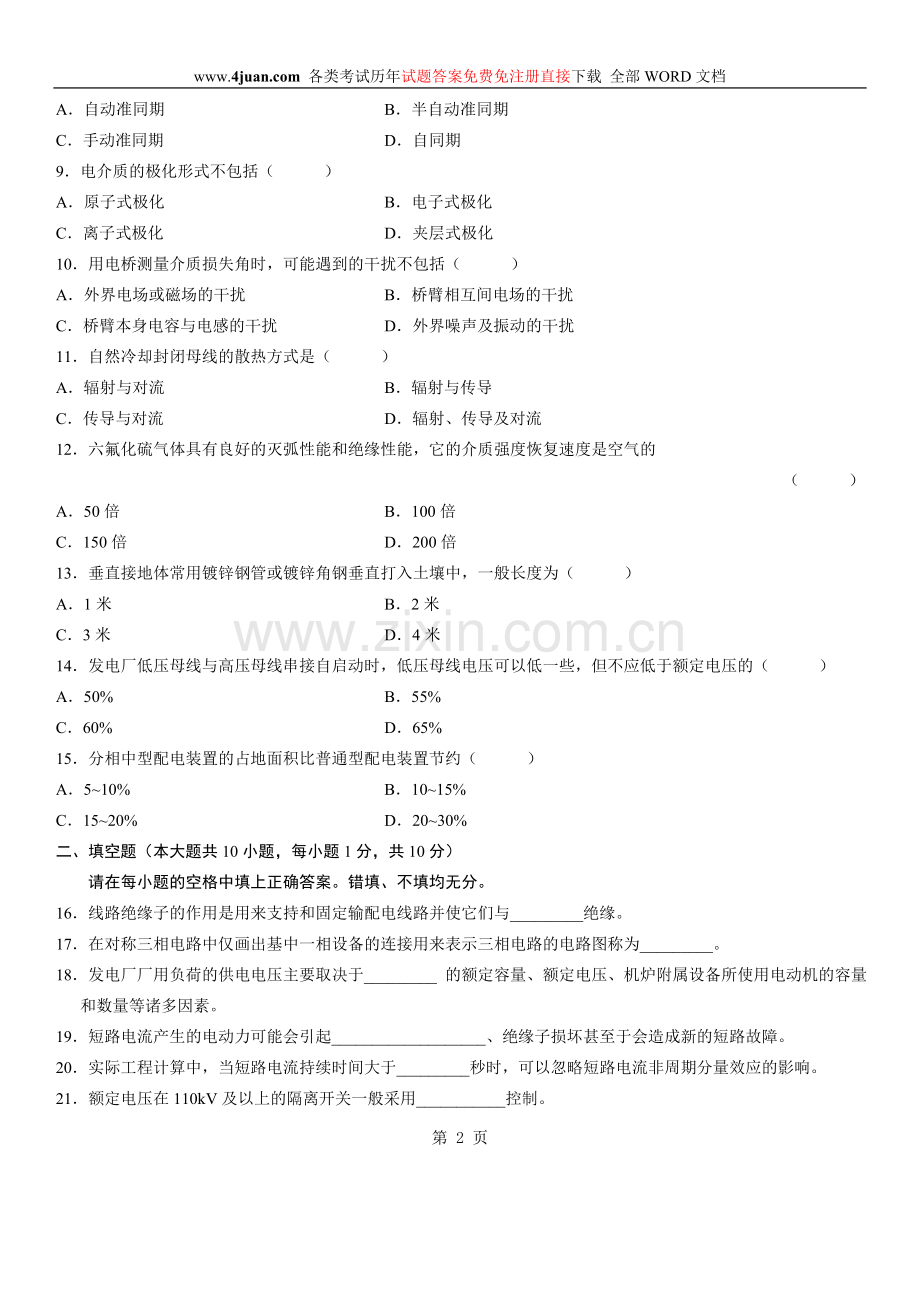

全国2007年10月高等教育自学考试发电厂电气主系统试题.doc

各类考试历年试题答案免费免注册直接下载 全部WORD文档中国自考人()700门自考课程 永久免费、完整 在线学习 快快加入我们吧！全国2007年10月高等教育自学考试发电厂电气主系统试题课程代码：02301一、单项选择题（本大题共15小题，每小题1分，共15分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。1少油断路器的对地绝缘是靠 （）A绝缘油实现B空气实现C瓷支柱实现D环氧树脂实现2下列哪种情况宜采用一台半断路器接线？（）A1035kV出线回路数为10回以上B35110kV出线回路数为8回以上C110220kV出线回路数为6回以上D330500kV出线回路数为6回以上3外桥接线适合于（）A线路较短、变压器需要经常切换的场合B线路较长、变压器不需要经常切换和场合C线路较多，只有两台变压器的场合D只有二条出线、变压器台数较多的场合4厂用电率是指发电厂在一定时间内，厂用电所消耗的电量占发电厂（）A总发电量的百分数B总装机容量的百分数C最大发电量的百分数D最小发电量的百分数5系统中同一点发生三相短路时的最大电动力较两相短路时的最大电动力（）A小15%B小20%C大15%D大20%6对一次设备起控制、保护、测量、监察等作用的设备称为（）A监控设备B二次设备C辅助设备D主设备7对于没有主控制室的发电厂，当机组为3台及以上，且容量为100MVA及以上时，宜设（）A1组蓄电池B2组蓄电池C3组蓄电池D4组蓄电池8将发电机转速升高到接近系统的同步转速时，在未加励磁的条件下将发电机并入系统，随后立即给发电机加上励磁电流，使发电机拉入同步。这种并列方式叫做（）A自动准同期B半自动准同期C手动准同期D自同期9电介质的极化形式不包括（）A原子式极化B电子式极化C离子式极化D夹层式极化10用电桥测量介质损失角时，可能遇到的干扰不包括（）A外界电场或磁场的干扰B桥臂相互间电场的干扰C桥臂本身电容与电感的干扰D外界噪声及振动的干扰11自然冷却封闭母线的散热方式是（）A辐射与对流B辐射与传导C传导与对流D辐射、传导及对流12六氟化硫气体具有良好的灭弧性能和绝缘性能，它的介质强度恢复速度是空气的（）A50倍B100倍C150倍D200倍13垂直接地体常用镀锌钢管或镀锌角钢垂直打入土壤中，一般长度为（）A1米B2米C3米D4米14发电厂低压母线与高压母线串接自启动时，低压母线电压可以低一些，但不应低于额定电压的（）A50%B55%C60%D65%15分相中型配电装置的占地面积比普通型配电装置节约（）A510%B1015%C1520%D2030%二、填空题（本大题共10小题，每小题1分，共10分）请在每小题的空格中填上正确答案。错填、不填均无分。16线路绝缘子的作用是用来支持和固定输配电线路并使它们与_绝缘。17在对称三相电路中仅画出基中一相设备的连接用来表示三相电路的电路图称为_。18发电厂厂用负荷的供电电压主要取决于_ 的额定容量、额定电压、机炉附属设备所使用电动机的容量和数量等诸多因素。19短路电流产生的电动力可能会引起_、绝缘子损坏甚至于会造成新的短路故障。20实际工程计算中，当短路电流持续时间大于_秒时，可以忽略短路电流非周期分量效应的影响。21额定电压在110kV及以上的隔离开关一般采用_控制。22隔离开关的闭锁装置可分为_两大类。23被试品绝缘状态越好，其吸收过程进行得_，吸收现象明显。24当B级绝缘发电机定子绕组的K1.3时，基本上可以判断为绝缘_。25断路器开断电路，触头之间形成电弧，电弧电压沿弧长分布分为阴极区、阳极区和_区。三、名词解释题（本大题共5小题，每小题3分，共15分）26发电厂的同期点27断路器的额定开断电流28单层式配电装置29电动机的自启动30电介质击穿四、简答题（本大题共6小题，每小题5分，共30分）31自动空气开关的作用是什么？通常采用哪些措施提高其灭弧能力？32何谓发电厂用电的类负荷？它对供电有何要求？33如何按机械负荷条件选择断路器？34为了保证发电厂和变电所电气一次设备的安全和经济运行，在各回路中所装设的电气测量仪表应满足哪些要求？35西林电桥的正接线如题35图所示，简述其测量被试品tg的基本原理及正接线适用场合。36发电机变压器组中的发电机应采取哪些防雷保护？五、绘图题（本大题共1小题，10分）37一个1条进线2条出线的开关站采用双母线接线，试画出该开关站的电气主接线图。六、计算题（本大题共2小题，每小题10分，共20分）38某强迫油循环变压器额定容量为100000kVA,预计日负荷如题38表所示，当地等值空气温度为+20。试计算变压器正常过负荷倍数K2=1.11时，最大的允许过负荷时间t(变压器正常过负荷曲线如题38图所示)。题38表 预计日负荷负荷率I*0.50.60.80.91.0持续时间t(h)4457439已知某10kV线路最大工作电流为490A，相间距离为0.4m,该支路通过的最大短路电流I=I0.8 =I0.6=25kA，短路电流持续时间为1.6s。该支路测量仪表用电流互感器为LFC-10-500-0.5/3型，额定变比500/5，0.5级，二次负荷额定阻抗Z2N=0.6，1s热稳定倍数为Kh=75,动稳定倍数Km=130,互感器绝缘帽的允许应力Ff=763N,互感器端部与最近支持绝缘子间距离为0.8m。试校验该支路电流互感器的热稳定和内、外部动稳定。中国自考人()改写昨日遗憾 创造美好明天！用科学方法牢记知识点顺利通过考试！第 4 页
