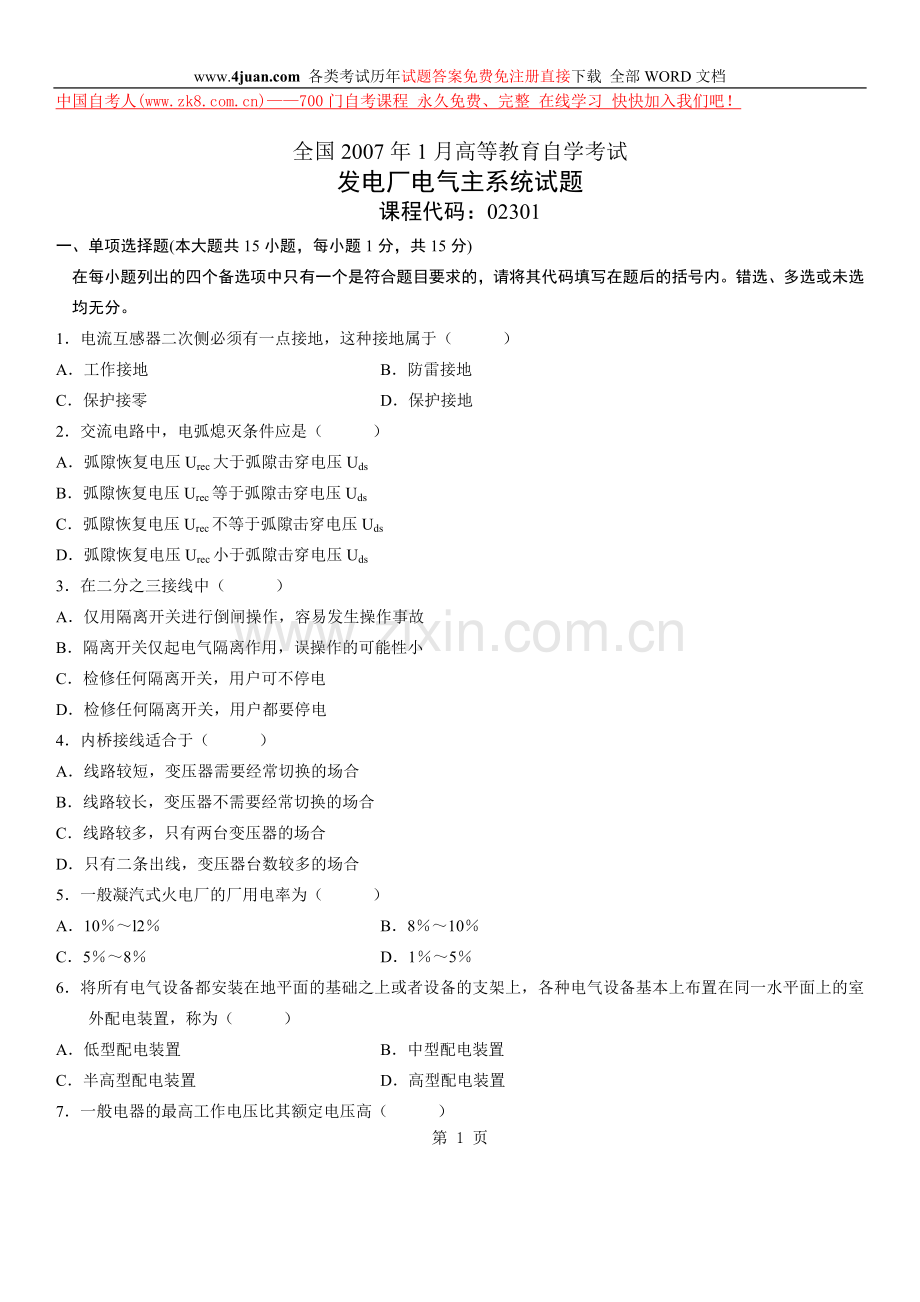

全国2007年1月高等教育自学考试
发电厂电气主系统试题
课程代码：02301
一、单项选择题(本大题共15小题，每小题1分，共15分)
在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。错选、多选或未选均无分。
1．电流互感器二次侧必须有一点接地，这种接地属于（ ）
A．工作接地 B．防雷接地
C．保护接零 D．保护接地
2．交流电路中，电弧熄灭条件应是（ ）
A．弧隙恢复电压Urec大于弧隙击穿电压Uds
B．弧隙恢复电压Urec等于弧隙击穿电压Uds
C．弧隙恢复电压Urec不等于弧隙击穿电压Uds
D．弧隙恢复电压Urec小于弧隙击穿电压Uds
3．在二分之三接线中（ ）
A．仅用隔离开关进行倒闸操作，容易发生操作事故
B．隔离开关仅起电气隔离作用，误操作的可能性小
C．检修任何隔离开关，用户可不停电
D．检修任何隔离开关，用户都要停电
4．内桥接线适合于（ ）
A．线路较短，变压器需要经常切换的场合
B．线路较长，变压器不需要经常切换的场合
C．线路较多，只有两台变压器的场合
D．只有二条出线，变压器台数较多的场合
5．一般凝汽式火电厂的厂用电率为（ ）
A．10％～l2％ B．8％～10％
C．5％～8％ D．1％～5％
6．将所有电气设备都安装在地平面的基础之上或者设备的支架上，各种电气设备基本上布置在同一水平面上的室外配电装置，称为（ ）
A．低型配电装置 B．中型配电装置
C．半高型配电装置 D．高型配电装置

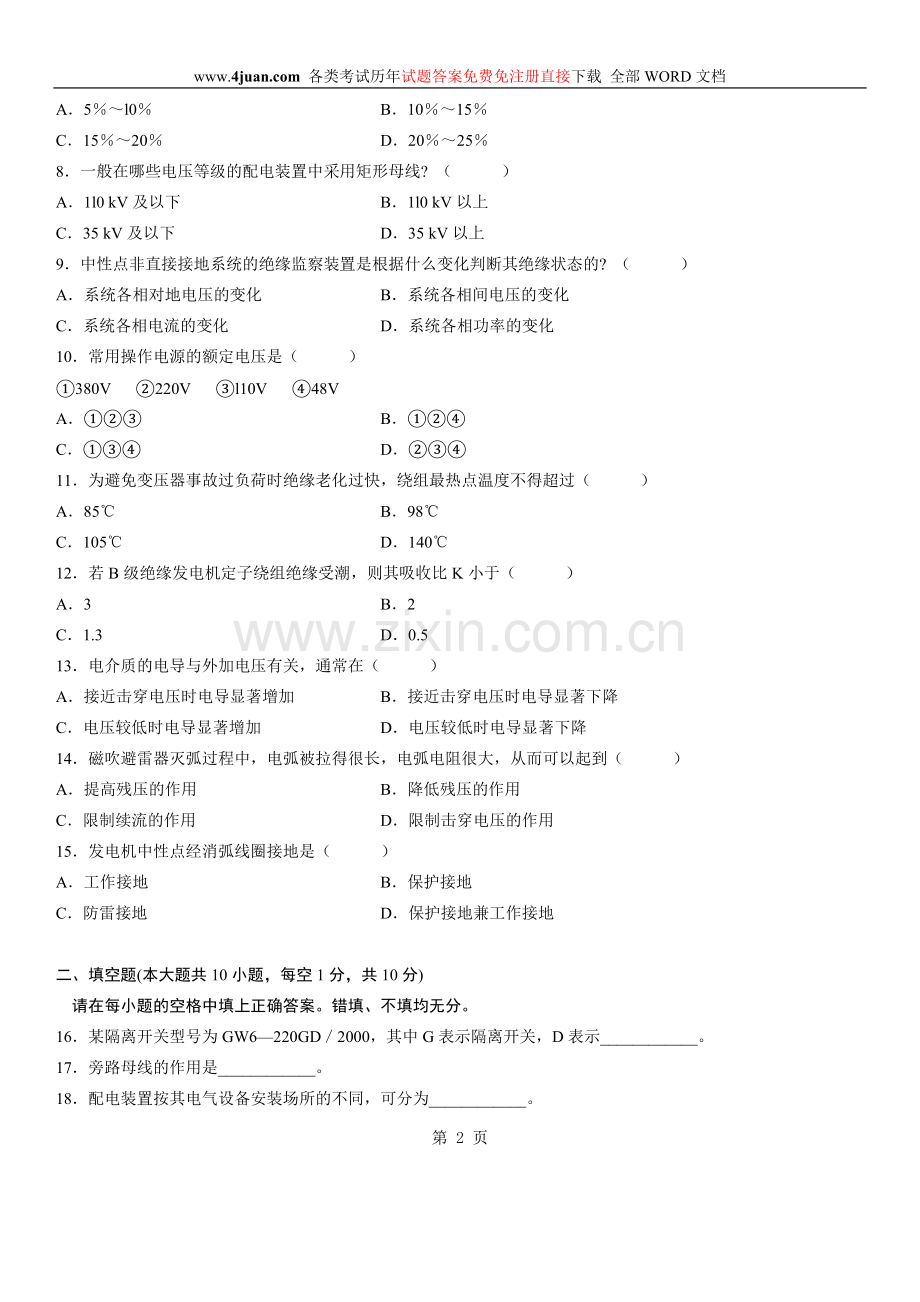

7．一般电器的最高工作电压比其额定电压高（ ）
A．5％～l0％ B．10％～15％
C．15％～20％ D．20％～25％
8．一般在哪些电压等级的配电装置中采用矩形母线? （ ）
A．1l0 kV及以下 B．1l0 kV以上
C．35 kV及以下 D．35 kV以上
9．中性点非直接接地系统的绝缘监察装置是根据什么变化判断其绝缘状态的? （ ）
A．系统各相对地电压的变化 B．系统各相间电压的变化
C．系统各相电流的变化 D．系统各相功率的变化
10．常用操作电源的额定电压是（ ）
①380V ②220V ③l10V ④48V
A．①②③ B．①②④
C．①③④ D．②③④
11．为避免变压器事故过负荷时绝缘老化过快，绕组最热点温度不得超过（ ）
A．85℃ B．98℃
C．105℃ D．140℃
12．若B级绝缘发电机定子绕组绝缘受潮，则其吸收比K小于（ ）
A．3 B．2
C．1.3 D．0.5
13．电介质的电导与外加电压有关，通常在（ ）
A．接近击穿电压时电导显著增加 B．接近击穿电压时电导显著下降
C．电压较低时电导显著增加 D．电压较低时电导显著下降
14．磁吹避雷器灭弧过程中，电弧被拉得很长，电弧电阻很大，从而可以起到（ ）
A．提高残压的作用 B．降低残压的作用
C．限制续流的作用 D．限制击穿电压的作用
15．发电机中性点经消弧线圈接地是（ ）
A．工作接地 B．保护接地
C．防雷接地 D．保护接地兼工作接地

二、填空题(本大题共10小题，每空1分，共10分)
请在每小题的空格中填上正确答案。错填、不填均无分。
16．某隔离开关型号为GW6—220GD／2000，其中G表示隔离开关，D表示____________。
17．旁路母线的作用是____________。
18．配电装置按其电气设备安装场所的不同，可分为____________。
19．我国目前生产的3～35kV高压开关柜可分为固定式和____________两种。
20．载流导体的形状系数Kg，与导体截面形状、____________有关。
21．系统中发生三相短路时的最大电动力较同一点发生两相短路时的最大电动力大____________％。
22．断路器在手动准备跳闸或自动合闸两种情况下，____________闪光。
23．变压器绝缘的老化·是指绝缘受到热或其它物理化学作用逐渐丧失其机械强度和____________的特性。
24．交流耐压试验是给被试品施加工频50Hz的试验电压，并保持一定时间，用于检查被试品____________的试验。
25．行波在接点处会产生折射和反射，如果入射波遇到的波阻抗为Z1，折射波遇到的波阻抗为Z2，则____________反射系数为。
三、名词解释（本大题共5小题，每小题3分，共15分）
26．断路器的开断时间
27．变压器的相对老化
28．手动准周期
29．电介质的损耗
30．感应雷过电压
四、简答题（本大题共6小题，每小题5分，共30分）
31．简述均匀导体长期发热至热稳定的前后过程。
32．什么是断路器的“跳跃”现象？为防止产生“跳跃”现象，对断路器的控制回路提出了什么要求？
33．能否在线路继电保护退出的情况下对由单母线接线供电的线路进行送电操作？试举例说明原因。
34．在选择高压隔离开关时，是否需要按额定开断电流进行选择或校验？为什么？
35．简述泄漏电流试验结果的原则分析方法。
36．直接雷击过电压值与哪些因素有关？
五、绘图题（本大题10分）
37．画出适用于三相三线制系统的两相式电流互感器与测量仪表连接的不完全星形接线图。
并写出图中公共线上流过的电流表达式。
六、计算题（本大题共2小题，每小题10分，共20分）
38．如题38表所示，两台变压器的接线组标号相同。问：
（1）并联运行时哪一台变压器中通过的负荷较大？
（2）若并联运行时变压器一次侧总负荷电流为600A，试分析变压器是否会过负荷。若过负荷，过负荷倍数为多少？
题38表 变压器参数
参数
变压器I
变压器II
SN (kVA )
UN1/UN2 (kV)
uk%
63000
110/6.6
10.5
63000
110/6.3
10.5
39．某发电厂高压厂用变压器为有载调压变压器，其短路电压百分数为10.5。已知成组电动机自启动前厂用母线上负荷的标幺值S1*=0.5，自启动总容量的标幺值为S∑M*=4.7。试问厂用母线电压能否满足成组电动机自启动的要求？
