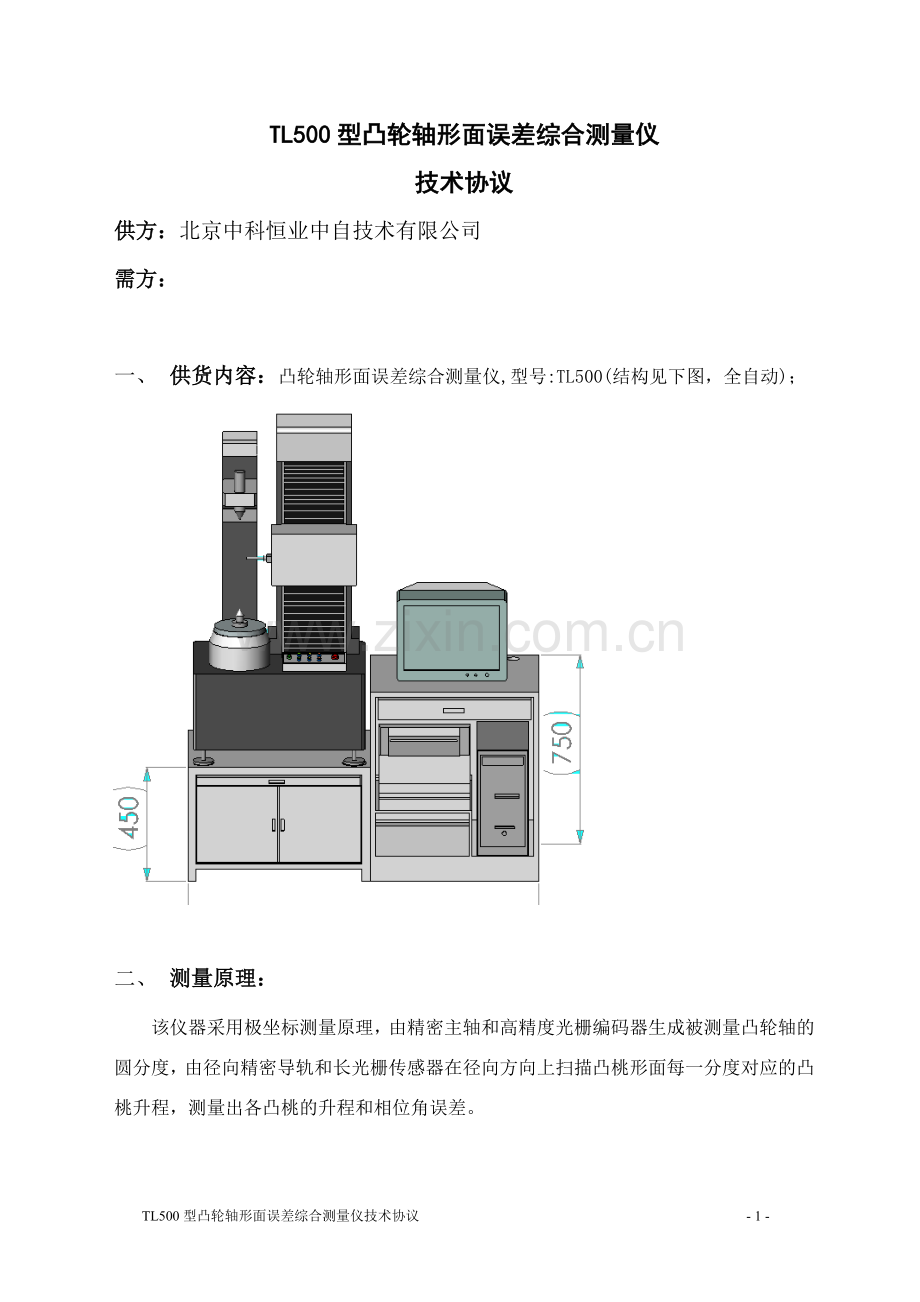

TL500型凸轮轴形面误差综合测量仪
技术协议
供方：北京中科恒业中自技术有限公司
需方：

一、 供货内容：凸轮轴形面误差综合测量仪,型号:TL500(结构见下图，全自动)；

二、 测量原理：
该仪器采用极坐标测量原理，由精密主轴和高精度光栅编码器生成被测量凸轮轴的圆分度，由径向精密导轨和长光栅传感器在径向方向上扫描凸桃形面每一分度对应的凸桃升程，测量出各凸桃的升程和相位角误差。

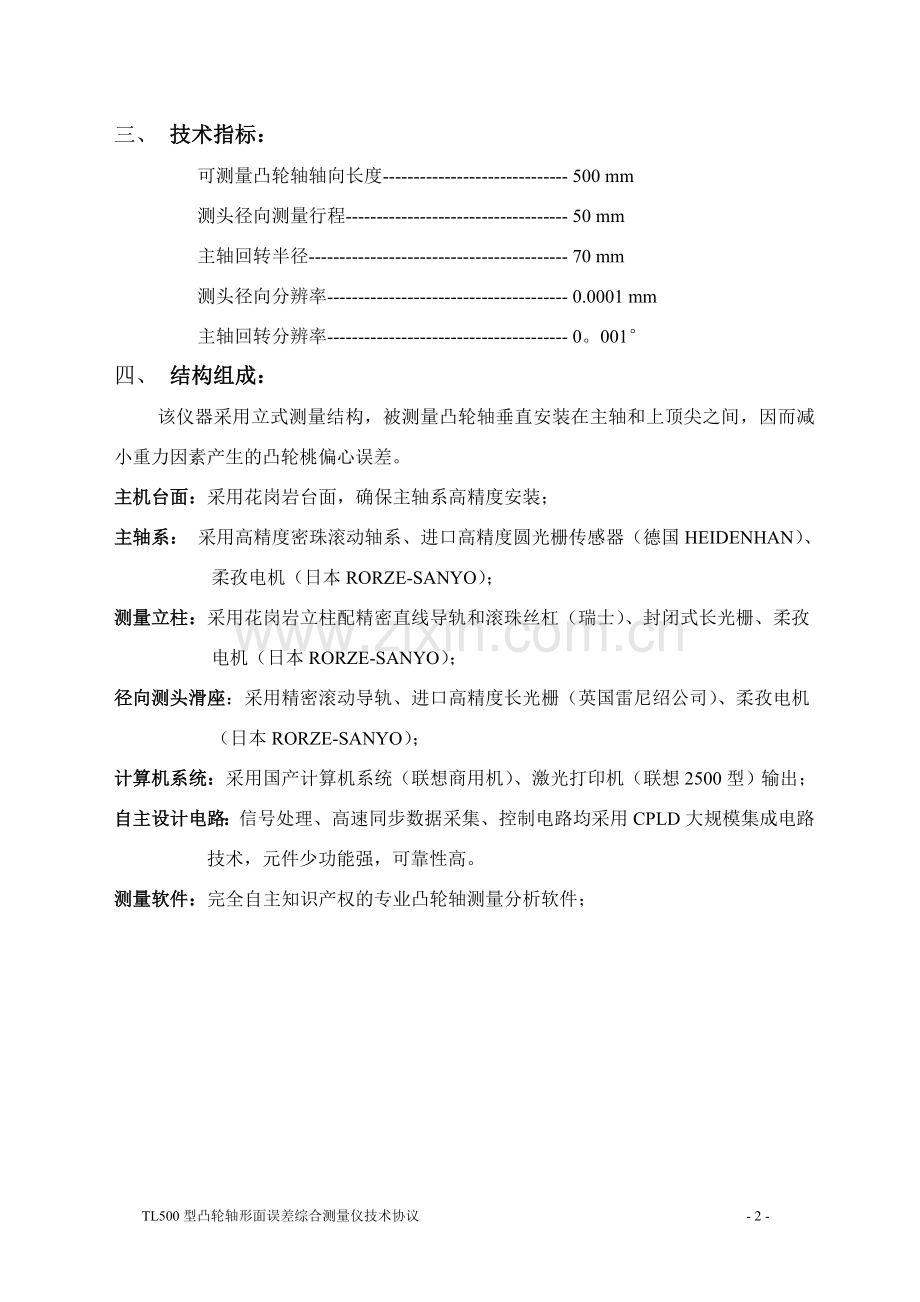

三、 技术指标：
可测量凸轮轴轴向长度------------------------------ 500 mm
测头径向测量行程------------------------------------ 50 mm
主轴回转半径------------------------------------------ 70 mm
测头径向分辨率--------------------------------------- 0.0001 mm
主轴回转分辨率--------------------------------------- 0。001°
四、 结构组成：
该仪器采用立式测量结构，被测量凸轮轴垂直安装在主轴和上顶尖之间，因而减小重力因素产生的凸轮桃偏心误差。
主机台面：采用花岗岩台面，确保主轴系高精度安装；
主轴系： 采用高精度密珠滚动轴系、进口高精度圆光栅传感器（德国HEIDENHAN）、
柔孜电机（日本RORZE-SANYO）；
测量立柱：采用花岗岩立柱配精密直线导轨和滚珠丝杠（瑞士）、封闭式长光栅、柔孜
电机（日本RORZE-SANYO）；
径向测头滑座：采用精密滚动导轨、进口高精度长光栅（英国雷尼绍公司）、柔孜电机
（日本RORZE-SANYO）；
计算机系统：采用国产计算机系统（联想商用机）、激光打印机（联想2500型）输出；
自主设计电路：信号处理、高速同步数据采集、控制电路均采用CPLD大规模集成电路技术，元件少功能强，可靠性高。
测量软件：完全自主知识产权的专业凸轮轴测量分析软件；

五、 测量功能：
测量各凸桃的形面误差（升程误差或径向误差）；
测量各凸桃之间的相位角误差；
测量各凸桃的速度曲线和加速度曲线；
测量各凸桃形面的锥度误差；
测量各轴径的径向跳动误差；
测量各轴径的圆度误差；
测量软件功能：
WINDOWS操作平台的图文交互式中文测量软件；
适合各种凸轮轴自动测量的可编程参数描述文件功能：有别于进口仪器单一种类凸轮轴测量软件。
具有相邻轴径和两端轴径修正凸轮轴安装偏心误差的数据处理功能；
可以对刃口测头、球测头测量的桃形进行轮廓线修正功能；
多种测量报告输出方式：用直角坐标和极坐标表示的升程曲线，各凸桃的速度曲线和加速度曲线，各凸桃的桃形叠加图（相位图），各凸桃的逐点升程数据报表；
六、 成套仪器包括：
仪器主机 ----------------------------------------------------------------------1 台
计算机 -------------------1 台（联想17” 纯平，新型商用机KT系列）
打印机 -------------------------------------------------- 1台 （联想2500型）
专用工作台 ---------------------------------------------------------------- 1个
球测头 -----------------------------------------------------------------------1 个
刃口测头 --------------------------------------------------------------------1 个
平测头（选购配件） -------------------------------------------------------1 个

七、 验收方式：
验收：该仪器在北京预验收，最终验收在用户现场。合同生效后，需方应向供方提
供凸轮轴式样及其技术参数，以供预验收测试。
重复性验收：以一个需方标定的凸轮轴一次装卡、重复测量五次，其升程和相位误
差的测量重复性不超过仪器出厂标准验收规定。
示值精度验收：以仪器所带标准样件为准。
八、 技术培训
供方在需方现场安装、验收合格后进行技术培训，培训时间20小时。
九、技术服务
供方对该仪器质量保修期为一年，对需方的技术维护响应时限6小时，并48小时到达用户现场维护，对小故障24小时修复，终生负责维修（只收取备件成本和差旅费）。
十、本协议经双方签字盖章日起，具有法律效力，双方各执一份，未尽事宜届时另行协商。

供方： 需方：
北京中科恒业中自技术有限公司
代表人： 代表人：

2004年 月 日
