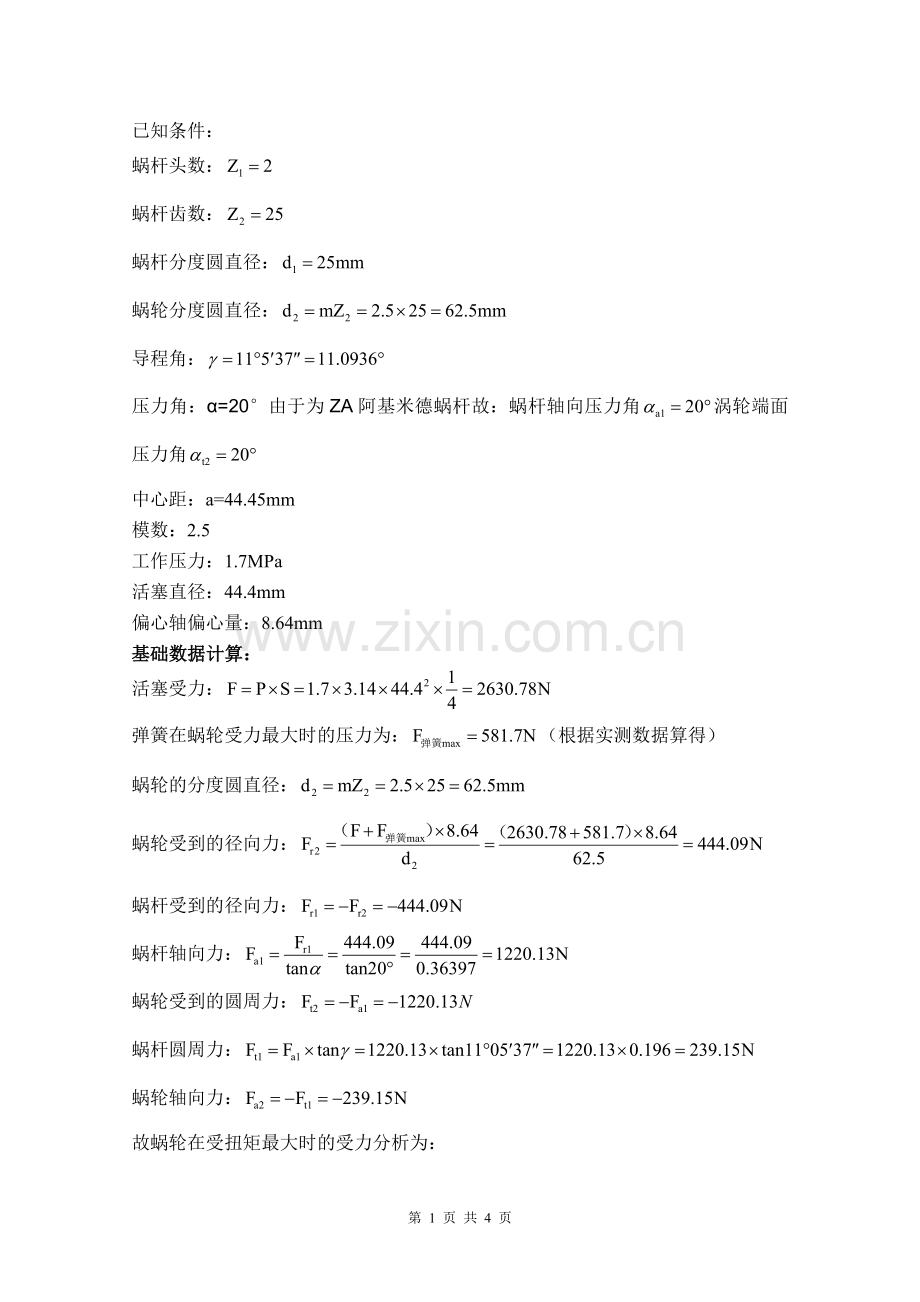

已知条件:
蜗杆头数:
蜗杆齿数:
蜗杆分度圆直径:
蜗轮分度圆直径:
导程角:
压力角:α=20°由于为ZA阿基米德蜗杆故:蜗杆轴向压力角涡轮端面压力角
中心距:a=44.45mm
模数:2.5
工作压力:1.7MPa
活塞直径:44.4mm
偏心轴偏心量:8.64mm
基础数据计算:
活塞受力:
弹簧在蜗轮受力最大时的压力为:(根据实测数据算得)
蜗轮的分度圆直径:
蜗轮受到的径向力:
蜗杆受到的径向力:
蜗杆轴向力:
蜗轮受到的圆周力:
蜗杆圆周力:
蜗轮轴向力:
故蜗轮在受扭矩最大时的受力分析为:
径向力为:
蜗轮受到的扭矩:
滑动速度
蜗杆传动的效率:
由于轴承摩擦及溅油这两项功率损耗不大,一般取,取0.95
——根据机械设计P264表11-18选取其值为2°00′
蜗杆受到的扭矩:
蜗轮齿面接触疲劳强度计算:
接触应力:
——由于为锡青铜与钢蜗杆配对,取
——根据机械设计P253图11-18查得=2.31
K——
:根据机械设计P253表11-5查得=1.15
:依据机械设计P253,工作不平稳有冲击和振动取=1.4
:依据机械设计P253,取=1.0
根据机械设计P253表11-6查得许用接触应力实际值远远小于许用应力。
蜗轮齿面接触疲劳强度校核通过
蜗轮齿根弯曲疲劳强度计算:
蜗轮齿根弯曲应力:
——蜗轮齿形系数
蜗轮的变位系数为+0.18,经机械设计P255图11-19查得=2.3
——螺旋角影响系数
蜗轮的许用弯曲应力:
应力循环次数:
j——蜗轮每转一圈每个齿的啮合次数,j=1
——工作寿命,
由于,
由机械设计表11-8查得
经核算,弯曲应力小于许用弯曲应力
弯曲应力校核通过
蜗杆的刚度计算:
E——20Cr的弹性模量,查表得
I——蜗杆危险截面的惯性矩,
顶隙估值0.25
——蜗杆两端支撑间的跨距,
许用最大挠度:
蜗杆最大挠度小于许用最大挠度。
蜗杆刚度校核通过。
热平衡计算:
——周围空气温度,
——箱体的表面传热系数,由于泵的通风条件不好取
S——内部能被油渐到,外边可接触到空气的外表面积,S≈72247(solidworks算出)
温度小于80℃,在可用范围之内。
热平衡校核通过。
经校核,20Cr渗碳处理的蜗杆和ZCuSn10P1铸造锡青铜配合使用能满足我公司的使用要求。
