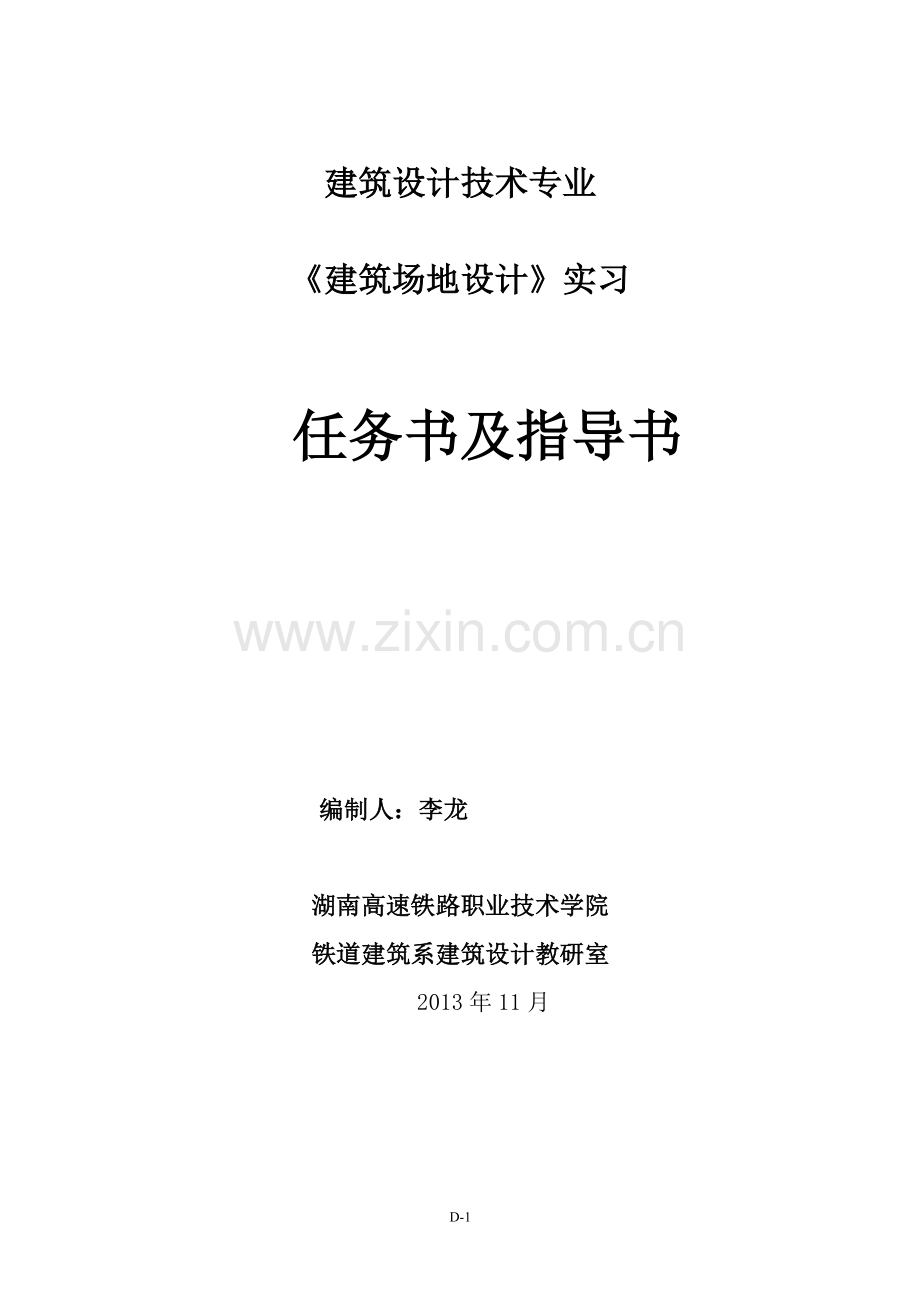

建筑设计技术专业

《建筑场地设计》实习

任务书及指导书

编制人：李龙

湖南高速铁路职业技术学院
铁道建筑系建筑设计教研室
2013年11月

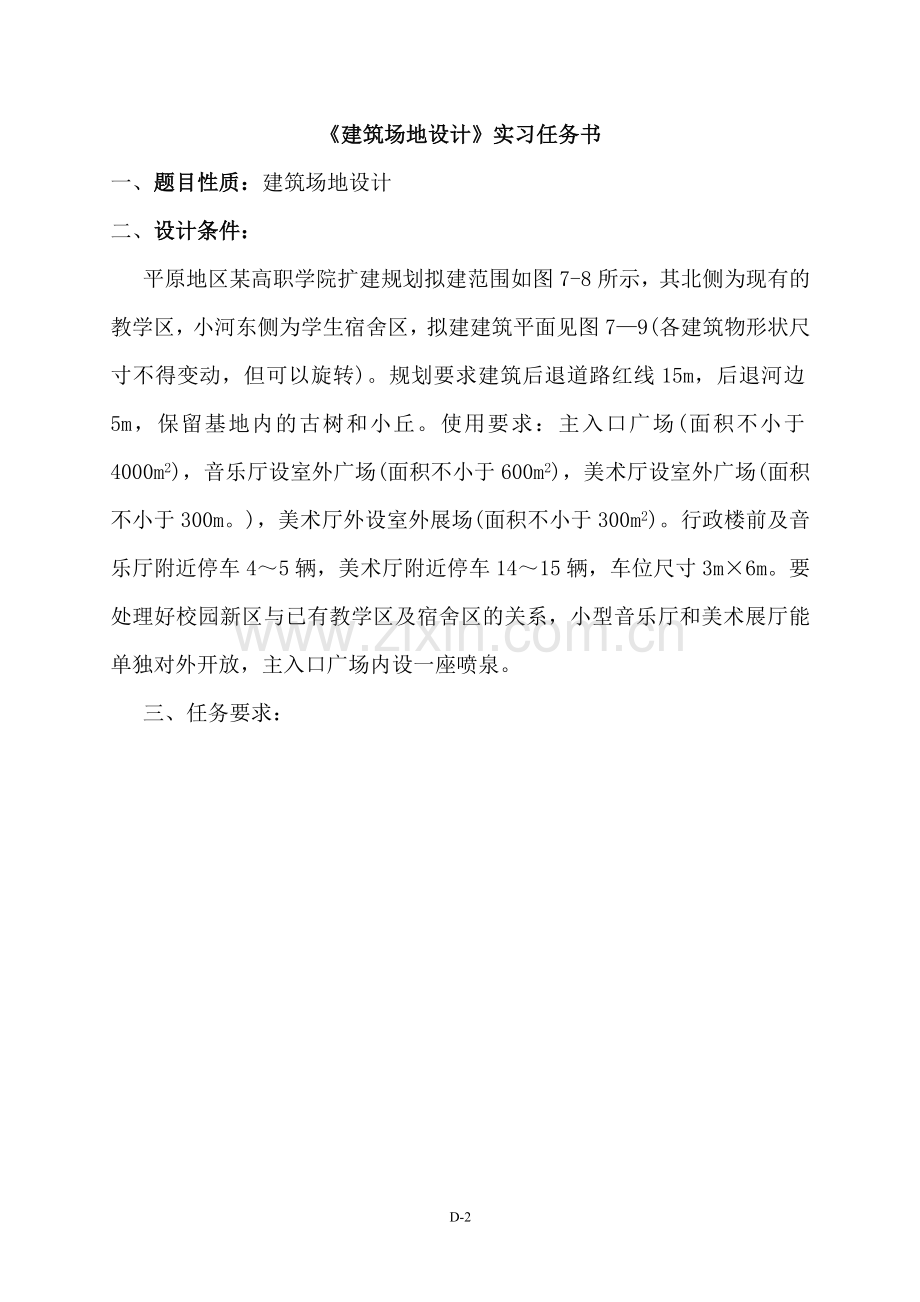

《建筑场地设计》实习任务书
一、题目性质：建筑场地设计
二、设计条件：
平原地区某高职学院扩建规划拟建范围如图7-8所示，其北侧为现有的教学区，小河东侧为学生宿舍区，拟建建筑平面见图7—9(各建筑物形状尺寸不得变动，但可以旋转)。规划要求建筑后退道路红线15m，后退河边5m，保留基地内的古树和小丘。使用要求：主入口广场(面积不小于4000m2)，音乐厅设室外广场(面积不小于600m2)，美术厅设室外广场(面积不小于300m。)，美术厅外设室外展场(面积不小于300m2)。行政楼前及音乐厅附近停车4～5辆，美术厅附近停车14～15辆，车位尺寸3m×6m。要处理好校园新区与已有教学区及宿舍区的关系，小型音乐厅和美术展厅能单独对外开放，主入口广场内设一座喷泉。
三、任务要求：

四、图纸要求：
1.图纸数量：3张
①草图绘制:A2（420×594mm），表现方式不限；
②CAD图：A3打印；
③PS图 ：A4打印
2.图面要求干净，构图完整；
3.标注基本尺寸。

五、地形图
附图1

D-7

《建筑场地设计》实习指导书
设计分析：

1．出入口位置和数量
《民用建筑设计通则》(JGJ 37—87)(试行)第2．1．5条规定：车流量较多的基地(包括出租汽车站、车场等)，其通路连接城市道路的位置距大中城市主干道交叉口的距离，自道路红线交点量起不应小于70m。本设计设置两个出入口，主出入口选择在城市次干道上，与城市主干道道路红线交点量的距离是72．34m，与行政主楼、教学楼和喷泉设施形成轴线与对景关系；次出入口选择在城市主干道上，与道路红线交点量的距离是86．41m，靠近美术馆和琴房，与小丘和古树相对。
另外，《全国民用建筑工程设计技术措施规划·建筑2003》第2．1．7条规定：学校、幼儿园大门不应开向城市交通干道。其入口和城市道路之间应有10m以上的缓冲距离，以便于临时停车及人员集散。
2．建筑布置
《中小学校建筑设计规范》(GBJ 99—86)第2．1．1条规定：学校主要教学用房的外墙面与机动车流量超过每小时270辆的道路同侧路边的距离不应小于80m，当小于80m时，必须采取有效的隔声措施。第2．3．6条规定：两排教室的长边相对时，其间距不应小于25m。教室的长边与运动场地的间距不应小于25m。本设计将教学楼集中布置在用地北侧，与已有教学楼和实验楼形成教学区。最南侧的教学楼与城市主干道同侧路边的距离为119·95m，满足规范要求。图书馆位于教学区与学生宿舍区之间。行政办公布置在用地中心，与主入口广场中的喷泉构成东西轴线。音乐厅、美术馆布置于用地南侧，便于对外联系。音乐厅及琴房紧邻并布置在用地左下方靠近道路交叉口处，并与主入口广场中喷泉构成南北轴线空间关系。美术馆及室外展场用地位于右下方。
3．道路交通
场地主干道宽度为6m，次干道(及消防道路)宽度为4m。场地道路与主出入口、次出入口相连，并分别通向已有教学区和学生宿舍区，跨越小河处架设小桥。
设置主入口广场(面积为4003m2)，在中心布置喷泉。结合各建筑入口布置音乐广场(面积为672m2)、美术广场(面积为470m2)和室外展场(面积为410m2)。
靠近各建筑物室外广场布置停车场，在行政楼两侧共布置5个停车位，在音乐厅前布置6个停车位，在美术馆前布置15个停车位。
4．竖向设计
在确定广场地面标高时，既要满足场地排水要求，又要尽可能利用自然地形条件。
《城市道路设计规范》(CJJ 37—90)第11．1．5条规定：广场设计坡度，平原地区应小于或等于1％，最小为0．3％。
首先，根据等高线用内插法求出各个角点的自然地形标高。
然后，分别验算广场四条边所形成的排水坡度。为保证雨水顺利排出，应使广场地面的坡度大于0．3％。当地面坡度小于该最小坡度时，应该根据一点标高和最小坡度来推算另一点标高。重新调整设计标高值后，广场北边地面坡度为O．6％，广场东边地面坡度为0·3％，广场南边地面坡度为O．4％，广场西边地面坡度为0．4％。南北方向用最小的排水坡度，可以使行政楼两端的高差最小，不影响景观。
