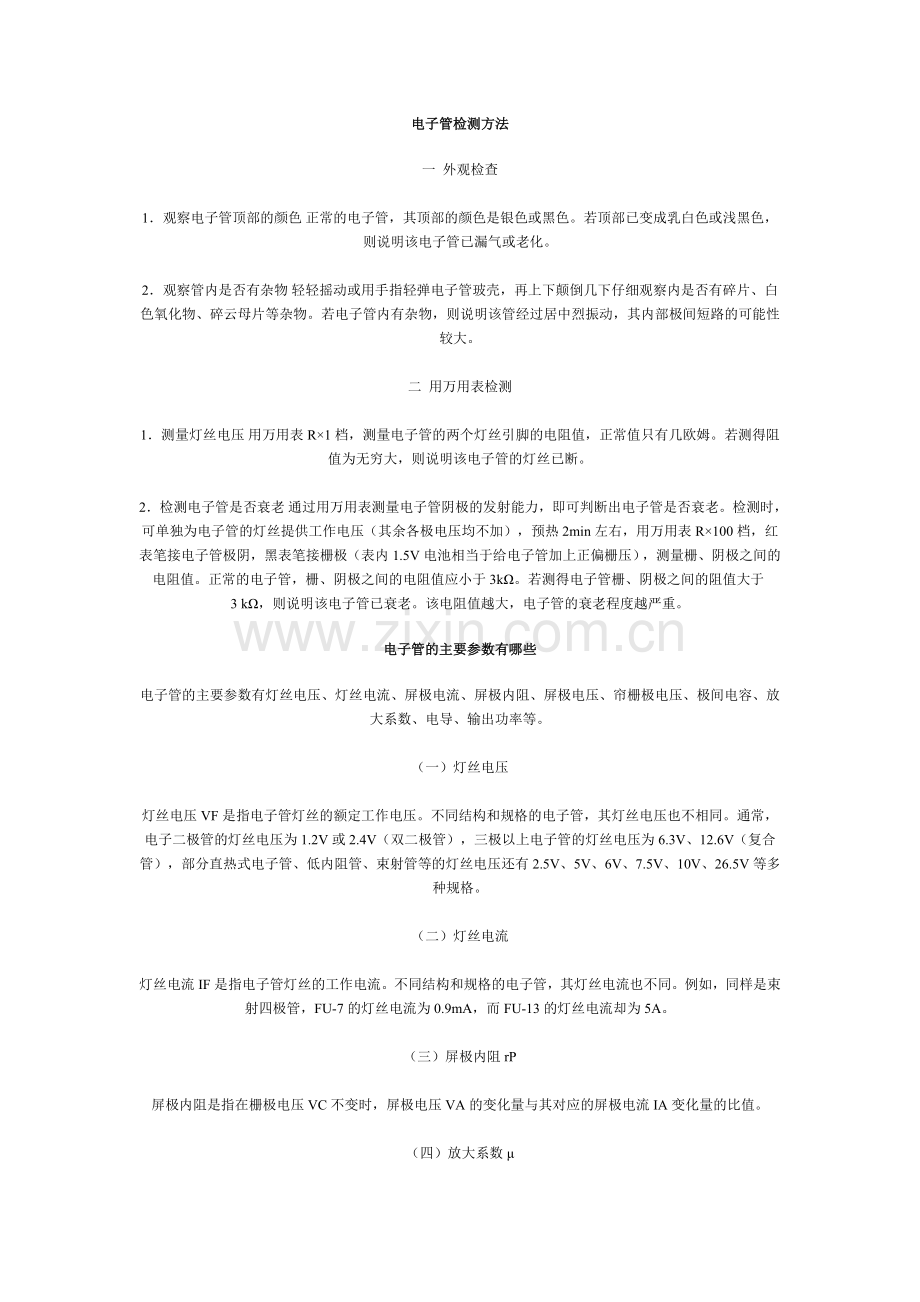

电子管检测方法及其参数.doc

电子管检测方法
一 外观检查

1．观察电子管顶部的颜色 正常的电子管，其顶部的颜色是银色或黑色。若顶部已变成乳白色或浅黑色，则说明该电子管已漏气或老化。

2．观察管内是否有杂物 轻轻摇动或用手指轻弹电子管玻壳，再上下颠倒几下仔细观察内是否有碎片、白色氧化物、碎云母片等杂物。若电子管内有杂物，则说明该管经过居中烈振动，其内部极间短路的可能性较大。

二 用万用表检测

1．测量灯丝电压 用万用表R×1档，测量电子管的两个灯丝引脚的电阻值，正常值只有几欧姆。若测得阻值为无穷大，则说明该电子管的灯丝已断。

2．检测电子管是否衰老 通过用万用表测量电子管阴极的发射能力，即可判断出电子管是否衰老。检测时，可单独为电子管的灯丝提供工作电压（其余各极电压均不加），预热2min左右，用万用表R×100档，红表笔接电子管极阴，黑表笔接栅极（表内1.5V电池相当于给电子管加上正偏栅压），测量栅、阴极之间的电阻值。正常的电子管，栅、阴极之间的电阻值应小于3kΩ。若测得电子管栅、阴极之间的阻值大于3 kΩ，则说明该电子管已衰老。该电阻值越大，电子管的衰老程度越严重。
电子管的主要参数有哪些
电子管的主要参数有灯丝电压、灯丝电流、屏极电流、屏极内阻、屏极电压、帘栅极电压、极间电容、放大系数、电导、输出功率等。

（一）灯丝电压

灯丝电压VF是指电子管灯丝的额定工作电压。不同结构和规格的电子管，其灯丝电压也不相同。通常，电子二极管的灯丝电压为1.2V或2.4V（双二极管），三极以上电子管的灯丝电压为6.3V、12.6V（复合管），部分直热式电子管、低内阻管、束射管等的灯丝电压还有2.5V、5V、6V、7.5V、10V、26.5V等多种规格。

（二）灯丝电流

灯丝电流IF是指电子管灯丝的工作电流。不同结构和规格的电子管，其灯丝电流也不同。例如，同样是束射四极管，FU-7的灯丝电流为0.9mA，而FU-13的灯丝电流却为5A。

（三）屏极内阻rP

屏极内阻是指在栅极电压VC不变时，屏极电压VA的变化量与其对应的屏极电流IA变化量的比值。

（四）放大系数μ

放大系数是指在电子管阴极k的表面上，电栅极电压VG和屏极电压VA所形成的两个电场的有效值之比，或指在屏极电流Ia不变时，栅极电压VG的变化与其对应的屏极电压Va的变化的比值。

放大系数用来反映电子管的放大能力。通常将放大系数值大于40的三极电子管称为高放大系数管，将放大系数低于40、高于104 三极电子管称为中放大系数管，将放大系数低于10的三极管称为低放大系数管。

（五）电导S

电导是指屏极电压VA为定值时，栅极电压VG的变化量与因VG变化引起屏极电流Ia变化化的比值。

电导用来瓜电子管的栅极电压对屏极电流的控制能力。

（六）极间电容

极间电容是指电子管各电极之间的分布电容。
