3DS MAX制作海螺工艺品

1．海螺形体。海螺形体的特点是椭圆体，但不规则，需要使用“Loft（放样）”命令制作。
首先，绘制正视截面图形。在“Front（前视窗）”中，选择“Creat\Shapes\Line（直线）”绘图命令，绘制如图1所示的图形。

图1
再选择“Modify\Edit Spline\Sub-Object\Vertex（顶点）”命令，调整各个点直至满意。在“Top（顶视窗）”中，选择“Creat\Shapes\Line（直线）”绘图命令，画一条直线作为放样路径，如图2所示。

图2
选择“放样路径”，选择“Creat\Geometry\Loft Objects\Loft（放样）”命令，单击“Get Shape（获取图形）”按钮，并选择“Instance（实例）”选项，在“Front（前视窗）”中点击截面图形；回到“Loft”面板上的“Path Parameters（路径参数）”命令条下，设置“path=50”，再选择“Get Shapes”点击截面图形；再一次设置“path=100”，再点击截面图形，得到图形如图3所示。

图3

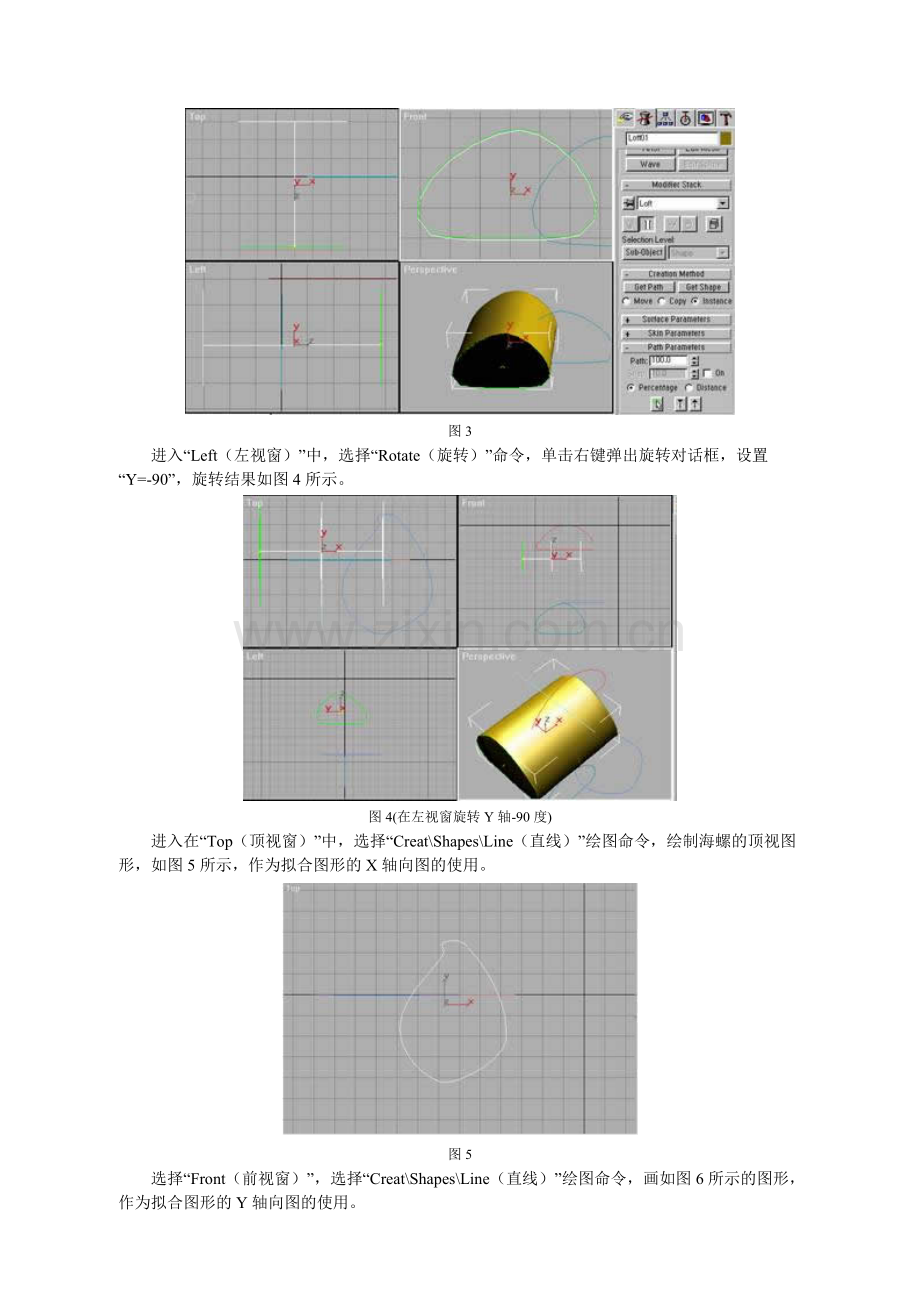

进入“Left（左视窗）”中，选择“Rotate（旋转）”命令，单击右键弹出旋转对话框，设置“Y=-90”，旋转结果如图4所示。

图4(在左视窗旋转Y轴-90度)
进入在“Top（顶视窗）”中，选择“Creat\Shapes\Line（直线）”绘图命令，绘制海螺的顶视图形，如图5所示，作为拟合图形的X轴向图的使用。

图5
选择“Front（前视窗）”，选择“Creat\Shapes\Line（直线）”绘图命令，画如图6所示的图形，作为拟合图形的Y轴向图的使用。

图6
选取放样物体，选择“Modify\Loft\Deformations\Fit（拟合）”命令，从弹出的对话框中，点击“Display X Asix（显示X轴）”按钮，单击“Get Shape（获取图形）”按钮，在“Top（顶视窗）”中点击“海螺顶视截面图形”，回到“Deformations\Fit”对话框，单击“Rotate 90 CCW(逆时针旋转90度)”按钮，如图7所示。

图7
单击“Display Y Asix（显示Y轴）”按钮，点击“Get Shape（获取图形）”按钮，在“Front（前视窗）”中，点击“海螺侧视截面图形”，结果如图8所示。

图8
关闭“Fit”命令对话框，打开“Skin Parameters（外皮参数）”命令条，勾选“Optimize Shape（优化图形）”和“Skin（外皮）”两个命令，结果如图9所示。

图9
在“Top（顶视窗）”中，绘制海螺体底部的凹槽。选择“Creat\Shape\Line（直线）和Rectangle（距形）”绘图命令，绘制如图10所示的图形。

图10
选择曲线段为放样路径，进入“Creat\Geometry\Loft Object\Loft（放样）”命令，分别将“Path”设置为“0”和“100”，在“Top”视窗中，分别选取这两个截面图形，结果如图11所示。

图11
将其放置在海螺的底部，通过“Boolean（布尔运算）”命令的“减集”，挖出一个凹槽，如图12所示。

图12
至此，海螺形体建模完成。进入“Top（顶视窗）”中，单击鼠标右键选择“Smooth+Highlights(高精度显示)”命令，选择“Quick Render（快速渲染）”命令，渲染出如图13所示的海螺图。

图13
