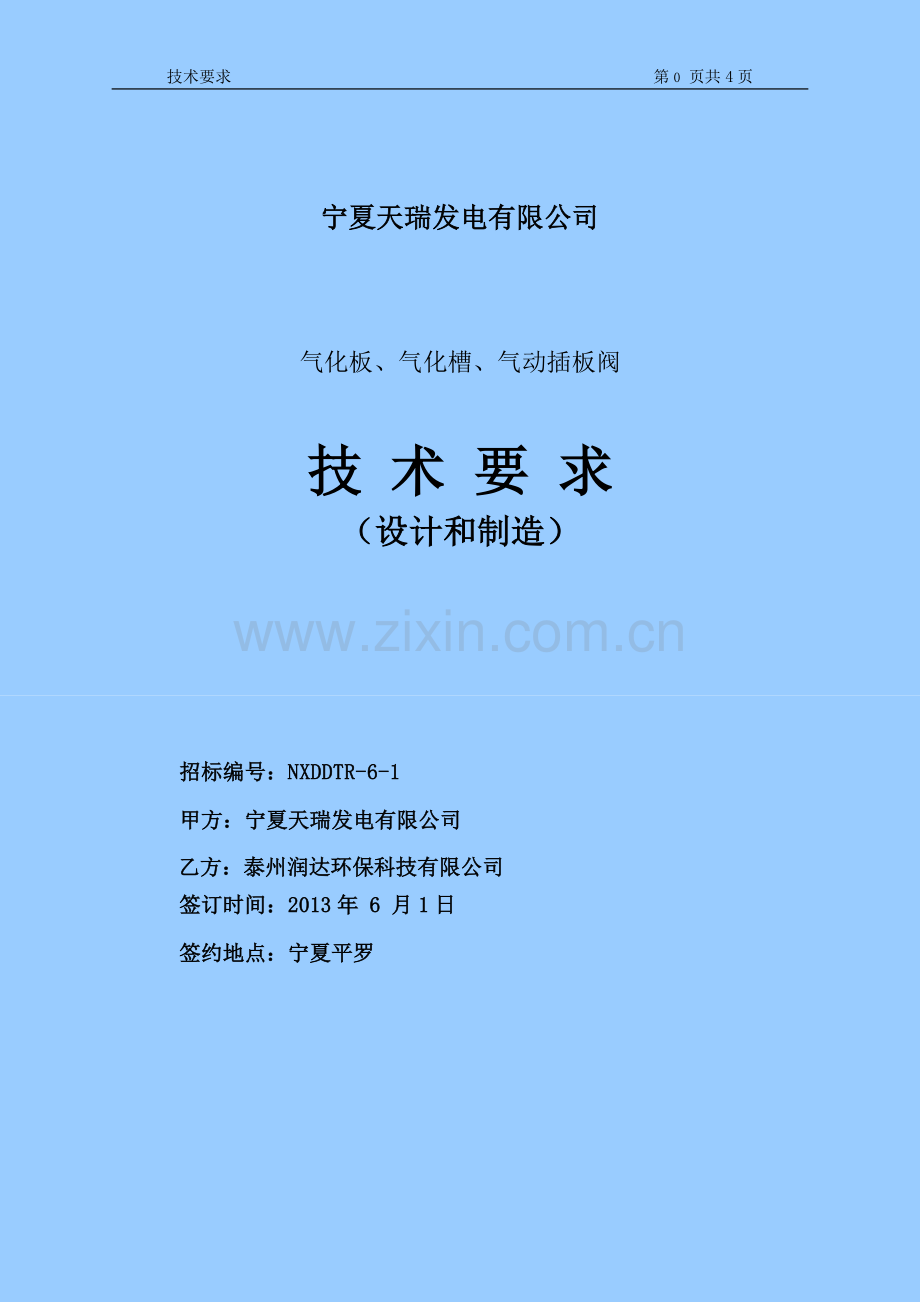

气化槽、板、插板阀技术要求.doc

空气斜槽、均化装置及散装机技术要求 第3页共 页

宁夏天瑞发电有限公司

气化板、气化槽、气动插板阀

技 术 要 求
（设计和制造）

招标编号：NXDDTR-6-1
甲方：宁夏天瑞发电有限公司
乙方：泰州润达环保科技有限公司
签订时间：2013年 6 月1日
签约地点：宁夏平罗

甲方：宁夏天瑞发电有限公司
第3 页共4页

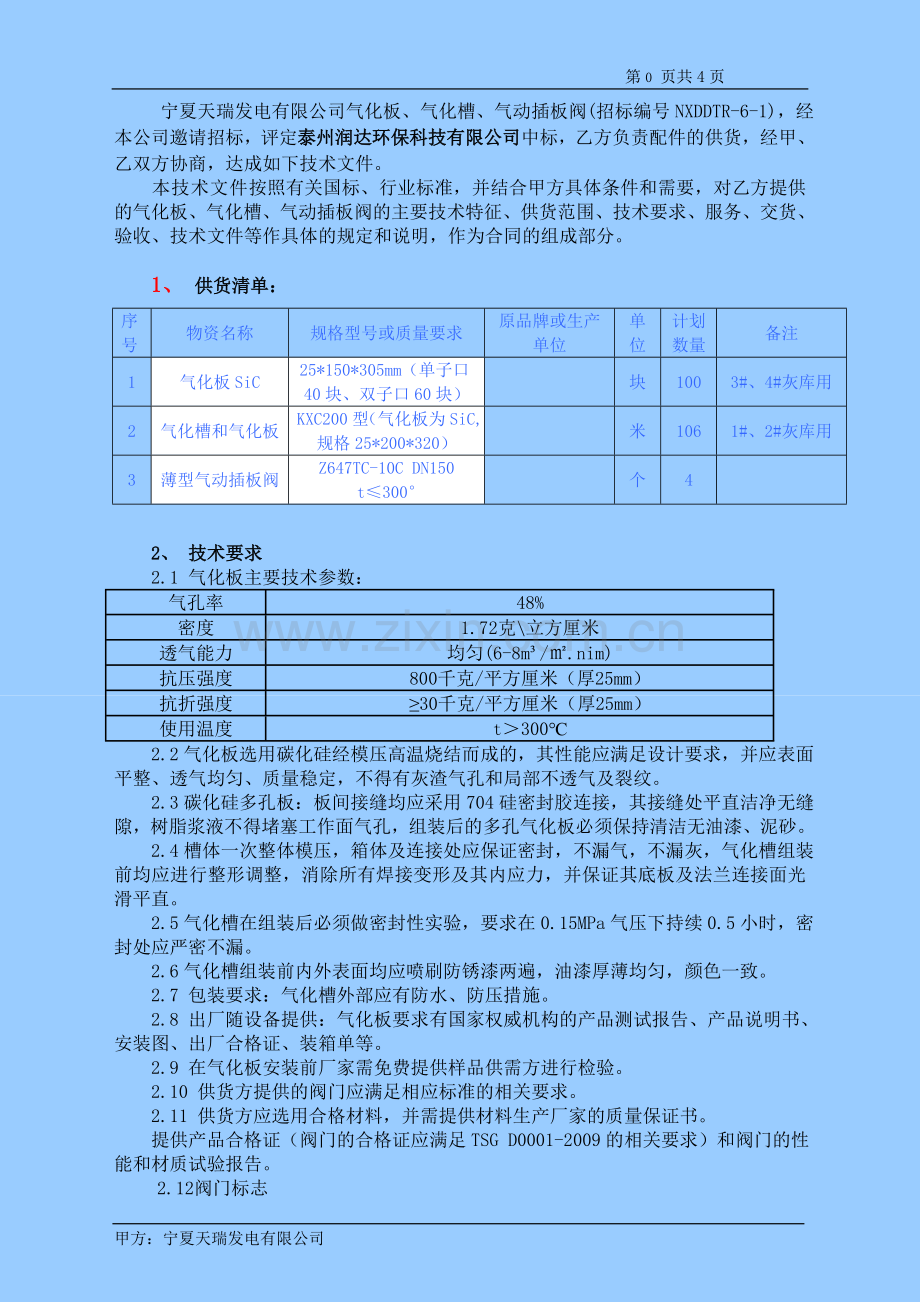

宁夏天瑞发电有限公司气化板、气化槽、气动插板阀(招标编号NXDDTR-6-1)，经本公司邀请招标，评定泰州润达环保科技有限公司中标，乙方负责配件的供货，经甲、乙双方协商，达成如下技术文件。
本技术文件按照有关国标、行业标准，并结合甲方具体条件和需要，对乙方提供的气化板、气化槽、气动插板阀的主要技术特征、供货范围、技术要求、服务、交货、验收、技术文件等作具体的规定和说明，作为合同的组成部分。
1、 供货清单：
序号
物资名称
规格型号或质量要求
原品牌或生产单位
单位
计划
数量
备注
1
气化板SiC
25*150*305mm（单子口40块、双子口60块）

块
100
3#、4#灰库用
2
气化槽和气化板
KXC200型（气化板为SiC,规格25*200*320）

米
106
1#、2#灰库用
3
薄型气动插板阀
Z647TC-10C DN150
t≤300°

个
4

2、 技术要求
2.1 气化板主要技术参数：
气孔率
48%
密度
1.72克\立方厘米
透气能力
均匀(6-8m³/㎡.nim)
抗压强度
800千克/平方厘米（厚25mm）
抗折强度
≥30千克/平方厘米（厚25mm）
使用温度
t＞300℃
2.2气化板选用碳化硅经模压高温烧结而成的，其性能应满足设计要求，并应表面平整、透气均匀、质量稳定，不得有灰渣气孔和局部不透气及裂纹。
2.3碳化硅多孔板：板间接缝均应采用704硅密封胶连接，其接缝处平直洁净无缝隙，树脂浆液不得堵塞工作面气孔，组装后的多孔气化板必须保持清洁无油漆、泥砂。
2.4槽体一次整体模压，箱体及连接处应保证密封，不漏气，不漏灰，气化槽组装前均应进行整形调整，消除所有焊接变形及其内应力，并保证其底板及法兰连接面光滑平直。
2.5气化槽在组装后必须做密封性实验，要求在0.15MPa气压下持续0.5小时，密封处应严密不漏。
2.6气化槽组装前内外表面均应喷刷防锈漆两遍，油漆厚薄均匀，颜色一致。
2.7 包装要求：气化槽外部应有防水、防压措施。
2.8 出厂随设备提供：气化板要求有国家权威机构的产品测试报告、产品说明书、安装图、出厂合格证、装箱单等。
2.9 在气化板安装前厂家需免费提供样品供需方进行检验。
2.10 供货方提供的阀门应满足相应标准的相关要求。
2.11 供货方应选用合格材料，并需提供材料生产厂家的质量保证书。
提供产品合格证（阀门的合格证应满足TSG D0001-2009的相关要求）和阀门的性能和材质试验报告。
2.12阀门标志
阀门应有铭牌标明阀门的型号、材料、压力、结构形式等信息，还要求在承压件(阀体、阀盖等)上标注有材料、压力、公称尺寸等信息(所有铭牌必须铸造在阀体上)。
阀门必须标志项目按GB／T 12220-1989《通用阀门 标志》及相应产品标准规定，在阀体上应有：公称压力(PN、公称尺寸(DN)、受压部件材料代号、制造厂名和商标、介质流向的箭头(阀门有流向要求时标注)。为能实现有效的追溯，阀体上需要有熔炼炉号；对于锻件，应有锻打批号。对于≥DN50mm的阀门，应标记在阀体上；对于<DN50的阀门，可能受阀体尺寸的限制，标记在阀体上还是标牌上，由制造厂确定，但必须能实现有效的追溯。
2.13所供阀门要求自设备运行之日起12个月，且设备运行≥8000小时，两年内保修。在规定的设计参数范围内变化，保证在任一工况下均能安全可靠连续稳定运行。
2.14 合同签订后，需方若在工程安装过程中需增加同规格的气化板、气化槽、阀门，供方应按需方要求的时间及时供货,价格按对应的商务合同单价计算。
2.15 气化板、气化槽、阀门进入现场时，以计个数为准，并核实其重量。
2.16 阀门的结构长度、尺寸、检验按GB/T12221-2005、GB/T12224-2005、GB/T13927-2008 执行。
2.17乙方应充分考虑货物在发货、运输、装卸、转运、安装过程中的安全，如有损坏(非甲方责任)，由乙方承担。
2.18 货物到达甲方安装现场或仓库后，在开箱前，甲方按照相关标准和技术文件要求，对其包装、型号规格、数量、外观质量及材质进行开箱清点和检验，进行入库预验收（按甲方《验收管理办法》）。
4、设计、制造、验收标准
乙方提供气化板、气化槽、阀门的设计、制造、验收执行以下标准（但不限于以下标准，设计、制造和验收时如有新标准时按新标准执行）：
4.1产品标准：乙方所提供的阀门应满足以下规程、规范的有关规定：
标准代号／名称
TSG D0001-2009 压力管道安全技术监察规程-工业管道
GB／T 12224—2005 钢制阀门 一般要求
GB/T12221-2005 金属阀门 结构长度

GB／T 19672—2005 管线阀门技术条件
JB／T 5300—2008 通用阀门材料 选用导则

GB/T13927-2008 工业阀门 压力试验
4.2制造厂家的检验和测试，均执行国家现行有效标准和验收规则或条例。
5、性能和质量保证
5.1乙方保证供货阀门是全新、未使用过的，是采用一流的工艺和最合理材料制造的阀门；符合现行有效的国家或行业制造标准及规范，并按照招标书、技术要求及澄清记录中规定的数量、质量、规格和性能要求，确保阀门能满足本项目建成后,在较短时间内即可进行安全、可靠、稳定、连续、满负荷的正常生产。
5.2乙方确保提供的阀门承诺质保年限如下表。
序号
项 目
单 位
承诺目标
2
气化板、气化槽、气动插板阀
年
1
6、质量检验、售后服务和技术培训
6.1质量检验
6.1.1乙方应同意并允许甲方检验人员监督以上货物的组装和质量试验；
6.1.2在监督和试验期间，乙方应向甲方人员免费提供必要的检测仪器、工具及其它工作必需品；
6.2售后服务与技术培训
6.2.1 乙方提供满足使用维护要求的技术资料给甲方，数量满足甲方要求。
6.2.2开箱检验时，甲乙双方到现场参与验收。
6.2.3 在使用期内，甲方发生气化板、气化槽、气动插板阀使用质量问题，乙方在收到甲方的函、电后，12小时内做出答复，48小时内派人赴甲方现场进行解决。质保期内，如果属产品质量问题，乙方负责免费更换。
7、到货时间和地点
7.1到货时间：合同生效后15天内发货。交货时间如有调整，甲方将提前书面通知，具体发货时间按甲方要求的到货时间为准。
7.2到货与安装地点：宁夏回族自治区宁夏天瑞发电有限公司。
6、 资料
1、气化板、气化槽、气动插板阀应当按照合同供货批量，提供盖有制造单位质量检验章的产品质量证明文件，还应当提供特种设备检验机构出具的监督检验证书。
阀门的质量证明文件包括产品合格证和质量证明书。产品合格证一般包括产品名称、编号、规格型号、执行标准等（具体格式按《TSG D0001-2009压力管道安全技术规程—工业管道》附件B）。质量证明书除包括产品合格证的内容外，还应当包括以下内容：
（一）材料化学成分；
（二）材料以及焊接接头的力学性能；
（三）热处理状态；
（四）无损检测结果；
（五）耐压试验结果；
（六）外协的半成品或者成品的质量证明；
（七）产品合格证和质量证明书应当有制造单位质量检验人员和质量保证工程师签章。
2、阀门应当逐件采用标志进行标记。标志内容一般包括制造单位代号或者商标、许可标志、材料（牌号、规格、炉批号）、产品编号等，并且应当符合有关安全技术规范及其相应标准的要求。
注：1、资料包括纸质版和电子版，按要求提交给甲方；
2、资料提交方式：邮寄或当面送达。
本技术要求与招标文件、投标书及技术澄清表等一起作为合同的附件，与合同具有同等的法律效力。
甲方：宁夏天瑞发电有限公司

代表签字：

日 期：
乙方：泰州润达环保科技有限公司

代表签字：

日 期：
