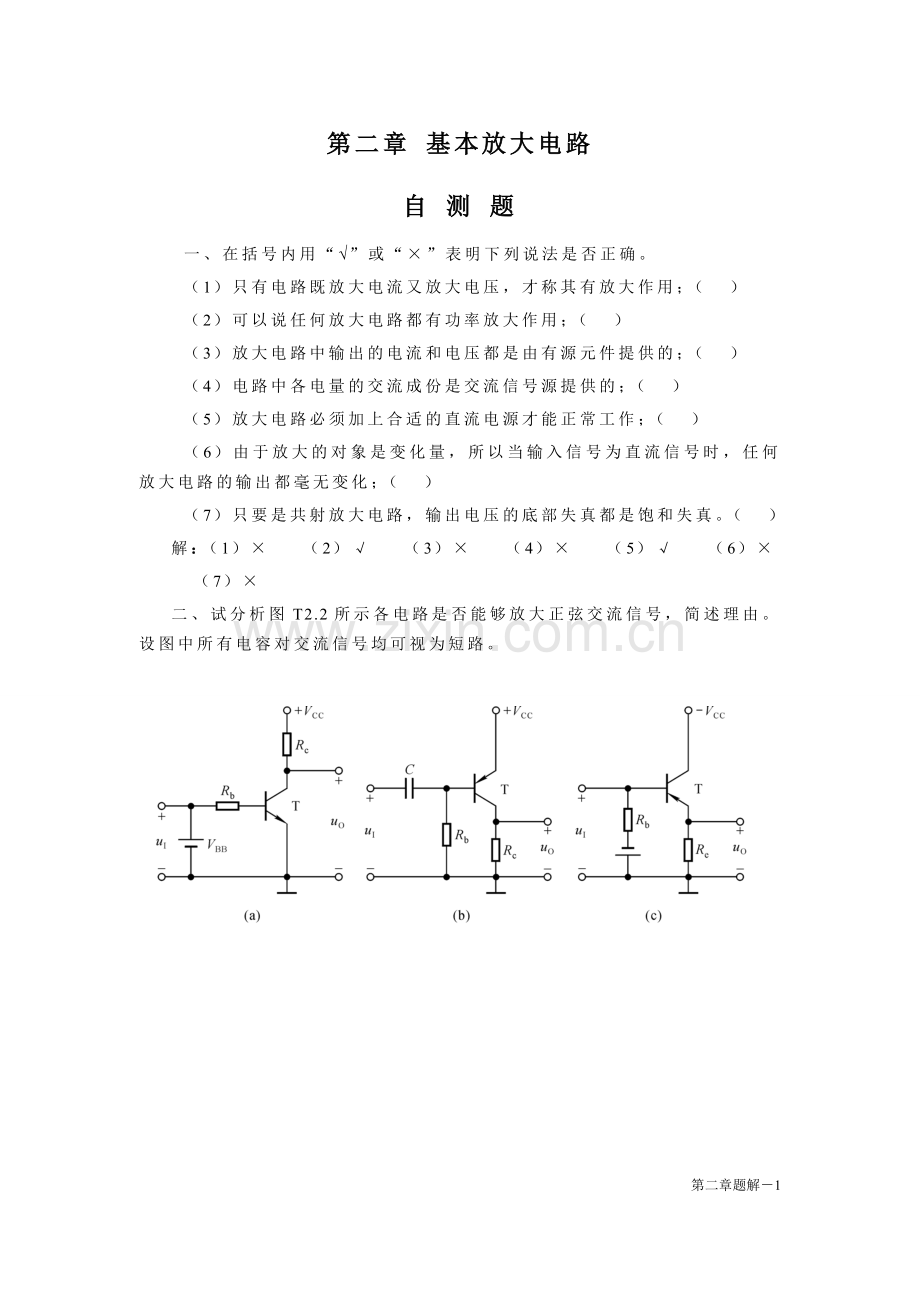

第二章 基本放大电路
自 测 题
一、在括号内用“Ö”或“×”表明下列说法是否正确。
（1）只有电路既放大电流又放大电压，才称其有放大作用；（ ）
（2）可以说任何放大电路都有功率放大作用；（ ）
（3）放大电路中输出的电流和电压都是由有源元件提供的；（ ）
（4）电路中各电量的交流成份是交流信号源提供的；（ ）
（5）放大电路必须加上合适的直流电源才能正常工作；（ ）
（6）由于放大的对象是变化量，所以当输入信号为直流信号时，任何放大电路的输出都毫无变化；（ ）
（7）只要是共射放大电路，输出电压的底部失真都是饱和失真。（ ）
解：（1）× （2）√ （3）× （4）× （5）√ （6）×
（7）×
二、试分析图T2.2所示各电路是否能够放大正弦交流信号，简述理由。设图中所有电容对交流信号均可视为短路。

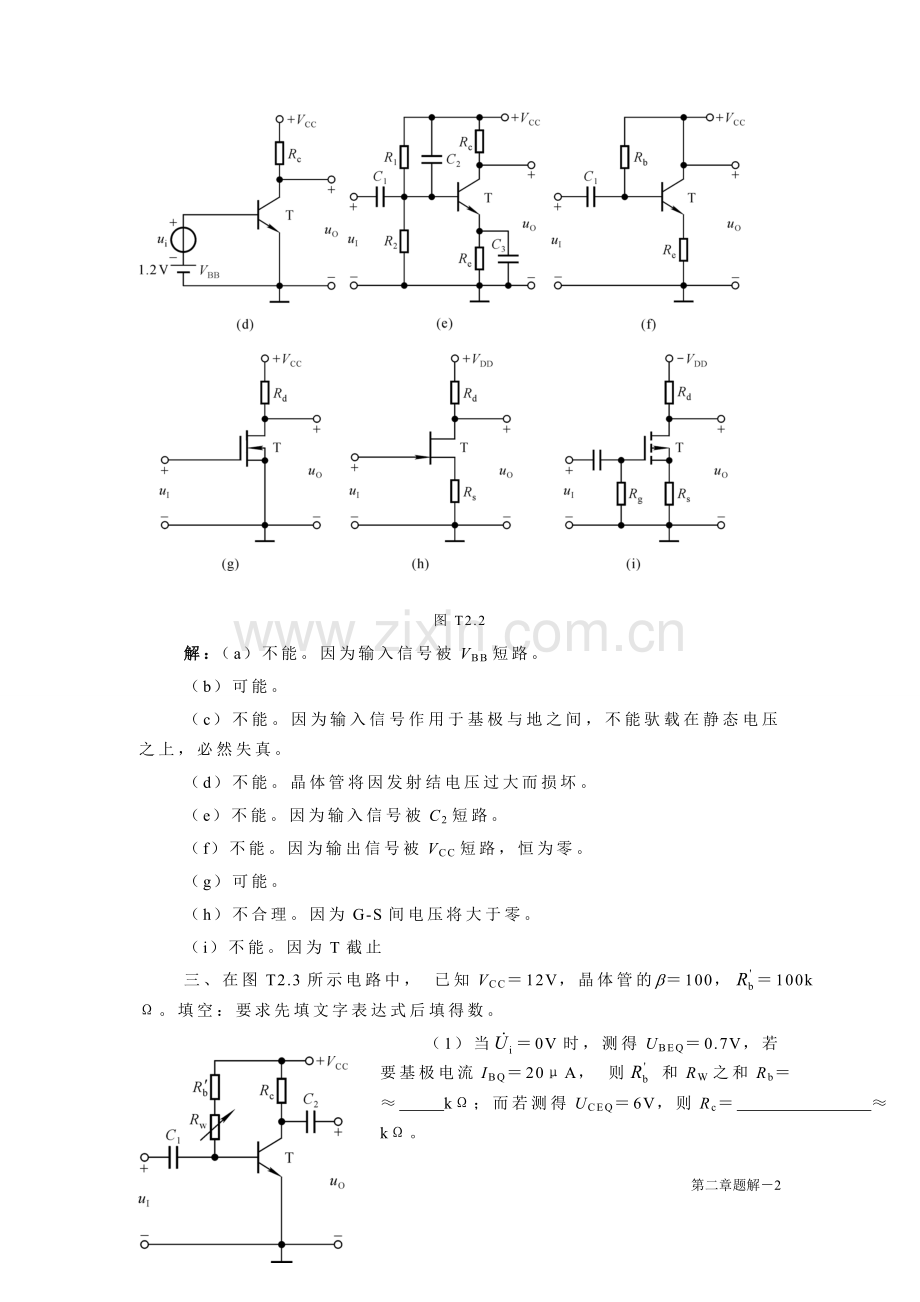

图T2.2
解：（a）不能。因为输入信号被VBB短路。
（b）可能。
（c）不能。因为输入信号作用于基极与地之间，不能驮载在静态电压之上，必然失真。
（d）不能。晶体管将因发射结电压过大而损坏。
（e）不能。因为输入信号被C2短路。
（f）不能。因为输出信号被VCC短路，恒为零。
（g）可能。
（h）不合理。因为G-S间电压将大于零。
（i）不能。因为T截止
三、在图T2.3所示电路中， 已知VCC＝12V，晶体管的b＝100，＝100kΩ。填空：要求先填文字表达式后填得数。
（1）当＝0V时，测得UBEQ＝0.7V，若要基极电流IBQ＝20μA， 则 和RW之和Rb＝ ≈ kΩ；而若测得UCEQ＝6V，则Rc＝ ≈ kΩ。
（2）若测得输入电压有效值=5mV时，输出电压有效值＝0.6V， 则电压放大倍数
＝ ≈ 。
若负载电阻RL值与RC相等 ，则带上负载
后输出电压有效值＝ ＝ V。

解：（1） 。
（2） 。
四、已知图T2.3所示电路中VCC＝12V，RC＝3kΩ，静态管压降UCEQ＝6V；并在输出端加负载电阻RL，其阻值为3kΩ。选择一个合适的答案填入空内。
（1）该电路的最大不失真输出电压有效值Uom≈ ；
A.2V B.3V C.6V
（2）当＝1mV时，若在不失真的条件下，减小RW，则输出电压的幅值将 ；
A.减小 B.不变 C.增大
（3）在＝1mV时，将Rw调到输出电压最大且刚好不失真，若此时增大输入电压，则输出电压波形将 ；
A.顶部失真 B.底部失真 C.为正弦波
（4）若发现电路出现饱和失真，则为消除失真，可将 。
A.RW减小 B.Rc减小 C.VCC减小
解：（1）A （2）C（增大 使增大，进而使增大）
（3）B （4）B
五、现有直接耦合基本放大电路如下：
A.共射电路 B.共集电路 C.共基电路
D.共源电路 E.共漏电路
它们的电路分别如图2.2.1、2.5.1(a)、2.5.4(a)、2.7.2和2.7.9(a)所示；设图中Re<Rb，且ICQ、IDQ均相等。
选择正确答案填入空内，只需填A、B、……
（1）输入电阻最小的电路是 ，最大的是 ；
（2）输出电阻最小的电路是 ；
（3）有电压放大作用的电路是 ；
（4）有电流放大作用的电路是 ；
（5）高频特性最好的电路是 ；
（6）输入电压与输出电压同相的电路是 ；反相的电路是 。
解：（1）C，D E （2）B （3）A C D
（4）A B D E （5）C （6）B C E， A D

六、未画完的场效应管放大电路如图T2.6所示，试将合适的场效应管接入电路，使之能够正常放大。要求给出两种方案。
解：根据电路接法，可分别采用耗尽型N沟道和P沟道MOS管，如解图T2.6所示。

图T2.6 解图T2.6
习 题

2.1分别改正图P2.1所示各电路中的错误，使它们有可能放大正弦波信号。要求保留电路原来的共射接法和耦合方式。
图P2.2
解：（a）将－VCC改为＋VCC 。
（b）在＋VCC 与基极之间加Rb。
（c）将VBB反接，且在输入端串联一个电阻。
（d）在VBB支路加Rb，在－VCC与集电极之间加Rc。

2.2 画出图P2.2所示各电路的直流通路和交流通路。设所有电容对交流信号均可视为短路。

图P2.2

解：将电容开路、变压器线圈短路即为直流通路，图略。
图P2.2所示各电路的交流通路如解图P2.2所示；
解图P2.2

2.4 电路如图P2.4（a）所示，图（b）是晶体管的输出特性，静态时UBEQ＝0.7V。利用图解法分别求出RL＝∞和RL＝3kΩ时的静态工作点和最大不失真输出电压Uom（有效值）。

图P2.4

解：空载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝6V；最大不失真输出电压峰值约为5.3V，有效值约为3.75V。
带载时：IBQ＝20μA，ICQ＝2mA，UCEQ＝3V；最大不失真输出电压峰值约为2.3V，有效值约为1.63V。
如解图P2.4所示。

解图P2.4

2.5在图P2.5所示电路中，已知晶体管的b＝80，rbe＝1kΩ，＝20mV；静态时UBEQ＝0.7V，UCEQ＝4V，IBQ＝20μA。判断下列结论是否正确，凡对的在括号内打“Ö”，否则打“×”。

图P2.5

（1）（ ） （2）（ ）
（3）（ ） （4）（ ）
（5）（ ） （6） （ ）
（7）（ ） （8）（ ）
（9）（ ） （10）（ ）
（11）≈20mV ( ) （12）≈60mV ( )
解：（1）× （2）× （3）× （4）√ （5）× （6）×
（7）× （8）√ （9）√ （10）× （11）× （12）√

2.6 电路如图P2.6所示，已知晶体管b＝50，在下列情况下，用直流电压表测晶体管的集电极电位，应分别为多少？设VCC＝12V，晶体管饱和管压降UCES＝0.5V。
（1）正常情况 （2）Rb1短路 （3）Rb1开路
（4）Rb2开路 （5）RC短路

图P2.6
解：设UBE＝0.7V。则
（1） 基极静态电流

（2）由于UBE＝0V，T截止，UC＝12V。
（3）临界饱和基极电流

实际基极电流

由于IB＞IBS，故T饱和，UC＝UCES＝0.5V。
（4）T截止，UC＝12V。
（5）由于集电极直接接直流电源，UC＝VCC＝12V
2.7电路如图P2.7所示，晶体管的b＝80，=100Ω。分别计算RL＝∞和RL＝3kΩ时的Q点、、Ri 和Ro。

图P2.7

解2.7 在空载和带负载情况下，电路的静态电流、rbe均相等，它们分别为

空载时，静态管压降、电压放大倍数、输入电阻和输出电阻分别为

RL＝5kΩ时，静态管压降、电压放大倍数分别为

2.9 已知图P2.9所示电路中晶体管的b ＝100，rbe=1kΩ。
（1）现已测得静态管压降UCEQ＝6V，估算Rb约为多少千欧；
（2）若测得和的有效值分别为1mV和100mV，则负载电阻RL为多少千欧？

图P2.9

解：（1）求解Rb

（2）求解RL：

第二章题解－11
