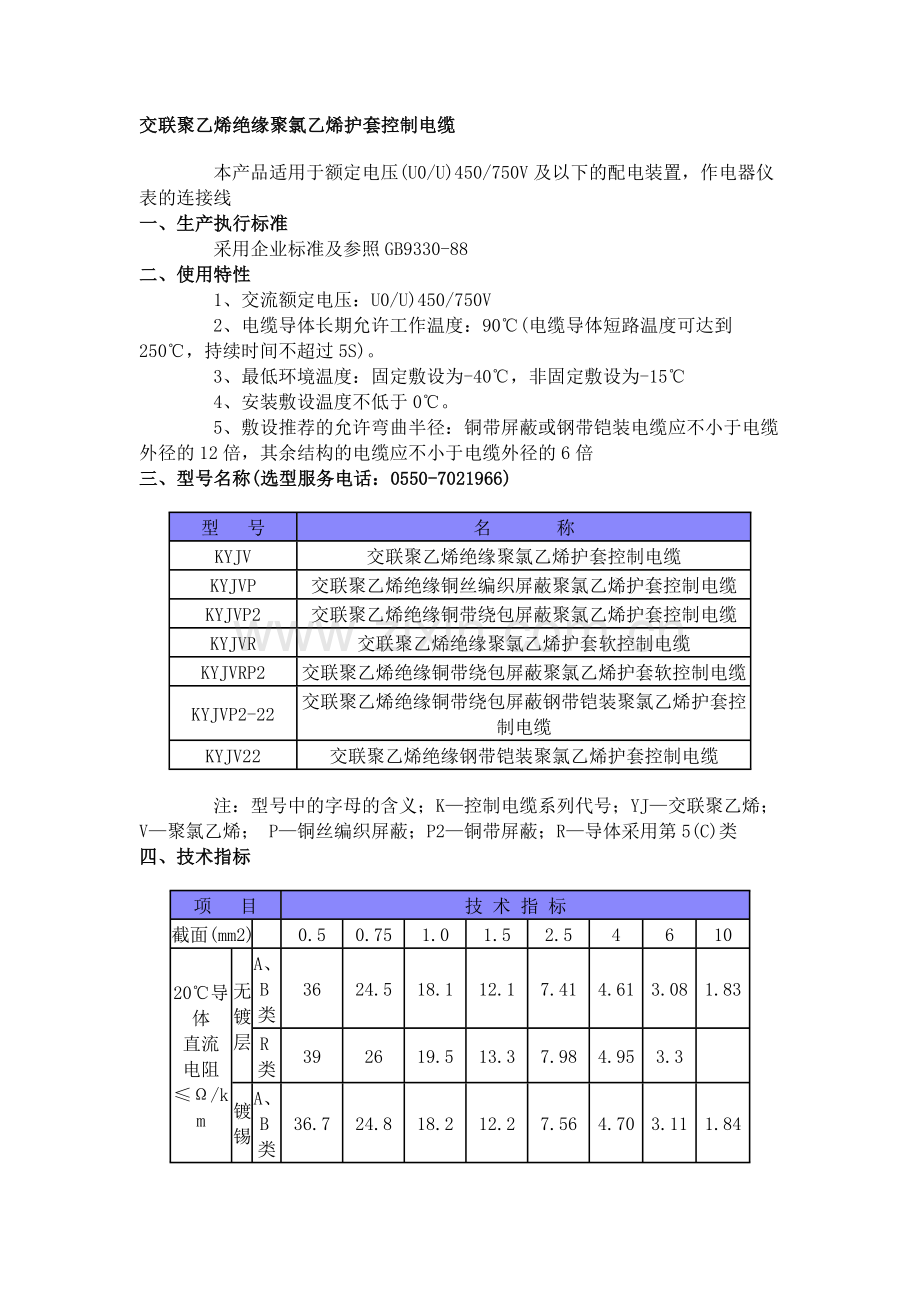

交联聚乙烯绝缘聚氯乙烯护套控制电缆
    本产品适用于额定电压(U0/U)450/750V及以下的配电装置，作电器仪表的连接线
一、生产执行标准
    采用企业标准及参照GB9330-88
二、使用特性
    1、交流额定电压：U0/U)450/750V
    2、电缆导体长期允许工作温度：90℃(电缆导体短路温度可达到250℃，持续时间不超过5S)。
    3、最低环境温度：固定敷设为-40℃，非固定敷设为-15℃
    4、安装敷设温度不低于0℃。
    5、敷设推荐的允许弯曲半径：铜带屏蔽或钢带铠装电缆应不小于电缆外径的12倍，其余结构的电缆应不小于电缆外径的6倍
三、型号名称(选型服务电话：[phone])
型 　号
名 　　　称
KYJV
交联聚乙烯绝缘聚氯乙烯护套控制电缆
KYJVP
交联聚乙烯绝缘铜丝编织屏蔽聚氯乙烯护套控制电缆
KYJVP2
交联聚乙烯绝缘铜带绕包屏蔽聚氯乙烯护套控制电缆
KYJVR
交联聚乙烯绝缘聚氯乙烯护套软控制电缆
KYJVRP2
交联聚乙烯绝缘铜带绕包屏蔽聚氯乙烯护套软控制电缆
KYJVP2-22
交联聚乙烯绝缘铜带绕包屏蔽钢带铠装聚氯乙烯护套控制电缆
KYJV22
交联聚乙烯绝缘钢带铠装聚氯乙烯护套控制电缆
    注：型号中的字母的含义；K—控制电缆系列代号；YJ—交联聚乙烯；V—聚氯乙烯； P—铜丝编织屏蔽；P2—铜带屏蔽；R—导体采用第5(C)类
四、技术指标
项 　目
技 术 指 标
截面(mm2)

0.5
0.75
1.0
1.5
2.5
4
6
10
20℃导体
直流
电阻≤Ω/km
无镀层
A、B类
36
24.5
18.1
12.1
7.41
4.61
3.08
1.83
R类
39
26
19.5
13.3
7.98
4.95
3.3

镀锡
A、B类
36.7
24.8
18.2
12.2
7.56
4.70
3.11
1.84
R类
40.1
26.7
20.0
13.7
8.21
5.09
3.39

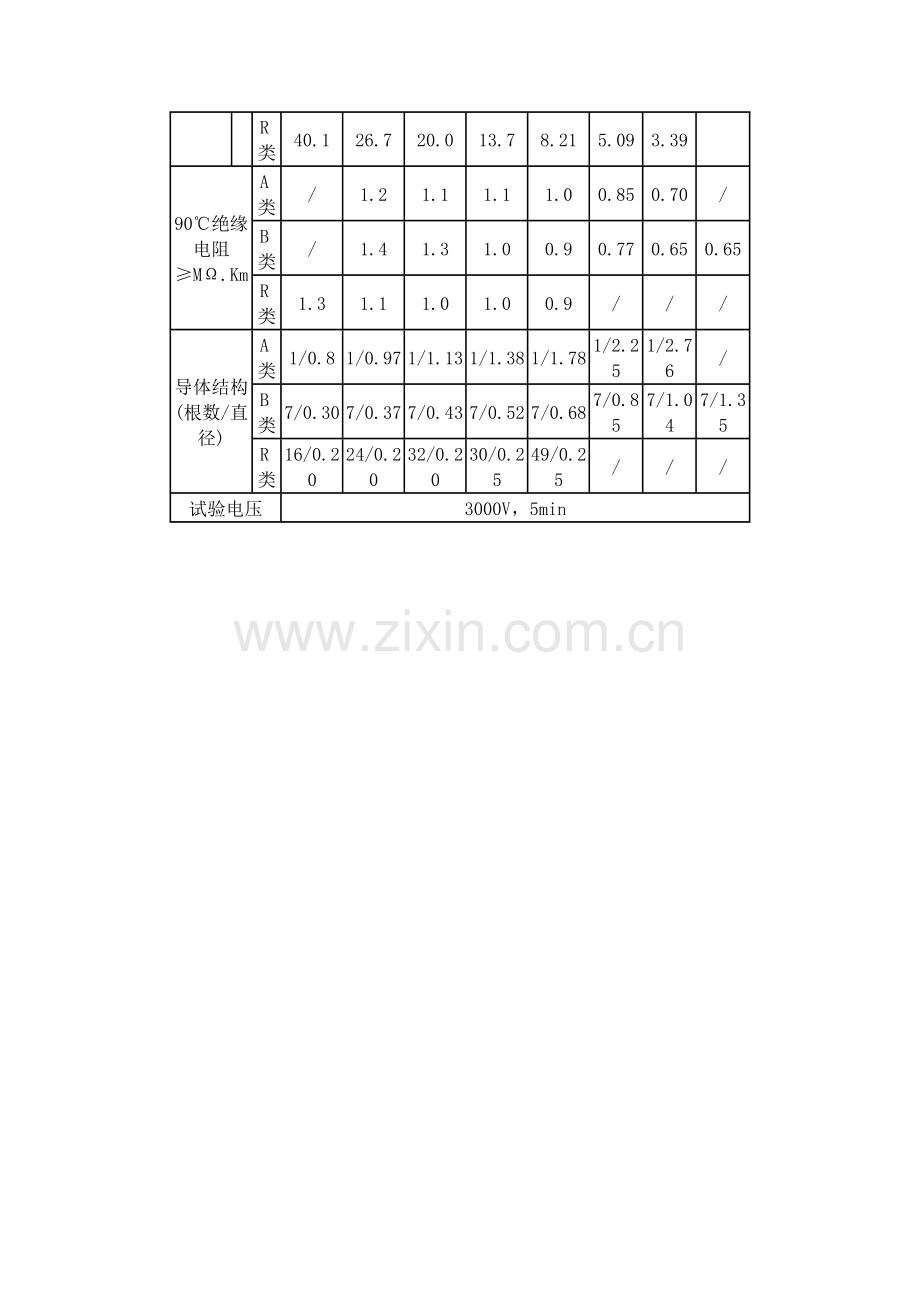

90℃绝缘电阻
≥MΩ.Km
A类
/
1.2
1.1
1.1
1.0
0.85
0.70
/
B类
/
1.4
1.3
1.0
0.9
0.77
0.65
0.65
R类
1.3
1.1
1.0
1.0
0.9
/
/
/
导体结构
(根数/直径)
A类
1/0.8
1/0.97
1/1.13
1/1.38
1/1.78
1/2.25
1/2.76
/
B类
7/0.30
7/0.37
7/0.43
7/0.52
7/0.68
7/0.85
7/1.04
7/1.35
R类
16/0.20
24/0.20
32/0.20
30/0.25
49/0.25
/
/
/
试验电压
3000V，5min
