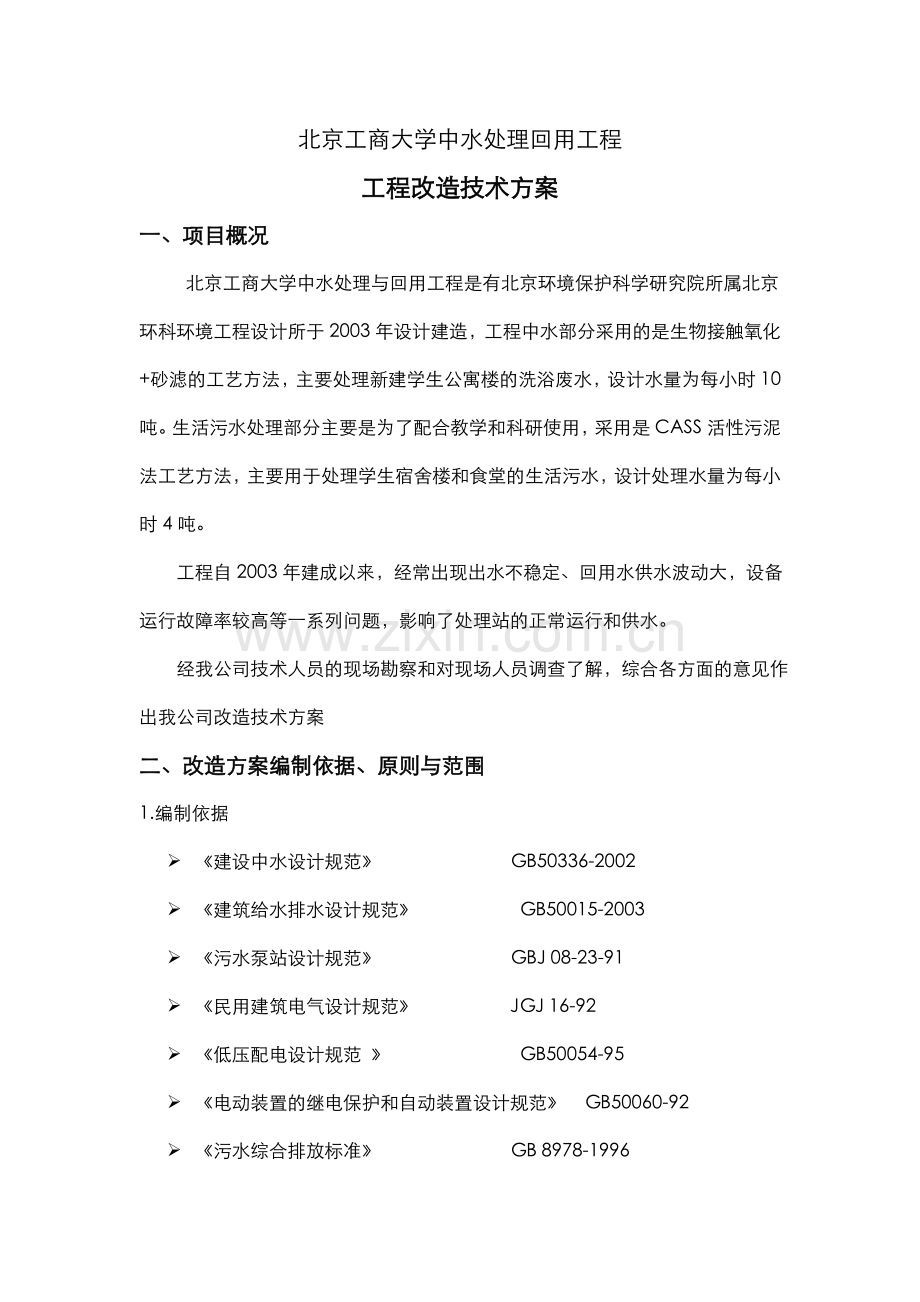

北京工商大学中水处理回用工程
工程改造技术方案
一、项目概况
北京工商大学中水处理与回用工程是有北京环境保护科学研究院所属北京环科环境工程设计所于2003年设计建造，工程中水部分采用的是生物接触氧化+砂滤的工艺方法，主要处理新建学生公寓楼的洗浴废水，设计水量为每小时10吨。生活污水处理部分主要是为了配合教学和科研使用，采用是CASS活性污泥法工艺方法，主要用于处理学生宿舍楼和食堂的生活污水，设计处理水量为每小时4吨。
工程自2003年建成以来，经常出现出水不稳定、回用水供水波动大，设备运行故障率较高等一系列问题，影响了处理站的正常运行和供水。
经我公司技术人员的现场勘察和对现场人员调查了解，综合各方面的意见作出我公司改造技术方案
二、改造方案编制依据、原则与范围
1.编制依据
Ø 《建设中水设计规范》 GB50336-2002
Ø 《建筑给水排水设计规范》 GB50015-2003
Ø 《污水泵站设计规范》 GBJ 08-23-91
Ø 《民用建筑电气设计规范》 JGJ 16-92
Ø 《低压配电设计规范 》 GB50054-95
Ø 《电动装置的继电保护和自动装置设计规范》 GB50060-92
Ø 《污水综合排放标准》 GB 8978-1996
Ø 《涂装前钢材表面锈蚀等级和除锈等级》 GB8923-85
Ø 《环境噪声标准》 GB5096-93
Ø 《水污染物排放标准》 （DB11/307-2005）
Ø 《给水排水设计手册》，第二版，中国建筑工业出版社
Ø 甲方提供的有关原始资料
2.编制原则
⑴工艺先进成熟、设备运行稳定可靠；
⑵工程投资省、运行费用低；
⑶操作简单、自动化程度高；
⑷充分考虑原生产中水处理系统的设备配置和技术性能参数，使原生产发挥最大的效能
3.编制范围
本改造方案包含中水系统内处理工艺、管道、设备、电气及仪表自控等各项工程；本方案不包括设备间外其他设施和供水管线、以及其它未知的因素。
4.改造工程所达到目标
本改造工程达到：控制操作简单和方便，工程人性化。工艺设备安排合理，减少运行中的对设备的维护和维修，提高系统运行的可靠性，保证水处理工程平稳可靠运行。
三、工程中存在的问题及其解决的思路
我公司技术人员通过对现场的各方面考察，以及对学校提供的技术资料分析，认为该处理站从总体工艺设计没有问题。只是对局部设备选型及安排不够周密合理、控制系统设计过于复杂，自动程度过高，一旦某个设备出现故障，就会造成系统瘫痪，必须请非常专业的技术人员维修，这就造成运行费用大，操作困难等原因。由于供水系统变频控制设计不合理，采用变频器（虽然进口部件）可靠性比较差。根据上述情况我们逐条列出问题进行修理改造，完善工程方方面面。
①　 水 处 理 工 艺 设 备
1.集水井中的潜水泵选型不合理，流量偏小，进水管径过细经常造成赌 塞。
2.原水进入调节池，缺少格栅和毛发过滤的设施，造成提升泵的叶轮缠绕毛发，使水流通道过小经常赌塞，影响正常运行。主要是毛发过滤器安装的位置不正确，应该安放在提升泵前面。
3.集水井和调节池中液位浮球，选择厂家产品可靠性较差，建议更换其他厂家的产品。
4.电动阀门质量和可靠性较差，造成过滤系统不能正常运行。
5.活性炭罐体的活性炭由于使用较长，需要更换活性炭（活性炭已经失效）。
6.处理站内及周边存在臭味，影响学校的环境，按照新环境标准需要增加除臭装置。
②　 电 气 自 动 控 制 部 分
1.自动控制程序与系统相互协调不够，对没必要的自动程序进行删除，改为手动操作，简化运行管理的难度，保证系统运行的可靠性。
2.对中水供水系统的变频柜改造，采用日本名牌富士变频器设计成一个变频器拖三台水泵，每台水泵交替使用保证系统稳定供水。
3.将各系统的电控设备进行一次全面的检查，解决各系统电控的隐患。
③　 运 行 管 理 方 面
1.缺乏必要技术资料，没有将操作规程、流程图和平面图上墙，对各个设备的运行中的故障没有明确如何处理解决方法。
2.建议将教学和科研与中水运行分开管理，便于管理规范，职责分明。
四、工程改造方案
①　 水 处 理 工 艺 设 备
1.更换集水井中的潜水泵，改造进水管线。
2.在调节池中进水口增加格栅和毛发过滤的设施，
3.集水井和调节池中液位浮球，选择另外可靠性好厂家生产液位浮球，全部更换。
4.将电动阀门改为手动阀们，取消自动控制系统。
5.更换活性炭罐中中活性炭（活性炭已经失效）。
6.在处理站改为强换风系统，去除室内内及周边存在臭味，增加除臭装置。
②　 电 气 自 动 控 制 部 分
1.简化控制系统，对没必要的自动程序进行删除，改为手动操作，保证系统运行的可靠性。
2.更换中水供水变频柜，采用日本名牌富士变频器设计成一个变频器拖三台水泵，每台水泵交替使用保证系统稳定供水压力。
3.将各系统的电控设备进行一次全面的检查，解决各系统电控的隐患。
③　 运 行 管 理 方 面
1.制订完善技术资料档案，将操作规程、流程图和平面图上墙，对各个设备的运行中的故障明确注明如何处理解决方法。

中水改造工程项目一览表
序号
项目类别
项目名称及
内容
改造费用
（万元）
备注
1.1
水
处
理
工
艺
设
备
更换集水井中的潜水泵，改造进水管线
2.8
换水泵和改管线
1.2
在调节池中进水口增加格栅和毛发过滤的设施
0.85
加毛发过滤和格栅
1.3
全部更换液位浮球
1.2

1.4
将电动阀门改为手动阀们，取消自动控制系
0.65
改管线和阀们
1.5
更换活性炭罐中中活性炭
1.8

1.6
.在处理站改为强换风系统，增加除臭装置
3.5

2.1
电气
自动
控制
简化控制系统
1.5

2.2
更换中水供水变频柜
2.8

2.3
将各系统的电控设备进行一次全面的检修
0.5

3.1
运行
管理
制订完善技术资料档案，将操作规程、流程图和平面图上墙，对各个设备的运行中的故障明确注明如何处理解决方法。
免费

合计
15.6
