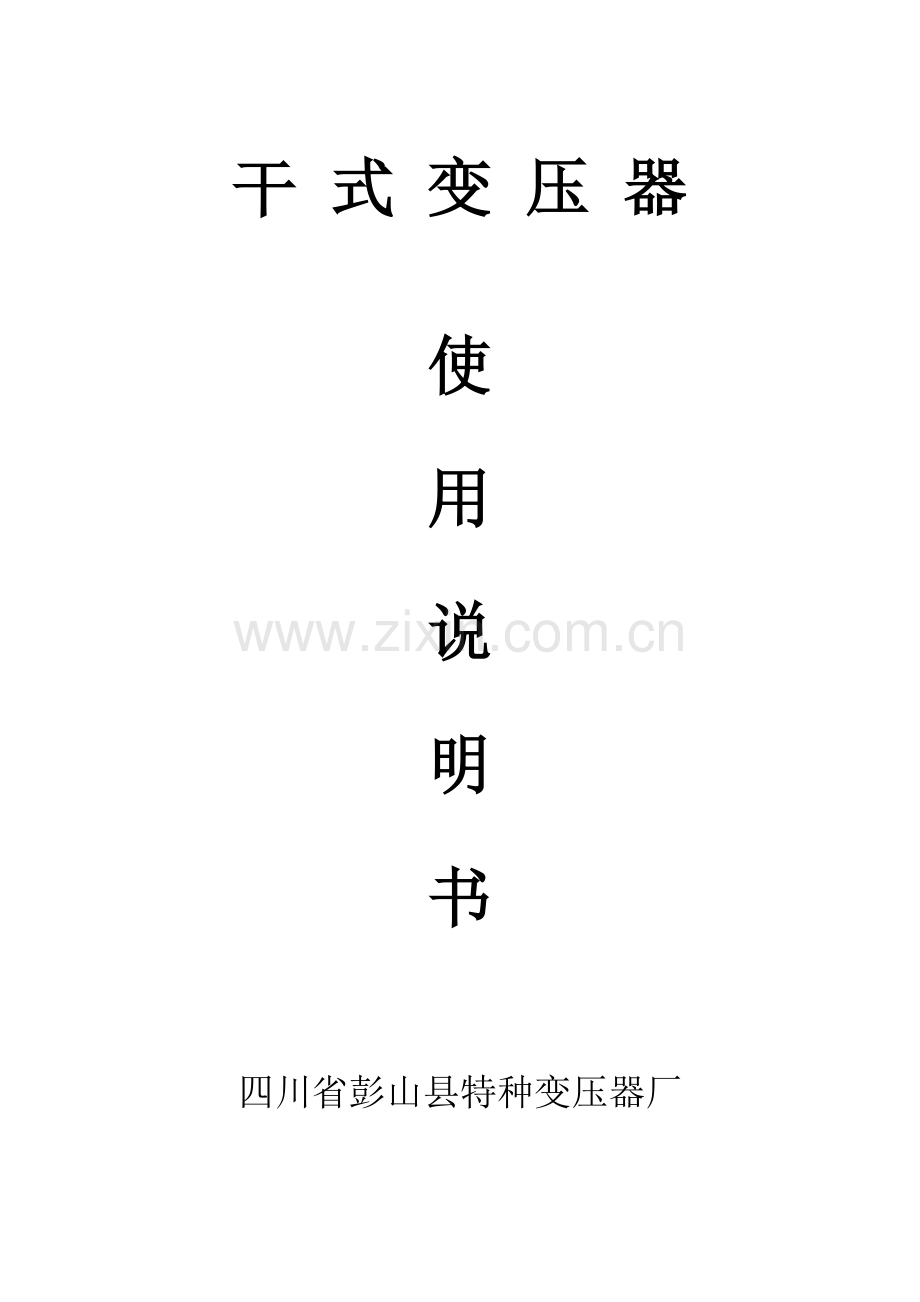

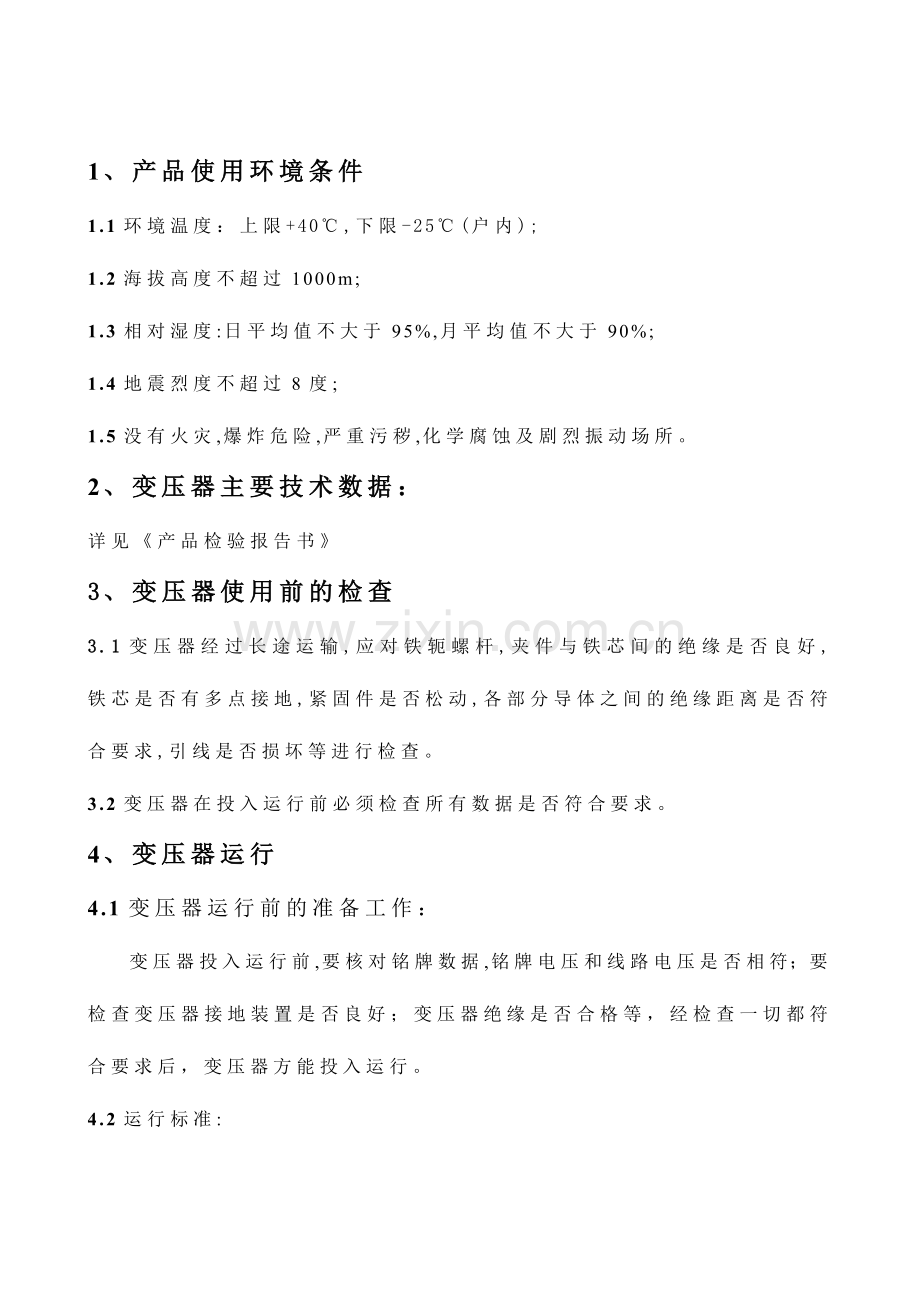

干 式 变 压 器使用说明书四川省彭山县特种变压器厂1、产品使用环境条件1.1环境温度：上限+40,下限-25(户内);1.2海拔高度不超过1000m;1.3相对湿度:日平均值不大于95%,月平均值不大于90%;1.4地震烈度不超过8度;1.5没有火灾,爆炸危险,严重污秽,化学腐蚀及剧烈振动场所。2、变压器主要技术数据：详见产品检验报告书3、变压器使用前的检查3.1变压器经过长途运输,应对铁轭螺杆,夹件与铁芯间的绝缘是否良好,铁芯是否有多点接地,紧固件是否松动,各部分导体之间的绝缘距离是否符合要求,引线是否损坏等进行检查。3.2变压器在投入运行前必须检查所有数据是否符合要求。4、变压器运行4.1变压器运行前的准备工作：变压器投入运行前,要核对铭牌数据,铭牌电压和线路电压是否相符；要检查变压器接地装置是否良好；变压器绝缘是否合格等，经检查一切都符合要求后，变压器方能投入运行。4.2运行标准:允许温升：变压器运行时,在正常条件下,不得超过绝缘材料所允许的温度。（绝缘等级见产品检验报告书）允许负荷：变压器有负荷时,因铜损和铁损而发热,负荷愈大,发热愈多,温升愈高,当变压器负荷足够大时,变压器可能超过允许温升,这样容易损坏绝缘,为此,变压器运行,有一允许的连续稳定的负荷,即变压器运行时,一般要求不得超过铭牌所规定的额定值。允许电压变动：运行中加于变压器的电压，可等于或小于变压器的额定电压，由于变压器铁芯磁化后过饱和的关系，即使向变压器加以较小的过电压，也会引起磁感应不均匀地大量增加。变压器中磁感应愈大，电压高次谐波愈多，空载电流也就愈大，空载电流增大，高次谐波使电压波形畸变愈尖锐，这对较高电压的变压器特别危险。根据所述，规定变压器外加电压一般不超过所在分接头额定值105%，并要求变压器二次侧电流不大于额定值。绝缘电阻允许值：一般使用1000-2500伏兆欧表测量绝缘电阻值。衡量变压器绝缘状态的基本方法，是把运行过程中所测得的绝缘电阻值与运行前所确定的原始数据相比较。测量时，在环境湿度相同的条件下，如果绝缘电阻值剧烈下降至初值的50%或更低，即认为不合适。5、变压器的维护，检查及故障分析5.1变压器的维护应根据电流表、电压表等来监视变压器的负荷。安装在经常有值班人员的变电所内的变压器，应根据控制盘上的仪表监视变压器运行，并每小时抄表一次，仪表不在控制室时，每班至少记录二次。此外，还必须进行负荷调整。对于配电变压器，应在大负荷时测量其三相负荷，如发现不平衡，应重新分配。除负荷监视外，还必须对温升进行监视。安装在配电盘上的温度计，每班也应至少记录二次。5.2变压器的检查：检查时间：经常有值班人员的变电所，对变压器每天至少检查一次。检查内容：外部检查：变压音响的性质“嗡嗡”声是否大，有无新的音调发生；电缆和母线有无异常现象；变压器温升情况等。5.3变压器的故障分析绝缘降低：变压器在运行中，往往会出现绝缘降低的现象。绝缘降低最基本的特点，是绝缘电阻下降，以致造成运行时泄漏电流增加，发热严重，温升增高,从而进一步促进绝缘老化。或延续下去，后果非常严重，绝缘下降的原因之一就是绝缘受潮；原因之二是绝缘老化。温升过高：温升过高最明显的象征是，电流表指针超过了预定界限，变压器发热，严重时保护装置动作，切断电路。温升过高的原因是：a电流过大，负荷过重，超过变压器允许限度：Y/Y0-12连接的变压器，当三相负荷不平衡时也会发生过热。变压器可能断线，如在接线时对外一相断线，则对内绕组有环流通过，将发生局部过负荷。变压器夹紧螺栓松动（变压器受振动后易出现此毛病）。磁阻增大，无功负荷增大，在同样有功负荷时产生过流。绕组反接造成运行时电势不足，而产生过电流，变压器带负荷投入也会发生过电流。b通风不良：变压器表面积尘，风道阻塞，环境温度升高等。c变压器内部损坏，如线圈损坏，短路等。声响异常：变压器运行正常时是发出连续匀称的嗡嗡声,各型变压器声音大小不一，变压器大，声音也会大。有的变压器铁芯不是交错迭起，而是先迭齐成整块后用螺栓压紧的，所以运行时声音特别大，但是这种声音每次听起来都无变化，这对正常运行并没有影响，若发现声音异常，则应根据音响性质进行检查。运行时声音有增大时，一是检查是否外加电压过高，二是检查铁芯是否太松，如太松必须夹紧。变压器发出“吱吱”声时，说明有闪络，这时必须检查变压器金属件的尖锐部分是否倒钝。变压器有“哔剥”声时，表示有击穿现象，可能发生在线圈或铁芯与夹件间。变压器自动装置跳闸：此时应检查外部有无短路，过负荷和二次线路等故障，如故障原因不在外部，则需要检查绝缘电阻。用试验方法检查故障：许多故障不能全靠外部直观检查就能正确判断，便如匝间短路，内部线圈放电或击穿，内部线圈与外部线圈绝缘击穿等，必须结合外观检查进行试验测量，才能迅速而且准确地判断故障的性质和部位，（具体见表1）。对变压器故障的分析见表2。表1：变压器故障检查的试验项目和方法试验项目试验结果故障原因检查方法绝缘电阻测量（用1000-2500伏兆欧表） 线圈-线圈 线圈-地绝缘电阻为零线圈对地或线圈与线圈间有穿击现象解体检查线圈和绝缘线圈间以及每相间的绝缘电阻不相等可能是套管损坏检查各相引线对地的绝缘电阻空载试验空载损耗与电流值非常大铁芯螺杆或铁轭螺杆与铁芯有短路处，接地片装得不正确，构成短路；匝间短路检查接地情况及匝间短路处，用1000伏兆欧表，测铁螺杆的绝缘电阻，检查夹件绝缘状况，当一相短路时，测量PAC/PAB=PAC4PBC25%，若与此不符，则表明匝间有短路空载损耗非常大铁芯片间绝缘不良用直流电压，电流法，测片间漆膜绝缘电阻空载电流大铁芯接缝装配不良硅钢片不足量观察铁芯接缝及测量铁芯截面短路试验阻抗电压很大各部份接不良分段测量直流电阻短路损耗过大并联导线中有断裂，换位不正确；导线截面较少将低压短路，当高压Y接线时，分别在AB，BC，CA线端施压，进行三次短路试验，对每次测得结果加以分析比较，当高压接线时，应分别短接一相线圈连接组测量所得结果同任一连接组均不相符某相线圈中一个线圈方向相反了选用连接组测量法找出线圈接错部位表2：变压器故障分析故障现象产生故障原因检查方法1铁芯部分铁芯片间绝缘损坏空载损耗增大铁芯片间绝缘老化有内部损坏进行外观检查，可用直流电压、电流法测片间绝缘电阻铁芯局部短路和铁芯局部熔毁信号回路动作铁芯式铁轭螺杆的绝缘损坏；故障处有金属件将铁芯片短路，片间损坏严重；接地方法不正确构成短路进行外观检查，可用直流电压、电流法测片间绝缘电阻接地片断裂当电压升高时，内部可能发生轻微放电声检查接地片不正常的响声式噪音1 铁芯迭片中缺片或多片2 铁芯气道内或夹件下面有未夹紧的自由端3 铁芯紧固件松动1 应补片或抽片确保铁芯夹紧2 将自由端用绝缘件塞紧压住3 检查紧固件并予以紧固2线圈匝间短路1 一次电流略增高2 各相直流电阻不平衡3 故障严重时，差动保护动作，如在供电测装有过电流保护装置，也动作1由于自然损坏，散热不良，或长期过负载，使匝间绝缘老化。2由于变压器短路或其他故障，使线圈振动与变形，损伤匝间绝缘3线圈绕制时未发现的缺陷1外观检查2测直流电阻线圈断线断线处发生电弧由于连接不良或短路应力使引线断裂；导线内部焊接不良，匝间短路，使线匝烧断。如线圈为三角形接法，可用电流表检查线圈的相电流或测直流电阻，如线圈为星形接法可用1000伏兆欧表检查对地击穿1 主绝缘因老化而有破裂，折断或缺陷。2 线圈内部有杂物落入。3 过电压作用。4 短路时线圈变形，损坏。1 用兆欧表测线圈对地绝缘电阻2 外观检查6、装箱单名 称规格数量变 压 器（用户订购规格） 台说 明 书1册产品检验报告书1张备注 四川省彭山县特种变压器厂 眉山市科技工业园区联通路2号 TEL：[phone] 8161382 FAX：[phone] 7590293
