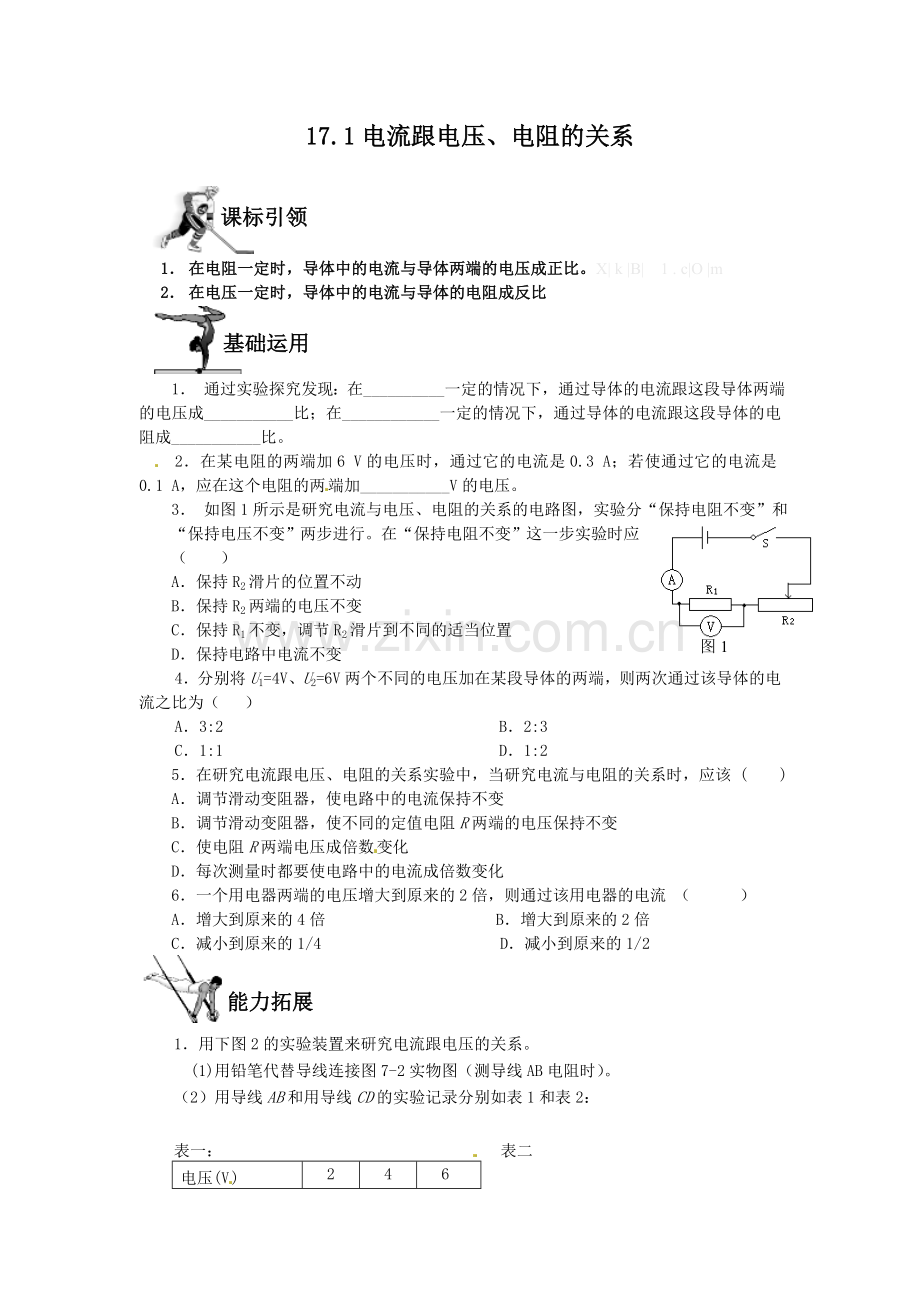

2014厦门一中17.1电流与电压、电阻的关系练习题及答案.doc

17.1电流跟电压、电阻的关系课标引领 1 在电阻一定时，导体中的电流与导体两端的电压成正比。X| k |B| 1 . c|O |m2 在电压一定时，导体中的电流与导体的电阻成反比基础运用 1 通过实验探究发现：在_一定的情况下，通过导体的电流跟这段导体两端的电压成_比；在_一定的情况下，通过导体的电流跟这段导体的电阻成_比。 2在某电阻的两端加6 V的电压时，通过它的电流是0.3 A；若使通过它的电流是0.1 A，应在这个电阻的两端加_V的电压。图1 3 如图1所示是研究电流与电压、电阻的关系的电路图，实验分“保持电阻不变”和“保持电压不变”两步进行。在“保持电阻不变”这一步实验时应（ ） A保持R2滑片的位置不动 B保持R2两端的电压不变 C保持R1不变，调节R2滑片到不同的适当位置D保持电路中电流不变4分别将U1=4V、U2=6V两个不同的电压加在某段导体的两端，则两次通过该导体的电流之比为（ ）A3:2 B2:3 C1:1 D1:25在研究电流跟电压、电阻的关系实验中，当研究电流与电阻的关系时，应该 ( ) A调节滑动变阻器，使电路中的电流保持不变 B调节滑动变阻器，使不同的定值电阻R两端的电压保持不变 C使电阻R两端电压成倍数变化D每次测量时都要使电路中的电流成倍数变化6一个用电器两端的电压增大到原来的2倍，则通过该用电器的电流 （ ）A增大到原来的4倍 B增大到原来的2倍C减小到原来的1/4 D减小到原来的1/2 能力拓展1用下图2的实验装置来研究电流跟电压的关系。 (1)用铅笔代替导线连接图7-2实物图（测导线AB电阻时）。（2）用导线AB和用导线CD的实验记录分别如表1和表2：表一： 表二电压(V) 2 4 6x k b 1 . c o m电流强度(A)x k b 1 . c o m 0.4 0.8 1.2电压(V) 2 4 6电流强度(A) 0.2 0.4 0.6图2ABCD x k b 1 . c o m 从以上实验数据中可以发现：同一导体中电流与 ；在相同电压下，通过导线AB和CD的电流不同，说明不同的导体对电流的 是不同的，且通过导体的电流跟该导体的电阻 。探究创新http :/ww 1小强同学观察到一些电学现象：小灯泡两端的电压越大，通过灯丝的电流越大，灯泡越亮；电源电压一定时，电路中的电阻增大，电路中的电流就变小。小强猜想：通过导体中的电流的大小与导体两端的电压和导体的电阻有关。请你帮助小强完成这个探究实验：（1）选择的器材：电源、开关、三个阻值不同的电阻（5、10、20），导线若干，电流表及电压表各一块，还需要_。 （2）请画出电路图并按电路图将图3中的各元件连接起来；来源:学.科.网Z.X.X.K图3（3）测量的步骤及数据：按电路图连接电路。首先把10的电阻连入电路，滑动滑动变阻器的滑片，改变R1两端的电压，测得三组数据如表一所示；分别把三个阻值不同的电阻连入电路，调节滑动变阻器的滑片，始终保持每个电阻连端的电压为2 V，测得三组数据如表二所示。表一：电阻R1=10 表二：电压U=2 V电压（V）123电流（A）0.10.20.3电阻（）51020新$课$标$第$一$网电流（A）0.40.20.1 （4）分析与结论： 分析表一得出的结论是：_ _ _ ；分析表二得出的结论是：_ 。（5）这种研究问题的方法是_法。 新-课 -标- 第-一-网参考答案基础运用1.电阻、正、电压、反；2.大、大； 3. C 4.B 5.B 6.B能力拓展1（1）略；（2）电压成正比、阻碍作用、成反比探究创新1.（1）滑动变阻器 （2）略w W w . x K b 1.c o M（4）在电阻一定时，导体中的电流与导体两端的电压成正比、在电压一定时，导体中的电流与导体的电阻成反比。（5）控制变量法系列资料
