全能遥控器使用说明

一、全能遥控器外观结构及功能介绍：

图1-1
1、全能遥控器的功能介绍：
(1) 采用LCD液晶显示，界面直观，操作方便。
(2) 可通过学习红外遥控多种电视、空调、DVD、音响设备，实现多个遥控器合一。
(3) 可无线遥控灯光开关、插座、窗帘。

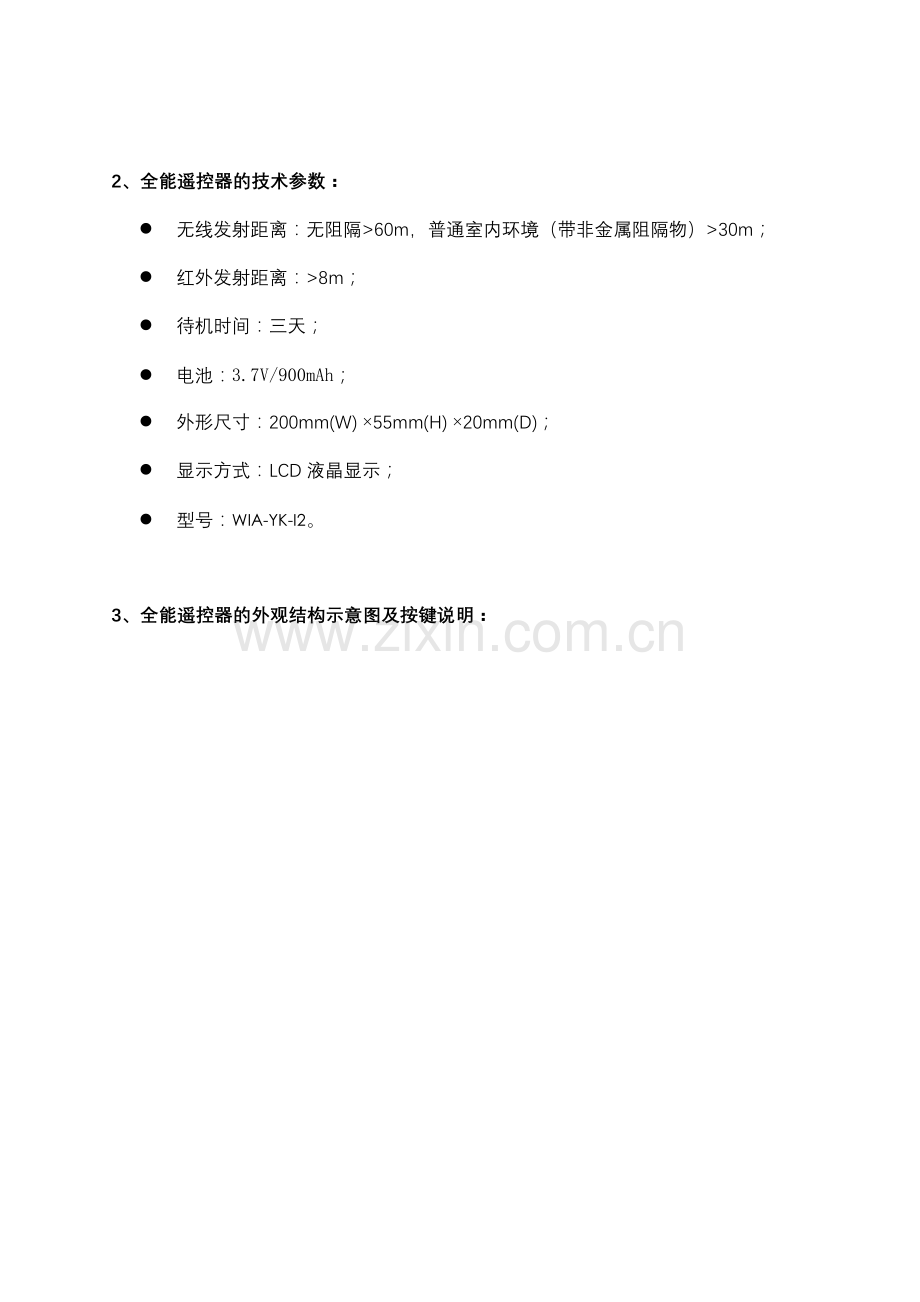

2、全能遥控器的技术参数：
l 无线发射距离：无阻隔>60m，普通室内环境（带非金属阻隔物）>30m；
l 红外发射距离：>8m；
l 待机时间：三天；
l 电池：3.7V/900mAh；
l 外形尺寸：200mm(W) ×55mm(H) ×20mm(D)；
l 显示方式：LCD液晶显示；
l 型号：WIA-YK-I2。

3、全能遥控器的外观结构示意图及按键说明：

图1-2
A、全能遥控器的按键分布图：
如图1-2所示，全能遥控器的按键按照功能主要划分为以下几类：
(1)、 设备选择键：【电视】、【空调】、【DVD】、【灯光】、【插座/窗帘】、【音响】；
(2)、 红外设备电源键：【】；
(3)、 数字键：【0】~【9】；
(4)、 【V+】/【开】、【V-】/【关】 在红外控制时作为音量加减键，在无线控制时
作为开关键；
(5)、 频道加减键：【】、【】；
(6)、 复用/房间键：此键有两重功能，用作【SHIFT】复用或【房间】切换。（在学习状态时，具有复用功能，例如【SHIFT】+电源键【】可在同一键上学习开/关两个编码。另外，此键还有房间切换功能（每按下一次【房间】键房号增加1），单独使用时，用来控制不同房间里的无线灯光或插座等我公司的无线设备；当与我公司的“无线收发器”配合使用时，还可用来控制不同房间里的空调、电视等红外设备）；
(7)、 功能学习键：【】/【调光】、【AV/TV】/【►】、【定时】/【Ⅱ】、【菜单】/【●】、【静音】。（此组键可用来学习红外设备上相对应的功能键编码，以方便记忆）；
(8)、 数字或功能学习键：【情景一】、【情景二】、【情景三】、【情景四】；（以方便记忆；情景1键、情景2键、情景3键、情景4键用于灯光控制时的情景键）；
(9)、 特殊功能键：【CTRL】/【清除】、【确定】、【学习】、【取消】；
(10)、清除键：【Clear】，此键在机壳后面对应的小孔下面，用来清除全部的红外编码；
(11)、重启键：【Reset】，此键在机壳后面对应的小孔下面，当死机或出现异常情况时可用来重启程序。

其中，在使用时需要注意以下几点：
a、在全能遥控器中，（2）、（3）、（4）、（5）、（7）、（8）为红外设备学习键，用来学习红外设备所对应的功能键，所有这些可学习的键都必需先经过学习后才能使用；（1）、（6）、（9）、（10）、(11)为系统键或特殊功能键，不可学习。
b、在【灯光】选中状态下【】/【调光】键用着调光功能，【】/【调光】键和数字键配合使用用来调节所学过灯的灯光。
c、上面第（6）中的【房间】键单独使用时无任何意义，当与“无线收发器”配合使用时才有意义，可用来切换房间号（可从1号房到8号房之间切换，“无线收发器”的用户号相对应从1到8设置，其中1号通常不用，只作特殊使用），从而实现控制不同房间里的红外设备；当与“灯光”设备或“插座”设备配合使用时用于控制不同房间的灯具和插座。
d、对于空调，不可以用【】、【】或【V+】、【V-】去相对应学习空调的温度升减键，因为此全能遥控器不可以连续调节温度；可以用数字键【0】~【9】去对应学习空调的十种工作状态。例如，在学习状态下按下全能遥控器某一数字键，再按下空调要学习的键，即可学习到空调此时的状态（包括此时的模式及温度等）。
e、全能遥控器LCD液晶显示图示：
图标
说明

“电视”设备。当前选中状态时，显示此图标

“空调”设备。当前选中状态时，显示此图标

“DVD”设备。当前选中状态时，显示此图标

“灯光”设备。当前选中状态时，显示此图标

“插座”设备。当前选中状态时，显示此图标

“音响”设备。当前选中状态时，显示此图标

二、全能遥控器的设置及使用说明：
全能遥控器利用自身的红外接收窗接收家电遥控器的发射信号，进行遥控编码的学习。下面以学习空调的“电源开关”编码和调温编码为例，设置步骤如下：
1、控制空调：
A、首先学习空调的“电源开关”编码
步骤
示意图
操作说明
1-1

1、将全能遥控器和待学习的空调遥控器放置在同一平面内，并适当调整他们之间的距离（一般10mm至50mm），确保全能遥控器红外接收窗与空调遥控器红外发射窗对准，如左图所示：
1-2

2、选择房间号（按“房间”按键），液晶屏如左图所示（房间1）：
1-3

3、按下全能遥控器用于存储空调编码的设备键——【空调】键，此时“空调”图标呈现外框。（注意：请根据所要学习的家电遥控器，按下全能遥控器与之对应的设备选择键。例如要学习空调就按下空调设备键，要学习电视就按下“电视”设备键。）
1-4

4、按下【学习】键，全能遥控器进入红外编码的学习状态，显示屏如左图所示：
1-5

5、根据图1-4中LCD的指示“”，按下全能遥控器的电源键【】。这时LCD液晶显示屏将如图1-5所示，按键指示图标（手）指向了待学习的家电遥控器，在此例中就表示空调遥控器。
1-6

6、根据图1-5中LCD的指示“”，迅速按下“空调遥控器”待学习的“电源开/关”功能键，并立即松开（假设学习“开”这一编码）。
1-7

7、如果学习成功，LCD液晶显示屏将如图1-7-1所示，显示出“成功”，表示此键已学习相对应的“开”编码，否则LCD液晶显示屏将如图1-7-2所示显示出“失败”，说明此键并没有把“开”的编码学习进去。
1-8

8、此键学完“开”这一编码后，要复用此键再学习“关”这一编码，就要用到复用键 房间/【SHIFT】。在学习状态下（如左图所示）按下复用键【SHIFT】，这时LCD液晶显示屏将如左图所示；
1-9

9、重复上面（5）、（6）两个步骤的动作即可在同一电源键【】上学习“关”这一编码
1-10

10、如果学习成功，LCD液晶显示屏将如左图所示，显示出“成功”字样，反之会出现如左图所示，显示“失败”字样
1-11

11、当学习完成后，可按任一“设备选择键”或“取消键”退出学习状态，此时，空调的“电源开关”编码学习完成。

B、学习调温按键：
同理，把空调的四个额定温度学进全能遥控器的【1】、【2】、【3】、【4】四个键（也可以使用其它的可学习按键），学习成功后，就可以使用全能遥控器遥控控制该空调的开、关和四个温度的控制。

2、控制电视：
A、学习电视“电源开关”的编码：
步骤
示意图
操作说明
2-1

将全能遥控器和待学习的电视遥控器放置在同一平面内，并适当调整他们之间的距离（一般10mm至50mm），确保全能遥控器红外接收窗与电视遥控器红外发射窗对准，如左图所示：
2-2

选择房间号（按“房间”按键），液晶屏如左图所示（如房间1）
2-3

按下全能遥控器用于存储空调编码的设备键——【电视】键，此时“电视”图标呈现外框
2-4

按下【学习】键，全能遥控器进入红外编码的学习状态，显示屏显示如左图所示；
2-5

根据图2-4所示中LCD的指示“”，按下全能遥控器的电源键【】。这时LCD液晶显示屏将如左图所示；，按键指示图标（手）指向了待学习的家电遥控器，在此例中就表示电视遥控器
2-6

根据上图中LCD的指示“”，迅速按下“空调遥控器”待学习的“电源开/关”功能键，并立即松开（假设学习“开”这一编码）
2-7

如果学习成功，LCD液晶显示屏将如左图所示，显示出“成功”，表示此键已学习相对应的“开”编码，否则LCD液晶显示屏将如左图所示显示出“失败”，说明此键并没有把“开”的编码学习进去
2-8

此键学完“开”这一编码后，要复用此键再学习“关”这一编码，就要用到复用键 房间/【SHIFT】。在学习状态下（如图4示）按下复用键【SHIFT】，这时LCD液晶显示屏将如图7所示
2-9

重复上面（5）、（6）两个步骤的动作即可在同一电源键【】上学习“关”这一编码
2-10

如果学习成功，LCD液晶显示屏将如左图所示，显示出“成功”字样，反之会出现如左图所示，显示“失败”字样
2-11

当学习完成后，可按任一“设备选择键”或“取消键”退出学习状态，此时，电视的“电源开关”编码学习完成

B、电视的频道键编码学习：
同理，在用全能遥控器学习电视的频道编码时，学习的操作步骤跟学习电视的“电源开关”键是一样的，在0-9这十个数字键中，通过shift键可以学习到20个频道，在超出的频道，我们可以通过选择房间（1-8）的手法学习更多的电视频道。

三、清除全能遥控器的全部红外编码：
步骤
示意图
操作说明
1

在左主画面图1状态下（通常情况下按下【取消】键可回到主画面），用小针按下遥控器机壳后面清除键【Clear】，液晶显示屏上将显示如左图2所示；
2

按下遥控器键盘上的“确定”键即可删除已学习的全部红外编码，按下“取消”键可取消这些操作。

四、全能遥控器对无线灯光/插座的控制操作
用全能遥控器控制操作无线灯光开关或无线插座之前，必须要经过对码操作，使用全能遥控器与无线灯光开关及无线插座建立起联系，该学习方法是无线学习，不需要对着所要学习的开关/插座。以对灯光控制为例如下：

1、学习开关地址码：
步骤
示意图
操作说明
1-1

选择房间号（如房间3），液晶显示屏将如左图所示
1-2

按下全能遥控器的【灯光】键进入“无线灯光”设备选中状态
1-3

一直按下开关上所要控制的灯光所在的按键不放（3秒以上），使开关进入“开关学习”或“开关清除”状态
1-4

按下全能遥控器上某个数字键（比如我们要以房间3的8号键控制该灯光）如左图所示
1-5

按下全能遥控器上的【学习】键发送开关学习命令，此时屏幕如图所示
1-6

开关学习成功后则开关对应的LED连续闪动3次，如果开关的8个地址组已经被学满则对应的LED连续闪动6次，这时松下开关上的按键

2、清除开关地址码：
步骤
示意图
操作说明
2-1

选择房间号（如房间3），液晶显示屏将如左图所示
2-2

按下全能遥控器的【灯光】键进入“无线灯光”设备选中状态
2-3

一直按下开关上所要控制的灯光所在的按键不放（3秒以上），使开关进入“开关学习”或“开关清除”状态
2-4

按下全能遥控器上某个数字键，，液晶显示屏将如左图所示
2-5

按下全能遥控器上的【CTRL】/【清除】键发送开关清除命令，此时，液晶显示屏将如左图所示
2-6

开关清除成功则对应的LED连续快速闪动6次
，这时松下开关上的按键

3、情景设置
步骤
示意图
操作说明
3-1

按下全能遥控器的【灯光】键进入“无线灯光”设备选中状态，，液晶显示屏将如左图所示
3-2

一直按下开关上所要控制的灯光所在的按键不放（3秒以上），对于非调光开关使其进入开（设置开灯）或关（设置关灯）状态，对于调光开关使其进入调光状态
3-3

按下全能遥控器上某个情景键（比如我们要以“情景2”键控制该灯光），此时，液晶显示屏将如左图所示
3-4

按下全能遥控器上的【学习】键发送情景设置命令，此时，液晶显示屏将如左图所示
3-5

情景设置成功后则开关对应的LED连续闪动3次，对于非调光开关这时松下开关上的按键即可；对于调光开关此时调光的速度会变慢，等到变到所需要的亮度时松开开关上的按键即可。
如果情景的8个地址组已经被设置满则对应的LED连续闪动6次

4、情景清除：
步骤
示意图
操作说明
4-1

按下全能遥控器的【灯光】键进入“无线灯光”设备选中状态
4-2

一直按下开关上所要控制的灯光所在的按键不放（3秒以上）
4-3

按下全能遥控器上某个情景键

4-4

按下全能遥控器上的【CTRL】/【清除】键发送情景清除命令，此时屏幕如图所示
4-5

情景清除成功则对应的LED连续快速闪动6次
，这时松下开关上的按键

5、开关控制：
步骤
示意图
操作说明
5-1

按下全能遥控器的【灯光】键进入“无线灯光”设备选中状态
5-2

按下【房间】键，选择房间号（如房间3）
5-3

按下全能遥控器上某个数字键（必须是已经与该开关学习成功的某个房间的某号键，如房间3的2号键），便可实现对“无线灯光开关”所连接灯具的开关控制，即原来灯具是打开的现在变成关闭，原来灯具是关闭的现在变成打开。
5-4

按下遥控器上的【V+】/【开】，可以将遥控器屏幕上显示的那个房间的那路灯打开（如打开房间3的2号灯）
5-5

按下遥控器上的【V-】/【关】键，可以将遥控器屏幕上显示的那个房间的那路灯关闭（如关闭房间3的2号灯）

6、情景控制
步骤
示意图
操作说明
6-1

按下全能遥控器的【灯光】，进入“无线灯光开关”设备选中状态
6-2

按下全能遥控器上的某个情景键（如情景1），便能使所有被该情景键设置过的开关进入所设置过的情景状态。
对于非调光开关情景状态就是开状态或关状态；
对于调光开关情景状态就是被该情景设置成功过的灯光亮度状态

7、调光控制（仅对调光开关有用）
步骤
示意图
操作说明
7-1

按下全能遥控器的【灯光】键进入“无线灯光”设备选中状态
7-2

按下【房间】键，选择房间号（如房间3）
7-3

按下全能遥控器上某个数字键选择该房间的某号灯（如2号灯）
7-4

按下全能遥控器上【】/【调光】键即可调光

8、对于插座、窗帘操作基本和灯光相同。

五、全能遥控器对红外设备的控制操作
全能遥控器要操作控制红外设备前必须通过红外编码学习，学习完后才可以使用。

1、全能遥控器单独使用时的操作说明
通过学习完的全能遥控器就可以用来遥控相对应的红外设备了，其操作步骤如下：
1

在主画面状态下按下全能遥控器的【房间】键（如房间2）
2

然后按下全能遥控器所要控制的红外设备键（【电视】、【空调】、【DVD】、【音响】其中一个），进入设备选中状态。例如【电视】，
3

最后按下要控制的键盘就可以象普通电视遥控器一样地去操作遥控了；
注：全能遥控器单独使用时,对红外设备的控制操作必须在房间号为“1”状态下才有效

无线收发器说明介绍
1. 无线收发器外观结构及说明
无线收发器外观结构如下图所示，它主要是接收全能遥控器所发出的无线指令，并协助全能遥控器完成对电器设备的控制。

图1
图1 无线收发器外观

2. 无线收发器功能特点
l 可接全能遥控器发出的无线控制信号，并发射相应的红外码来控制家电设备。
l 具有全方位的红外发射效果。
3. 无线收发器技术参数
l 电源：DC 12V±10%；
l 无线收发器可设置的有效房号为2至8号（1号可作为特殊用途）；
l 工作温度：0℃~50℃；
l 无线遥控距离：遥控距离：无阻隔>60m，普通室内环境（带非金属阻隔物）>25m；
l 红外遥控距离：>8m；
l 外形尺寸：直径=82mm 高度=40mm；

4. 无线收发器安装及操作说明
（一） 无线收发器的安装及接线

（1） 无线收发器的安装要求
为了使无线收发器能很好有效地接收及发射信号，其安装环境及位置有如下要求：
无线收发器不能距离家电设备太远，要在其有效红外遥控范围之内（最好6米内），无线收发器的红外发射管要对着家电设备且与家电红外接收窗的角度不能过大，其中间不能有阻隔物。
安装时可以试找几个不同点，不断调整，找出一个最合适的位置，以便达到最佳效果。

（2） 无线收发器的安装及接线
无线收发器的安装十分简单，只需用配套的两颗螺钉将无线收发器的底座固定在天花板或墙壁上，再将它的其余组成部分旋进底座卡紧即可。如下图所示：

图2
图2

无线收发器的电源接线有两种方式：一种是外部适配器电源插头连接方式，即把机壳侧面的圆形电源插头预开孔扳开，把输出为12V的适配器电源插头直接插入无线收发器的电源插座即可；另一种是从无线收发器内部电路板的接线端子接入电源方式，如图2所示，先拧开无线收发器的底座①，再把电源箱上的+12V输出或能提供+12V的任意供电设备的电源连接到无线收发器电路板内的CON2两芯电源接线端子上。
注： +12V电源连接可不分正负极性，但要注意电压值（电压最好在12V±5%内）。

（二）无线收发器的地址号（房间号）的设置
当装有多个无线收发器时，为了使全能遥控器及智能中控器有效识别控制每个房间里的红外设备，因而要为每个房间里的无线收发器设置不同的地址号，无线收发器电路板内的地址识别拨码开关SW1的设置见下表：

地址号
DIP1
DIP2
DIP3
DIP4
1
ON
ON
ON
保留位
2
OFF
ON
ON
3
ON
OFF
ON
4
OFF
OFF
ON
5
ON
ON
OFF
6
OFF
ON
OFF
7
ON
OFF
OFF
8
OFF
OFF
OFF
注：1号地址通常不用来控制红外设备，只作为系统特殊用途。

（三） 对码操作
在使用前，为了使无线收发器与全能遥控器建立起相应的用户关系，必须经过对码。
（1） 首先“全能遥控器”进入非【1】号的房间，然后按下全能遥控器已经学习了红外设备码的设备键（【电视】、【空调】、【DVD】、【音响】其中一个），进入设备选中状态。
（2） 按下“无线收发器”机壳侧面的“对码键”，放开手后其绿色指示灯闪亮，表示已进入对码状态。
（3） 此时，马上按下“全能遥控器”已经学习过红外设备码的按键（如刚才已经选中【电视】，而电视的电源键【】已经学习过红外码，此时只要按下电源键【】）即可完成对码。
若对码成功后，“无线收发器”的指示灯会长亮约2秒后熄灭。此时，无线收发器就会与全能遥控器建立起相对应的用户关系。
注意：每个收发器只识别最后对码操作的遥控器，如三个遥控器同时对收发器进行对码，只有最后对码的遥控器才可以控制，前面对码的遥控器均不可控制。

（四） 无线收发器的红外编码下载
无线收发器必须下载全能遥控器所学习的红外码才能对相应的电器设备进行控制。其操作步骤以下：

（1） 用所配的专用USB数据线连接通“无线收发器”与“全能遥控器”；
（2） 全能遥控器在主画面状态下（通常情况下按下【取消】键可回到主画面），如图3示，按下【学习】键，LCD液晶显示出现如下图4。

图4
图3

（3） 待数秒后，LCD液晶显示“成功”字样（如图5示），此时红外编码下载成功，如显示“失败”字样（如图6示），即表示下载不成功，需重复步骤（2）。

图5
图6
