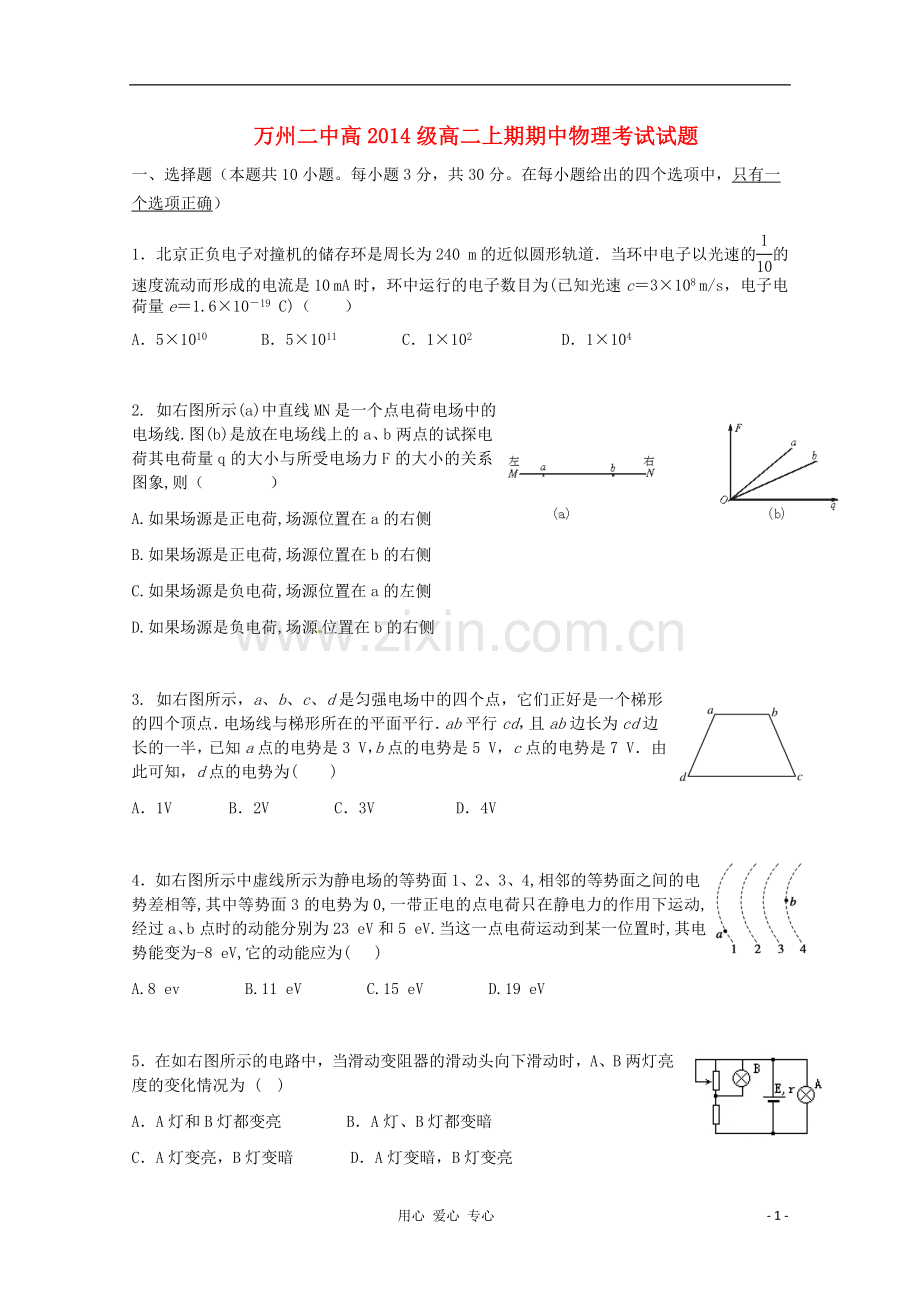

万州二中高2014级高二上期期中物理考试试题
一、选择题（本题共10小题。每小题3分，共30分。在每小题给出的四个选项中，只有一个选项正确）
1．北京正负电子对撞机的储存环是周长为240 m的近似圆形轨道．当环中电子以光速的的速度流动而形成的电流是10 mA时，环中运行的电子数目为(已知光速c＝3×108 m/s，电子电荷量e＝1.6×10－19 C)（ ）
A．5×1010 B．5×1011 C．1×102 D．1×104

2. 如右图所示(a)中直线MN是一个点电荷电场中的电场线.图(b)是放在电场线上的a、b两点的试探电荷其电荷量q的大小与所受电场力F的大小的关系图象,则（ ）
A.如果场源是正电荷,场源位置在a的右侧
B.如果场源是正电荷,场源位置在b的右侧
C.如果场源是负电荷,场源位置在a的左侧
D.如果场源是负电荷,场源位置在b的右侧

3. 如右图所示，a、b、c、d是匀强电场中的四个点，它们正好是一个梯形的四个顶点．电场线与梯形所在的平面平行．ab平行cd，且ab边长为cd边长的一半，已知a点的电势是3 V，b点的电势是5 V，c点的电势是7 V．由此可知，d点的电势为(　　)
A．1V　　　 B．2V C．3V D．4V

4．如右图所示中虚线所示为静电场的等势面1、2、3、4,相邻的等势面之间的电势差相等,其中等势面3的电势为0,一带正电的点电荷只在静电力的作用下运动,经过a、b点时的动能分别为23 eV和5 eV.当这一点电荷运动到某一位置时,其电势能变为-8 eV,它的动能应为( )
A.8 ev B.11 eV C.15 eV D.19 eV

5．在如右图所示的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为 ( )
A．A灯和B灯都变亮 B．A灯、B灯都变暗
C．A灯变亮，B灯变暗 D．A灯变暗，B灯变亮
O
x
y
＋Q
－Q
C
D
E
6．如右图所示所示，直角坐标系xOy，在x轴上固定着关于O点对称的等量异号点电荷+Q和－Q，C、D、E三点的坐标分别为C（0，a），D（b，0）和 E（b，a）。将一个点电荷+q从O移动到D，电场力对它做功为W1，将这个点电荷从C移动到E，电场力对它做功为W2。下列判断正确的是（ ）
A．两次移动电荷电场力都做正功，并且W1=W2
B．两次移动电荷电场力都做正功，并且W1＞W2
C．两次移动电荷电场力都做负功，并且W1=W2
D．两次移动电荷电场力都做负功，并且W1＞W2

7、如右图所示在平板电容器A、B两板上加上如右图所示的交变电压，开始时B板电势比A板高，这时两板中间原来静止的电子在电场力作用下开始运动，设A、B两板间的距离足够大，则下述说法中正确的是（ ）
A、电子先向A板运动，然后向B板运动，再返向A板做周期性来回运动
B、电子一直向A板运动
C、电子一直向B板运动
D、电子先向B板运动，然后向A板运动，再返回B板做周期性来回运动

8．如右图所示，一个带电粒子，从粒子源飘入（初速度很小，可忽略不计）电压为U1的加速电场，经加速后从小孔S沿平行金属板A、B的中心线射入，A、B板长为L，相距为d，电压为U2。则带电粒子能从A、B板间飞出，应该满足的条件是( )
A． B．
C． D．

A
θ
a b
E
R
9．如右图所示竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接。绝缘线与左极板的夹角为θ。当滑动变阻器R的滑片在a位置时，电流表的读数为I1，夹角为θ1；当滑片在b位置时，电流表的读数为I2，夹角为θ2，则 （ ）
Ａ．θ1<θ2，I1<I2 Ｂ．θ1>θ2，I1>I2 Ｃ．θ1=θ2，I1=I2 Ｄ．θ1<θ2，I1=I2

10、如右图所示，在倾角37°的斜面两端，垂直于斜面方向固定两个弹性板，两板相距2米，质量10克，带电量1×10-7库仑的物体与斜面的摩擦系数为0.2，物体在斜面中点时速度大小为10米/秒，物体在运动中与弹性板碰撞中机械能不损失，物体在运动中电量不变，若匀强电场场强E=2×106牛/库，求物体在斜面上通过的路程为（ ）（g=10米/秒2）
A. 10m B. 20m C.30 m D.40m

二、不定项选择题（本题共5小题。每小题4分，共20分。在每小题给出的四个选项中，至少有一个选项正确。漏选得2分，错选得0分。）
11. 如右图所示某学生在研究串联电路电压特点的实验时，连接成如图所示的电路，接通S后，他将大内阻的电压表并联在A、C两点间，电压表读数为U，当并联在A、B两点间时，电压表读数也为U，当并联在B、C两点间时，电压表的读数为零，则出现此种情况的原因可能是(R1、R2的阻值相差不大)(　　)
A．AB段断路 B．BC段断路 C．AB段短路 D．BC段短路

12．如右图所示为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是(　　)
A．电动势E1＝E2，发生短路时的电流I1＞ I2
B．电动势E1=E2，内阻r1＞r2
C．电动势E1＞E2，内阻 r1＜ r2
D．当两电源的工作电流变化量相同时，电源2的路端电压变化大

13．如右图所示，电源电动势为E，内阻为r，R0为定值电阻，R为可变电阻，且其总阻值R＞R-0+r，则当可变电阻的滑动触头由A向B移动时（ ）
A．电源内部消耗的功率越来越大，电源的供电效率越来越低
B．R、R0上功率均越来越大
C．R0上功率越来越大，R上功率先变大后变小
D．R-0上功率越来越大，R上功率先变小后变大

14．如右图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地.一带电油滴位于电容器中的P点且恰好处于平衡状态.现将平行板电容器的上极板竖直向上移动一小段距离(　　)
A.带电油滴将沿竖直方向向上运动
B.P点的电势将降低
C.带电油滴的电势能将减小
D.若电容器的电容减小，则极板带电量将减少

15．如右图所示绝缘水平面上固定一正点电荷Q，另一质量为m、电荷量为 -q（q>O）的滑块（可看作点电荷）从a点以初速度沿水平面向Q运动，到达b点时速度减为零，a、b间距离为s，滑块与水平面间的动摩擦因数为，重力加速度为g，.以下判断正确是（ ）
A．滑块在运动过程中所受Q的库仑力不可能大于滑动摩擦力
B．滑块在运动过程的中间时刻，速度的大小小于
C．此过程中产生的内能
D．Q产生的电场中，a、b两点间的电势差为Uab=
三、实验题（本题共34小题，共 10分，其中最后一题4分其他两题3分）
16．请根据伏特表与电流表的改装原理回答以下问题：
①．一个电流计的满偏电流Ig=100μA，内阻为600Ω，要把它改装成一个量程为0.6A的电流表，则应在电流计上（ ）
A．串联一个5.4kΩ的电阻 B．串联一个约0.1Ω的电阻
C．并联一个约0.1Ω的电阻 D．并联一个5.4kΩ的电阻

②．一个电压表是由电流表G和电阻R串联而成，如右图所示，若使用过程中发现电压表的示数总比准确值稍小一些，采取下列哪种措施可以改进（ ）
A．在R上串联一个比R大得多的电阻
B．在R上串联一个比R小得多的电阻
C．在R上并联一个比R大得多的电阻
D．在R上并联一个比R小得多的电阻

A1
A2
V2
V1
③．四个相同的电流表分别改装成两个安培表和两个电压表，安培表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，把它们按右图接触电路中( )
A．A1的读数比A2的读数大
B．A1指针偏转角度比A2指针偏转角度大
C．V1读数比V2读数大
D．V1指针偏转角度比V2指针偏转角度大

四、计算题：本题共4小题，共40分. 解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位.
17．如图所示的电路中，电源电动势E＝6.0 V，内阻r＝0.6 Ω，电阻R2＝0.5 Ω，当开关S断开时；电流表的示数为1.5 A，电压表的示数为3.0 V，试求：
(1)电阻R1和R3的阻值；
(2)当S闭合后，电压表的示数、以及R2上消耗的电功率．

18、如图所示电路中,电源电动势E=9 V,内阻r=2 Ω,定值电阻R1=6 Ω,R2=10 Ω,R3=6 Ω,电容器的电容C=10 μF.
(1)保持开关S1､S2闭合,求电容器的带电荷量;
(2)保持开关S1闭合,将开关S2断开,求断开开关S2后流过电阻R2的电荷量.

19．如图所示，ABCD为竖立放在场强为E＝104 V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的半圆环，轨道的水平部分与半圆环相切，A为水平轨道上的一点，而且A＝R＝0.2 m.把一质量m＝0.1kg、带电量q＝10－4C的小球，放在水平轨道的A点由静止开始释放后，在轨道的内侧运动.(g取10 m/s2)求：
(1)它到达C点时的对轨道压力是多大？
(2)若将场强方向改为竖直向下，则从A点以多大的速度释放，小球在运动过程中不会脱离轨道？

20．如图所示，在长为2L、宽为L的区域内有正好一半空间有场强为E、方向平行于短边的匀强电场，有一个质量为ｍ，电量为ｅ的电子，以平行于长边的速度v0从区域的左上角A点射入该区域，不计电子所受重力，要使这个电子能从区域的右下角的B点射出，求：
（1）无电场区域位于区域左侧一半内时，如图甲所示,电子的初速应满足什么条件？
（2）无电场区域的左边界离区域左边的距离为x时，如图乙所示，电子的初速又应满足什么条件？

万州二中高2012级高二上期中期物理考试试题
一、选择题（本题共10小题。每小题3分，共30分。在每小题给出的四个选项中，只有一个选项正确）
1．北京正负电子对撞机的储存环是周长为240 m的近似圆形轨道．当环中电子以光速的的速度流动而形成的电流是10 mA时，环中运行的电子数目为(已知光速c＝3×108 m/s，电子电荷量e＝1.6×10－19 C) （ B ）
A．5×1010 B．5×1011 C．1×102 D．1×104

2.图(a)中直线MN是一个点电荷电场中的电场线.图(b)是放在电场线上的a、b两点的试探电荷其电荷量q的大小与所受电场力F的大小的关系图象,则（ C ）
A.如果场源是正电荷,场源位置在a的右侧
B.如果场源是正电荷,场源位置在b的右侧
C.如果场源是负电荷,场源位置在a的左侧
D.如果场源是负电荷,场源位置在b的右侧

3.如右图，a、b、c、d是匀强电场中的四个点，它们正好是一个梯形的四个顶点．电场线与梯形所在的平面平行．ab平行cd，且ab边长为cd边长的一半，已知a点的电势是3 V，b点的电势是5 V，c点的电势是7 V．由此可知，d点的电势为(　　)
A．1V　　　 B．2V C．3V D．4V

4．如图中虚线所示为静电场的等势面1、2、3、4,相邻的等势面之间的电势差相等,其中等势面3的电势为0,一带正电的点电荷只在静电力的作用下运动,经过a、b点时的动能分别为23 eV和5 eV.当这一点电荷运动到某一位置时,其电势能变为-8 eV,它的动能应为( D )
A.8 ev B.11 eV C.15 eV D.19 eV

5．在图3的电路中，当滑动变阻器的滑动头向下滑动时，A、B两灯亮度的变化情况为 (B)
A．A灯和B灯都变亮 B．A灯、B灯都变暗
C．A灯变亮，B灯变暗 D．A灯变暗，B灯变亮
O
x
y
＋Q
－Q
C
D
E

6．（2011朝阳期末）如图所示，直角坐标系xOy，在x轴上固定着关于O点对称的等量异号点电荷+Q和－Q，C、D、E三点的坐标分别为C（0，a），D（b，0）和 E（b，a）。将一个点电荷+q从O移动到D，电场力对它做功为W1，将这个点电荷从C移动到E，电场力对它做功为W2。下列判断正确的是（ B ）
A．两次移动电荷电场力都做正功，并且W1=W2
B．两次移动电荷电场力都做正功，并且W1＞W2
C．两次移动电荷电场力都做负功，并且W1=W2
D．两次移动电荷电场力都做负功，并且W1＞W2
图9
7、在平板电容器A、B两板上加上如图9右图所示的交变电压，开始时B板电势比A板高，这时两板中间原来静止的电子在电场力作用下开始运动，设A、B两板间的距离足够大，则下述说法中正确的是（ C ）
A、电子先向A板运动，然后向B板运动，再返向A板做周期性来回运动
B、电子一直向A板运动
C、电子一直向B板运动
D、电子先向B板运动，然后向A板运动，再返回B板做周期性来回运动

8．如图所示，一个带电粒子，从粒子源飘入（初速度很小，可忽略不计）电压为U1的加速电场，经加速后从小孔S沿平行金属板A、B的中心线射入，A、B板长为L，相距为d，电压为U2。则带电粒子能从A、B板间飞出，应该满足的条件是( C )
A． B．
C． D．

A
θ
a b
E
R
9．竖直放置的一对平行金属板的左极板上用绝缘线悬挂了一个带正电的小球，将平行金属板按图所示的电路图连接。绝缘线与左极板的夹角为θ。当滑动变阻器R的滑片在a位置时，电流表的读数为I1，夹角为θ1；当滑片在b位置时，电流表的读数为I2，夹角为θ2，则 （ D ）
Ａ．θ1<θ2，I1<I2 Ｂ．θ1>θ2，I1>I2 Ｃ．θ1=θ2，I1=I2 Ｄ．θ1<θ2，I1=I2

10、如图所示，在倾角37°的斜面两端，垂直于斜面方向固定两个弹性板，两板相距2米，质量10克，带电量1×10-7库仑的物体与斜面的摩擦系数为0.2，物体在斜面中点时速度大小为10米/秒，物体在运动中与弹性板碰撞中机械能不损失，物体在运动中电量不变，若匀强电场场强E=2×106牛/库，求物体在斜面上通过的路程为（D）（g=10米/秒2）
A.10m B.20m C.30 m D.40m

二、不定项选择题（本题共5小题。每小题4分，共20分。在每小题给出的四个选项中，至少有一个选项正确）
11.某学生在研究串联电路电压特点的实验时，连接成如图所示的电路，接通S后，他将大内阻的电压表并联在A、C两点间，电压表读数为U，当并联在A、B两点间时，电压表读数也为U，当并联在B、C两点间时，电压表的读数为零，则出现此种情况的原因可能是(R1、R2的阻值相差不大)(　AD　)
A．AB段断路 B．BC段断路 C．AB段短路 D．BC段短路

12．图1为两个不同闭合电路中两个不同电源的U-I图像，下列判断正确的是 [AD]
A．电动势E1＝E2，发生短路时的电流I1＞ I2
B．电动势E1=E2，内阻r1＞r2
C．电动势E1＞E2，内阻 r1＜ r2
D．当两电源的工作电流变化量相同时，电源2的路端电压变化大

13．如图14—2所示，电源电动势为E，内阻为r，R0为定值电阻，R为可变电阻，且其总阻值R＞R-0+r，则当可变电阻的滑动触头由A向B移动时（ AC ）
A．电源内部消耗的功率越来越大，电源的供电效率越来越低21世纪教育网
B．R、R0上功率均越来越大
C．R0上功率越来越大，R上功率先变大后变小
D．R-0上功率越来越大，R上功率先变小后变大

14．如图所示，平行板电容器与电动势为E的直流电源(内阻不计)连接，下极板接地.一带电油滴位于电容器中的P点且恰好处于平衡状态.现将平行板电容器的上极板竖直向上移动一小段距离(　BD　)
A.带电油滴将沿竖直方向向上运动
B.P点的电势将降低
C.带电油滴的电势能将减小
D.若电容器的电容减小，则极板带电量将减少

15．绝缘水平面上固定一正点电荷Q，另一质量为m、电荷量为 -q（q>O）的滑块（可看作点电荷）从a点以初速度沿水平面向Q运动，到达b点时速度减为零，a、b间距离为s，滑块与水平面间的动摩擦因数为，重力加速度为g，.以下判断正确是（ ABD ）
A．滑块在运动过程中所受Q的库仑力不可能大于滑动摩擦力
B．滑块在运动过程的中间时刻，速度的大小小于
C．此过程中产生的内能
D．Q产生的电场中，a、b两点间的电势差为Uab=
三、实验题（本题共4小题，共 12分）
16．请根据伏特表与电流表的改装原理回答以下问题：
①、一个电流计的满偏电流Ig=100μA，内阻为600Ω，要把它改装成一个量程为0.6A的电流表，则应在电流计上（ C ）
A．串联一个5.4kΩ的电阻 B．串联一个约0.1Ω的电阻
C．并联一个约0.1Ω的电阻 D．并联一个5.4kΩ的电阻

②．一个电压表是由电流表G和电阻R串联而成，如右图所示，若使用过程中发现电压表的示数总比准确值稍小一些，采取下列哪种措施可以改进（ C ）
A．在R上串联一个比R大得多的电阻
B．在R上串联一个比R小得多的电阻
C．在R上并联一个比R大得多的电阻
D．在R上并联一个比R小得多的电阻
A1
A2
V2
V1

③. 四个相同的电流表分别改装成两个安培表和两个电压表，安培表A1的量程大于A2的量程，电压表V1的量程大于V2的量程，把它们按右图接触电路中(AC )
A．A1的读数比A2的读数大
B．A1指针偏转角度比A2指针偏转角度大
C．V1读数比V2读数大
D．V1指针偏转角度比V2指针偏转角度大

④.有一未知电阻Rx，为了较准确地测出电阻值，先后用如图所示的甲、乙两种电路进行测试，利用甲电路测得的数据为2.7 V、5.0 mA，利用乙电路测得的数据为2.8 V、4.0 mA，那么该电阻测量值较准确的数值等于_____Ω，测量值与真实值的偏差情况是_____．

四、计算题：本题共4小题，共38分. 解答应写出必要的文字说明、方程式和重要的演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位.
17．如图所示的电路中，电源电动势E＝6.0 V，内阻r＝0.6 Ω，电阻R2＝0.5 Ω，当开关S断开时；电流表的示数为1.5 A，电压表的示数为3.0 V，试求：
(1)电阻R1和R3的阻值；
(2)当S闭合后，电压表的示数、以及R2上消耗的电功率．

10、解析：(1)R3＝＝ Ω＝2.0 Ω
由于E＝I3(R1＋R3＋r)
代入数据有6.0＝1.5(R1＋2.0＋0.6)
解得：R1＝1.4 Ω.
(2)S闭合后，R总＝R1＋r＋＝2.4 Ω
电压表的示数 U＝×＝×0.4 V＝1.0 V
R2上消耗的功率 P2＝＝ W＝2.0 W.
答案：(1)1.4 Ω　2.0 Ω　(2)1.0 V　2.0 W

18、如图所示电路中,电源电动势E=9 V,内阻r=2 Ω,定值电阻R1=6 Ω,R2=10 Ω,R3=6 Ω,电容器的电容C=10 μF.
(1)保持开关S1､S2闭合,求电容器的带电荷量;
(2)保持开关S1闭合,将开关S2断开,求断开开关S2后流过电阻R2的电荷量.
14、解析:(1)S1､S2闭合,则R1､R2串联,电容器与R1并联,

故电容器所带电荷量
Q=CUC=10×10-6×3 C=3×10-5 C.
(2)S1闭合,S2断开后UC=E,电容所带电荷量Q′=CE=10×10-6×9 C=9×10-5 C,增加的电荷量通过R2,故流过R2的电荷量ΔQ=Q′-Q=6×10-5 C.

19．如图所示，ABCD为竖立放在场强为E＝104 V/m的水平匀强电场中的绝缘光滑轨道，其中轨道的BC部分是半径为R的半圆环，轨道的水平部分与半圆环相切，A为水平轨道上的一点，而且A＝R＝0.2 m.把一质量m＝0.15kg、带电量q＝10－4C的小球，放在水平轨道的A点由静止开始释放后，在轨道的内侧运动.(g取10 m/s2)求：
(1)它到达C点时的对轨道压力是多大？
(2)若让小球不离开轨道，则开始释放点离B点的距离范围？
解析：(1)由A点到C点应用动能定理
有Eq(AB＋R)－mgR＝mv
而F-Eq= mv/R得FC＝3N
(2)在D点，小球要安全通过必有mg+Eq≤m
设释放点距B点的距离为x m，由动能定理得：
可得vo≥4 m/s.
而运动到C点时速度恰为0，也可不脱离轨道：可得vo≤
答案：(1)2 m/s　　(2) vo≥4 m/s.或vo≤
20．如图所示，在长为2L、宽为L的区域内有正好一半空间有场强为E、方向平行于短边的匀强电场，有一个质量为ｍ，电量为ｅ的电子，以平行于长边的速度v0从区域的左上角A点射入该区域，不计电子所受重力，要使这个电子能从区域的右下角的B点射出，求：

（1）无电场区域位于区域左侧一半内时，如图甲所示,
电子的初速应满足什么条件；
（2）无电场区域的左边界离区域左边的距离为x时，如图乙所示，电子的初速又应满足什么条件；

5．解析：⑴左侧一半无场，电子匀速运动.右侧一半类平抛运动的侧向位移为L，在电场中由电场力作用产生的加速度为， 2分
又， 2分 得 1分
（2）无电场的一半区域位于距左侧x处，则电子先做类平抛运动，接着做匀速直线运动，最后做类斜下抛运动.但水平方向上一直匀速运动，在竖直方向上匀加速时间和匀速时间各为一半，即.设竖直方向上匀速运动的速度为V，则有 3分
又电子恰从区域的右下角射出，故， 3分
解得. 1分
