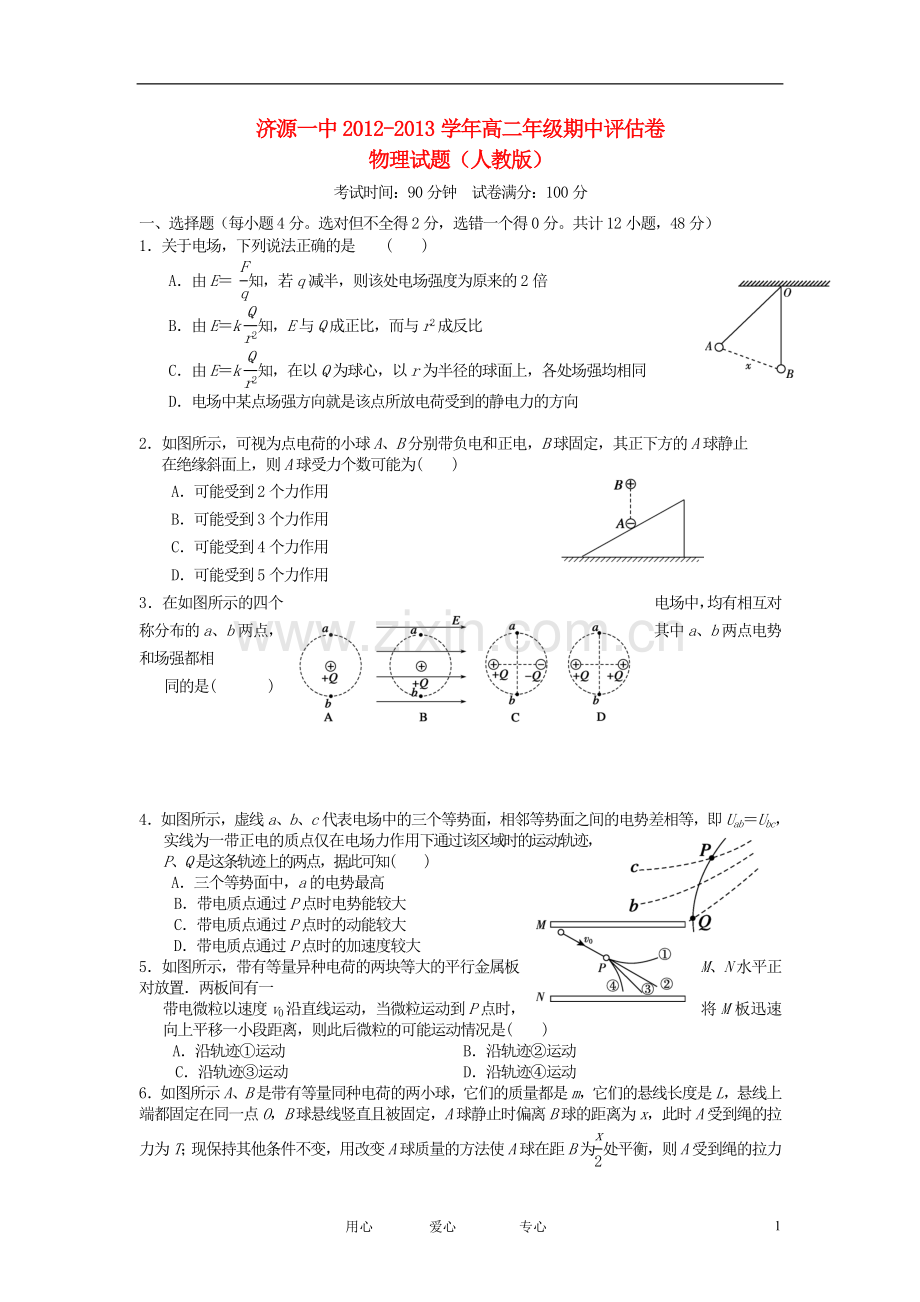

济源一中2012-2013学年高二年级期中评估卷
物理试题（人教版）
考试时间：90分钟 试卷满分：100分
一、选择题（每小题4分。选对但不全得2分，选错一个得0分。共计12小题，48分）
1．关于电场，下列说法正确的是 ( )
A．由E＝ 知，若q减半，则该处电场强度为原来的2倍
B．由E＝k知，E与Q成正比，而与r2成反比
C．由E＝k知，在以Q为球心，以r为半径的球面上，各处场强均相同
D．电场中某点场强方向就是该点所放电荷受到的静电力的方向
2．如图所示，可视为点电荷的小球A、B分别带负电和正电，B球固定，其正下方的A球静止
在绝缘斜面上，则A球受力个数可能为( )
A．可能受到2个力作用
B．可能受到3个力作用
C．可能受到4个力作用
D．可能受到5个力作用
3．在如图所示的四个电场中，均有相互对称分布的a、b两点，其中a、b两点电势和场强都相
同的是( )
4．如图所示，虚线a、b、c代表电场中的三个等势面，相邻等势面之间的电势差相等，即Uab＝Ubc，实线为一带正电的质点仅在电场力作用下通过该区域时的运动轨迹，P、Q是这条轨迹上的两点，据此可知( )
A．三个等势面中，a的电势最高
B．带电质点通过P点时电势能较大
C．带电质点通过P点时的动能较大
D．带电质点通过P点时的加速度较大
5．如图所示，带有等量异种电荷的两块等大的平行金属板M、N水平正对放置．两板间有一
带电微粒以速度v0沿直线运动，当微粒运动到P点时，将M板迅速向上平移一小段距离，则此后微粒的可能运动情况是( )
A．沿轨迹①运动 B．沿轨迹②运动
C．沿轨迹③运动 D．沿轨迹④运动
6．如图所示A、B是带有等量同种电荷的两小球，它们的质量都是m，它们的悬线长度是L，悬线上端都固定在同一点O，B球悬线竖直且被固定，A球静止时偏离B球的距离为x，此时A受到绳的拉力为T；现保持其他条件不变，用改变A球质量的方法使A球在距B为处平衡，则A受到绳的拉力为( )
A．T B．2T C．4T D．8T
E
球1
球2

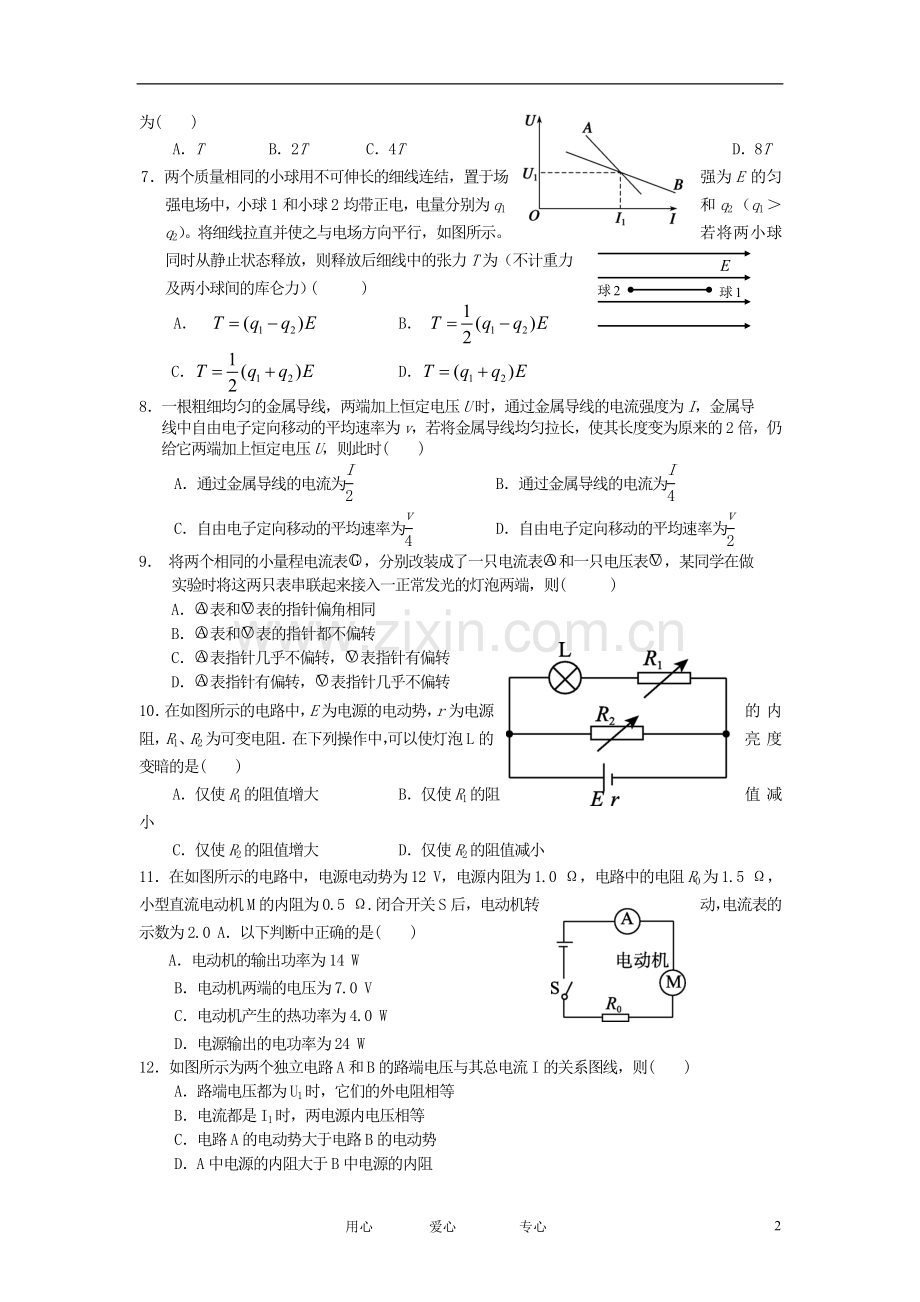

7．两个质量相同的小球用不可伸长的细线连结，置于场强为E的匀强电场中，小球1和小球2均带正电，电量分别为q1和q2（q1＞q2）。将细线拉直并使之与电场方向平行，如图所示。若将两小球同时从静止状态释放，则释放后细线中的张力T为（不计重力及两小球间的库仑力）( )
A． B．
C． D．
8．一根粗细均匀的金属导线，两端加上恒定电压U时，通过金属导线的电流强度为I，金属导
线中自由电子定向移动的平均速率为v，若将金属导线均匀拉长，使其长度变为原来的2倍，仍给它两端加上恒定电压U，则此时( )
A．通过金属导线的电流为 B．通过金属导线的电流为
C．自由电子定向移动的平均速率为 D．自由电子定向移动的平均速率为
9． 将两个相同的小量程电流表，分别改装成了一只电流表和一只电压表，某同学在做
实验时将这两只表串联起来接入一正常发光的灯泡两端，则( )
A．表和表的指针偏角相同
B．表和表的指针都不偏转
C．表指针几乎不偏转，表指针有偏转
D．表指针有偏转，表指针几乎不偏转
10．在如图所示的电路中，E为电源的电动势，r为电源的内阻，R1、R2为可变电阻．在下列操作中，可以使灯泡L的亮度变暗的是( )
A．仅使R1的阻值增大 B．仅使R1的阻值减小
C．仅使R2的阻值增大 D．仅使R2的阻值减小
11．在如图所示的电路中，电源电动势为12 V，电源内阻为1.0 Ω，电路中的电阻R0为1.5 Ω，小型直流电动机M的内阻为0.5 Ω.闭合开关S后，电动机转动，电流表的示数为2.0 A．以下判断中正确的是( )
A．电动机的输出功率为14 W
B．电动机两端的电压为7.0 V
C．电动机产生的热功率为4.0 W
D．电源输出的电功率为24 W
12．如图所示为两个独立电路A和B的路端电压与其总电流I的关系图线，则( )
A．路端电压都为U1时，它们的外电阻相等
B．电流都是I1时，两电源内电压相等
C．电路A的电动势大于电路B的电动势
D．A中电源的内阻大于B中电源的内阻
二、 实验题
13．(6分）某学习小组用伏安法测量一未知电阻Rx的阻值，给定器材及规格为：电流表A(量程为0～5 mA，内阻约为10 Ω)；电压表V(量程为0～3 V，内阻约为3 kΩ)；滑动变阻器(最大阻值约为50 Ω)；电源E(电动势约3 V)；开关S、导线若干．
（1）未知电阻的阻值范围，先采用如上右图所示的电路试测，读得电压表示数大约为2.0 V，电流表示数大约为4.0 mA，则未知电阻的阻值Rx大约为__________Ω.
（2）经分析，该电路测量误差较大，需要作改进．请在答题卷虚线框内画出改进后的测量原理图．
（3）用改进后的电路进行测量，其测量值_________(选填“等于”、“小于”或“大于”)真实值．
14．(6分）在”测定金属的电阻率”的实验中，某同学进行了如下测量：
（1）用毫米刻度尺测量接入电路中的被测金属丝的有效长度，测量3次，求出其平均值l，其
中一次测量结果如图甲所示，金属丝的另一端与刻度尺的零刻线对齐，图中读数为________cm.用螺旋测微器测量金属丝的直径，选不同的位置测量3次，求出其平均值d, 其中一次测量结果如图乙所示，图中读数为________mm.
（2）请你根据下图所示的电路图在实物图（见答题卷）中进行实物连线．(电流表选0.6 A量程，
电压表选3 V量程)
三、 计算论述题（共计40分）
15．(10分)如图所示的电路中，电源的电动势E＝3.0 V，内阻r＝1.0 Ω，R1＝10 Ω，R2＝10 Ω，R3＝30 Ω，R4＝35 Ω，电容器的电容C＝100 μF，电容器原来不带电，求接通开关S后流 过R4的总电荷量．
A
O1
O2
P2
P1
L
L
U1
M
N
灯丝
16．（10分）如图是示波管的示意图。电子从灯丝发射出来经电压为U1=1000V的电场加速后，从加速极板A上的小孔O1射出，沿中心线O1O2进入MN间的偏转电场。O1O2与偏转电场方向垂直，偏转电场的电压为U2=400V。经过偏转电场的右端P1点离开偏转电场，然后打在垂直O1O2放置的荧光屏上的P2点。已知平行金属极板MN间的距离为d=10cm，极板长度为L=10cm，极板的右端与荧光屏之间的距离也为L。不计电子之间的相互作用力及其所受的重力，电子离开灯丝时的初速度忽略不计。求电子打在荧光屏上时偏离中心线O1O2的距离。
17．(10分)如图所示，R为电阻箱，V为理想电压表．当电阻箱读数为R1=2Ω时，电压表读数
为U1=4 V；当电阻箱读数为R2=5Ω时，电压表读数为U2=5 V．求：
（1）电源的电动势E和内阻r
（2）当电阻箱R读数为多少时，电源的输出功率最大?最大值Pm
多少?
18．（10分）如图所示，光滑绝缘的圆形轨道BCDG位于竖直平面内，轨道半径为R，下端与水平绝缘轨道在B点平滑连接，整个轨道处在水平向左的匀强电场中．现有一质量为m、 带正电的小滑块(可视为质点)置于水平轨道上，滑块受到的电场力大小为mg，滑块与水 平轨道间的动摩擦因数为0.5，重力加速度为g.
（1）若滑块从水平轨道上距离B点为x＝3R的A点由静止释放，求滑块到达与圆心O等高的
C点时的速度大小；
（2）改变x的大小，使滑块恰好始终沿轨道滑行，且从G点飞出轨道，求滑块在圆轨道上滑
行过程中的最小速度大小．
济源一中2012-2013学年高二年级期中教学评估卷物理答案
一、 选择题（每小题4分。选对但不全得2分，选错一个得0分。共计12小题，48分）
1、B 2、AC 3、C 4、BD 5、B 6、D 7、B 8、BD 9、C 10、AD 11、B 12、ACD
二、实验题（每空2分，共计12分）
13、(1)500 (2)如图所示 (3) 大于
14、(1)24.14(24.13～24.15) 0.519(0.518～0.520) (2)如图所示
三、计算论述题
15、（10分）2.0×10－4C
[解析] 由串并联电路规律得
外电路电电阻R＝＝ Ω＝8 Ω
由欧姆定律，通过电源的电流
I＝＝ A＝ A
电源的路端电压U＝E－Ir＝3.0 V－×1.0 V＝ V
电阻R3两端电压U3＝＝× V＝2 V
开关接通后电容器带电荷量Q＝CUC＝CU3＝100×10－6×2 C＝2.0×10－4 C
所以流过R4的电荷量为Q＝2.0×10－4 C
16、（10分）
解析：加速
偏转 相似关系
联立解得 Y=0.03m。
17、（10分）解析：（1）由闭合电路欧姆定律：，
联立以上两式并代入数据解得：，
（2）由电功率表达式：
将上式变形为：
由上式可知时有最大值：
18、（10分）(1) (2)
[解析] (1)设滑块到达C点时的速度为v，由动能定理得
qE(x＋R)－μmgx－mgR＝mv2－0，
而qE＝，
解得v＝.
(2)要使滑块恰好始终沿轨道滑行，则滑至圆轨道DG间某点时由电场力和重力的合力提供向心力，此时的速度最小(设为vn)，则有
＝m
解得vn＝.
6
用心 爱心 专心
