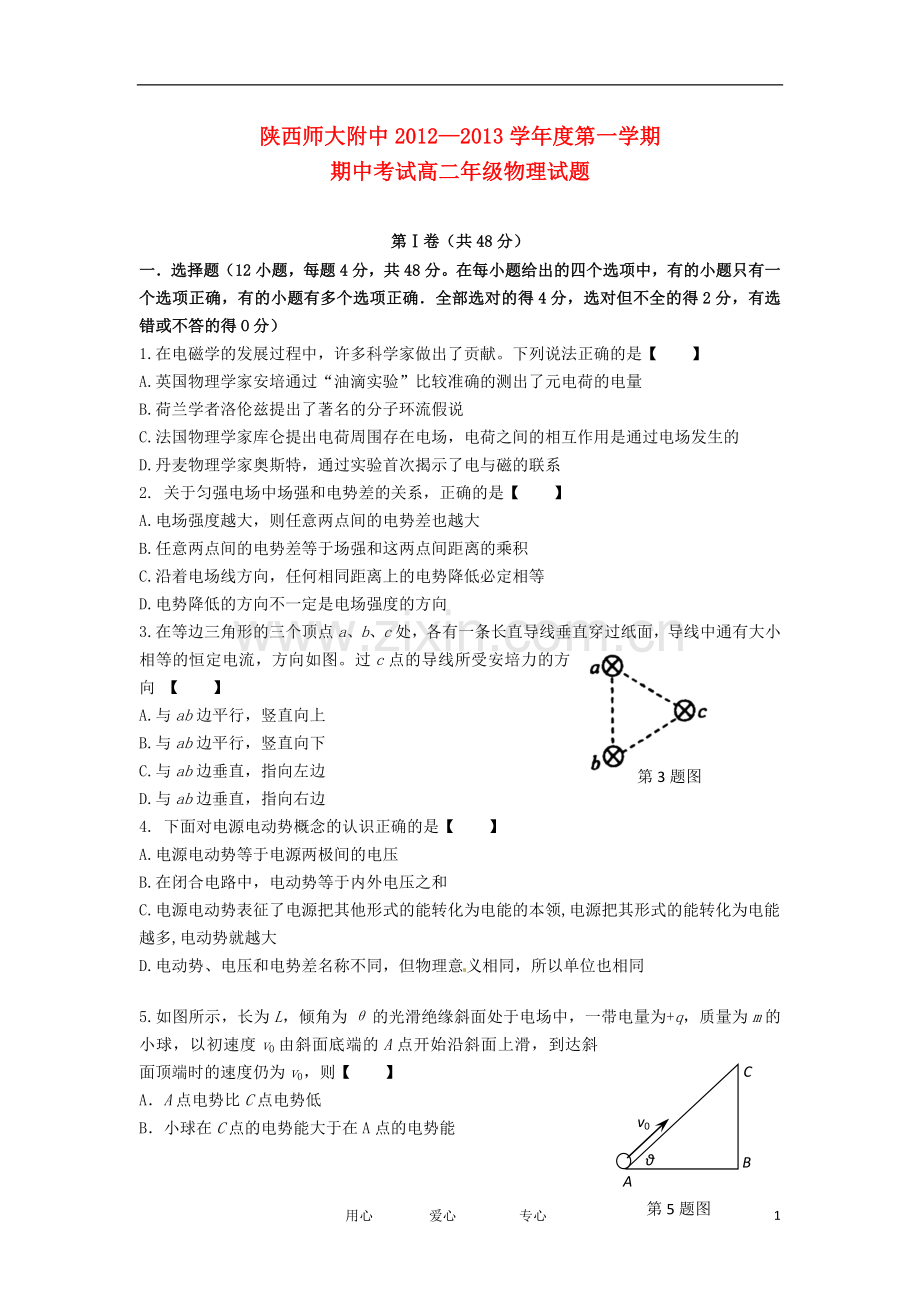

陕西师大附中2012—2013学年度第一学期
期中考试高二年级物理试题
第Ⅰ卷（共48分）
一．选择题（12小题，每题4分，共48分。在每小题给出的四个选项中，有的小题只有一个选项正确，有的小题有多个选项正确．全部选对的得4分，选对但不全的得2分，有选错或不答的得O分）
1.在电磁学的发展过程中，许多科学家做出了贡献。下列说法正确的是【 】
A.英国物理学家安培通过“油滴实验”比较准确的测出了元电荷的电量
B.荷兰学者洛伦兹提出了著名的分子环流假说
C.法国物理学家库仑提出电荷周围存在电场，电荷之间的相互作用是通过电场发生的
D.丹麦物理学家奥斯特，通过实验首次揭示了电与磁的联系
2. 关于匀强电场中场强和电势差的关系，正确的是【 】
A.电场强度越大，则任意两点间的电势差也越大
B.任意两点间的电势差等于场强和这两点间距离的乘积
C.沿着电场线方向，任何相同距离上的电势降低必定相等
D.电势降低的方向不一定是电场强度的方向
第3题图
3.在等边三角形的三个顶点a、b、c处，各有一条长直导线垂直穿过纸面，导线中通有大小相等的恒定电流，方向如图。过c点的导线所受安培力的方向 【 】
A.与ab边平行，竖直向上
B.与ab边平行，竖直向下
C.与ab边垂直，指向左边
D.与ab边垂直，指向右边
4. 下面对电源电动势概念的认识正确的是【 】
A.电源电动势等于电源两极间的电压
B.在闭合电路中，电动势等于内外电压之和
C.电源电动势表征了电源把其他形式的能转化为电能的本领,电源把其形式的能转化为电能越多,电动势就越大
D.电动势、电压和电势差名称不同，但物理意义相同，所以单位也相同
θ
A
B
C
v0
第5题图
5.如图所示，长为L，倾角为θ的光滑绝缘斜面处于电场中，一带电量为+q，质量为m的小球，以初速度v0由斜面底端的A点开始沿斜面上滑，到达斜面顶端时的速度仍为v0，则【 】
A．A点电势比C点电势低
B．小球在C点的电势能大于在A点的电势能

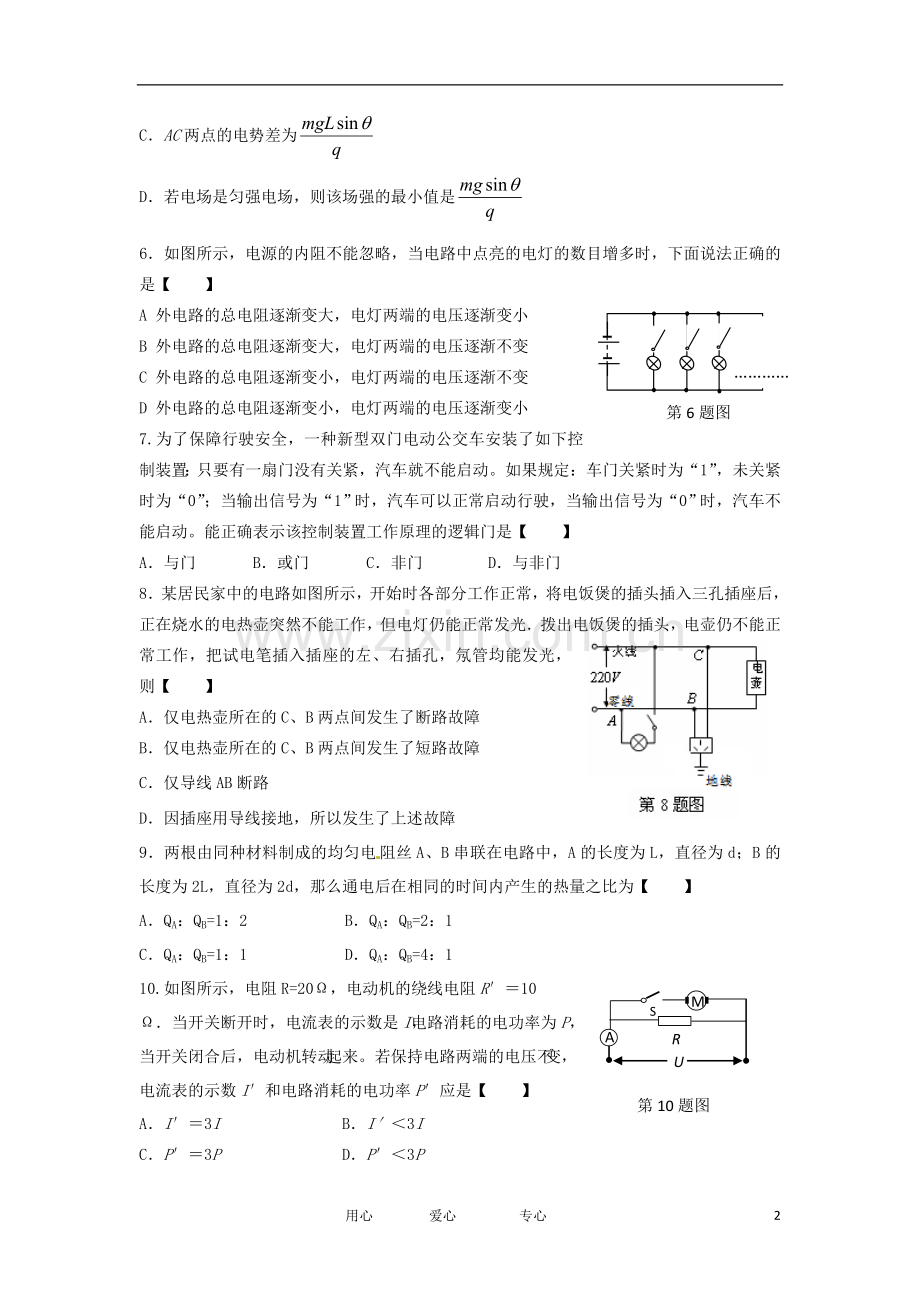

C．AC两点的电势差为
D．若电场是匀强电场，则该场强的最小值是
6．如图所示，电源的内阻不能忽略，当电路中点亮的电灯的数目增多时，下面说法正确的是【 】
…………
第5题图
第6题图
A 外电路的总电阻逐渐变大，电灯两端的电压逐渐变小
B 外电路的总电阻逐渐变大，电灯两端的电压逐渐不变
C 外电路的总电阻逐渐变小，电灯两端的电压逐渐不变
D 外电路的总电阻逐渐变小，电灯两端的电压逐渐变小
7.为了保障行驶安全，一种新型双门电动公交车安装了如下控制装置：只要有一扇门没有关紧，汽车就不能启动。如果规定：车门关紧时为“1”，未关紧时为“0”；当输出信号为“1”时，汽车可以正常启动行驶，当输出信号为“0”时，汽车不能启动。能正确表示该控制装置工作原理的逻辑门是【 】
A．与门 B．或门 C．非门 D．与非门
8．某居民家中的电路如图所示，开始时各部分工作正常，将电饭煲的插头插入三孔插座后，正在烧水的电热壶突然不能工作，但电灯仍能正常发光．拨出电饭煲的插头，电壶仍不能正常工作，把试电笔插入插座的左、右插孔，氖管均能发光，则【 】
A．仅电热壶所在的C、B两点间发生了断路故障
B．仅电热壶所在的C、B两点间发生了短路故障
C．仅导线AB断路
D．因插座用导线接地，所以发生了上述故障
9．两根由同种材料制成的均匀电阻丝A、B串联在电路中，A的长度为L，直径为d；B的长度为2L，直径为2d，那么通电后在相同的时间内产生的热量之比为【 】
A．QA：QB=1：2 B．QA：QB=2：1
C．QA：QB=1：1 D．QA：QB=4：1
U
A
R
S
M
第10题图
10.如图所示，电阻R=20Ω，电动机的绕线电阻R′＝10Ω．当开关断开时，电流表的示数是I，电路消耗的电功率为P，当开关闭合后，电动机转动起来。若保持电路两端的电压不变，电流表的示数I′和电路消耗的电功率P′应是【 】
A．I′＝3I B．I′＜3I
C．P′＝3P D．P′＜3P
11.以下说法正确的是【 】
A．磁感应强度B的方向与小磁针在任何情况下S极受力方向一致
B．在地球北半球，地磁场的方向是向北且斜向下的
C．穿过线圈的磁通量为零的地方，磁感应强度不一定为零
D．在磁场中某点的试探电流元不受磁场力，该点的磁感应强度一定为零
12．带电质点在匀强磁场中运动，某时刻速度方向如图所示，所受的重力和洛伦兹力的合力恰好与速度方向相反，不计阻力，则在此后的一小段时间内，带电质点将【 】
A．可能做直线运动 B．可能做匀减速运动
C．一定做曲线运动 D．可能做匀速圆周运动
第Ⅱ卷（共52分）
二、实验题（共2小题，每空2分，共18分）
13.某同学要粗测一个由均匀新材料制成的圆柱体的电阻率ρ.步骤如下：
(1)用20分度的游标卡尺测量其长度如图甲所示，可知其长度L为_______ mm；
(2)用螺旋测微器测量其直径如图乙所示，可知其直径d为________ mm；
甲 乙
(3)用多用电表的电阻“×10”挡，按正确的操作步骤测此圆柱体的电阻，表盘的示数如图，则该电阻的阻值R约为________ Ω；
(4)则测量的电阻率ρ=_______________(用测量的物理量符号表示)
14. 如图所示，一只黑箱有A、B、C三个接线柱，规定每两个接线柱间最多只能接一个电器元件．并且已知黑箱内的电器元件是一只电阻和一只二极管．某同学利用多用电表的欧姆挡，用正确的操作方法依次进行了6次测量，将每次红、黑表笔的位置和测得的阻值都填入了下表．
红表笔接
A
A[来源]
B
B
C
C
黑表笔接
B
C
A
C
A
B
测得阻()
100
10k
100
10.1k
90
190
由表中的数据可以判定:
（1）电阻的阻值为__ _．二极管的正向阻值为_____，反向阻值为____．
（2）请根据测量结果在上图中画出内部结构。
三、计算题（3小题，共36分）
15．如图所示，质量为m的导体棒MN静止在水平导轨上，导轨宽度为L，已知电源的电动势为E，内阻为r，导体棒的电阻为R，其余部分与接触电阻不计，磁场方向垂直导体棒斜向上与水平面的夹角为q，磁感应强度为B，求轨道对导体棒的支持力和摩擦力。
16．如图所示，电阻，小灯泡上标有“3V，1．5W"，电源内阻，滑动变阻器的最大阻值为R0（大小未知），当触头滑动到最上端时；安培表的读数为l A，小灯泡恰好正常发光，求：
（1）滑动变阻器的最大阻值
（2）当触头滑动到最下端时，求电源的总功率及输出功率。
17.如图所示，水平放置的两块长直平行金属板a、b相距d＝0.10 m，a、b间的电场强度为E＝5.0×105 N/C，b板下方整个空间存在着磁感应强度大小为B＝6.0 T，方向垂直纸面向里的匀强磁场。今有一质量为m＝4.8×10-25 kg，电荷量为q＝1.6×10-18 C的带正电的粒子（不计重力），从贴近a板的左端以v0 ＝1.0×106 m/s的初速度水平射入匀强电场，刚好从狭缝P处穿过b板而进入匀强磁场，最后粒子回到b板的Q处（图中未画出）。求P、Q之间的距离L。
陕西师大附中2012—2013学年度第一学期
期中考试高二年级物理答题纸
第Ⅰ卷（共48分）
一．选择题（12小题，每题4分，共48分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
第Ⅱ卷（共52分）
二、填空题（2小题，共18分）
13. （1）_______ mm （2）________ mm （3）________ Ω
（4）ρ=_______________
14. （1）____ ____．___________， _________ ___．
（2）
三、计算题（3小题，共34分）
15.（10分）
16.（10分）
17．（14分）
陕西师大附中2012—2013学年度第一学期
期中考试高二年级物理答案
第Ⅰ卷（共48分）
一．选择题（12小题，每题4分，共48分）
题号
1
2
3
4
5
6
7
8
9
10
11
12
答案
D
CD
C
B
CD
D
A
C
B
BD
BC
C
第Ⅱ卷（共52分）
二、填空题（2小题，共18分）
13. （1）50.15 （2）4.700(4.698～4.702) （3）220
（4）ρ=
14. （1） （2）
三、计算题（3小题，共34分）
15.（10分）解：涉及安培力时的物体的平衡问题，通过对通电棒的受力分析，根据共点力平衡方程求解。棒的受力分析图如图所示。
由闭合电路欧姆定律I＝ ①
由安培力公式F＝BIL ②
由共点力平衡条件F sin q ＝Ff ③
FN＋F cos q ＝mg ④
整理得Ff＝
FN＝mg－
16.（10分）
解：（1）当触头滑动到最上端时，流过小灯泡的电流为：
流过滑动变阻器的电者呐： 故：
（2）电源电动势为：
当触头，滑动到最下端时，滑动交阻嚣和小灯泡均被短路．电路中总电流为：
故电源的总功率为：
输出功率为：
17.（14分）解：粒子a板左端运动到P处，由动能定理得：
qEd＝mv2－mv
代入有关数据，解得：
v＝×106 m/s
cos q ＝
代入数据得q ＝30º
粒子在磁场中做匀速圆周运动，圆心为O，半径为r，如图。由几何关系得：
＝r sin 30º
又qvB＝m
联立求得L＝
代入数据解得L＝5.8 cm
