电功率重要题型检测2.doc

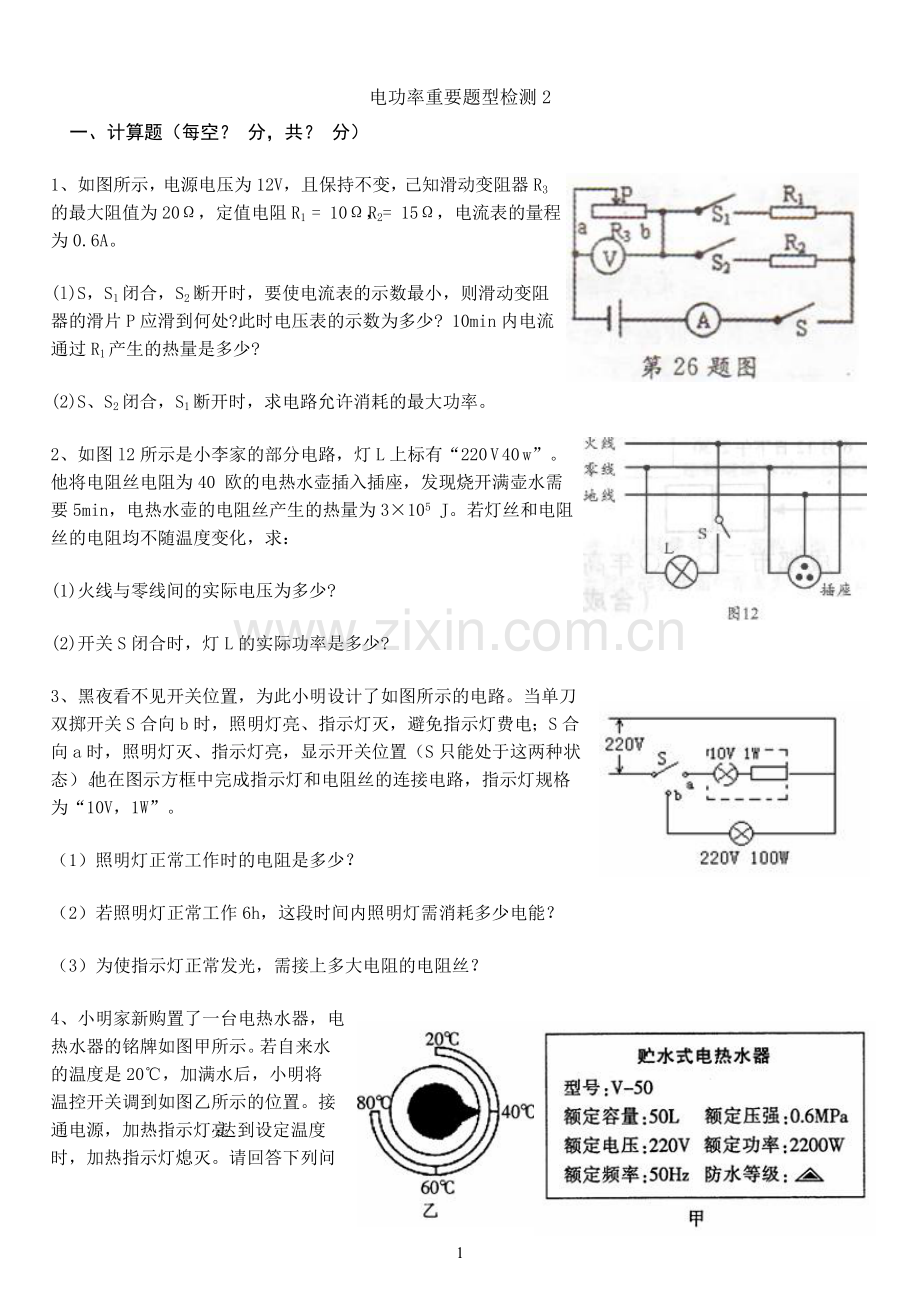

电功率重要题型检测2
一、计算题（每空？ 分，共？ 分）
1、如图所示，电源电压为12V，且保持不变，己知滑动变阻器R3的最大阻值为20Ω，定值电阻R1 = 10Ω，R2= 15Ω，电流表的量程为0.6A。
(l)S，S1闭合，S2断开时，要使电流表的示数最小，则滑动变阻器的滑片P应滑到何处?此时电压表的示数为多少? 10min内电流通过R1产生的热量是多少?
(2)S、S2闭合，S1断开时，求电路允许消耗的最大功率。
2、如图l2所示是小李家的部分电路，灯L上标有“220 V 40 w”。他将电阻丝电阻为40 欧的电热水壶插入插座，发现烧开满壶水需要5min，电热水壶的电阻丝产生的热量为3×105 J。若灯丝和电阻丝的电阻均不随温度变化，求：
(1)火线与零线间的实际电压为多少?
(2)开关S闭合时，灯L的实际功率是多少?
3、黑夜看不见开关位置，为此小明设计了如图所示的电路。当单刀双掷开关S合向b时，照明灯亮、指示灯灭，避免指示灯费电；S合向a时，照明灯灭、指示灯亮，显示开关位置（S只能处于这两种状态）。他在图示方框中完成指示灯和电阻丝的连接电路，指示灯规格 为“10V，1W”。
（1）照明灯正常工作时的电阻是多少？
（2）若照明灯正常工作6h，这段时间内照明灯需消耗多少电能？
（3）为使指示灯正常发光，需接上多大电阻的电阻丝？
4、小明家新购置了一台电热水器，电热水器的铭牌如图甲所示。若自来水的温度是20℃，加满水后，小明将温控开关调到如图乙所示的位置。接通电源，加热指示灯亮；达到设定温度时，加热指示灯熄灭。请回答下列问题：（水的比热容c水=4.2×103J／（kg·℃））
（1）为了安全用电，该电热水器的电源线插头应该是图中的______（A／B）图。该电热水器的使用说明书上特别提醒：“请勿在同一线路上使用大功率电器”是为了防止______________。

A B
（2）加热指示灯从亮到灭的过程中，电热水器中的水一共吸收了多少热量？
（3）电热水器正常工作时，其发热电阻丝中的电流强度为多少？电阻为多少？
5、某宾馆对物品进行消毒时使用高温高压蒸气消毒锅(如图甲)．图乙为自动测定锅内温度的电路原理图．其中R0为定值电阻，阻值为5．A为温度指示表(实质是一只量程为0～0．6A的电流表)，Rx(测温探头)为热敏电阻(其电阻值随锅内温度的变化而变化)．关于热敏电阻的阻值与温度的对应关系如下表所示：
锅内的温度值／℃
25
37.5
50
62.5
75
87.5
100
112.5
125
Rx对应的电阻值／
150
80
50
30
20
15
10
7

(1)若锅内温度为75℃时电流表的示数为0．24A，求电源的电压U；
(2)若锅内温度为125℃时电流表的示数为0．6A，求此时热敏电阻Rx的阻值及其功率．

6、为防止湿手扳开关造成触电事故，小宁同学为家中的灯暖型浴霸（冬季家庭洗澡时取暖用的电器）设计了一个温度自动控制装置，如图11（甲）所示，半导体材料制成的热敏电阻阻值R1随温度变化的曲线如图11乙所示。已知继电器线圈电阻R2为20Ω，电源电压U0恒为12V。浴霸共安装4只标有“220V  250W”的灯泡，当继电器线圈中的电流大于或等于50mA时，继电器的衔铁被吸合，浴霸电路断开；当线圈中的电流小于或等于40mA时，继电器的衔铁被释放，浴霸电路闭合。求：（1）浴霸电路闭合时通过浴霸的总电流。（2）若将此装置放安放在浴室内，浴室内的温度可控制在什么范围？

7、如图所示，电源电压为12V，且保持不变，已知滑动变阻器的最大值为18Ω，定值电阻RO为24Ω，小灯泡上标有“6V  3W”字样。求
（1）灯泡的电阻和正常工作时的电流各是多少？
（2）S闭合，S1、S2都断开时，要使灯泡正常发光，滑动变阻器接入电路中的阻值为多大
（3）S、S1、S2都闭合时，调节滑动变阻器滑片到何处时，整个电路消耗的总功率最小？这个最小功率是多少？
 8、如图是一种测电阻的实验电路，R1是电阻箱，电源电压保持9V不变。
（1）当开关掷向1时，电压表示数为3V，此时电阻箱的电阻为6Ω，求R2上电流在1min内产生的热量是多少？
（2）当开关掷向2时，灯泡恰好正常发光，电压表读数为原来的2倍，求灯泡的额定电压和额定功率。
9、某研究性学习小组设计了一种测定风力的装置，其原理如图甲所示．迎风板与一压敏电阻R2连接，工作时迎风板总是正对风吹来的方向．压敏电阻的阻值随风力的变化而变化．已知电源电压恒为4.5V，定值电阻R＝1.0Ω压敏电阻Rx与迎风板承受风力F的关系如图乙所示.
(1)若在电路中接入一电压表，使电压表示数随风力的增大而增大，请在图中适当位置画出电压表.
(2)无风时，求电压表的示数和定值电阻消耗的电功率；
(3)如果电压表的量程为0～3V，求该装置所能测量的最大风力.

10、如图所示，，小灯泡L标有“6V，3W”字样，滑动变阻器R1的最大电阻为。
（1）当S1、S2都断开时，调节滑动变阻器使小灯泡正常发光，这时滑动变阻器连入电路的阻值为，求：
① 小灯泡的电阻？② 电压表的示数？
（2）当开关S1、S2都闭合时，说明电路连接情况，求电路消耗的最小电功率？
11、 如图所示电路中，电源电压不变，灯泡上标有“6V、？W”的字样
（1）当开关S1断开，S2与a端连接时，电阻R1与灯泡L消耗的电功率之比为，此时小灯泡正常发光，且在40s内通过灯泡的电量为10C，求灯泡灯丝的电阻，小灯泡的额定功率，电阻R1的阻值，电源电压。
（2）当开关S1闭合，S2与b连接时，若使电流表示数最小，滑动变阻器的滑片P应滑向哪一端？当电流表示数最小时R1与R2所产生的热量之比为，求R2的电阻值。
（3）当S1断开，S2与a端连接时，电阻R1消耗电功率为P1，当S1闭合S2与b端连接，滑动变阻器滑片P滑到端时，电阻R1消耗电功率为，求与的比？
12、如图 所示的电路，电源电压保持不变，小灯泡 L标有“8V 3.2W”，滑动变阻器的最大阻值为40Ω，R1＝18Ω．（l）求小灯泡L的电阻值。（2）S、S1、S2均闭合时，电压表的示数为9V，求R1上消耗的电功率。（3）断开S1、S2，闭合S，若此时电压表量程改为3V，电流表的量程为0.6 A，为保证电压表和电流表不超过量程，且小灯泡的实际电压不超过其额定电压，求滑动变阻器阻值的变化范围。

13、山村某工地施工时，照明电路需用导线从离工地2500m处的电源引来。已知电源电压220V。工地上要用一只“220V，1 00W"’的灯泡来照明，电路接通后测得灯的实际功率只有81W，试求导线损失的电压。  (计算时不考虑灯丝电阻的变化)
14、如图所示，电源电压为20V恒定不变，R1＝5Ω。
（1）当S1闭合，S2、、S3断开，滑动变阻器的滑片P在最左端时，电流表A的示数为1A，求滑动变阻器的最大阻值为多少？
（2）当S1、S2、S3　都闭合，滑片P移动到距离最右端2/3时（即变阻器接入电路的电阻为最大阻值的2/3），电流表A的示数为6A，求R2的阻值及消耗的电功率各为多少？

15、如图2所示电路，电源电压不变，R1的阻值为10欧姆，闭合开关S，滑动变阻器的滑片滑到b点，电压表与的示数之比为5:7，R2与R消耗的功率之和是R1消耗功率的4倍，求：
①通过R1与R2的电流之比
②滑动变阻器的最大阻值Rab
③滑动变阻器滑片在a、b两点时R1消耗的功率比

16、某品牌双桶洗衣机的部分技术数据如下表所示。
名称
额定电压
频率
工作电流
洗涤电动机
220V
50Hz
0.5A
脱水电动机
220V
50Hz
0.8A
求：
洗衣机洗涤时的工作顺序
（1）洗衣机洗涤时的电功率是多少瓦？脱水时的电功率是多少瓦？
（2）把洗衣机洗涤时从正转→停→反转→停叫完成一次周期性变化，那么该洗衣机洗涤时完成一次周期性变化所消耗电能为多少焦？
（3）该洗衣机洗涤7min所耗电能为多少焦？
17、如图是家用电饭锅的简化电路图，S1是手动开关，电饭锅接通电源，闭合S1电饭锅开始加热，温度达到103℃时自动断开．S2是自动开关，当温度超过80℃时自动断开，温度低于70℃时自动闭合．R1是工作电阻，阻值为88Ω．试求：
（1）电饭锅加热过程中消耗的电功率为多大?
（2）若保温过程中R1消耗的功率为22W，求R2的值．
18、李芳同学在做电学实验时，发现滑动变阻器有四个接线柱，她猜想：能不能利用这四个接线柱，连接出不同电路，获得不同的作用效果。为了验证这个猜想，她取了12V的电源、阻值范围0∽48Ω的滑动变阻器、“12V  6W”的小灯泡、开关各一个和导线若干，连接出如图21甲、乙两种不同电路。请你帮她分析解决下面的问题（设电源电压不变，灯的电阻不变）
（1）甲图中小灯泡两端电压的变化范围；
（2）乙图中小灯泡两端电压的变化范围；
（3）在甲乙两种电路中，滑动变阻器的作用效果有何不同？

二、简答题（每空？ 分，共？ 分）
19、某工厂在节能增效活动中，仅2009年下半年就节电5000kW·1h一位电视记者在报道这个工厂节约用电的经验时，手举一只理发用的电吹风说：“我这里有一只理发用的电吹风，它的功率是500瓦，也就是0．5千瓦，这个厂半年节约的电力可以开动10000个这样的电吹风．”
请你指出这位记者报道中的说法错误之处，并说明错误原因．
20、白炽灯是人们常用的照明用具，如图。根据你对白炽灯的了解，请提出两个与物理知识有关的问题，并针对提出的问题作出简要回答。
例如：问题：白炽灯的灯丝用久了为什么会变细？简答：在高温状态下工作灯丝升华造成的。
（1）问题：                              简答：
（2）问题：                              简答：
三、选择题（每空？ 分，共？ 分）
21、人类正面临能源危机，为选用节能交通信号灯的灯源，实验室通过实验发现，下表中的LED灯和白炽灯在正常工作时光照强度相同。有关数据如下表：
两种灯
LED灯
白炽灯
发光原理
二极管发光
钨丝高温发光
额定电压
24伏
220伏
响应时间
10-9秒
10-3秒
额定功率
12瓦
100瓦
　　请根据以上材料说明下列的说法错误的是----------------------------------(      )
A．在光照强度相同的情况下，LED灯不必要达到很高的温度就能发光，电能基本上不转化
    成内能，几乎全部转化光能，因而发光效率高；
B． LED灯的额定电压低，人直接接触不会触电；
C．LED灯响应时间短，也就是从开始发光到正常发光所用的时间短；
D．LED灯额定功率小，消耗的电能肯定比白炽灯少。
22、小明利用电能表测某家用电器的电功率．当电路中只有这个用电器工作时，测得在15min内，消耗电能0.5kW·h，这个用电器可能是
A．柜式空调        B．电冰箱        C．电视机      D．普通家用电饭锅
23、 如图所示电路中，电源电压为6V，灯L1的额定电压为6V，灯L2的额定电压为2V，当K1闭合，K2断开时，灯L2正常发光，此时电流表示数为0.2A，求：
（1）灯L1、L2的阻值各是多少？
（2）当K1、K2同时闭合时，L1的实际功率是多少？

24、有两个小灯泡L1和L2上都标有“6V”字样，考虑温度对灯丝电阻的影响，加在小灯泡两端的电压随电流变化关系如图所示．若把L1和L2接在电源电压为6V的电路中工作，则下列说法不正确的是
A．两灯串联时小灯泡L1的电阻在某一时刻可能是20Ω
B．两灯串联时小灯泡L2在某一时刻的实际功率可能是0.4W
C．两灯串联时电路的总功率总是0.6W
D．两灯并联时电路的总功率是3.6W
25、把标有“8V 16W”的灯泡L1和“12V 36W”的灯泡L2串联后接在电源两端，其中一只灯泡正常发光，另一只没有达到其额定功率，则 （灯泡电阻不变）
A．电路中电流为3A         B．电源电压为16V
C．两灯泡的总功率为16W   D．灯L2的实际功率大于灯L1的实际功率
26、将定值电阻R1单独接在电压为U且不变的电源两端，R1消耗的电功率是20W，将定值电阻R2单独接在这个电源两端，R2消耗的电功率是30W。若将R1和R2串联后接在另一个电压为1.5U的电源两端，则这两个电阻消耗的总电功率是
A．27W        B．25W        C．12W        D．10W
27、图所示电路，电源电压不变，灯泡L标有“6V 3w”  字样。当S闭合，S1、S2断开，滑片P从b端滑到  中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2， 电流表的示数又变化了2A。则电源电压和定值电阻  R0的阻值分别为
  A．8V 16Ω   B．8V  4Ω   C．1 0V 16Ω       D．10V   8Ω
四、填空题（每空？ 分，共？ 分）
28、现代家庭部分高清超平彩电采用LED技术，LED是发光二极管简称。在照明应用上，实验室通过实验发现下表中的LED灯和白炽灯在正常工作时，光照强度相同有关数据如下表
二种灯
LED灯
白炽灯
发光原理
二极管发光
钨丝高温发光
额定电压
24伏
220伏
响应时间
10-9秒
10-3秒
额定功率
12瓦
100瓦
（1）请根据以上材料说明使用LED灯的其中一个优点__________________________        _
（2）LED灯正常工作时的电流是______________A．每天都正常工作10小时，使用LED灯比使用白炽灯可节约电能为________kW·h.
（3）若以一个LED灯一天省电0.84 kW·h计算，这些电能可将______________kg的水从20℃加热到100℃．(1kW·h =3 .6×J； c水=4.2×103J／(kg·℃))
29、在农村野外作业时，常使用“串联灯”做临时照明用，所谓“串联灯”，就是把额定电压为220V的两只灯泡串联起来，接在380V的电源上使用，使其中一盏灯基本上能正常工作。今手头只有两只灯座和额定电压为220V，额定功率为25W、75W、100W的三只灯泡，附近只有380V的电源，你能设计出几种可行的“串联灯”方案？（计算时可以认为灯丝电阻不变，计算过程不作要求）答：           种方案，方案为          。
30、一种彩灯工作时的额定电压是36V，如果要用干电池作电源，至少要_____节干电池_____联；如果接在220V的家庭电路中，至少需要串联_____只这种灯泡。（注意：每只灯泡两端的电压不能超过额定电压。
31、在你家中，同时工作的用电器越多，干路中的电流越________。
五、综合题（每空？ 分，共？ 分）
32、如图甲是某电热器的电路示意图。其中R1＝R2＝60.5Ω
（1）正常情况下，零线和地线之间的电压为        V。
（2）电热器有高、低温两档，当旋纽开关拨至触点“1”时，该电热器处于        档，此时电热器消耗的电功率为多少？
（3）有金属外壳的用电器，使用的都是三脚插头和三孔插座，目的是        。如果请你为这台电热器配备一个三脚插头，如图乙所示，应该将电路图中的E接到插头的
　　     脚。
（4）为了辨别火线和零线，选用测电笔时，正确的方法是图       （选填“a”或“b”）。
（5）当电热器在旋钮开关接触点“0”和“2”时的电功率分别为多少？接触点“2”时通电1min产生的热量是多少？
（6）小明想在电路中加一个“倾倒开关”，使电热器被碰倒时能自动断开电路，以免引起火灾。该开关最好应安装在示意图中A、B、C、D、E中的　　     _点处。

33、如图甲所示的是养鸡场的一种电热孵卵器，杨洁同学为该场设计安装了调节温度的旋钮式多档开关，其内部电路简图如图甲所示，两电阻丝阻值Rl = R2 = 242Ω，旋转多档开关的旋钮可以改变a 、b 、c、d 四个接线之间的连接情况，从而使家用电器达到所需温度。图乙给出了其中的五种连接方式。
几种长lm ，横截面积lmm2 的金属导线在20 ℃ 时的电阻值
则：( l ）图乙中电路连接不正确的是哪一个？（用英文字母表示）并请你说明原因。（2 ）计算该家用电器正常使用时的最小功率。
( 3 ）如果请你选用上表中的材料做电阻线，你将选用何种材料，若电阻线的横截面积为1mm2 ，至少要多长的电阻线？为了缩小电阻线的体积，你打算对材料作何种处理？
导线
电阻R/Ω
导线
电阻R/Ω
铜
0.017
钨
0.052
铝
0.027
锰铜合金
0.44
铁
0.096
镍铬合金
1.1

34、你见过戴着面罩或墨镜的工人进行电焊作业吗？电焊是利用电流的热效应产生高温，将焊条熔化，从而使两金属部件焊接在一起。电焊机工作时有很大电流，但不会连续工作，所以导线中会产生迅速变化、时断时续的电流。
（1）电焊机输出电压40 V、输出功率2000W，某种橡皮绝缘铜芯导线在常温下安全载流量（长时间通电时的最大安全电流）如下表，从安全角度考虑，计算说明应选择哪种导线作为电焊机的输出导线？
导     线     规     格
导线横截面积S/mm2
2．5
4
6
10
安全载流量I/ A
28
37
47
68
（2）焊条熔点为1100℃，比热容为0.4×103J／（kg·℃）。假设电流放出的热量全部被焊条吸收并使焊条升温，电焊机工作4s，可使一根质量为20g的焊条全部熔化吗？
（3）电焊机工作时会对周围的居民或行人的生活造成一定的影响，请指出其中的两点。
35、有一种太阳能路灯（电路如图），光控开关S1白天与触点a 接触，太阳能电池板为蓄电池充电，晚上，与触点b 接触，给路灯供电。时控开关S2晚上12 点前与触点c 接触，主灯发光，12 点后与触点d 接触，副灯发光。主灯为“24V 15W ”的节能灯，副灯为“24V 10W ”的节能灯，平均每天各工作6 小时。
（1）路灯正常工作一天消耗的电能是多少干瓦时？
（2）已知太阳能电池板的面积为0.5m2，每平方米平均收集功率为1.5KW ，若太阳光照射10 小时能使路灯正常工作5 天，求太阳能电池板光电转化效率。
（3）请举出这种太阳能路灯的两个优点。
36、某电热水瓶的铭牌如下表所示。若热水瓶内装满水，在额定电压下工作（外界大气压强为1个标准大气压）。求：
型号DSP—19B
电源220V 50Hz
功率
加热时 1200W
保温时  30W
容量2L
（1）保温时通过电热水瓶的电流是多少？
（2）加热时电热水瓶的电阻多大？
（3）若瓶内20℃的水加热10min正好烧开，则加热时电热水瓶的热效率是多少？
（4）请你尝试画出电热水瓶的内部电路图。
37、如右图表示了小明家电能表的数据或信息．
1. 220V表示__________________________________；
2. 10A表示__________________________________；
3. 50Hz表示__________________________________；
4. 小明关闭了家里的其他用电器，只让一个电炉单独正常工作6min后，观察电能表的铝盘转过了300圈，这个电炉6min消耗的电能是______J，正常工作时的电功率是_______W．
5.仅使用一个普通灯泡与仅使用一个电炉相比，电能表的铝盘转动得较慢。这是因为灯泡在相同的时间内______________比电炉少．
六、实验,探究题（每空？ 分，共？ 分）
38、实验桌上有如下器材：符合实验要求的电源一台；调好的电流表、电压表各一块，开关一个，阻值已知但大小不同的定值电阻八个，导线若干。请你从中选择器材，设计一个实验证明：“当通过电阻的电流保持不变时，电阻消耗的电功率跟电阻值成正比”。
⑴画出实验电路图；
⑵写出主要实验操作步骤；
⑶设计实验记录表格。

39、欣欣和强强在打扫实验室时，发现实验桌上有一个灯泡，铭牌上标有“4V    W”，其中W前面的数字不清楚了，欣欣很想知道它是多少，刚好桌上还有电阻箱、电流表、开关、12V的稳压电源各一个，欣欣用它们连成了图示的电路，测出电流表示数随电阻箱阻值变化的几组值并记录在表中。
电流/A
0.90
0.80
0.50
0.36
0.28
0.22
电阻/Ω
8
10
20
30
40
50
问：（1）通过实验，欣欣发现灯泡的电阻是_________（填“不变”“变化”）的，这是因为                        _____。
（2）强强也对欣欣的实验进行了研究，发现欣欣记录的数据中有一个电流值有错误，这个错误数据是____。
（3）当电流为0.50A时，电阻箱两端的电压是多少？
（4）灯泡的铭牌上不清楚的数字是多少？
七、多项选择（每空？ 分，共？ 分）
40、小明同学在一次实验中将定值电阻R两端的电压从3V增加到5V，他观察到和R串联的电流表的示数变化了0.1A。下面的说法中正确的是
A．电阻R的阻值为20W
B．电阻R的阻值从30W变为50W
C．电阻R消耗的电功率减少了0.8W
D．电阻R消耗的电功率从0.45W变为1.25W

参考答案

一、计算题
1、
2、
3、1）484欧（2）0.6KWh（3） 2100欧
4、解：（1）B……（1分）
过载烧坏保险丝（或超负荷运行烧坏保险丝）……（1分）
（2）热水器中的水吸收的热量：Q吸=c水m水（t2-t1）= c水水V水（t2—t1）=4.2×103J/(kg·℃) ×103kg/m3×50×10-3 m3×（40℃—20℃）=4.2×106J……（2分）
（3）由于电热水器正常工作，则：
I==10A……（2分）
R=……（2分）
5、解：（1）当锅内温度75℃时，查表得
       Rx  =  20
故Rx两端电压U1
U1 = I Rx  = 0.24A×20 = 4.8V
R0两端电压U2
U2 = I R0  = 0.24A×5 = 1.2V
电源电压
U = U1 ＋U2 = 4.8V＋1.2V = 6 V ---------------------3分
（2）锅内温度为125℃时电流表的示数为0．6A
R0两端电压U2
U2 = I R0  = 0.6A×5 = 3V
故Rx两端电压U1
U1 = U － U2 = 6V －3V = 3V
---------------------------------------------2分
Rx的功率
------------------------------2分

6、1）4.5A    （2）22℃—30℃
7、如右（1）由P=U2/R可得灯泡电阻R灯=12Ω……1分；I额=0.5A；
（2）当S闭合，S1、S2都断开时，灯L和滑动变阻器串联且灯泡正常发光，则：U滑=U- U额=12V-6V=6V……1分；所以R滑=12Ω……2分；
（3）当闭合S、S1、S2时，滑动变阻器与R0并联，同P=U2/R可知要使整个电路消耗的功率最小，要使电路的总电阻最大，即滑片应该调到b端，……1分；此时I最小=I0+IR=7/6A……1分；故得：P最小=UI最小……1分。
8、（1）电阻箱电压  U1= U- U2=9V-3V=6V
通过电阻箱电流为  I1= U1/ R1=6V/6Ω=1A   R2阻值为   R2= U2 /I2= U2 /I1=3V/1A=3Ω
电流在R2上产生的热量是    Q= I22 R2 t=（1A）2×3Ω×60s=180J  （3分）
（2）因灯正常发光，故灯的额定电压为     U灯=U- U2′=9V-6V=3V      I2′ = U2′/ R2=6V/3Ω=2A    灯的额定功率为    P灯= U灯I2′=3V×2A=6W（3分）
9、
10、（1）RL=12   U=14V    （2）L被短接，与并联   P=4.1W
11、（1）
（2）P滑到端             （3）
12、（1）┅┅┅（1分）
（2）┅┅┅（1分）
（3）当UL=8V时，电路中有最大电流
┅┅┅（1分）
∴ ┅┅┅（1分）
当时，电路中有最小电流
┅┅┅（2分）
∴ ┅┅┅（1分）
∴变阻器在2.5Ω-10Ω的范围变化。┅┅┅（1分）
说明：其他正确解法，可参照本标准给分。
13、22V
14、解：（1）当S1闭合，S2、、S3断开，R1与R串联（或画等效电路），
R1两端电压为U1＝I1×R1＝1A×5Ω＝5V，（1分）
滑动变阻器的滑片P在最左端时，变阻器全部接入，此时电阻最大，
其两端电压为U2＝U－U1＝20V－5V＝15V，（1分）
最大阻值R＝＝＝15Ω（1分）
（2）当S1、S2、、S3都闭合，R与R2并联（或画等效电路），
滑片P移动到距离最右端2/3时，变阻器接入电路的电阻R′＝ R＝10Ω，（1分）
通过变阻器的电流IR＝＝＝2A，（1分）
通过R2的电流I2＝I－IR＝6A－2A＝4A（1分）
R2的阻值：R2＝＝＝5Ω（1分）
R2消耗的电功率P2＝I2 U＝4A×20V＝80W（1分）
说明：请参考20题的两个评分原则：①不重复扣分。②向前兼得。
15、解：①1:1；②25欧；③4:1
16、（1）设洗衣机洗涤时的电功率为P1，脱水时的电功率为P2，有
P1＝UI1＝110W
P2＝UI2＝176W
（2）洗衣机洗涤时完成一次周期性变化时正转30s、反转30s，故
W1＝P1t＝6600J
（3）该洗衣机洗涤7min完成6次周期性变化，所以
W＝nW1＝39600J
17、（1）550W（2分）     （2）352Ω（3分）
18、（1）在甲图中，滑片P移动到a点时，Rap＝0  小灯泡两端的电压为电源电压即12V
      当滑片P移动到b点时，Rab＝48Ω，灯与滑动变阻器串联。
      RL＝ULe2/PLe＝（12V）2/6W＝24Ω  R总＝RL＋Rab＝24Ω＋48Ω＝72Ω
      I＝U/R总＝12V/72Ω＝1/6A     UL＝IRL＝4V
      小灯泡两端电压变化范围为12V∽4V
      （2）在乙图中，当滑片P移到a点时，灯被短路
       U灯＝0。当滑片P移到b点时，灯与Rab并联
       U灯＝U＝12V   则小灯泡两端电压变化范围为0∽12V
      （3）在甲、乙两种电路中，滑动变阻器都可以改变小灯泡两端的电压，但在乙电路图中，滑动变阻器使小灯泡两端电压的变化范围更大，能够从0到电源电压，而甲电路则不能（说明：只要说到乙图灯的电压变化范围比甲中图的大就对）
二、简答题

19、报道中的错误：这个厂半年节约的电力可以开动10000个这样的电吹风．(2分)
    错误原因：由于该记者不明白电功(电能)和电功率的物理意义．5000kW．h表示的是电功(电能)的多少，10000是电吹风的个数，5000kW·h/0.5kW=10000个是不成立的．(2分)
20、（1）铁螺扣套为什么有花纹？答：为了增大灯口螺套和灯头之间的摩擦。
（2）白炽灯的工作原理是什么？答：白炽灯是利用电流的热效应工作的。
三、选择题
21、D 22、A 23、（1）R1=20  R2=10   （2）P1=1.8W 24、C 25、B 26、A 27、A
四、填空题
28、（1）节能（或“额定电压较低”、“响应时间较短”、“光照强度相同时，额定功率较少”）
  （2）0.5     0.88  （3）9 29、一种      75W、100W串联 30、24；串 7  31、大。
五、综合题
32、（1）    220V  （2）    低      解：P=U2/R=(220V)2/121Ω=400W
（3）防止外壳带电时的触电事故          G     （4）  a
 （5）解：  “0”    0w   “2”   P=U2/R=(220V)2/60.5Ω=800W    Q=Pt=800W×60s=4800J
 （6）     C
33、（1）不正确的是D；短路；（2）100W （3）220米。绕成螺线管。
34、解：（1）电焊机工作时电流：  （1分）
由表可知，应选横截面积为10mm2的导线   （1分）
（2）电焊机工作4s产生的热量为：Q=W=Pt=2000W×4s=8000J   （1分）
可使焊条升高的温度为：   （1分）
气温不会高于100℃，所以焊条的末温低于1100℃，故焊条不会全部熔化。  （1分）
（3）（2分）a．电焊机工作时有强光，会造成光污染
b．电焊机工作时会产生电磁波，影响家用电器的正常工作
c．电焊机工作时有强大电流，造成附近居民家的电源电压不稳定
（每答对一点给1分，最多给2分。其它答案只要合理，可以酌情给分）
35、
36、 (1)由P＝UI得I＝P1/U＝30W/220V＝0.14A ……………………………1分
  (2)由P＝U 2/R得R＝U 2/P2＝(220V)2/1200W＝40.33Ω ………………1分
  (3)瓶内水的质量m＝ρV＝1.0×103kg/m3×2×10-3m3＝2kg ………………1分
     瓶内水吸热Q＝C m ( t - t0 )
＝4.2×103kg/m3×2kg×(100℃-20℃)
＝6.72×105J ………………………………………………2分
     消耗的电能W＝P2t＝1200W×10×60s＝7.2×105J……………………1分
     热水瓶效率η＝Q/W＝6.72×105J/（7.2×105J）＝93.3%..........………1分

(4)
说明：电路图画对得2分，有一处错误即得0分，其他合理画法参照得分。
37、1）该电能表应该在220V的电路中使用（1分）
2）允许通过的标定电流值（1分）
3）该电能表应该在频率为50Hz的交流电路中使用（1分）
4）3.6×105（2分）；1000（1分）
5）消耗电能（1分）
六、实验,探究题

38、⑴见图（1分）
⑵①按照电路图连接电路，并把R1…R6这六个电阻的阻值记录在表格中；……1分
②闭合开关S，用电压表测出电阻R1两端的电压U1，用电流表测出电路中的电流I，并把数据记录在表格中；……………………………………………………1分
③断开开关S，把电压表并联在电阻R2两端，闭合开关S，用电压表测出电阻R2两端的电压U2，并把数据记录在表格中；……………………………………1分
④仿照步骤③，完成对R3、R4、R5和R6两端电压U3、U4、U5和U6的测量，并把数据记录在表格中；……………………………………………………………1分
⑤利用公式P＝UI 和测量数据依次计算出R1…R6消耗的电功率P1…P6，并把数据记录在表格中。………………………………………………………………1分
⑶实验记录表格（1分）
R/W

U/V

I/A

P/W

39、 (1) 变化 (2)灯丝的温度随电流减小而降低  (2)0.22A
(3)U=IR=0.5A×20Ω=10V (4)当I=0.8A时,UR=8V ,UL=12V-8V=4V, PL=ULIL=4V×0.8A=3.2W
七、多项选择 40、AD
22
