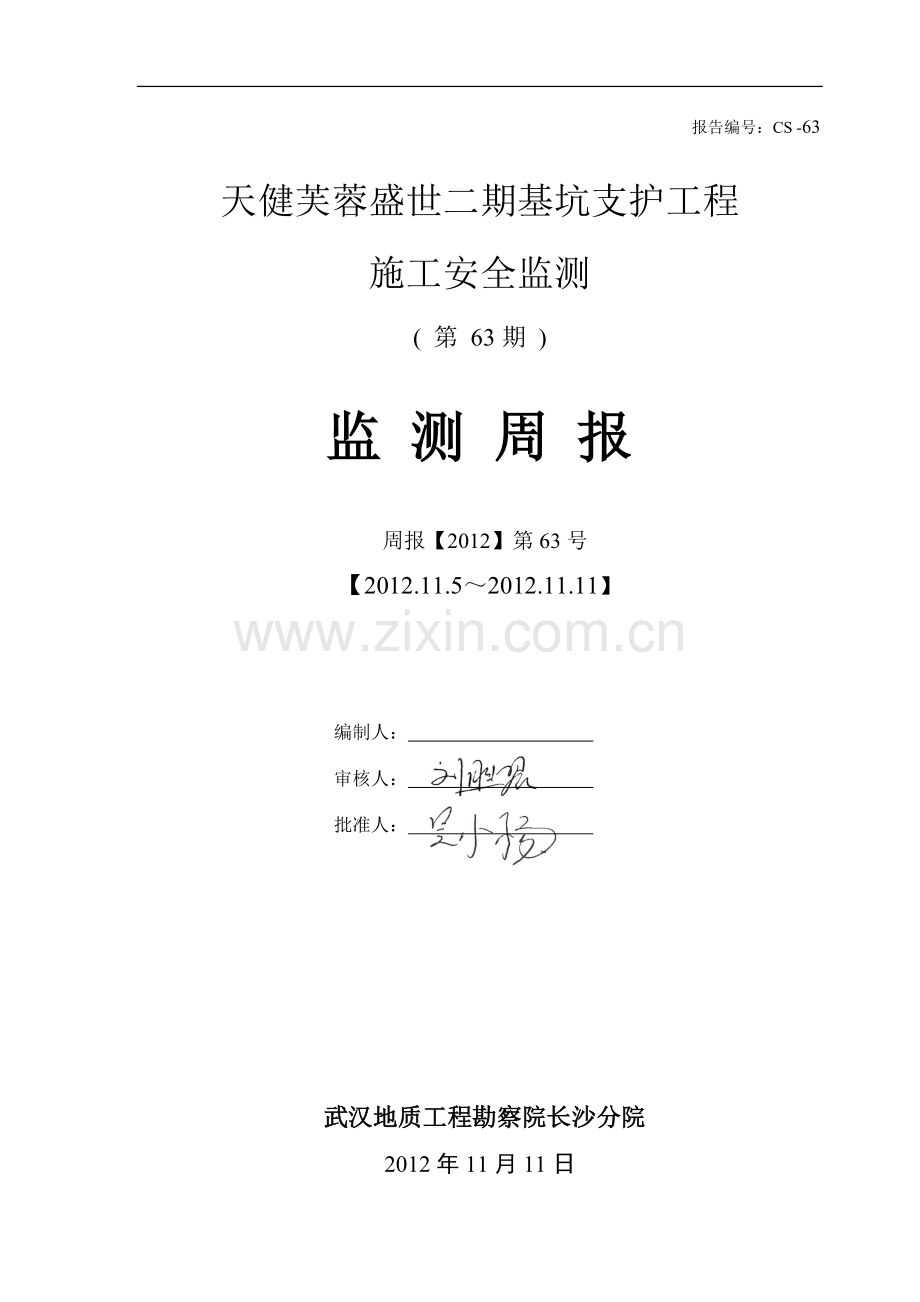

天健芙蓉盛世二期基坑监测周报62.doc

报告编号：CS -63

天健芙蓉盛世二期基坑支护工程
施工安全监测
( 第 63期 )

监 测 周 报
周报【2012】第63号
【2012.11.5～2012.11.11】

编制人：
审核人：
批准人：

武汉地质工程勘察院长沙分院
2012年11月11日

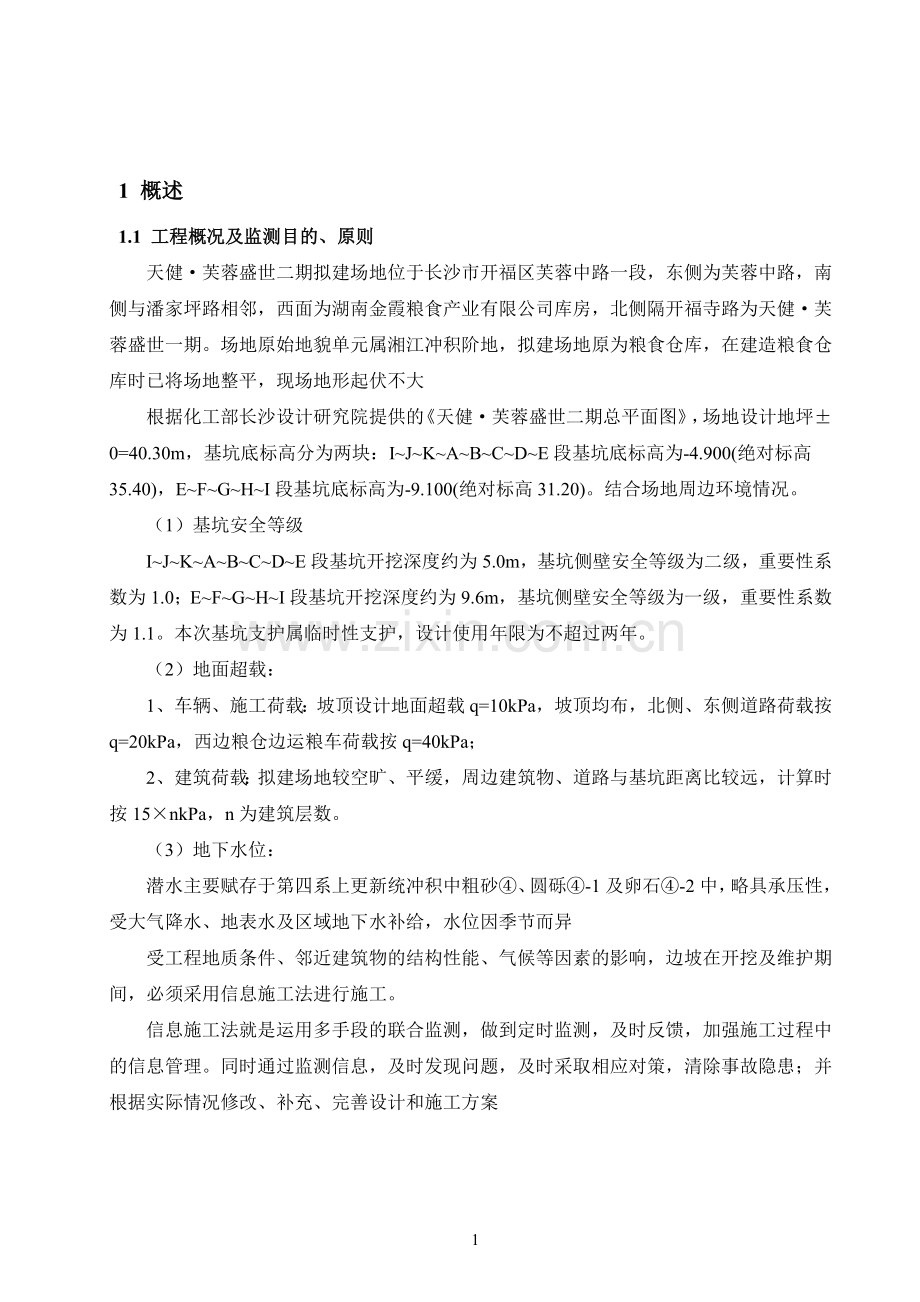

1 概述
1.1 工程概况及监测目的、原则
天健·芙蓉盛世二期拟建场地位于长沙市开福区芙蓉中路一段，东侧为芙蓉中路，南侧与潘家坪路相邻，西面为湖南金霞粮食产业有限公司库房，北侧隔开福寺路为天健·芙蓉盛世一期。场地原始地貌单元属湘江冲积阶地，拟建场地原为粮食仓库，在建造粮食仓库时已将场地整平，现场地形起伏不大
根据化工部长沙设计研究院提供的《天健·芙蓉盛世二期总平面图》，场地设计地坪±0=40.30m，基坑底标高分为两块：I~J~K~A~B~C~D~E段基坑底标高为-4.900(绝对标高35.40)，E~F~G~H~I段基坑底标高为-9.100(绝对标高31.20)。结合场地周边环境情况。
（1）基坑安全等级
I~J~K~A~B~C~D~E段基坑开挖深度约为5.0m，基坑侧壁安全等级为二级，重要性系数为1.0；E~F~G~H~I段基坑开挖深度约为9.6m，基坑侧壁安全等级为一级，重要性系数为1.1。本次基坑支护属临时性支护，设计使用年限为不超过两年。
（2）地面超载：
1、车辆、施工荷载：坡顶设计地面超载q=10kPa，坡顶均布，北侧、东侧道路荷载按q=20kPa，西边粮仓边运粮车荷载按q=40kPa；
2、建筑荷载：拟建场地较空旷、平缓，周边建筑物、道路与基坑距离比较远，计算时按15×nkPa，n为建筑层数。
（3）地下水位：
潜水主要赋存于第四系上更新统冲积中粗砂④、圆砾④-1及卵石④-2中，略具承压性，受大气降水、地表水及区域地下水补给，水位因季节而异
受工程地质条件、邻近建筑物的结构性能、气候等因素的影响，边坡在开挖及维护期间，必须采用信息施工法进行施工。
信息施工法就是运用多手段的联合监测，做到定时监测，及时反馈，加强施工过程中的信息管理。同时通过监测信息，及时发现问题，及时采取相应对策，清除事故隐患；并根据实际情况修改、补充、完善设计和施工方案

1.2 本周施工工况
本期地下室已开始施工。
2 监测内容及测点布置
本基坑I~J~K~A~B~C~D~E段基坑开挖深度约为5.0m，基坑侧壁安全等级为二级，重要性系数为1.0；E~F~G~H~I段基坑开挖深度约为9.6m，基坑侧壁安全等级为一级，重要性系数为1.1。现根据基坑周边西侧粮库建筑距离较小、荷载较大等特点，控制建筑沉降是重点部分；随着基坑开挖深度的加深，特别在基坑开挖到设计标高时，是工程安全的关键时刻，监测信息及时反噬，确保施工安全性。根据相关规范，基坑进行以下监测项目。
a、变形监测：坡顶沉降观测、坡顶水平位移观测、建（构）筑物沉降观测、土体深层
水平位移观测（测斜）；
b、水位监测：地下水位观测；
c、周边建筑物及道路裂缝观测;
d、按监测需要收集基坑周边环境原始资料。

3 测试频率及结果分析
周报为一周监测成果报表，总结报告于监测工作结束后完成，并附上日常监测、测量原始记录。基坑工程监测频率应满足能系统反应监测对象所测项目的重要变化过程，监测工作应贯穿于基坑工程施工全过程，根据《建筑基坑工程监测技术规范》（GB50497-2009）并应甲方及设计院要求，监测项目监测频率为：
a 在施工前按规定进行初测；
b 在基坑开挖阶段，每3天一次，遇到台风、暴雨等异常情况每天监测次数不少于1次；基坑开挖至最后一层时，建筑物的沉降与坡顶的水平位移每天观测1次，连续4天。
c基坑土方开挖完成后4个月内每周监测1次，如4个月后支护结构变形仍不能趋于稳定，应继续按照每周1次的频率进行监测，遇到台风、暴雨等异常情况每天监测次数不少于1次；
d 当出现特殊情况时应加密监测，特殊情况可查看《天健芙蓉盛世二期基坑支护
工程施工安全监测方案》
e 当监测值相对稳定时，可适当降低监测频率。
以下对本周监测的测点初始值及一周累计变化值进行统计。本期监测时间为2012年11月5日～2012年11月11日，监测数据见下表2

序号
监测项目
本周变化最大值
累计变化最大值
预警值
控制值
1
基坑坡顶沉降
JC22 -1.0mm
JC17 -16.1mm
24mm
30mm
2
坡顶水平位移
JC12 1.0mm
JC12 22.2mm
24mm
30mm

表2 各测点一周累计变化值及总计变化值

武汉地质工程勘察院长沙分院
2012年11月11日
3

6
