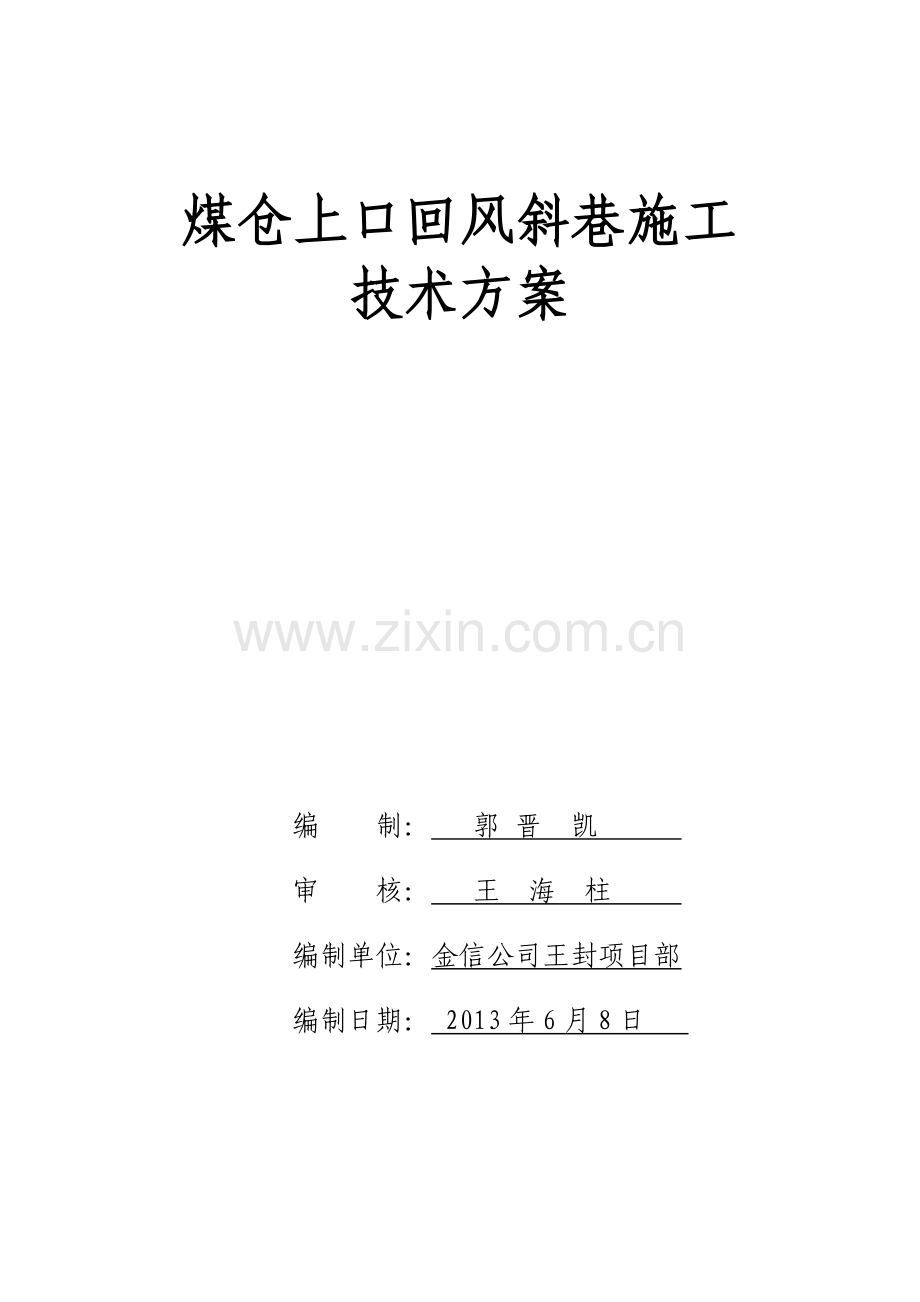

煤仓上口回风斜巷施工
技术方案

编 制： 郭 晋 凯
审 核： 王 海 柱
编制单位：金信公司王封项目部
编制日期： 2013年6月8日

会审意见表
职 务
姓 名
时 间
项目经理

技术经理

安全经理

生产经理

机电经理

质检经理

会审意见
会审意见表
部 门
会审人员意见
签 字
日 期
安全部

通风部

机运部

调度中心

技术部

地测部

基建部

经理助理

总工程师

基建副经理

安全副经理

机电副经理

经理

监理单位

施工方

煤仓上口回风斜巷施工技术方案
目前矿井机械化升级改造新风机及通风系统已启用，按照升级改造需求，煤仓上口回风斜巷段巷道因年久失修，不能满足现有通风系统需求，根据矿方安排，经项目部专题会议研究制定出煤仓上口回风斜巷施工技术方案，具体情况如下：
一、材料规格：
锚 杆：直径18mm×2200mm螺纹钢锚杆
锚杆托盘：与锚杆配套托盘
锚 索：直径17.8mm×7000mm钢绞线锚索
锚索托盘：与锚索配套托盘
锚固剂：K2360型树脂锚固剂
金 属 网：规格：900×1700mm ，直径6mm钢筋焊接，网格100×100mm
料 石：200×250×400mm
水泥砂浆：M80
工 字 钢：11#矿用工字钢
水泥背板：规格：880×200×50mm
二、 施工方法
1、 施工所需材料均采用人工搬运。
三、技术方案
1、皮带下山南部砌碹（交岔处以北）起始位置开始往北8m段砌碹支护受采动影响，挤压变形严重。对该段巷道采用锚网喷支护，即在现砌碹巷道的拱、帮部铺设金属网（规格：900×1700mm ，直径6mm钢筋焊接，网格100×100mm），然后补打锚杆，拱、帮部锚杆均按间排距800×800mm布置，锚索按间排距1600×1600mm布置于每两排拱部锚杆中间，并对该段巷道进行喷浆，喷浆厚度不小于50mm，强度C20。
2、对7#煤进风巷与皮带下山交岔处（闭墙往外）的砌碹拆除部分进行补碹（补碹规格为：长×宽×高4×2.5×0.3m），补碹要与原有碹体保持一致（基础不小于300mm），同时对里部进行充填,充填材料可选用煤、矸石、渣等，充填必须夯实，充填体积20m³。
3、对7#煤溜煤眼与煤仓上口“丁字口”处的7#煤溜煤眼进行封闭，即对现有溜煤眼闭墙往外处进行砌碹（基础不小于300mm），砌碹要与皮带下山碹体保持一致，砌碹后断面与煤仓上口拱形断面一致，砌碹规格：长×宽×高2×1.5×0.3m，砌碹与闭墙中部可选用矸石、渣等充填，充填必须夯实，充填体积10m³。
4、拆除现有煤仓上口直墙段（5m）巷道顶部的接顶圆木支护，保留直墙部分，然后对该区域的大断面部分长度为12m段全断面锚网喷支护，喷浆厚度100mm，强度C20。顶、帮部锚杆均按间排距800×800mm布置（该区域补打支护数量及喷浆面积以实际为准）。锚索（直径17.8mm×7000mm）按间排距2400×2400mm布置于每两排锚杆中部。待锚网喷支护完毕后对另外7m段巷道砌筑料石直墙（基础不小于300mm），直墙要与原有直墙方位一致，接续紧密，并与回风斜巷对接严密，新砌直墙单侧规格为：长×宽×高7000×400×2000mm，两侧直墙砌筑完毕后对全长12m段的墙体采用水泥勾缝，顶部采用长度为3800mm的11#矿用工字钢（间距880mm）+水泥背板（规格：880×200×50mm）进行封闭，同时对水泥背板间的间隙采用水泥砂浆勾缝，勾缝面积约10m²，保证严密不漏风。
5、拆除现有回风斜巷的木棚支护，采用11#矿用工字钢梯形单棚（棚间距为880mm）+水泥背板支护，每两架棚之间采用四根直径20mm钢筋（长度1m）制作的拉杆连接，顶、帮部充填时采用煤矸石（每米充填体积为0.7m³），该段支护长度为47m。回风斜巷其余段采用锚网喷支护，喷浆厚度100mm，强度C20，顶、帮部锚杆均按间排距800×800mm布置。
6、对联巷15.5m段巷道采用锚网喷支护，顶、帮锚杆按间排距800×800mm布置，同时在“丁字口”处采用M80水泥砂浆+料石砌筑闭墙，闭墙规格长×宽×高6500×400×4000mm，并进行喷浆，喷浆厚度与巷道喷浆厚度一致。
