北京三雄科技公司 SG-2003煤矿自然发火束管监测系统安装指导书
SG-2003煤矿自然发火束管监测系统安装指导书

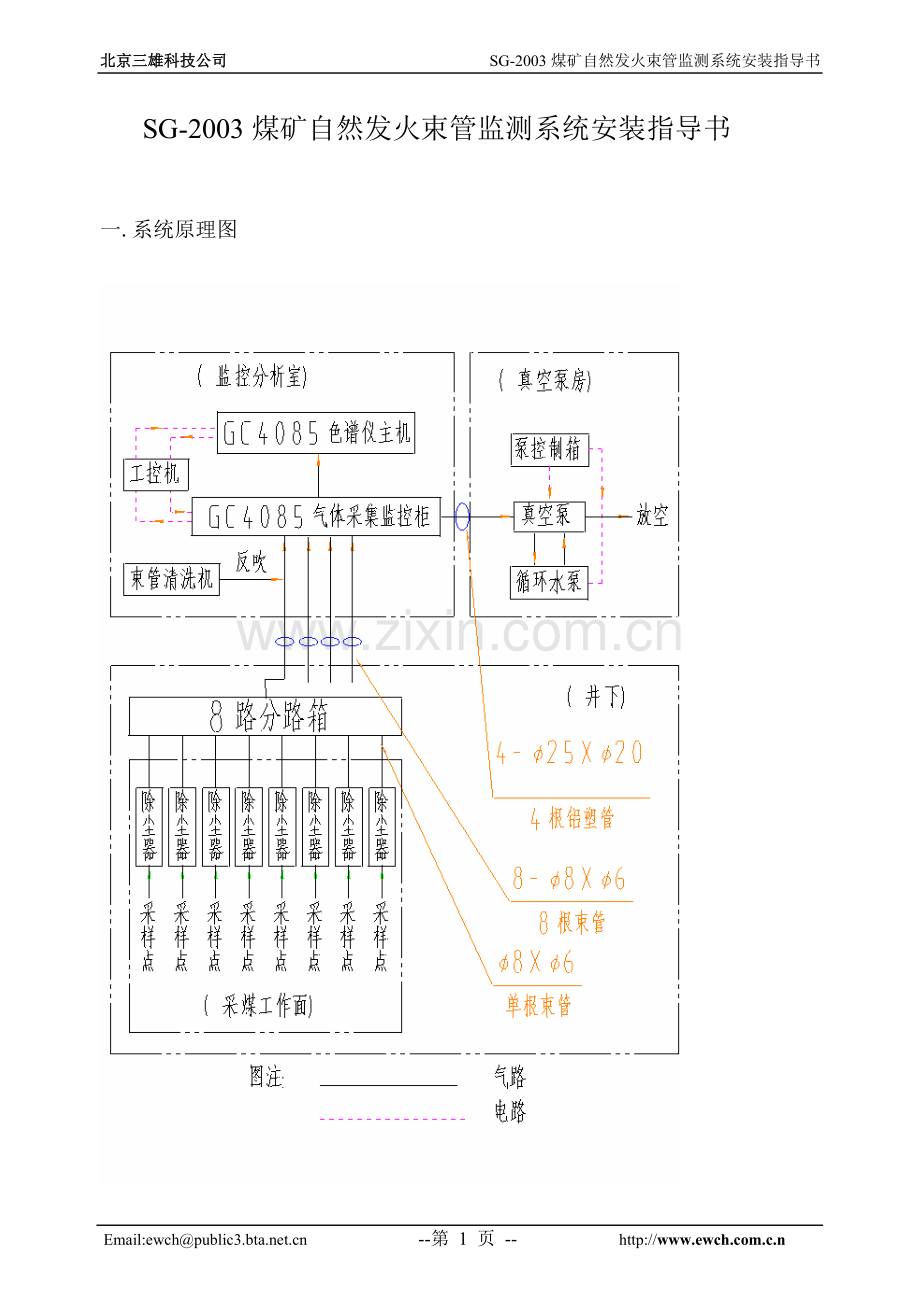

一. 系统原理图

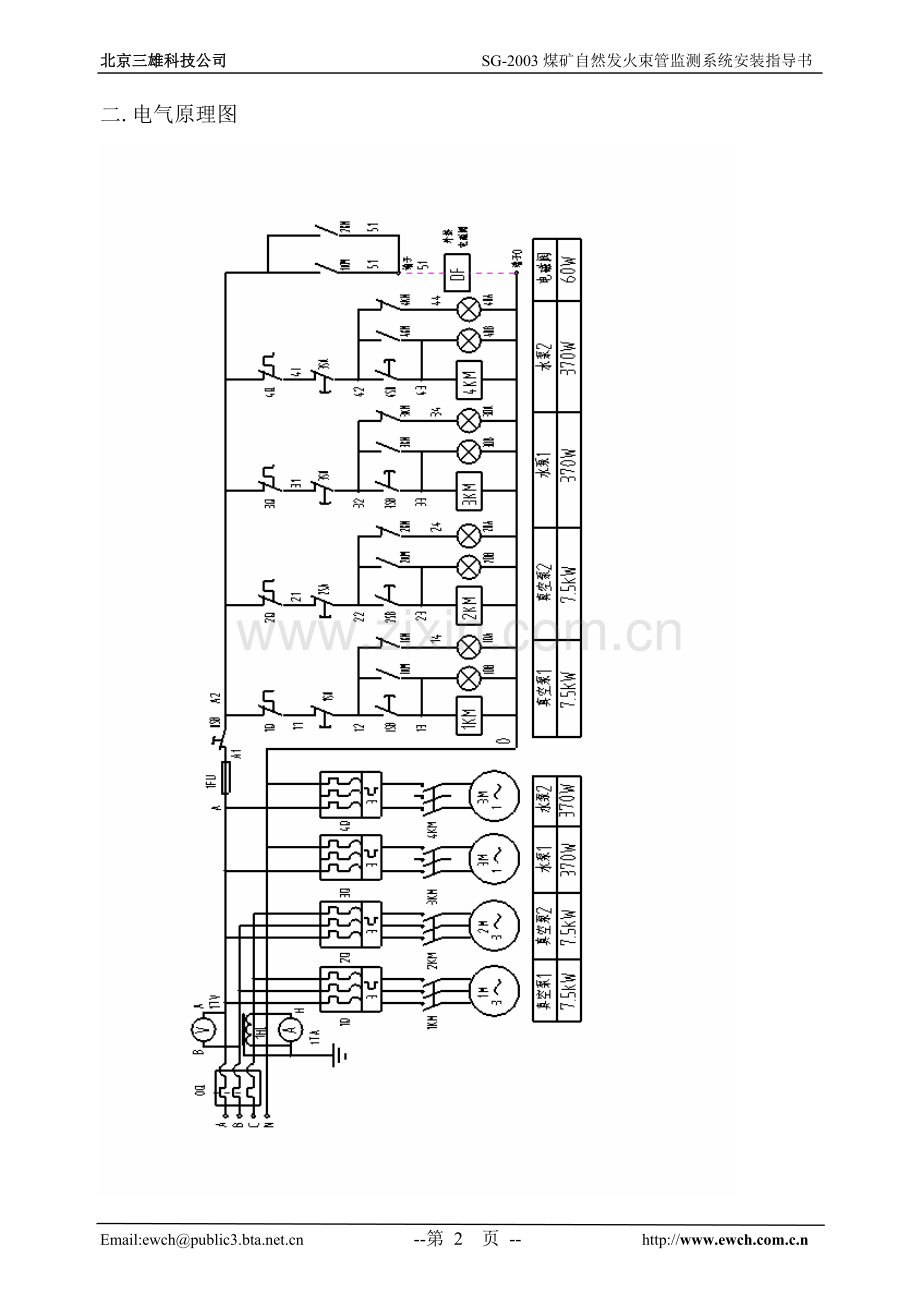

二.电气原理图

技术要求:
1.供电系统三相四线制 AC380V 50Hz 装机功率16KVA，电源进线不小于3X4mm2+1X2.5mm2。电控箱及电机外壳保护接地，接地电阻≤5欧姆。
2.电控柜外形尺寸：高X宽X厚(500X400X200)，挂墙安装。
3.虚线内为真空泵负压端止回电磁阀，与泵同步工作；为双泵并联共用一只电磁阀。

三. 气路原理图

四. 泵房平面示意图

技术要求:
1.真空泵底座为水泥混凝土结构,留出预埋地脚螺栓位置.(待真空泵到达现场后,预埋地脚螺栓,浇灌混凝土.)
2.水池砖混或水泥混凝土结构,容积不小于1立方米.水面最高位置低于真空泵水环最低位置.
3.安装位置根据现场情况可酌情变更,要求真空泵周围留出不小于600mm的维护空间.
4.电控箱挂墙安装.

五．分析室平面示意图

技术要求:
1.电源:单相220V 50HZ 装机功率3.5KVA,电源接线合挂墙安装.电源进线不小2X4mm2铜线.
设置保护接地进线,接地电阻≤5欧姆.
2.采样柜尺寸(高X宽X厚度)1600X600X300mm,周围留出不小于600mm维护空间.
3.抽气真空管及井下束管可采用地沟铺设.
4.分析主机及工控机安装位置可根据现场情况灵活放置.

六．泵房及分析室剖面示意图

七．真空泵地脚安装位置示意图

1． 2BE1 103-1水环真空泵

2．地脚安装位置示意图

八．采样柜地脚位置示意图

1. 采样柜底面位置示意图

用户根据现场情况可选择下部进出管线方式,虚线部分为气路管道地沟.

2. 采样柜后部位置示意图

用户根据现场情况可选择后部进出管线方式,采样柜后部两个长圆孔进出管线

3. 采样柜地脚安装位置图

九．真空管道安装示意图

技术要求:
1.焊接规范按照压力容器管道施工规范施工；三处法兰，仅对称点焊两处，待现场与设备法兰对接时可方便打掉，为调整法兰。
2. 焊接后，用≥0.4Mpa介质做试漏，涂放锈底漆及银粉面漆。

技术要求:
1.焊接规范按照压力容器管道施工规范施工；三处法兰，仅对称点焊两处，待现场与设备法兰对接时可方便打掉，为调整法兰。
2. 焊接后，用≥0.4Mpa介质做试漏，涂放锈底漆及银粉面漆。

关于修改管监测系统的建议
束管监测系统是我公司针对煤矿研发的项目，从研发到现在做过数次改动，比以前已经大有改观。我在安装过程中发现了几个问题，建议如下：
1、 先说电路。煤矿对用电非常严格，开关和线都要防爆的，要有煤安证和防爆证，而我们的线主要是地面用，一般管的不是很严。我们的水环式真空泵电机是7.5KW，电压380V，电流约为20A。当水环式真空泵启动时，瞬时电流是正常电流的三倍，应该用4 mm2的电缆线，而我们用的是2.5 mm2的电缆线。从另一角度讲，如果水环式真空泵不间断运行，用2.5 mm2的电缆线很容易发热。从安全角度和公司利益上讲，我建议咱们用4 mm2电缆线。
2、 说进气管路（见第13页），这个整体管路的目的是防止反水。我对这个管路有三点意见：首先是安装时困难，整个架子笨重，且需要电焊机和切割机现场操作，不方便；其次电磁阀易坏；第三是最重要的就是电磁阀作用不理想，有时会出现反水现象。建议用“逆止阀（横向的）”，这

样安装简单，效果明显。需要根据情况添加弯头，活结和三通。
3、 排气管路太长。由于进气管路是并联管路，阻挡了排气管路的连接。以前排气管路长1.2米，建议改成0.3米。
4、水池应大于可盛放3吨水。由于每个地方的水质不同，碱性大的水在高温（50℃）易结水垢，从而导致水环式真空泵无法正常运转。
5、 控制柜内空间狭小，32路控制柜尤其难一安装。32路控制柜需要安装4根进气管路，而控制柜在厂安装时将4个头留在一个方向，由于空间小，安装时无法使用扳手，容易漏气，从而导致抽不上气来。建议将4个头安装在两侧，这样困难相对小一点。控制柜内的滤水器建议：在两侧的应往中间靠拢一些，因为两边空间小，束管易打折。
6、 小控制柜（16路以下的）上的进气管路只有一个小管，都是把束管插上边就可以了。可是这个管是直的“”，束管不容易插上去，就是插上了也容易掉。建议弄成由细渐粗“”样式的。
7、 在发货时应在备件箱附一发货清单。由于SG2003束管检测系统所用东西多，且从不同的地方发到矿上，有时矿方也弄不清楚这东西是干什么的，容易丢失，有清单后方便我们点货和查找。
8、 安装完毕后，进行培训。我们售后服务人员每个人都有自己的方法，授课内容不一，在一些设置中差的也很多，往往把学习的人搞的很糊涂。建议我们统一培训一下，大家互相沟通，这样来树立我们公司在用户中的形象。
9、 说一下我们的结果报表。

我们的报表是固定格式，当然这样防止修改数据，用户说这样挺好，实事求是。用户反映最多的是标题和结尾。标题“束管检测系统分析报告”是固定格式，前面可添加用户单位，但有些没有安装束管的用户就想把“束管检测系统”这六个字去掉；结尾
用户提的最多，他们都想把“技术审核”和“审核单位”改了，改成“总工”或“矿长”等等。我建议我们把标题和结尾都设计成可修改的。
10、水环式真空泵的进水管路是六分管，而我们发货是一寸管。
以上9点是我在安装过程中发现的，有些是客户给我们提出的。现都以我自己的见解总结出来，如有不妥之处，还望指出，共同探讨。
