欧姆定律单元检测题2.doc

单元检测题
一、 选择题
1、在图1中所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（ ）
A、电流表A1和电流表A2的示数之和变小
B、电压表V和电流表A2的示数之比保持不变
C、电流表A1的示数变小，电压表V的示数变大
D、电流表A2的示数不变，电压表V的示数不变
2、如图2所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是( )
A、电流表A示数变小 B、电压表V1示数变小
C、电压表V2示数变小 D、R0两端的电压变小
3、 如图3所示，R1＝10欧，电流表A1示数为0.5安，电源电压为10伏.下列叙述不正确的是( )
A、R1与R2并联 B、R2阻值为20欧
C、R1两端电压为10伏 D、电流表A的示数为1.0安
4、 某同学设计了一个电子身高测量仪.下列四个电路中，R是定值电阻，R＇是滑动变阻器，电源电压不变，滑片会随身高上下平移.如图4所示，能够实现身高越高，电压表示数越大的电路是（ ）
+5、在如图5所示的电路中，闭合开关S，电路正常工作.一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小.将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转.若电路中只有一处故障，且只发生在灯L或电阻R上，则（ ）
A、灯L短路 　　　B、灯L断路 C、电阻R断路 　D、电阻R短路
6、（如图6所示，电源电压保持不变，R1和R2为定值电阻.下列说法正确的是（ ）
A、只闭合S1，滑片P向右滑动，电压表示数变大
B、先闭合S1，再闭合S2，电压表示数变大，电流表示数不变
C、先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小
D、闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大
7、在图7所示的电路中，闭合开关S，让开关S1和S2 断开，调节滑动变阻器的滑片P使其位于变阻器的最左端a处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数.已知变阻器的总电阻大于灯泡L的电阻，以下判断正确的是（ ）
A、若保持S1和S2断开，让P缓慢向右滑动，灯泡L有可能被烧毁
B、若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数均不变
C、若保持P在a处不动，S1仍断开，闭合S2后，A表和V表示数将变大
D、若保挣S2断开，将P移至变阻器最右端b，再闭合S1后，A表和V表均仍有示数
8、在探究一个用电器中电流随电压变化关系时，李芳连接好的电路如图8所示．闭合开关，发现电流表、电压表均有示数，调节滑动变阻器，电流表、电压表示数都不变化．李芳连接的电路有不妥之处，改正的方法是（　）
A、将导线K的a端移至接线柱A B、将导线L的b端移至接线柱B
C、将导线L的b端移至接线柱D D、将导线M的c端移至接线柱B
9、如图9所示，电源电压为4．5V且恒定不变，当开关S闭合后，滑动变阻器的滑片P从a端滑向b端的过程中，三只理想电压表的示数变化的绝对值分别为ΔU1、ΔU2、ΔU3，下列可能出现的情况是（ ）
A、ΔU1=0V ΔU2=2V ΔU3=1V B、ΔU1=0V ΔU2=2V ΔU3=2V
C、ΔU1=0.5V ΔU2=1V ΔU3=1.5V D、ΔU1=0.2V ΔU2=1V ΔU3=0.8V

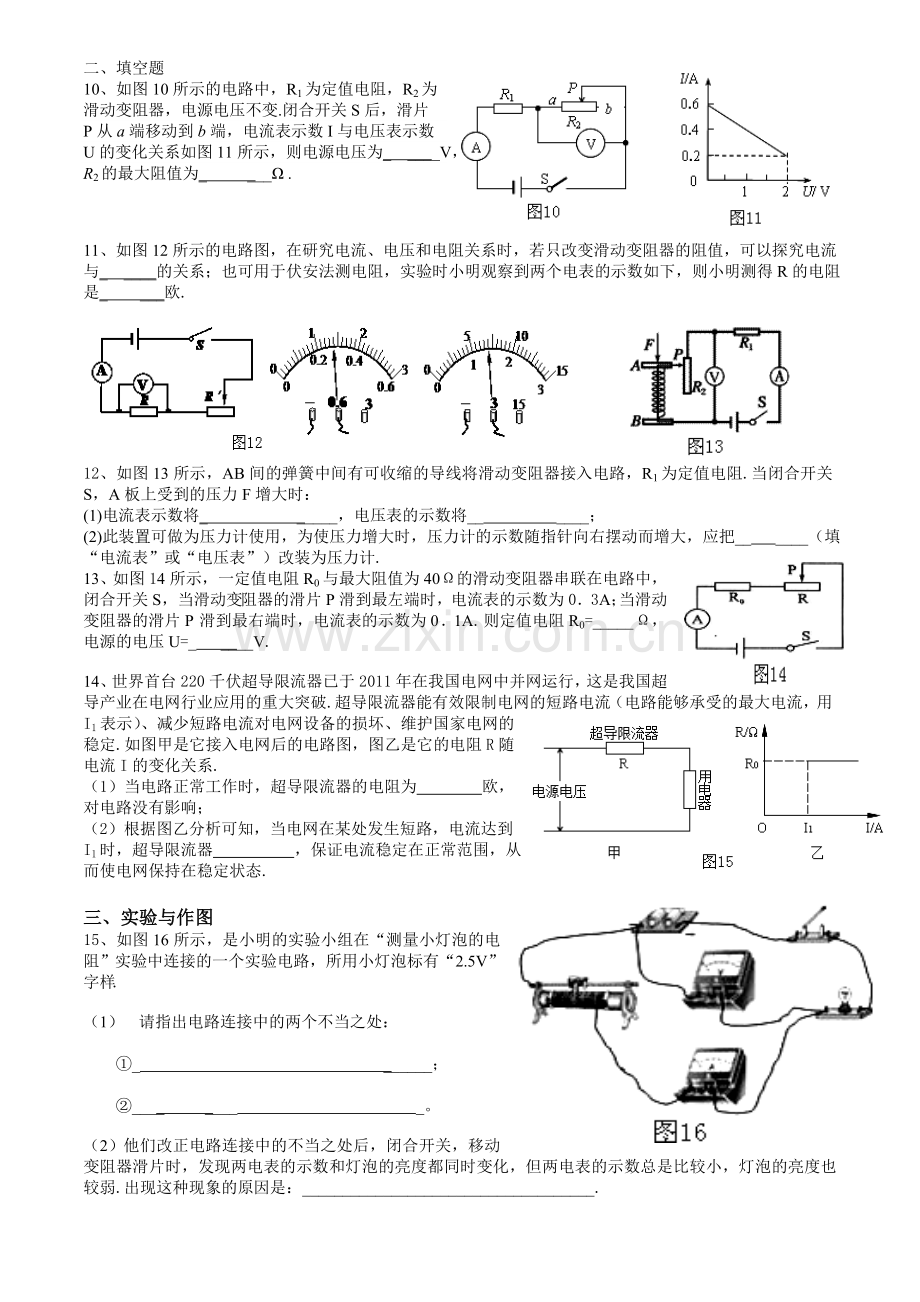

二、填空题
10、如图10所示的电路中，R1为定值电阻，R2为滑动变阻器，电源电压不变.闭合开关S后，滑片P从a端移动到b端，电流表示数I与电压表示数U的变化关系如图11所示，则电源电压为_ ____V，R2的最大阻值为_ ___Ω .

11、如图12所示的电路图，在研究电流、电压和电阻关系时，若只改变滑动变阻器的阻值，可以探究电流与_ ____的关系；也可用于伏安法测电阻，实验时小明观察到两个电表的示数如下，则小明测得R的电阻是_ ___欧.

12、如图13所示，AB间的弹簧中间有可收缩的导线将滑动变阻器接入电路，R1为定值电阻.当闭合开关S，A板上受到的压力F增大时：
(1)电流表示数将_ _____，电压表的示数将__ ____；
(2)此装置可做为压力计使用，为使压力增大时，压力计的示数随指针向右摆动而增大，应把__ ____（填“电流表”或“电压表”）改装为压力计.
13、如图14所示，一定值电阻R0与最大阻值为40Ω的滑动变阻器串联在电路中，闭合开关S，当滑动变阻器的滑片P滑到最左端时，电流表的示数为0．3A；当滑动变阻器的滑片P滑到最右端时，电流表的示数为0．1A.则定值电阻R0=_____Ω，电源的电压U=_ ____V.

14、世界首台220千伏超导限流器已于2011年在我国电网中并网运行，这是我国超导产业在电网行业应用的重大突破.超导限流器能有效限制电网的短路电流（电路能够承受的最大电流，用I1表示）、减少短路电流对电网设备的损坏、维护国家电网的稳定.如图甲是它接入电网后的电路图，图乙是它的电阻R随电流I的变化关系.
（1）当电路正常工作时，超导限流器的电阻为 欧，对电路没有影响；
（2）根据图乙分析可知，当电网在某处发生短路，电流达到I1时，超导限流器 ，保证电流稳定在正常范围，从而使电网保持在稳定状态.

三、实验与作图
15、如图16所示，是小明的实验小组在“测量小灯泡的电阻”实验中连接的一个实验电路，所用小灯泡标有“2.5V”字样.

（1） 请指出电路连接中的两个不当之处：

①_ ______；

②____ ____ _。

（2）他们改正电路连接中的不当之处后，闭合开关，移动变阻器滑片时，发现两电表的示数和灯泡的亮度都同时变化，但两电表的示数总是比较小，灯泡的亮度也较弱.出现这种现象的原因是：____________________________________.

（3）电路正常后，他们分别测出了小灯泡的几组电压和电流值.记录如右表：
电压（V）
2.00
2.50
2.80
电流（A）
0.20
0.24
0.26
①小灯泡正常工作时的电阻大小约为_______；
②通过分析实验数据可知，小灯泡的电阻是_________（填写“不变”或“变化”）的，其原因是：____________________________________.

（4）实验完成后，他发现在测量小灯泡电阻时，多次测量的目的与多次测未知定值电阻的目的不同：
多次测小灯泡的电阻的目的是：____________________________________；
多次测未知定值电阻的目的是：____________________________________.
16、实验室内所用导线很短，导线的电阻忽略不计.但长距离输电需要两条输电线，输电线的电阻则不能忽略不计.当输电线某处发生短路时，整个输电线路的电阻会发生改变.已知每米输电线的电阻是0.01Ω.
（1）请你利用学过的电学知识，在图17所示的虚线框内为检修人员设计一个检修电路（器材和仪表任选），可以根据仪表的示数进行有关的计算，以确定输电线短路的位置，便于检修人员迅速赶往短路所在位置排除故障．

（2）计算“短路点与测量点之间的距离”的表达式为 .
17、小乔和小丽在研究导体中电流与导体两端电压的关系时, 除了电源( 3V) 、开关、导线、电流表、电压表、滑动变阻器外, 还有可供选择的: A.定值电阻 B.小灯泡.
( 1) 为了完成研究需要选择器材 ( 填序号“A” 或“B”)；
理由是: .
( 2) 用笔画线完成图18 中的实物电路连接( 你所选的器材在图中用接线板代替, 导线连线不能交叉) , 并使滑动变阻器接入电路的阻值最大.
( 3) 小乔通过实验得出了下表( 一) 中的数据, 请读出图18 中两电表的示数, 记在表中最后一列的空格处.
表( 一)
电压U/V
0. 5
1. 0
1. 5
2. 0

电流I /A
0. 05
0. 1
0. 15
0. 2

表( 二)
电压U/V
0. 5
1. 0
1. 5
2. 0

电流I/A
0. 25
0. 2
0. 15
0. 1

( 4) 小丽通过实验得出了上表( 二) 中的数据, 并且通过分析实验数据得出了: “在电阻一定时, 导体中的电流随电压的增大而减少” 的结论.小乔观察并检查了小丽所连接的电路后, 告诉小丽…….你认为原因
可能是 .
四、计算题
18．如图所示，电阻R1=12欧。电键SA断开时， 通过的电流为0.3安；电键SA闭合时，电流表的示数为 0.5安。问：电源电压为多大？电阻R2的阻值为多大？

19．如图所示，滑动变阻器上标有“20Ω 2A”字样，当滑片P在中点时，电流表读数为0.24安，电压表读数为7.2伏，求：
（1）电阻R1和电源电压
（2）滑动变阻器移到右端时，电流表和电压表的读数。

20、如右图所示的电路中，R1=5Ω，滑动变阻器的规格为“1A、20Ω”，电源电压为4.5V并保持不变。电流表量程为0~0.6A，电压表的量程为0~3V。
求：①为保护电表，则滑动变阻器的变化范围为多少？
②当滑动变阻器R2为8Ω时，电流表、电压表的示数分别为多少？

21、两个灯泡并联在电路中，电源电压为12伏特，总电阻为7.5欧姆，灯泡L1的电阻为10欧姆，求：
1)泡L2的电阻
2)灯泡L1和L2中通过的电流
3)干路电流
