一、Protel.99.se中的sch原理图绘图操作：

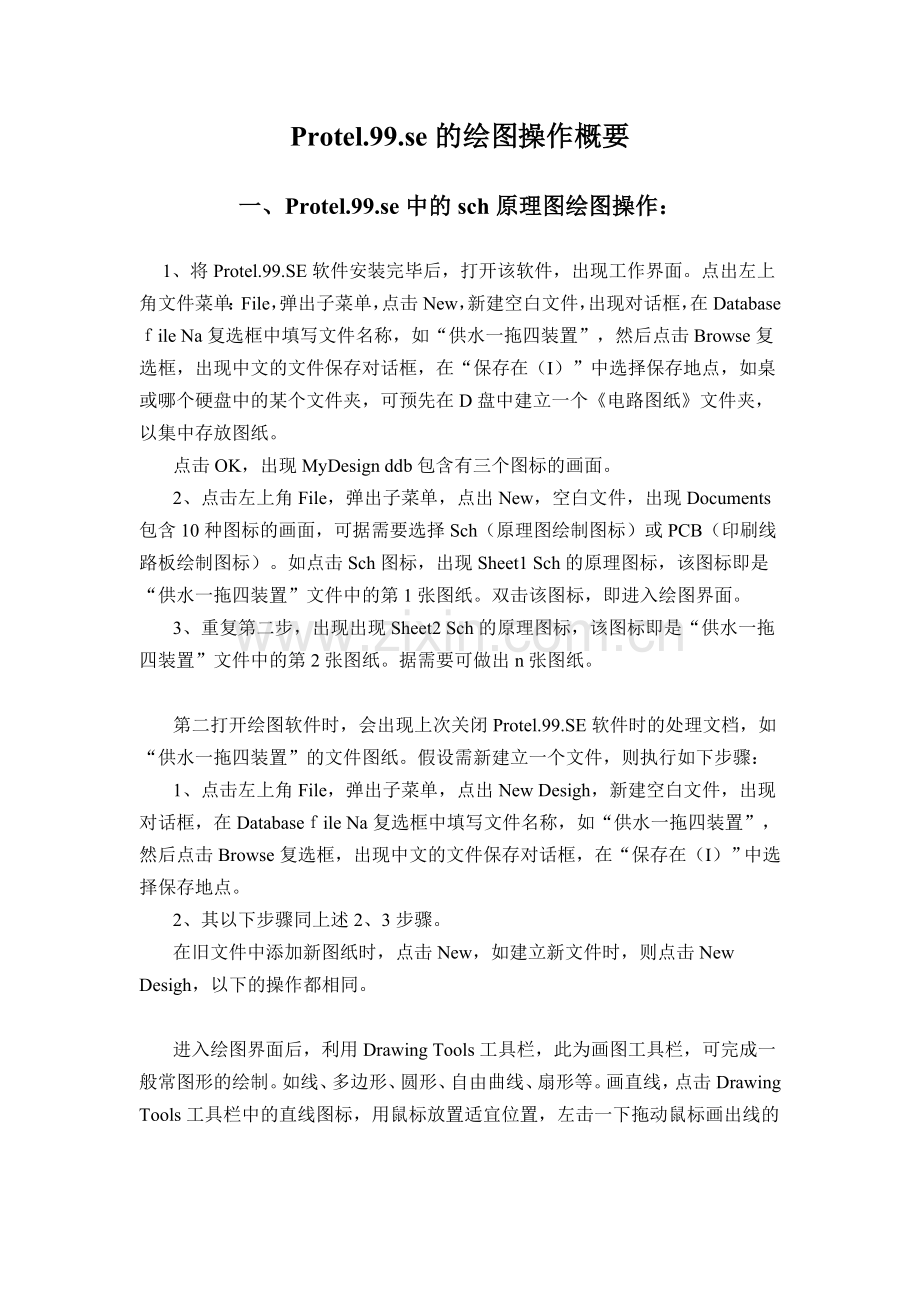

     1、将Protel.99.SE软件安装完毕后，打开该软件，出现工作界面。点出左上角文件菜单：File，弹出子菜单，点击New，新建空白文件，出现对话框，在Databaseｆile Na复选框中填写文件名称，如“供水一拖四装置”，然后点击Browse复选框，出现中文的文件保存对话框，在“保存在（I）”中选择保存地点，如桌或哪个硬盘中的某个文件夹，可预先在D盘中建立一个《电路图纸》文件夹，以集中存放图纸。
点击OK，出现MyDesign ddb包含有三个图标的画面。
2、点击左上角File，弹出子菜单，点出New，空白文件，出现Documents包含10种图标的画面，可据需要选择Sch（原理图绘制图标）或PCB（印刷线路板绘制图标）。如点击Sch图标，出现Sheet1 Sch的原理图标，该图标即是“供水一拖四装置”文件中的第1张图纸。双击该图标，即进入绘图界面。
3、重复第二步，出现出现Sheet2 Sch的原理图标，该图标即是“供水一拖四装置”文件中的第2张图纸。据需要可做出n张图纸。

第二打开绘图软件时，会出现上次关闭Protel.99.SE软件时的处理文档，如“供水一拖四装置”的文件图纸。假设需新建立一个文件，则执行如下步骤：
1、点击左上角File，弹出子菜单，点出New Desigh，新建空白文件，出现对话框，在Databaseｆile Na复选框中填写文件名称，如“供水一拖四装置”，然后点击Browse复选框，出现中文的文件保存对话框，在“保存在（I）”中选择保存地点。
2、其以下步骤同上述2、3步骤。
在旧文件中添加新图纸时，点击New，如建立新文件时，则点击New Desigh，以下的操作都相同。

进入绘图界面后，利用Drawing Tools工具栏，此为画图工具栏，可完成一般常图形的绘制。如线、多边形、圆形、自由曲线、扇形等。画直线，点击Drawing Tools工具栏中的直线图标，用鼠标放置适宜位置，左击一下拖动鼠标画出线的长短，如需拐弯，左击一下实施拐弯操作；该线段画完，右击一下，可放置到另一处继续画线；想中断画线操作，连续右击两下，可再选取此工具栏中别的图标。

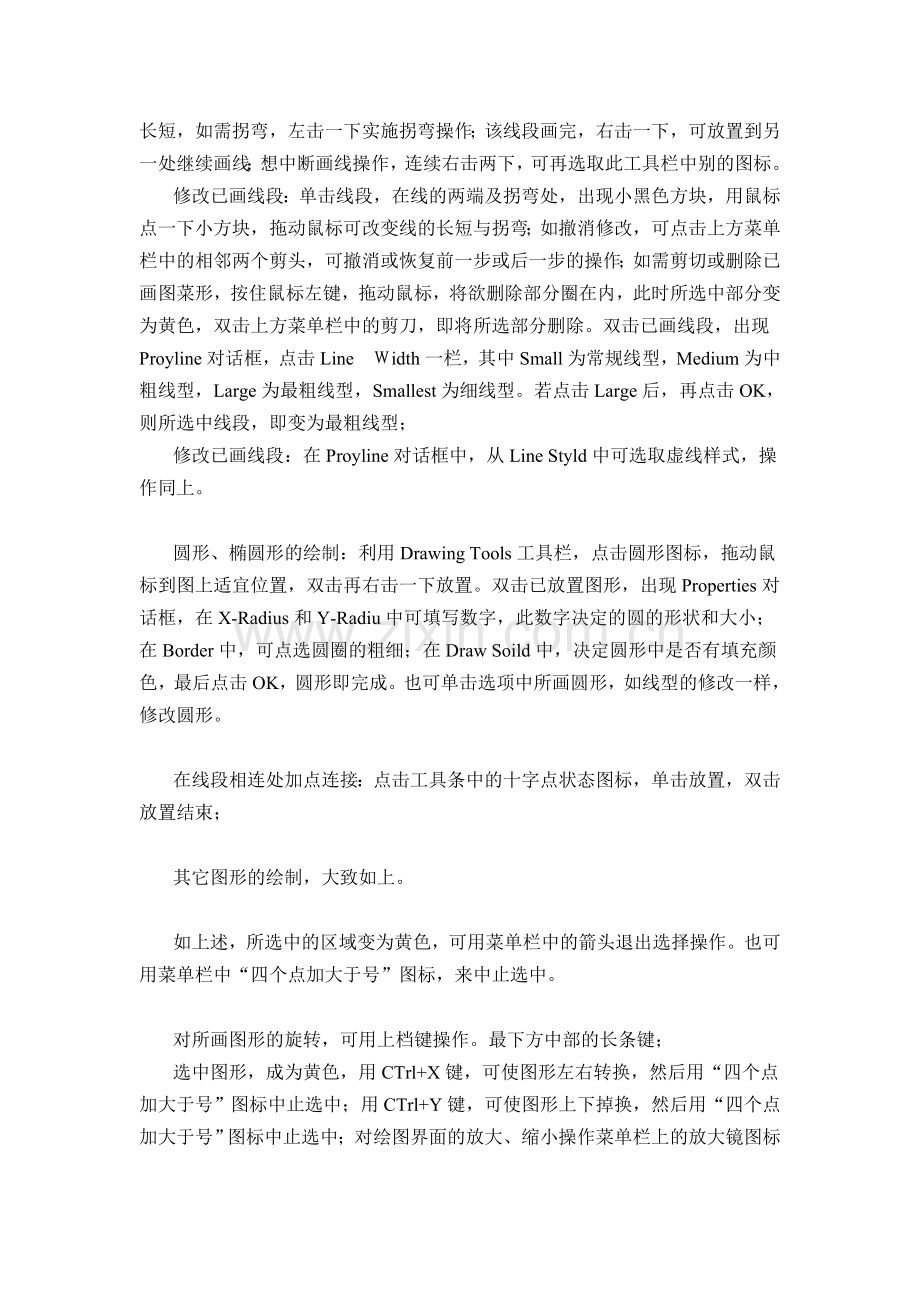

修改已画线段：单击线段，在线的两端及拐弯处，出现小黑色方块，用鼠标点一下小方块，拖动鼠标可改变线的长短与拐弯；如撤消修改，可点击上方菜单栏中的相邻两个剪头，可撤消或恢复前一步或后一步的操作；如需剪切或删除已画图菜形，按住鼠标左键，拖动鼠标，将欲删除部分圈在内，此时所选中部分变为黄色，双击上方菜单栏中的剪刀，即将所选部分删除。双击已画线段，出现Proyline对话框，点击Line　Ｗidth一栏，其中Small为常规线型，Medium为中粗线型，Large为最粗线型，Smallest为细线型。若点击Large后，再点击OK，则所选中线段，即变为最粗线型；
修改已画线段：在Proyline对话框中，从Line Styld中可选取虚线样式，操作同上。

圆形、椭圆形的绘制：利用Drawing Tools工具栏，点击圆形图标，拖动鼠标到图上适宜位置，双击再右击一下放置。双击已放置图形，出现Properties对话框，在X-Radius和Y-Radiu中可填写数字，此数字决定的圆的形状和大小；在Border中，可点选圆圈的粗细；在Draw Soild中，决定圆形中是否有填充颜色，最后点击OK，圆形即完成。也可单击选项中所画圆形，如线型的修改一样，修改圆形。

在线段相连处加点连接：点击工具条中的十字点状态图标，单击放置，双击放置结束；

其它图形的绘制，大致如上。

如上述，所选中的区域变为黄色，可用菜单栏中的箭头退出选择操作。也可用菜单栏中“四个点加大于号”图标，来中止选中。

对所画图形的旋转，可用上档键操作。最下方中部的长条键；
选中图形，成为黄色，用CTrl+X键，可使图形左右转换，然后用“四个点加大于号”图标中止选中；用CTrl+Y键，可使图形上下掉换，然后用“四个点加大于号”图标中止选中；对绘图界面的放大、缩小操作菜单栏上的放大镜图标来完成；也可用键盘上的PgUp、PgDu键位；图纸位置的移动，可用键盘上的Home键，此三键位配合，可调整适宜的绘图位置不作图。

对所画图形的复制与粘贴：选中图形区域，变为黄色后，用CTrl+C键复制，移动鼠标到欲粘贴位置，用CTrl+V键，实施粘贴操作；也可用上方菜单栏的指令进行操作，选中图形，点击Edit，弹出子菜单，点击Copy，复制；点击Prste，粘贴；

其它绘图工具的添加固与删除：点击菜单栏中的View，弹出子菜单，放置鼠标到Toolbars，出现7条工具条添加指令，点击可添加一至七条工具条，出现在绘图界面上。欲删除时，操作同上。

如需要将部分原理图嵌入文档中，执行Tools中的Preference指令，弹出对话框，将Add Template clip的选中消除即可。　　　　　　　

别忘了随时点击保存图标，保存一下。

其它操作，在绘制过程中便逐渐掌握了。

二、Protel.99.se中的PCB印刷线路板图的操作：

画PCB板的几个问题
1、 设置单、双面线路板；
单、双面板不用设置，画单面板只用蓝线即可，一旦杂用红线，又成了两面板。
2、 双面板元件框、正面铜箔条、反面铜箔条、元件注释等颜色的确定；
元件框及标注用TopO（黄线）、线路板外框（尺寸）用KeepO（粉红线）、过孔及层间连接线用Muit（银色线）、正面（顶层）布线用TopL（红色线）、反面（下层）用Botto（蓝色线）。
3、 铜箔条和焊盘大小粗细的设置；
将画线条的图标放置在工作区，按Tab键，可设置铜箔条的粗细焊盘的大小；
4、 焊盘和过孔的不同；
过孔和焊盘应使用不同的工具。
5、 画线长短；
画线短可用工具栏中类似电容的工具来测量。可寻找快捷键。
6、 常用IC、KA、R、C元件库的添加及尺寸确定。
可在元件库中查找。可依据要求绘制尺寸合适的新元件。
7、 绘完图后参对连线的检查：
打开工具栏中的Edit中的Select中的Connect，点击之，然后点击要检查的连线，此时被选中的所有连接在一起的铜箔线均变为白色。
8、 应摸索出有关快捷键的用法，以提高绘制速度。
Ctrl+H：检查连线；
Q键：在输入法 中文（中国）状态下，Q键为英寸和公制mm的切换键；
尺寸显示精度：单击右键，可选择Snap grid中的多种尺寸精度。
9、 重复打工同一个文件，进行编辑时，只可以默认并保存其中之一。故不能对同一个文件中的子文件同时进行编辑。
10、PCB文档的处理：当原理图和PCB图画在一处时，加工印刷板时，须将其独立出来，从邮件中发给厂家加工。可打开制图界面中的Documents，选中欲加工的PCB文件，单击右键，出现对话框，单击Export……（倒出指令），出现保存对话柜框，可选择保存位置，如桌面，并输入保护文件名。如此便发现一个PCB格式的文件已经出现在桌面上了。打开该文件，再打开“打开文件”命令，打开已保留桌面上的PCB文件。则在桌面上自动形成了个新的绘图文件标志。PCB独立文档已经生成。
如想把各个独立文档中的PCB或SCH文档有机地组合成一个新文档。或将一个多张图的文档，进一步分解成便于查阅的多个子文档（独立文档）。第一步：可打开制图界面中的Documents，选中欲加工的PCB文件，单击右键，出现对话框，单击Export……，出现保存对话柜框，可选择保存位置，如桌面，并输入保护文件名。如此便发现一个PCB格式的文件已经出现在桌面上了；第二步，打开其中一个文件，再打开“打开文件”命令，打开已保留桌面上的其中一个PCB或SCH文件；第三步，打开制图界面中的Documents，出现已经打开的前一个文档图标。单击File菜单，单击出现保存对话柜框，可选择保存位置，如桌面，并输入保护文件名。如此便发现一Import（倒入指令）指令，单击，出现一个对话框，选择已放于桌面上的其它文档，打开，则发现的Documents中又添加了被子选中的文档。依次添加其它文档即可。
11、零件库的添加。说句绝对的话，即使不添加任何一个元件库，用焊盘及线条自做，也可完成任何PCB板的制作任务。任何电子元件都可以做出来的。但添加上一些零件库，可调用现成的元件，提高绘图效率。
