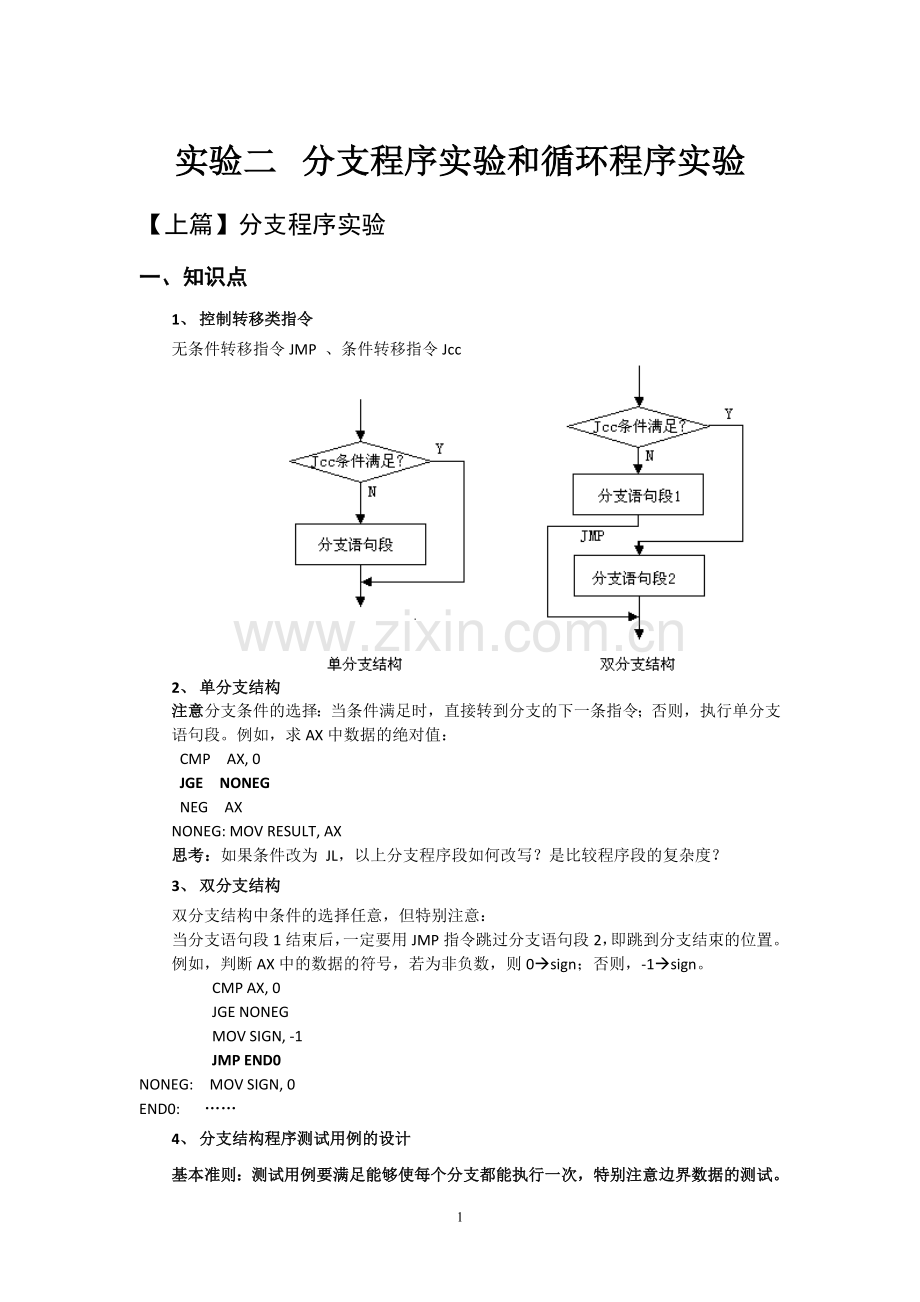

实验二 分支程序实验和循环程序实验
【上篇】分支程序实验
一、知识点
1、 控制转移类指令
无条件转移指令JMP 、条件转移指令Jcc
2、 单分支结构
注意分支条件的选择：当条件满足时，直接转到分支的下一条指令；否则，执行单分支语句段。例如，求AX中数据的绝对值：
CMP AX, 0
JGE NONEG
NEG AX
NONEG: MOV RESULT, AX
思考：如果条件改为 JL，以上分支程序段如何改写？是比较程序段的复杂度？
3、 双分支结构
双分支结构中条件的选择任意，但特别注意：
当分支语句段1结束后，一定要用JMP指令跳过分支语句段2，即跳到分支结束的位置。例如，判断AX中的数据的符号，若为非负数，则0àsign；否则，-1àsign。
CMP AX, 0
JGE NONEG
MOV SIGN, -1
JMP END0
NONEG: MOV SIGN, 0
END0: ……
4、 分支结构程序测试用例的设计

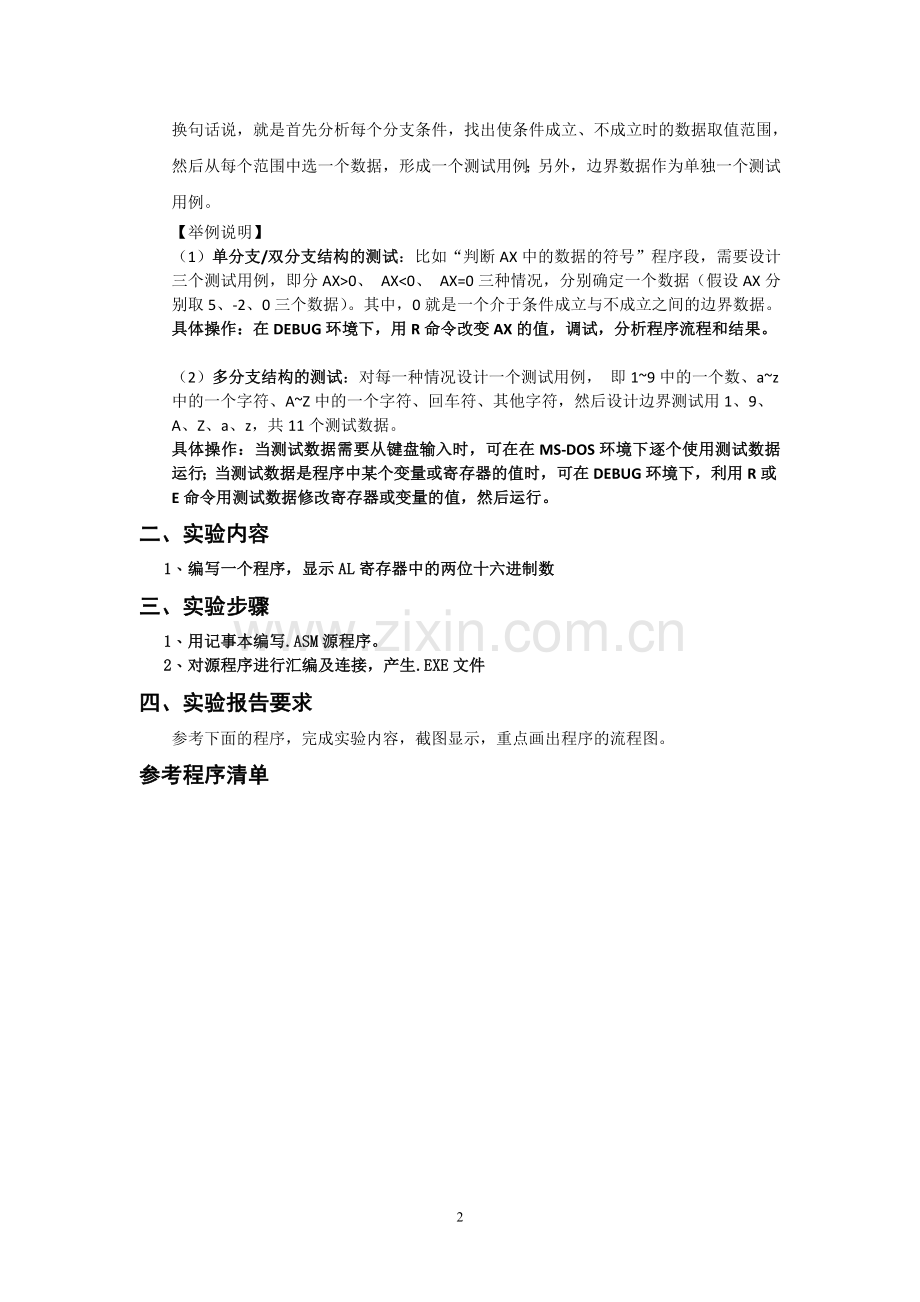

基本准则：测试用例要满足能够使每个分支都能执行一次，特别注意边界数据的测试。换句话说，就是首先分析每个分支条件，找出使条件成立、不成立时的数据取值范围，然后从每个范围中选一个数据，形成一个测试用例；另外，边界数据作为单独一个测试用例。
【举例说明】
（1）单分支/双分支结构的测试：比如“判断AX中的数据的符号”程序段，需要设计三个测试用例，即分AX>0、 AX<0、 AX=0三种情况，分别确定一个数据（假设AX分别取5、-2、0三个数据）。其中，0就是一个介于条件成立与不成立之间的边界数据。
具体操作：在DEBUG环境下，用R命令改变AX的值，调试，分析程序流程和结果。

（2）多分支结构的测试：对每一种情况设计一个测试用例， 即1~9中的一个数、a~z中的一个字符、A~Z中的一个字符、回车符、其他字符，然后设计边界测试用1、9、A、Z、a、z，共11个测试数据。
具体操作：当测试数据需要从键盘输入时，可在在MS-DOS环境下逐个使用测试数据运行；当测试数据是程序中某个变量或寄存器的值时，可在DEBUG环境下，利用R或E命令用测试数据修改寄存器或变量的值，然后运行。
二、实验内容
1、编写一个程序，显示AL寄存器中的两位十六进制数
三、实验步骤
1、用记事本编写.ASM源程序。
2、对源程序进行汇编及连接，产生.EXE文件
四、实验报告要求
参考下面的程序，完成实验内容，截图显示，重点画出程序的流程图。
参考程序清单

⑴ 显示AL中两位十六进制数程序： TWO.ASM

CODE SEGMENT
ASSUME CS：CODE
START：MOV AL，3EH
MOV BL，AL
MOV DL，AL
MOV CL，4
SHR DL，CL
CMP DL，9
JBE NEXT1
ADD DL，7
NEXT1：ADD DL，30H
MOV AH，2
INT 21H ;显示高位ASCII码
MOV DL，BL
AND DL，0FH
CMP DL，9
JBE NEXT2
ADD DL，7
NEXT2：ADD DL，30H
MOV AH，2
INT 21H ;显示低位ASCII码
MOV AH，4CH
INT 21H
CODE ENDS ;返回DOS
END START

【下篇】循环程序实验
一、知识点
1、 常用循环结构的汇编语言实现
（1） 对于确定循环次数的循环结构，一般使用LOOP指令构成循环，LOOP指令中的标号位循环体的起始位置。但在循环之前要将循环次数送CX。
（2） 对于循环次数不定的循环结构，一般用Jcc指令与标号一起构成循环。
（3） 循环结构的汇编语言程序一般包含三部分，即
循环初始部分——循环之前准备相应的条件，如循环次数、相关变量/寄存器赋初值等；
循环体——重复执行的程序代码，其中包含改变与循环条件有关的值；
循环控制部分——判断循环条件，决定是否继续循环。
2、 循环程序的测试技巧
单步调试与分段调试结合：即对循环体内部的程序段的测试用单步执行的方法，执行1~2遍循环体，观察并分析每一步的结果及程序流程；对于整个循环体程序段的测试，一般用G命令分段调试，通过结果判断循环体的正确程度。
二、实验内容
1、编写一个程序，判别键盘上输入的字符；若是1-9字符，则显示之；若为A-Z或a-z字符，均显示＇c＇；若是回车字符<CR>(其ASCII码为0DH)，则自动结束程序，若为其它字符则不显示，循环等待新的字符输入。
三、实验步骤
1、用记事本编写.ASM源程序。
2、对源程序进行汇编及连接，产生.EXE文件
四、实验报告要求
完成实验内容，截图显示，重点画出程序的流程图。
实验代码
DATA SEGMENT
DB 0
DATA ENDS

CODE SEGMENT
ASSUME CS:CODE,DS:DATA

MAIN PROC FAR
PUSH DS
SUB AX,AX ;AX清零
PUSH AX
MOV AX,DATA
MOV DS,AX ;DATA段地址给DS

NEXT:
MOV AH,07 ;INPUT CHARACTER
INT 21H
CMP AL,0DH
JE OVER ;enter
CMP AL,'0'
JGE DA0 ;>=0
JMP NEXT

DA0:
CMP AL,'9'
JLE DA09 ;<=9

CMP AL,'A'
JGE DA_GA ;>=a
JMP NEXT

DA_LA:
CMP AL,'Z'
JLE CHR ;A~Z
JMP NEXT

CMP AL,'a'
JGE DA_LA
JMP NEXT

DA_GA:
CMP AL,'z'
JLE CHR ;a~z
JMP NEXT

;////////////////////////////

DA09:
MOV AH,02
MOV DL,AL ;DISPLAY NUMBER
INT 21H
JMP NEXT

CHR:
MOV AH,2
MOV DL,'c' ;DISPLAY CHARACTER:c
INT 21H
JMP NEXT

OVER:
RET ;BACK

MAIN ENDP

CODE ENDS

END MAIN

实验截图：
（1）

（2）
