四氟材质的性能.doc

四氟类材料性能大全

氟塑料是部分或全部氢被氟取代的链烷烃聚合物，它们有聚四氟乙烯
（PTFE）、全氟（乙烯丙烯）（FEP）共聚物、聚全氟烷氧基（PFA）树脂、聚三氟氯乙烯（PCTFF）、乙烯一三氟氯乙烯共聚物（ECTFE）、乙烯一四氟乙烯（ETFE）共聚物、聚偏氟乙烯（PVDF）和聚氯乙烯（PVF）。

聚四氯乙烯
PTFE是由四氟乙烯自由基聚合而制得的一种全氟聚合物，它具有一C马一CFZ一重复单元线性分子结构，是结晶性聚合物，熔点大约为631T，密度为2．13—2．19g／cC（克／厘米’）。 PTFE具有优异的耐化学品性，其介电常数为2．1，损耗因数低，在很宽的温度和频率范围内是稳定的。它从低温到550V的机械性能都很好。
PTPE抗冲强度高，但拉伸强度、耐磨性、抗蠕变性比其它工程塑料差。有时加入玻璃纤维、青铜、碳和石墨来改善其特殊的机械性能。它的摩擦系数几乎比任何其它材料都低，具有很高的氧指数。
PTFE可制成粒料、凝结的细粉（0．2微米）和水分散液。粒状树脂用于压塑和柱塞挤塑；细粉可以糊状挤塑成薄壁材料；分散液可用作涂料和浸渍多孔材料。在美国市场经销的纯的PTEE产品有 Auimont USA公司的 AI－goflo牌、DU POut公司的Teflon牌、ICI AInericas Inc的 FI牌、HOechstCelanese公司的HOSaflon牌。
PTFE具有非常高的熔体粘度，这妨碍了惯用的熔融挤塑或模塑技术的采用。粒状PTFE的模塑和挤塑方法与粉状金属和陶瓷用的方法相似——先压缩再高温烧结；细粉需与加工辅料混合（如石脑油）形成糊状，然后在高压下挤成薄壁材料，再加热除掉挥发性的加工助剂，最后烧结。

全氟《乙烯丙烯）共聚物
FEP是四氟乙烯和六氟丙烯共聚而成的。
FEP结晶熔化点为580F，密度为2.15g／CC（克／立方厘米），它是一种软性塑料，其拉伸强度、耐磨性、抗蠕变性低于许多工程塑料。它是化学惰性的，在很宽的温度和频率范围内具有较低的介电常数（2.1）。该材料不引燃，可阻止火焰的扩散。它具有优良的耐候性，摩擦系数较低，从低温到392F均可使用。该材料可制成用于挤塑和模塑的粒状产品，用作流化床和静电涂饰的粉末，也可制成水分散液。半成品有膜、板。棒和单纤维。美国市场经销的FEP有DUIPont公司的 Teflon牌、Daikin公司的Neoflo牌、Hoechst Celanese公司的IHoustaflow牌。其主要的用途是用于制作管和化学设备的内村、滚筒的面层及各种电线和电缆，如飞机挂钩线、增压电缆、报警电缆、扁形电缆和油井测井电缆。FEP膜已见用作太阳能收集器的薄涂层。

全氟烷氧基树脂
PFA树脂相对来说是比较新的可熔融加工的氟塑料。
PFA的熔点大约为580F，密度为2.13— 2.16g／cc（克／立方厘米）。PFA与 PTFE和FEP相似，但在302T以上时，机械性能略优于FEP，且可在高达500F下的温度下使用，它的耐化学品性与PTEF相当。PFA的产品形式有用于模塑和挤塑的粒状产品，用于旋转模塑和涂料的粉状产品；其半成品有膜、板、棒和管材。美国市场经销的PFA树脂有DUPOut公司的Teflon牌、Daikin公司的Neoflon牌、Ansimont公司的Hthen牌、HOechst Celanese公司的 Hostafl牌。PFA的用途与FEP类似。

聚三氟氯乙烯
PCTFE是三氟氯乙烯自由基引发聚合的带有主要是重复一CF(cl)—CF单元线性主链的产物。
PCTFE是结晶性的高分子，熔点为425F，密度为2.13g/cc（克／立方厘米）。
PCTFE在室温下对大多数活泼的化学品呈惰性，而在212T以上可被少数几种溶剂溶解，也可被一些溶剂溶胀，尤其是氯化过的溶剂。PCTFE具有优异的阻隔气体的能力，其膜产品的水蒸汽透过性在所有透明塑料膜中是最低的。其电性能与其它全氟聚合物相似，但介电常数（2．3—2．刀和损耗因数稍高，尤其是在高频时。PCTFE可制作厚的（1／8英寸）光学透明制件。
PCTFE虽可用熔融加工，但由于熔体粘度高，有降解趋势导致加工品的性能变坏，故加工困难。
PCTFE树脂可制成用于模塑和挤塑的粒料。膜厚度为 0.001—0.010英寸，亦可制成棒和管。美国市场上经销的PCTFE树脂有3M公司的Kel—FI牌、Daikin公司的Daiflon牌、AlliedlSignal公司的Acfon牌。
乙烯三氟氯乙烯共聚物
ECTFE树脂是乙烯和三氟氯乙烯1:1的交替共聚物，熔点为464F,密度为1.68g/cc（克／立方厘米）。
此材料从低温到 330T的性能良好，其强度、耐磨性、抗蠕变性大大高于PTEE、FEP和PFA。它在室温和高温下耐大多数腐蚀性化学品和有机溶剂。它的介电常数（2.6）低，在很宽的温度和频率范围内性能稳定。ECTFE不着火，可防止火焰扩散，当暴露在火焰中时，将分解成硬质的碳。
ECTFE可制成用于模塑和挤塑的粒料及用于旋转模塑、流化床涂饰、静电涂饰的粉状产品。可在传统挤塑设备用化学发泡法加工成泡沫状产品，待别适用于计算机用电线的领域。半成品有膜、板、管和单纤维。 Ausimont USA公司销售的ECTFE产品牌号为Halar。

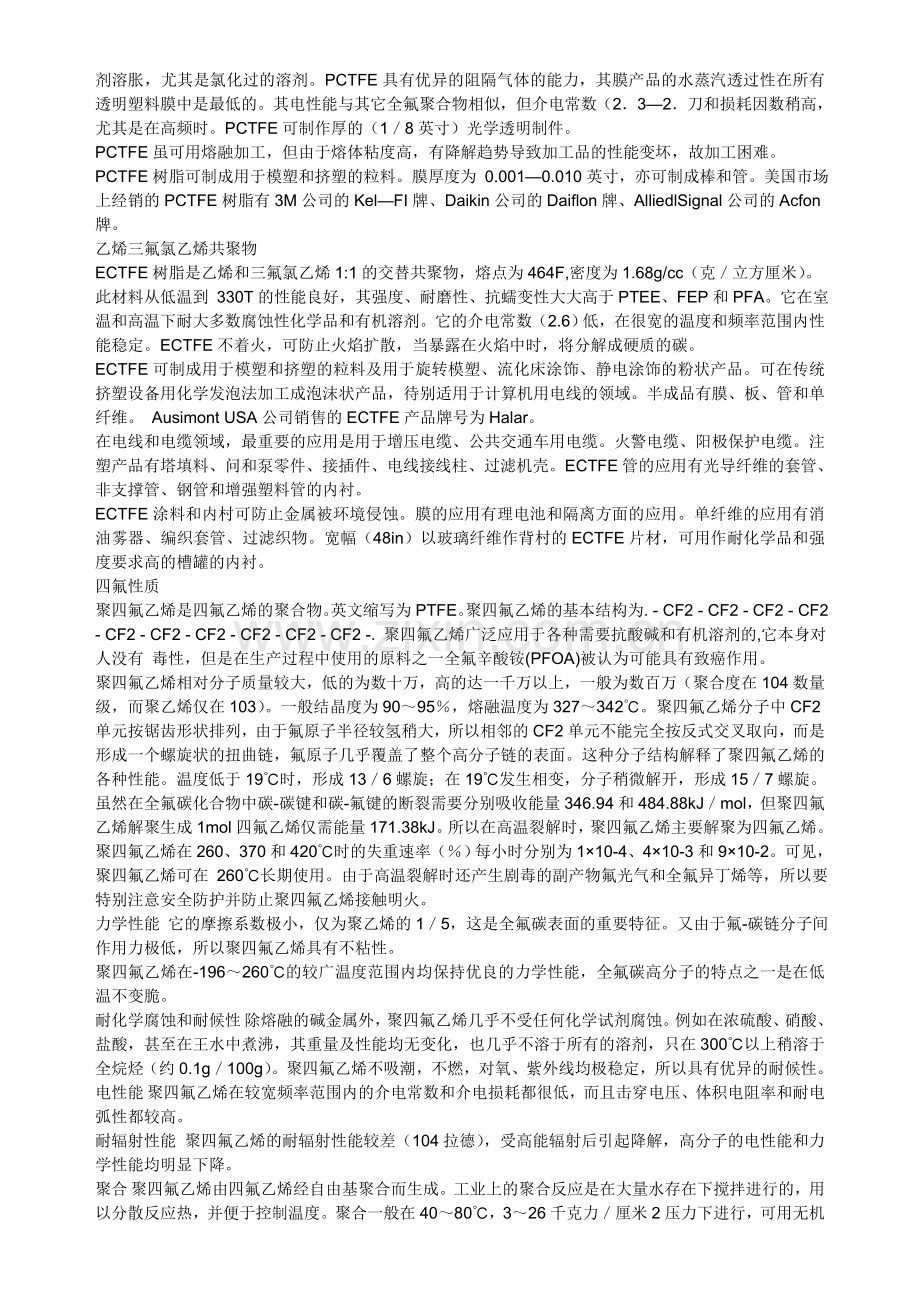

在电线和电缆领域，最重要的应用是用于增压电缆、公共交通车用电缆。火警电缆、阳极保护电缆。注塑产品有塔填料、问和泵零件、接插件、电线接线柱、过滤机壳。ECTFE管的应用有光导纤维的套管、非支撑管、钢管和增强塑料管的内衬。
ECTFE涂料和内村可防止金属被环境侵蚀。膜的应用有理电池和隔离方面的应用。单纤维的应用有消油雾器、编织套管、过滤织物。宽幅（48in）以玻璃纤维作背村的ECTFE片材，可用作耐化学品和强度要求高的槽罐的内衬。
四氟性质
聚四氟乙烯是四氟乙烯的聚合物。英文缩写为PTFE。聚四氟乙烯的基本结构为. - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 - CF2 -. 聚四氟乙烯广泛应用于各种需要抗酸碱和有机溶剂的,它本身对人没有 毒性，但是在生产过程中使用的原料之一全氟辛酸铵(PFOA)被认为可能具有致癌作用。
聚四氟乙烯相对分子质量较大，低的为数十万，高的达一千万以上，一般为数百万（聚合度在104数量级，而聚乙烯仅在103）。一般结晶度为90～95％，熔融温度为327～342℃。聚四氟乙烯分子中CF2单元按锯齿形状排列，由于氟原子半径较氢稍大，所以相邻的CF2单元不能完全按反式交叉取向，而是形成一个螺旋状的扭曲链，氟原子几乎覆盖了整个高分子链的表面。这种分子结构解释了聚四氟乙烯的各种性能。温度低于19℃时，形成13／6螺旋；在19℃发生相变，分子稍微解开，形成15／7螺旋。
虽然在全氟碳化合物中碳-碳键和碳-氟键的断裂需要分别吸收能量346.94和484.88kJ／mol，但聚四氟乙烯解聚生成1mol四氟乙烯仅需能量171.38kJ。所以在高温裂解时，聚四氟乙烯主要解聚为四氟乙烯。聚四氟乙烯在260、370和420℃时的失重速率（％）每小时分别为1×10-4、4×10-3和9×10-2。可见，聚四氟乙烯可在 260℃长期使用。由于高温裂解时还产生剧毒的副产物氟光气和全氟异丁烯等，所以要特别注意安全防护并防止聚四氟乙烯接触明火。
力学性能 它的摩擦系数极小，仅为聚乙烯的1／5，这是全氟碳表面的重要特征。又由于氟-碳链分子间作用力极低，所以聚四氟乙烯具有不粘性。
聚四氟乙烯在-196～260℃的较广温度范围内均保持优良的力学性能，全氟碳高分子的特点之一是在低温不变脆。
耐化学腐蚀和耐候性 除熔融的碱金属外，聚四氟乙烯几乎不受任何化学试剂腐蚀。例如在浓硫酸、硝酸、盐酸，甚至在王水中煮沸，其重量及性能均无变化，也几乎不溶于所有的溶剂，只在300℃以上稍溶于全烷烃（约0.1g／100g）。聚四氟乙烯不吸潮，不燃，对氧、紫外线均极稳定，所以具有优异的耐候性。
电性能 聚四氟乙烯在较宽频率范围内的介电常数和介电损耗都很低，而且击穿电压、体积电阻率和耐电弧性都较高。
耐辐射性能 聚四氟乙烯的耐辐射性能较差（104拉德），受高能辐射后引起降解，高分子的电性能和力学性能均明显下降。
聚合 聚四氟乙烯由四氟乙烯经自由基聚合而生成。工业上的聚合反应是在大量水存在下搅拌进行的，用以分散反应热，并便于控制温度。聚合一般在40～80℃，3～26千克力／厘米2压力下进行，可用无机的过硫酸盐、有机过氧化物为引发剂，也可以用氧化还原引发体系。每摩尔四氟乙烯聚合时放热171.38kJ。分散聚合须添加全氟型的表面活性剂，例如全氟辛酸或其盐类。
应用 聚四氟乙烯可采用压缩或挤出加工成型；也可制成水分散液，用于涂层、浸渍或制成纤维。聚四氟乙烯在原子能、航天、电子、电气、化工、机械、仪器、仪表、建筑、纺织、食品等工业中广泛用作耐高低温、耐腐蚀材料，绝缘材料，防粘涂层等。
化学性质
耐腐蚀性：能够承受除了熔融的碱金属，氟化介质以及高于300℃氢氧化钠之外的所有强酸（包括王水）、氧化剂、还原剂和各种有机溶剂的作用。
绝缘性：不受环境及频率的影响，体积电阻可达1018欧姆•厘米，介质损耗小，击穿电压高。
耐高低温性：对温度的影响变化不大，温域范围广，可使用温度-190~260℃。
自润滑性：具有塑料中最小的摩擦系数，是理想的无油润滑材料。
表面不粘性：已知的固体材料都不能粘附在表面上，是一种表面能最小的固体材料。
耐大气老化性，耐辐照性能和较低的渗透性：长期暴露于大气中，表面及性能保持不变。
不燃性：限氧指数在90以下。
物理性质
聚四氟乙烯的机械性质较软。具有非常低的表面能。
