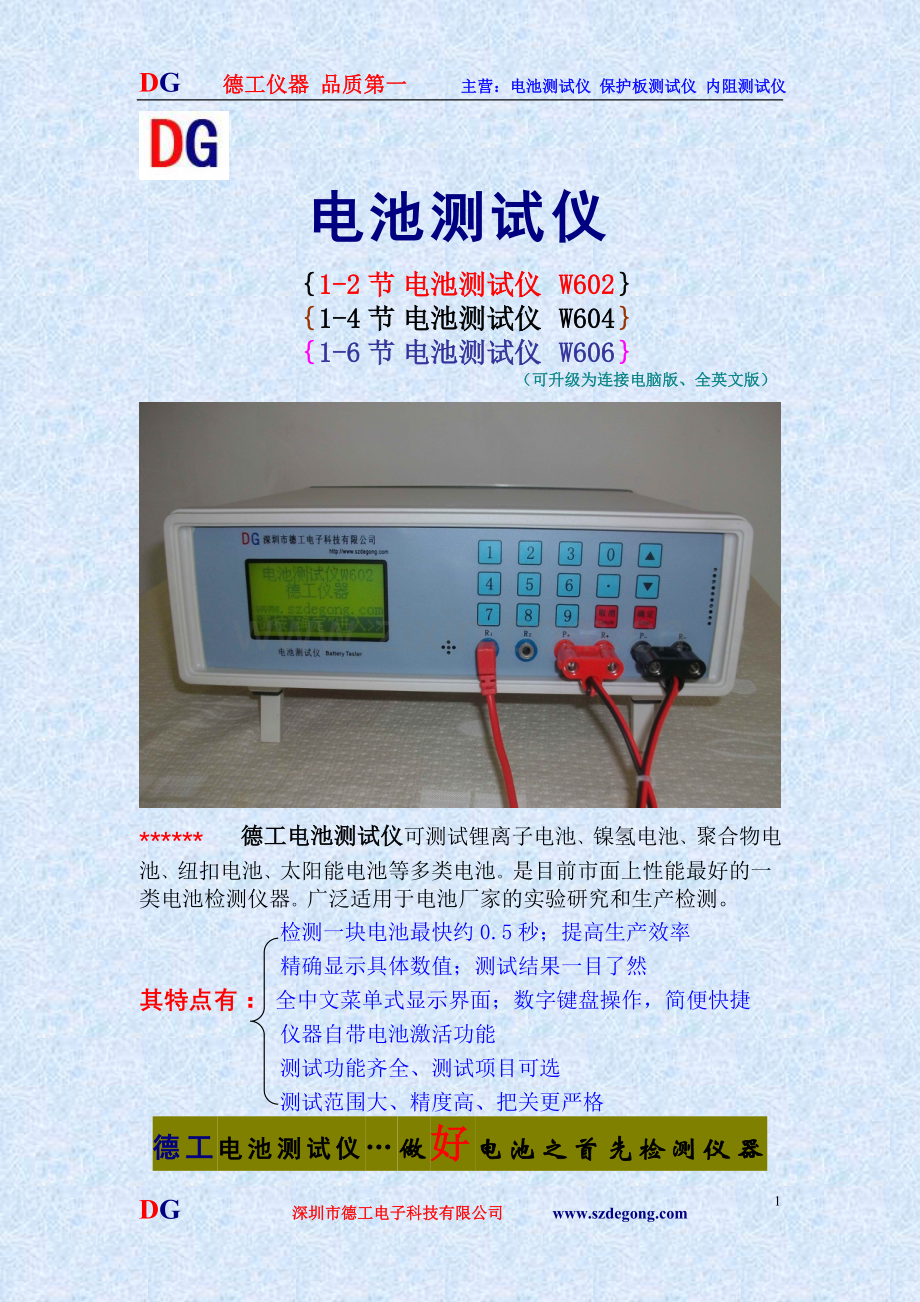

电池测试仪

｛1-2节 电池测试仪 W602｝
｛1-4节 电池测试仪 W604｝
｛1-6节 电池测试仪 W606｝
（可升级为连接电脑版、全英文版）

****** 德工电池测试仪可测试锂离子电池、镍氢电池、聚合物电池、纽扣电池、太阳能电池等多类电池。是目前市面上性能最好的一类电池检测仪器。广泛适用于电池厂家的实验研究和生产检测。
检测一块电池最快约0.5秒；提高生产效率
精确显示具体数值；测试结果一目了然
其特点有： 全中文菜单式显示界面；数字键盘操作，简便快捷
仪器自带电池激活功能
测试功能齐全、测试项目可选
测试范围大、精度高、把关更严格
德工电池测试仪…做好电池之首先检测仪器

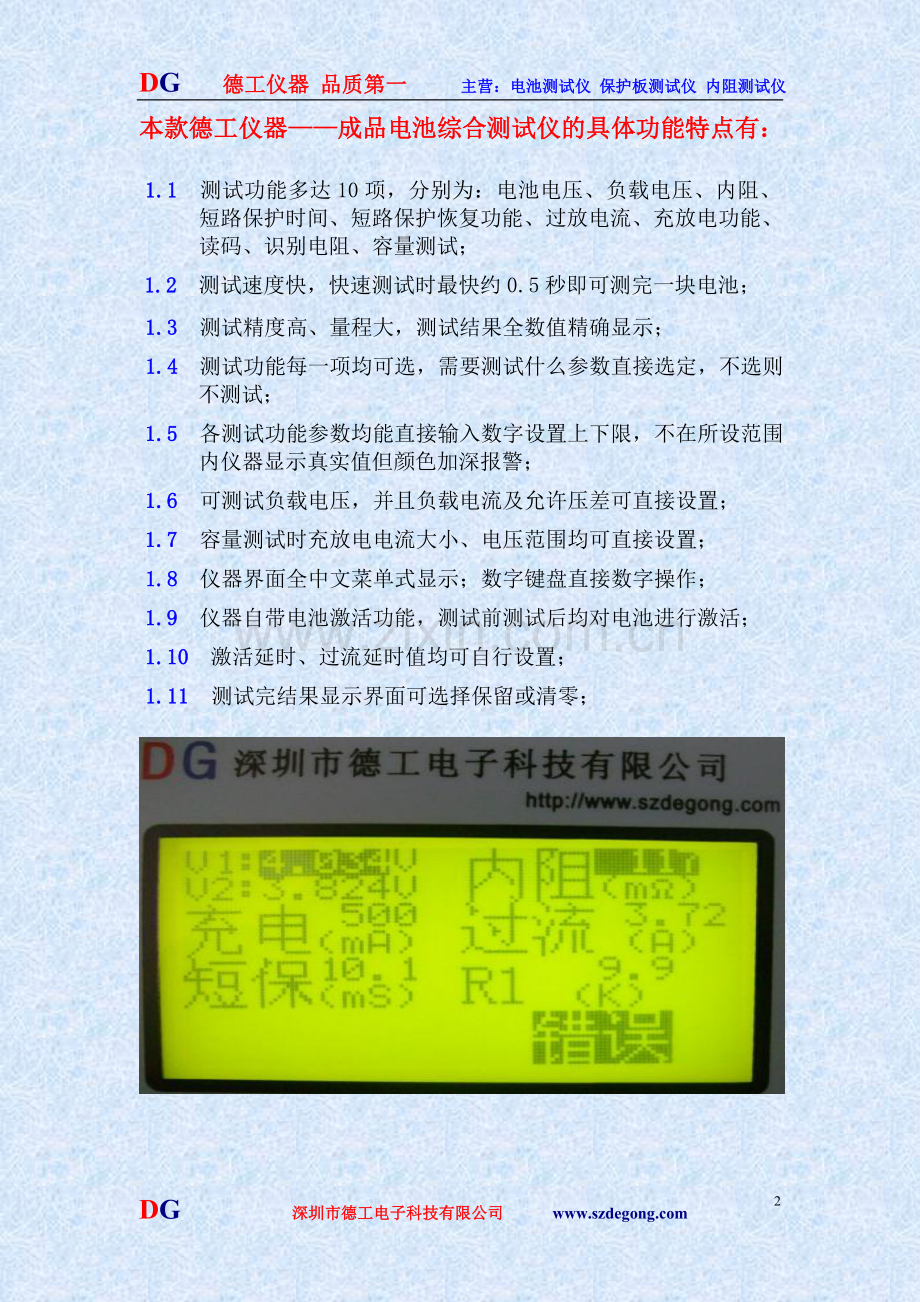

本款德工仪器——成品电池综合测试仪的具体功能特点有：

1.1 测试功能多达10项，分别为：电池电压、负载电压、内阻、短路保护时间、短路保护恢复功能、过放电流、充放电功能、读码、识别电阻、容量测试；

1.2 测试速度快，快速测试时最快约0.5秒即可测完一块电池；
1.3 测试精度高、量程大，测试结果全数值精确显示；

1.4 测试功能每一项均可选，需要测试什么参数直接选定，不选则不测试；

1.5 各测试功能参数均能直接输入数字设置上下限，不在所设范围内仪器显示真实值但颜色加深报警；

1.6 可测试负载电压，并且负载电流及允许压差可直接设置；

1.7 容量测试时充放电电流大小、电压范围均可直接设置；

1.8 仪器界面全中文菜单式显示；数字键盘直接数字操作；

1.9 仪器自带电池激活功能，测试前测试后均对电池进行激活；

1.10 激活延时、过流延时值均可自行设置；

1.11 测试完结果显示界面可选择保留或清零；

（*测试结果显示界面*···全数值精确显示）

测试仪具备测试功能：
电池电压、负载电压（压差）、内阻、充电功能、过放电流、短路保护时间、识别（热敏）电阻（R1、R2）、短路保护恢复功能、容量测试（包括充、放电测试；过充、过放电压测试）、*码片读码

1、电池电压V1：最小分辨率为1mV[(0.001V)，最高可显示小数点后3位数]；
测量精度：10V±（0.1%读数+3个字） ，30V±（0.3%读数+5个字）。
2、负载电压V2：指带一定负载时电池的电压，检测电池压差；方便客户对高品质电池的生产检测；测量精度：10V±（1%读数+3个字） 。
3、内阻：整个电池内阻测试;最小分辨率为1mΩ；测量精度：1000mΩ±（1%读数+1个字） 。
4、短路保护时间:电池在短路情况下，电池开启短路保护功能的反应时间。
测量精度：10mS±（4%读数+3个字） 。
5、短保恢复：测试电池是否具备自恢复电压功能；方便客户对高品质电池的研发和生产。
6、过放电流：为电池所允许放电的最大电流值；
测量精度：10A±（2%读数+3个字） 20/30A±（5%读数+3个字）。
7、充电功能：设置一定的电流给电池进行充电，测试电池充电功能。
电流设置范围：50—2000 mA 。
8、识别电阻：电池内部识别（热敏）电阻R1、R2检测；精度：10KΩ±（2%读数+3个字）
*9、读码：对有通讯码片的电池进行码片检测（目前能测试摩托罗拉DS2502兼容码片）；同时我司可订做不同类型的电池码片读码测试。（*此测试功能为选做项）
10、容量测试：测试电池/电芯的容量大小；测试充电、放电时充放电电流大小可设置。
测量精度：1000mAH ± （5%读数+3个字） 。
（相关仪器校准资料恕不方便在此告之，如有需要，请另行联系我司！）
* 各型号、功能测量范围:

类型
1-2节电池测试仪
1-4节电池测试仪
1-6节电池（组）测试仪
型号
W602
W604
W606
电池电压
0—10 V
0—20 V
0—30 V
过放电流
0—20 A
0—25 A
0—25/30 A
内阻
0—999 mΩ
0—999 mΩ
0-1999 mΩ
短保时间
0——99.9 mS
0——99.9 mS
0——99.9 mS
识别电阻
0——999.9 KΩ
0——999.9 KΩ
0——999.9 KΩ
电流设置范围
50——2000 mA
50——2000 mA
50——2000 mA
容量测试范围
0—9999 mAH
0—9999 mAH
0—9999 mAH
常用于测试
电池种类
10V以内的锂离子电池、镍氢电池、聚合物电池等多类电池（组）。如：手机电池、对讲机电池、MP3/4电池、数码电池、双串电池组
20V25A以内的锂离子电池、镍氢电池、聚合物电池等多类电池（组）。如：笔记本电池、手机电池、数码电池、两串电池组、三串电池组、四串电池组

30V以内的电池（组）
多串电池组

注： 1、现有测试界面和功能的基础上，可增加纽扣电池、电芯测试功能
⑴、纽扣电池内阻测试范围为：0—20/80Ω，分辨率为0.1 Ω；
⑵、电芯内阻测试仪分辨率为1 mΩ，配备专用测试夹具（既能测电池，也能测电芯，一机两用）；

2、（电压50-100V、电流30-100A）测试仪可定做。
*（因技术会不断升级，以上各功能及参数范围如有变更，将以实物为准，恕不另行通知，敬请见谅）

·消耗功率：最大50—100W
* 仪器外观大小约: 290mm(L)*240mm(W)*90mm(H) 重约: 3KG

… 我司可根据客户需求定做电池检测仪器 …
… 欢迎各大厂家咨询定做 …

* 具体操作使用方法:
（注:电池电压为默认测试项，
接口、表笔处红色为‘ + ’黑色为‘ - ’）

1、打开仪器尾部电源开关， 1、进入测试界面
开机后按“确定”键进入主菜单： 2、选择测试项目
3、设定参数范围
4、容量大小测试
2、通过‘▲▼’键移动光标，
至“2、选择测试项目”。
按‘确定’进入，通过‘▲▼’键移 负载电压 □ 内阻 □
动光标至所要测试项处，（如内阻□处，颜色 充电电流 □ 过流 □
加深），按‘确定’则内阻□内出现‘√’ ， 短保时间 □ R1 □
再按‘确定’则□内‘√’消失 。 短路恢复 □ R2 □
□内打‘√’则表示此项已被选定，测试时此功能项
会进行测试，□内空白则不会测试此功能。……其他测试功能选项一样操作……。
选好后按‘取消’退出，系统显示：‘数据保存中…’，自动回到主菜单。
注：过放电流（VOC）和短保时间（SPT）是针对保护板带保护的电池而设置的功能，如果电池没有保护功能，请勿选择测试此两项参数！

3、回到主菜单后，移动光标， 1、电池电压（V1）
至“3、设定参数范围”，按‘确定’进入， 2、负载电压（V2）
通过‘▲▼’键移动光标至所要设置范围项处， 3、电池内阻
如‘1、电池电压V1’， 按‘确定’进入后，直接 4、充电电流
用数字按键输入您所要求的‘上限值’和‘下限值’，
按‘确定’退出， 如上限值:4.20V;下限值:4.05V 5、过放电流
（提示:设置时请注意小数点后的位数为2位数） 6、短保时间
如测试的电压为4.128V,在所设置的(4.05V-4.20V) 7、识别电阻R1
之间，则仪器‘嘀’的一声，并且显示“通过”。 8、识别电阻R2
如测试的电压为3.972V,不在所设置的(4.05V-4.20V)内，则仪器会不停的‘嘀嘀’报警，电压‘3.972V’处颜色加深，显示“错误”。……其他范围设定一样操作……
设置好后按‘取消’退出，系统提示‘是否保存参数’，按‘确定’即可。
·‘负载电压V2’是指带一定负载时电池的电压。具体操作：光标移至‘2、负载电压V2’，按‘确定’进入，根据您的要求设置好‘负载电流（如500mA）’和‘允许压差(如400mV)’。则在测试V2时仪器将对电池以设定的500mA电流放电,若所测V1和V2间压差超出400mV时系统将报警并提示‘错误’。如在400mV以内，则显示‘通过’。
4、回到主菜单后，
至‘1、进入测试界面’，按‘确定’进入，
测试范围： 单节电池 （ 0-5V ） 1、单节电池测试
双节电池 （ 5-10V） 2、双节电池测试
三节电池 （10-15V） 3、三节电池测试
四节电池 （15-20V） 4、四节电池测试
五节电池 （20-25V） 5、五节电池测试
六节电池 （25-30V） 6、六节电池测试
（请根据实际电压选择测试节数） *（纽扣电池测试）
*（电芯测试）

内阻125mΩ
选择好所需测试节数后再按‘确定’进入，红色表笔 充电500 mA 过流3.36 A
接触电池正极，黑色接触负极，接触良好后，仪器将 短保8.3 mS R1:9.9 K
在1秒内显示出所有你选择好了的测试功能结果数值. 短恢：OK 通过
· 如所有测试结果均在之前“3、设定参数范围”内所
设置的范围内，仪器‘嘀’的一声，并显示“通过”. V1：3.405V 内阻125mΩ
· 如果有所测试结果数值不在您之前所设置的范围内， 充电500 mA 过流0.28 A
则所显示数值处背景颜色加深，同时仪器会不停的 短保8.3 mS
‘嘀……嘀’报警，提示测试“错误” 。 短恢：OK 错误
· R1/R2测试：在‘选择测试项目’里选好R1/R2，测试时先把连接R1/R2的表笔和负极（黑色）表笔连接好电池，正极（红色）表笔要最后接触。

5、容量测试：回到主菜单后，移动光标至
‘4、容量大小测试’，按‘确定’进入， 放电电流： 500mA
通过‘▲▼’键移动选择节数间的切换后按‘确定’ 电池电压: 4.15V
进入，界面为设置‘充电电流设置’，直接用数字 测试时间： 168s
键盘输入电流值：XXX mA ，按‘确定’后界面跳入 电池容量: 18 mAh
放电电流设置’，
‘用数字键盘输入电流值：‘如 500mA ’ ，按‘确定’后进入‘充放电关闭电压’界面，用数字键盘输入所允许充至的最大电压和放电放至的最小电压数值，（注：此电压范围跟电池保护板的过充、过放电压功能有关，请根据实际情况进行设置）。设置好后按‘确定’进入充电界面，此时电池电压数值跳动升高，当充到允许的最大充电电压后系统会自动跳至‘延时60S’，如不想等待可直接按‘取消’键，则进入最后的容量测试界面。如图，此时电流为之前设置的放电电流大小：500mA；电压4.15V，随着放电逐步减小；168s为测试时间，逐步增加；容量：18mAh逐步递增，直至最后放电停止；此时所显示的容量即为所测电池/电芯容量。其测试时间和偏差跟电池/电芯本身的容量大小、设置的充放电大小有关系。所以请您根据实际情况进行设置和操作。
* 注意事项:
1、如工作期间长时间不需使用仪器、 请将仪器暂时切断电源关机；
2、所设置好的各项参数范围关机后系统会自动保存好数据，再次开机后无须再重新设置；
3、为保证仪器性能稳定，请将仪器放于干燥、温度适宜的环境，请勿放置阳光直射和灰尘多的地方，并定期及时清理和保养维护；
4、请勿在仪器上放置任何重物；并保持仪器尾部风扇通风良好。

* 保修事宜:
1、公司的设备自出厂之日起保修一年，期间正常使用发生故障由我公司负责维修。
2、凡由人为的操作不当或故意损坏，我方概不负责，若需服务，均属有偿服务。
3、使用超过一年的设备（或其他公司设备），若发生故障需我方维修的，将收取一定费用；并对更换的零件保修三个月。维修时，在不影响测试仪性能的情况下，本公司有权采用相同或相似功能不同厂家的零配件。
4、 测试笔（夹）属易损件，测试笔（夹）使用寿命与操作方法有关；测试笔（夹）损坏不属机器故障，更换测试笔（夹）费由用户承担。
5、 用户必须保证机器编号标签完整，不得涂改或撕毁，否则不予维修。
6、 属下列情况，不属于一年免费保修范围：
a) 不能出示保修卡及票据。
b) 保修卡及票据涂改，与出厂编号不符。
c) 由于使用不当，操作失误，未经本公司授权而私自进行拆卸、改装引起的损坏。
d) 配用非本公司制造的配件而造成的损坏。
e) 因意外因素而造成的损坏。
f) 未按合同约定日期付清货款者。
注：对于不符合保修条件和超出保修一年期限，本公司将收取一定材料和人工费用。敬请见谅！

· 联系方式:
深圳市德工电子科技有限公司
Shenzhen Degong Electronics Technology Co.,Ltd

地址：深圳市宝安区龙华民治街道润茂大厦1015 （邮编：518131）
Address：1015, Runmao Building, Minzhi Street ,Baoan District, Shenzhen,China
手机(Mobile)：13714127190
电话(Tel): [phone] 81483567
传真(Fax)： [phone]
QQ: 909536072 1260225476
邮箱(E-mail): degongyiqi@
MSN: friday0105@
仪器部分显示界面：
（图为简单实验测试结果；图片像素低、实际屏幕显示界面非常清晰）

①、按键直接输入数字设置参数范围 ②、码片读码测试界面（之一）

码片读码测试界面（之一） 码片读码测试界面（之一）

③、仪器主菜单界面 ④、测试项目选择界面

⑤、设定参数范围界面 ⑥、（内阻）上下限参数范围

⑦、放电电流设置界面 ⑧、容量测试中……

⑨、测试节数选择界面 ⑩、测试结果不在参数设置范围内，报警界面
