施
工
技
术
方
案

工程名称：西安市泾河工业园（北区）东西八号路排水工程
施工单位：陕西长城路桥建设有限公司
日 期： 2010年3月29日

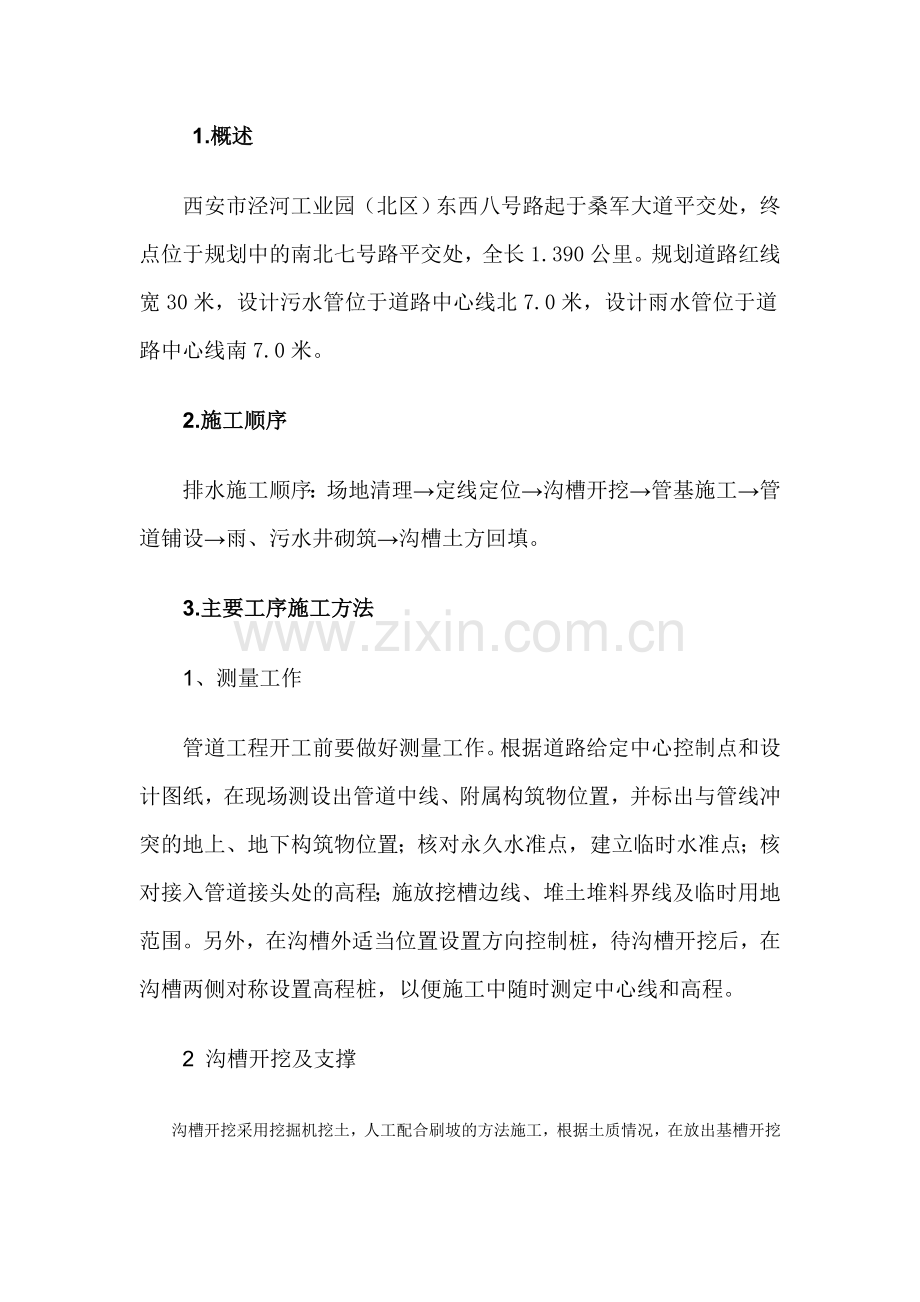

1.概述
　　西安市泾河工业园（北区）东西八号路起于桑军大道平交处，终点位于规划中的南北七号路平交处，全长1.390公里。规划道路红线宽30米，设计污水管位于道路中心线北7.0米，设计雨水管位于道路中心线南7.0米。
　　2.施工顺序
　　排水施工顺序：场地清理→定线定位→沟槽开挖→管基施工→管道铺设→雨、污水井砌筑→沟槽土方回填。
　　3.主要工序施工方法
　　1、测量工作
　　管道工程开工前要做好测量工作。根据道路给定中心控制点和设计图纸，在现场测设出管道中线、附属构筑物位置，并标出与管线冲突的地上、地下构筑物位置；核对永久水准点，建立临时水准点；核对接入管道接头处的高程；施放挖槽边线、堆土堆料界线及临时用地范围。另外，在沟槽外适当位置设置方向控制桩，待沟槽开挖后，在沟槽两侧对称设置高程桩，以便施工中随时测定中心线和高程。
　　2 沟槽开挖及支撑
沟槽开挖采用挖掘机挖土，人工配合刷坡的方法施工，根据土质情况，在放出基槽开挖线后，使用机械开挖。挖槽时机械挖至距底面20cm时用人工检底，不得超挖，严禁扰动槽底原状土。沟槽成型后必须马上支撑，不得无支撑过夜。
　　3、垫层及管基
　　灰土垫层分层填筑，采用人工整平，电夯夯实。钢筋砼管雨水管采用120°C15砼基础，钢筋砼管污水管采用180°C15砼基础。模板安装应符合规范要求，浇注混凝土时先用插入式振动器振捣再用平板式振动器振平，砼管基础要求振捣密实，不得留有气孔。模板采用钢模，砼采用机拌，槽深大于2.5m时砼采用流槽下灌，确保浇灌后24小时内不泡水，待平基混凝土达到一定强度后，按照安管、稳管、浇注管座混凝土顺序进行下道工序施工。
　　4管道铺设
　　砼管按照排管→下管→清理管膛管口→清理胶圈→上胶圈→初步对口找正→顶装接口→检查中线高程→用探尺检查胶圈位置→锁管的顺序进行施工。
　　平基砼达到基本强度后安装钢筋砼管节，安管前清扫基面，逐节检查成品管是否合格，在管道中心位置弹上墨线，用平尺板控制管道中心，水准仪测定高程直接控制。钢筋砼管下管用5T--15T汽车吊，禁止管材串心吊运。承插管吊起安装不得过高，稍离槽底即可, 以使插口胶圈准确地对入承口。下管前将承口内部及插口外部洗刷干净，下管时小心碰伤管口。承插管铺设时使承口朝着铺设前进方向，即迎着水流方向，第一节管子稳好后，固定止水橡胶圈，随即将第二节管的插口缓慢挤入，尽量到底。对于安放好的管节，及时进行稳管，管子稳定后，用干净的石子或碎石从两边卡牢，防止管子移动。安装管道时根据控制桩严格控制管道中心和高程，以避免管内底高程和错口两项的超差。安装结束后，检查管道中心，符合要求后及时在管道两侧安装模板，浇注管座混凝土，管座混凝土模板采用钢模，砼坍落度宜稍大（3～5cm），用插入式振动器振实。
　　5、管道接口
　　钢筋砼管采用橡胶圈接口，橡胶圈采用具有耐酸、碱、污水腐蚀的合成橡胶，由管材厂家配套供应，安装前将橡胶圈放置处的管道清洗干净，同时检查橡胶圈质量，保证外观光滑平整、没有气泡、裂缝、卷褶、破损、重皮等缺陷。雨水管与井壁连接处增加一个橡胶圈。橡胶圈施工时，将承口内橡胶圈沟槽、插口端工作面及橡胶圈清理干净，不得有土或其他杂物，将橡胶圈正确安装在承口的橡胶圈区内，不得装反或扭曲，为了安装方便先用水浸湿胶圈，但不得在橡胶圈上涂润滑剂安装。橡胶圈连接的管材被切断时（断口平整且垂直管轴线），在插口端倒角，并划出插入长度标线，然后再进行安装。安装接口时，顶拉速度缓慢,并派专人检查胶圈滚入情况，如发现滚入不均匀，立即停止顶拉，调整胶圈位置均匀后，再继续顶拉，确保橡胶圈达到承插口预定的位置。
　　6、砌井
1）砌井前检查基础尺寸及高程，是否符合图纸规定。井位放线在顶部灰土完成后，由测量人员按图纸放出侧面边线钉好井位桩橛，并定出井位高程。
2）井底混凝土基础与管道基础同时浇筑，井底基础混凝土强度达到5Mpa以上方可砌筑井壁。
3）流槽与井壁同时进行砌筑，流槽与上下游管道底部接顺，并应砌抹成与上下游管径相同的半圆弧形，表面用砂浆分层压实抹光。井壁砌筑时，先铺一层砂浆，再压砖砌筑，必须做到满铺满挤，砖与砖间灰缝保持lcm，拌和均匀，严禁水冲浆。已砌完的四角高度在同一水平面上。
4）采用满丁满条砌法，砌完一层后，再灌一次砂浆，使缝隙内砂浆饱满，然后再铺浆砌筑上一层砖，上、下两层砖间竖缝要错开。
5）井室砌至管顶以上50cm时加盖板收至井筒尺寸（或收口），井身砌完后，将表面浮灰残渣扫净。
6）爬梯要随砌随安，在砌筑砂浆未达到规定强度前不得踩踏。
7）井壁与混凝土管接触部分，必须座满砂浆，管顶发券两层（25cm），砖面与管外壁留1～1.5cm,用砂浆堵严，并在井壁外抹管箍，以防漏水，管外壁抹箍处要提前洗刷干净。
8）支管或预埋管按设计高程、位置、坡度随砌井即安放，管口与井内壁取齐。预埋管在回填前砌砖暂时封堵抹面，不得漏水。
9）井身砌完后，外壁用砂浆搓缝，使所有外缝严密饱满，然后将灰渣清扫干净。
7、沟槽回填
在管座砼和套环接口养护一定时间后，先进行闭水试验，确认管道通畅不漏水后，方可进行回填土。回填使用现状土，胸腔两侧应同时回填，两侧高差不超过30cm，并且每层虚厚不超过24cm。检查井周围50厘米范围内用灰土回填，直至路床高度。手夯夯实要求12cm一层，机械夯实要求20～25cm一层，不得回填大块碎石、碎砖头。回填土每层的压实遍数，要根据要求的压实度和现场的压实机具、虚铺厚度和含水量经过现场试验而定。

分项工程开工申请批复单
承包单位：陕西长城路桥建设有限公司 合同号：
监理单位：陕西泾渭监理有限责任公司 编 号：002
工程名称： 西安市泾河工业园（北区）东西八号路工程
分项工程名称： 排水工程
里程桩： K0+000～K1+389.764
拟定开工日期： 2010年 3月 29日
计划完工日期： 2010年 6 月29日
此项工程负责人：
附件：
1、 分项工程开工申请报告
2、 分项工程开工申报表
3、 道路工程施工方案
4、 机械设备表
5、 工程现场管理人员表

承包人（签名）： 年 月 日
专业监理工程师审查意见：

签 名： 年 月 日
驻地监理工程师审查意见：
签 名： 年 月 日

编号_002_
施管表01

西安市泾河工业园（北区）东西八号 公路
---------------------------------------------------------------装 订 线--------------------------------------------------------
分项工程开工申请报告

开工项目： 西安市泾河工业园（北区）东西八号路
排水工 程

里程桩号： K0+000～K1+389.764

项目经理部（盖章）：
申报日期：2010年3月29日
