变电电气安装施工方案范本.doc

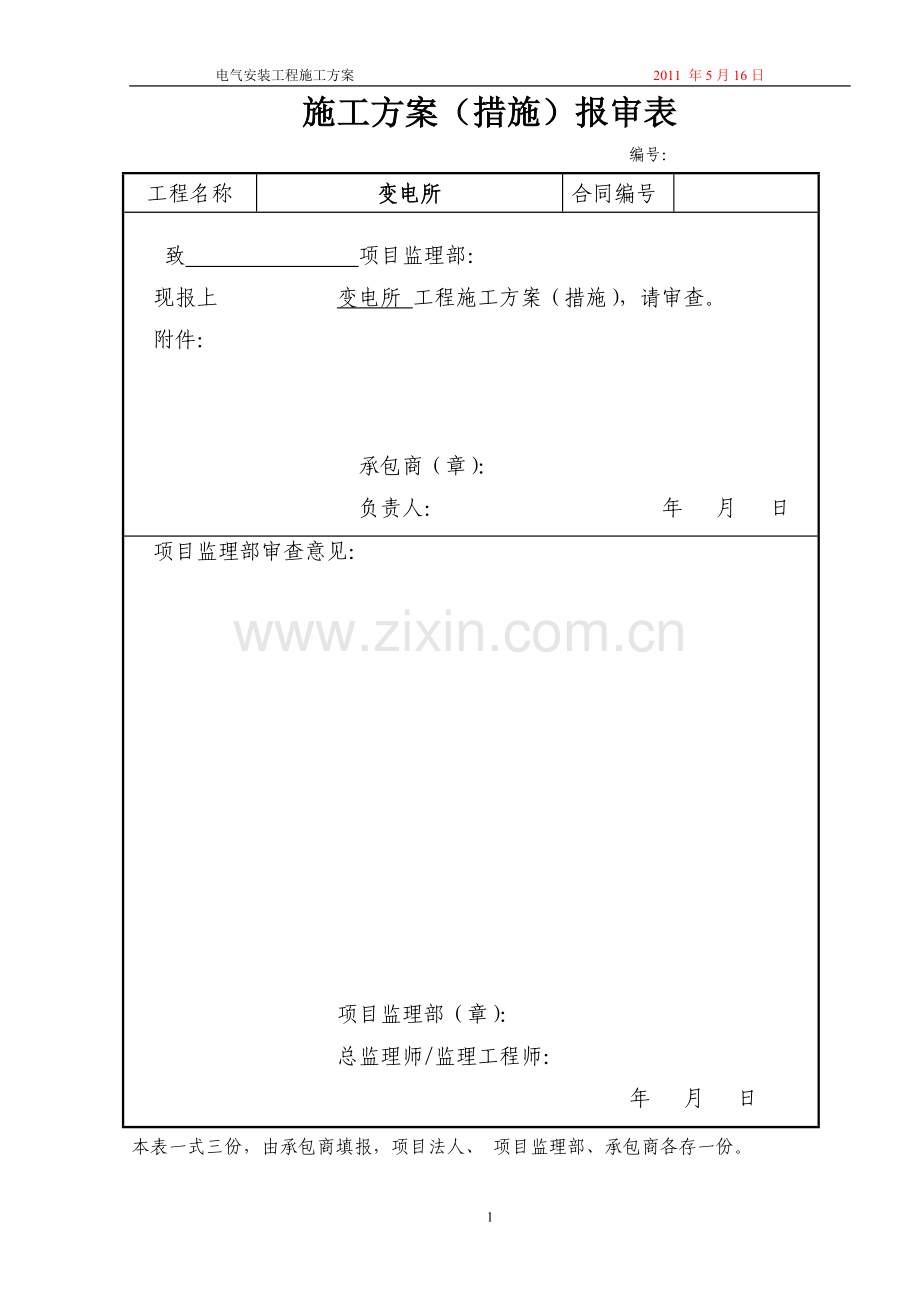

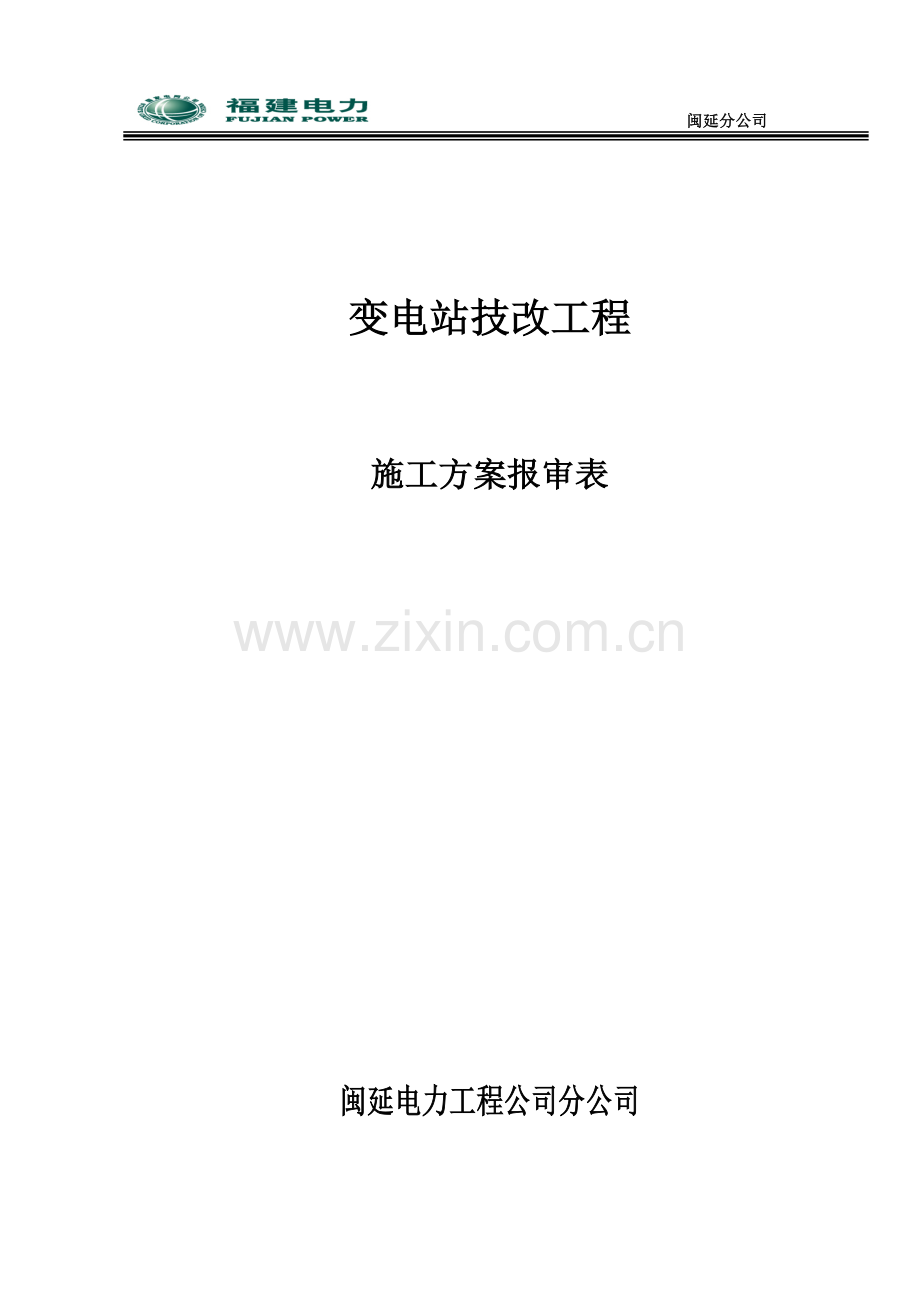

电气安装工程施工方案 2011 年5月16日 闽延分公司 变电站技改工程施工方案报审表闽延电力工程公司分公司施工方案（措施）报审表 编号：工程名称变电所合同编号 致 项目监理部： 现报上 变电所 工程施工方案（措施），请审查。 附件： 承包商（章）： 负责人： 年 月 日 项目监理部审查意见： 项目监理部（章）： 总监理师/监理工程师： 年 月 日本表一式三份，由承包商填报，项目法人、 项目监理部、承包商各存一份。变电站技改工程施工方案 审批： 审核： 校核： 编制： 闽延电力工程公司分公司2011年7月27日目录第一部分1.1 工程概况41.2 施工项目 41.3 施工流程 51.4 前期准备工作：6第二部分2.1 组织措施 62.2 技术措施 72.3 安全措施： 72.4 施工中的危险点分析及预控 8第三部分3.1 施工时间：93.2 施工地点：93.2 施工步骤及进度安排 9第四部分4.3 继电保护装置调试方案 224.3.1 继电保护调试项目 224.3.2 调试注意事项 22浦城35KV永兴变电气安装工程施工方案第一部分一、工程概况1、 为了加强浦城永兴的电网建设，满足电力负荷日益增长的需要，保证用电质量及供电的可靠性，将把永兴35KV变电站进行技改，扩为三个间隔。2、 本工程建设规模：把原间隔设备拆除（主变及主变低压侧开关不拆除），户外35KV配电装置：安装山下线、鼓楼线、临江线三个间隔，母设一个间隔，35KV母线二段，隔离开关共8台，断路器3台，避雷器4组，线路电压互感器3台，母线电压互感器3台。 3、 本次工程共敷设电缆总长3500米。4、 本变电站按浦本电气工程由南平电力勘察设计所设计，施工由闽延浦城分公司电气安装队负责。5、 本施工方案只适用于本次施工。二、施工项目序号施工班组施工项目施工量1一次班主控室二次设备屏柜就位1天2一次班10KV开关室开关柜就位拼装1天3一次班10KV母线安装1天4一次班35KV配电装置安装（包括开关、刀闸、母线PT、线路PT、避雷器的安装及调试）10天5一次班照明安装4天6一次班10KV电容器组安装2天7一次班10KV电力电缆的敷设及接入1天8二次班二次接地铜排敷设1天9二次班全站二次电缆敷设及电缆头制作4天10二次班主控室二次设备屏柜及有关端子箱、机构箱二次接线6天11一次 、二次班全站整改2天三、施工流程1、 工作负责人办理安全施工作业票。2、 工作负责人讲明工作任务、工作地点、危险点、安全措施和安全注意事项。3、 一、二次设备按设计要求进行盘位安装。计量对CT、PT进行试验。4、试验，二次接地铜排敷设5、10KV配电装置及母线安装。二次电缆敷设6、35KV配电装置安装及调试。二次电缆敷设及电缆头制作。7、 保护、公共设备二次电缆接线8、电容器组安装及电力电缆敷设和安装。9、扫尾工作（封堵、场地清理） 10、组织三级验收。11、整改。12、全站送电。四、前期准备工作：1、 设计人员应对工作人员进行技术交底，使工作人员对本项工程的施工做到心中有数。2、 对一、二次设备进行现场验收，核对、检查所到的设备与设计需要的设备是否相符并组织运到工作现场。3、 设备安装说明书、调试大纲、试验报告等资料应从设备开箱中获得，以便做好安装调试技术准备。4、 工作人员应熟悉图纸、设备技术资料、熟悉本工程的全部过程。5、 厂家技术人员到现场指导工作由施工部门提前提出，由物资公司负责通知设备厂家。第二部分一、组织措施施工现场负责人： 技术总负责人： 现场安全员： 一次安装负责人： 二次安装负责人： 一次设备的安装施工由电气检修班负责，继电保护、仪表、安全自动装置、远动后台设备由自动化班负责安装调试，并由设计部门完成技术交底。1、 调度所提供继电保护及安全自动装置定值（此定值应在保护装置调试前给予提供）。2、 计量部分（包括继电保护部分用电流互感器的部分试验 ）由计量班负责。4、 高压电气部分的试验由高压班负责。二、技术措施1、 施工工艺要求按行业标准严格施工，施工过程中请设计、生技部门派员介入，施工前请设计单位进行设计、技术交底，峻工后实行三级验收。2、 组织班组现场负责人进行现场勘察。组织施工班组人员对本施工方案进行学习、讨论，且施工人员通过对方案的学习必须对本次施工中的任务、现场安全措施、危险点要做到心中有数。3、 严格加强对现场文明施工，工作流程、工艺质量现场资料记录等全过程管理。合理组织施工人员、落实各工作人员的工作任务、安排并掌握好工作进度。4、 安装前核对所有间隔的几何尺寸，是否与到货设备的尺寸相吻合，基础槽钢的埋尺寸、规范、水平度、预留孔洞、预埋的管道等是否符合设计要求。5、 装卸运输电缆时，严禁电缆盘在车上来回滚动.大件及重物运输时不准人货混装,敷设电力电缆时必须有专人指挥.不得使弯曲半径过小,不准有机械损伤及外皮磨损等现象,进行电缆头制作按工艺要求施工。6、 对所有的电压互感器、电流互感器必须进行变比、极投性、伏安特性等试验，并由有关部门提供完整的试验记录按图接入。主变保护和线路保护投产后，必须用工作电压和一次负荷电流判别CT极性，结线正确性，相量正确后，才能投入正常运行。7、 二次回路结线完毕后，按继电保护(含自动装置)定值单进行试验整定, 微机保护的检验必须按微机保护检验规程进行。进行整组传动试验时，须与开关班现场联系施工。8、 保护装置试验不允许带电拔插保护插件；测量回路绝缘时应将有关保护插件拔出后方可工作；9、 设备起吊工作及现场动火工作均应按有关规程规定的要求进行。吊车的支撑脚不得压在电缆沟盖板上。10、 新安装的设备须经三级验收合格后方可投入运行。三、安全措施：1、 现场施工人员必须严格遵守电业安全工作规程。2、 加本次施工的所有工作人员对本施工方案中的工作任务，现场安全措施、危险点必须做到心中有数。3、 各施工班组，应根据本施工进度,事先合理安排好工作人员的分工。4、 施工人员在工作前必须做到四检查：检查个人防护用品是否正确穿用和工具材料是否合格适用；检查设备名称、编号是否与工作票一致；检查设备是否已断开电源并装设接地线；检查工作地点与带电设备的安全距离是否符合安全规程要求。5、 所有参加施工工作的人员必须做到“四明确”：即明确工作任务、明确工作地点、明确危险点和邻近带电部位、明确安全措施和安全注意事项。6、 各施工班组应认真开好班前会，交底安全措施、技术措施等。施工现场的管理应认真做到“三查、三交代、一控制”检查着装、个人防护用品、工作人员精神状态；进行任务交底、技术交底、安全交底；人人必须明确危险点的控制。工作结束后要开班后会，总结当天的工作，与吸取安全生产中的教训，安排第二天工作，使每个施工人员对自已的工作做到心中有数，职责到位。7、 超过2m高度以上作业须系安全带，尽力避免立体交叉作业。工具、零星材料（螺栓、螺母等）一律要放在工具包内，上、下物件用小绳传递，严禁任意抛掷，以防落物伤人及损坏设备。8、 使用梯子前要检查梯子的质量是否完好无损；使用时要注意负荷重量，不准许站立两人。梯子必须搁置稳固，梯脚应加防滑措施，顶端必须与水泥柱或构筑物靠牢。若用人字梯施工应有牢固铰链和限制开度的链索。9、 在吊车装货物时，人与重物可能落下的区域保持一定距离，防止货物忽然落下伤及他人。10、 在电缆沟内或周围走动、工作，应注意安全，防止人身伤害。11、 应加强对民工及厂家技术人员的安全交代工作，施工中应对他们的安全进行认真监护；四、施工中的危险点分析及预控：1、 开关柜柜体较高、体积较大在搬运中要有防柜体倾倒的安全措施。2、 吊车在装运过程中应有专人指挥，严禁在已起吊物品的下方及附近站人。3、 在屏柜安装就位时，应注意电缆沟，滚桶、钢扦的合理使用，防止伤及人员。电缆敷设结束后，应检查电缆层电缆沟的盖板是否盖好，在屏柜安装就位过程中施工人员应互相提示。4、 在35KV场地一次设备安装中，要注意高空作业安全，严格按要求使用安全带，使用梯子必须搁置稳固，要有人监护，梯脚应加防滑措施，顶端必须与水泥柱或构筑物靠牢。5、 动火工作时，应按规定摆放灭火器，做好防火措施，氧气、乙炔保持8米放置，距离明火10米，在施工现场禁止吸烟。6、 现场电源必须配有漏电保护器，并能可靠动作。并在施工中严格执行南平局关于加强未并网运行变电站和配电所施工用电安全管理的通知的有关规定。第三部分一、 施工时间：6月 日至 月 日二、 施工地点：永兴变电站主控室、10KV开关室、10KV电容器组、#1主变场地、 35KV配电装置间隔 三、 施工步骤及进度安排序号时间施工内容负责人15月30日对全体施工人员进行技术交底和安全交底。设计人员施工负责人25月31日各种设备运至现场、进行开箱验收工作；所需施工设备、材料准备、准备进场；生技科专责施工负责人各施工班组36月1日-6日办理安全施工作业票、动火工作票；各施工班组分配工作任务，熟悉现场，对全体成员现场进行安全交代；对民工进行安全交待35KV户外一次设备构架焊接46月7日-6月25日二次接地铜排敷设35KV配电装置安装、10KV电容器组安装10KV配电装置安装56月6日-10日保护屏柜就位、端子箱安装、电缆敷设66月10日 -6月17日二次电缆头制作及二次接线76月22日-26日 调试、防火封堵保护组、一次组86月27日-29日组织三级验收项目部扫尾及整改工作各施工班组96月30日 全站送电（一次设备冲击）调度所生技科施工部门第四部分一、关键工序的设置为保证施工质量，为重要施工环节的提供技术及安全保障，特设置以下关键工序，并制定详细的关键工序施工方案。1、 电缆敷设及二次接线2、 SF6型断路器安装3、 继电保护装置调试二、电缆敷设及二次接线施工方案（一） 电缆敷设流程：施工准备图纸校对电缆牌制作电缆清册校对 传动试验系统耐压二次接线调 试屏、柜就位电缆敷设电缆绝缘测试电缆支架安装（二）电缆敷设防火封堵要求1、 电缆敷设应遵照“电气装置安装工程电缆线路施工及验收规范”（GB50168-92）的要求进行。2、 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：3、 电缆敷设应遵照“电气装置安装工程电缆线路施工及验收规范”（GB50168-92）的要求进行。4、 电缆群敷设在同一通道中位于同侧的多层支架上配置，应符合下列规定：应按电压等级由高到低的电力电缆、强电至弱电的控制和信号电缆、通讯电缆的顺序排列。当水平通道中含有高压电缆，或为满足引入柜盘的电缆符合允许弯曲半径要求时，宜按“由上而下”的顺序排列。（1） 支架层数受通道空间限制时，35KV及以上的相邻电压等级的电力电缆，可排列于同一层支架，1KV及以下电力电缆也可与强电控制和信号电缆配置在同一层支架上。（2） 同一重要回路的工作与备用电缆需实行耐火分隔时，宜适当配置在不同层次的支架上。（3） 同一通道中，不宜把非难燃电缆与难燃电缆并列配置。5、 同一层支架上电缆排列配置方式，应符合下列规定：（1） 控制和信号电缆可紧靠或多层叠置。（2） 除交流系统用单芯电力电缆的同一回路可采用品字型（三叶型）配置外，对重要的同一回路多根电力电缆，不宜叠置。（3） 除交流系统用单芯电缆情况外，电力电缆相互间宜有35mm空隙。6、 需抑制电气干扰强度的弱电回路控制和信号电缆，当需要时可采取下列措施：（1） 与电力电缆并行敷设时相互间距，在可能范围内宜远离；对电压高、电流大的电力电缆 间距更宜较远；（2） 敷设于配电装置内的控制和信号电缆，与耦合电容器或电容式互感器、避雷器或避雷针接地处距离，宜在可能范围内远离；7、 电缆在任何敷设方式及其全部路径条件的上下左右改变部位，都应满足允许弯曲半径要求（本工程中：对10KV交联聚乙烯电缆为外径的15倍，其他电缆为10倍）。8、 保护管穿过电缆数量的选择，应符合下列规定：每管宜只穿1根电缆。除发电厂、高压变电所等重要性场所外，对一台电动机所有回路或同一设备的低压电机所有回路，可在每管合穿不多于3根电力电缆或多根控制电缆。9、 单根保护管使用时，应符合下列规定：（1） 每根管路不宜超过4个弯头，直角弯不宜多于3个。（2） 地中埋管，距离地面深度不宜小于0.5米，距排水沟不宜小于0.5米。（3） 并列管之间宜有不小于20mm的空隙。10、 电缆防火阻隔要求：（1） 缆构筑物中电缆引至电气柜、盘或控制屏、台的开孔部位，电缆贯穿隔墙、楼板的孔洞处，均应实施阻火封堵。（2） 在隧道或重要回路的电缆沟中下列部位，宜设置防火墙：公用主沟道的分支处，多段配电装置对应的沟道适当分段处，长距离沟道中相隔约200mm或通风处，主控室或配电装置的沟道入口及变电站围墙处。（3） 在竖井中，宜每隔约7米设置阻火隔层。11、 根据敷设地点的具体情况，从电缆起点至终点应走最短的路径，并尽量减少交叉和迂回。在电缆引入或引出开关柜、控制屏、保护屏等电气设备时为保证电缆弯曲半径，应尽量空出1-2层的上层格架，宜留出适当长度的检修余量，并在屏柜下部适当地方固定。12、 电缆敷设后应在电缆两端，转弯处挂上电缆标示牌。13、 电缆终端盒、中间接头盒的外壳和金属外皮、金属保护管以及屏蔽电缆的外皮两端等必须可靠接地。14、 铜排地网在电缆支架上要用阻燃型绝缘板隔开（绝缘）。板厚12mm。15、 电缆引入、引出电缆沟、建筑物以及穿入管子时，出入口应以耐燃材料封堵，管口应密封。四、 SF6型断路器安装方案1、SF6型断路器安装流程图： 支架安装基础检查技术准备附件保管基础找平SF6气体、CT试验开箱检查本体安装二次接线抽真空注SF6气体安装接线板检 查整体试验最终检查运输工具材料（二）SF6气体管理：1、对SF6气体逐瓶进行含水量测试，并抽样作全分析，合格后方可充入设备，充入后再逐相进行含水量测试。（1） 检漏用灵敏度不低于110-6（V）的检漏仪测量，用采集法进行气体泄露测量。五、 继电保护装置调试方案1、继电保护调试项目（1） 外观及接线检查；（2） 绝缘电阻及介质强度检测；（3） 逆变电源检验；（4） 通电初步检验：1） 保护装置的通电检验；2） 检验键盘；3） 打印机与保护装置的联机试验；4） 软件版本校验码的检查；5） 时钟的整定与校核。6） 保护装置的通电检验；7） 检验键盘；8） 打印机与保护装置的联机试验；9） 软件版本校验码的检查；10） 时钟的整定与校核。11） 保护装置的通电检验；12） 检验键盘；13） 打印机与保护装置的联机试验；14） 软件版本校验码的检查；15） 时钟的整定与校核。（5） 定值整定；（6） 开关量输入回路检验；（7） 模数系统检验；（8） 保护定值检验；（9） 输出触点和信号检查；（10） 整组试验；（11） 传动断路器试验；（12） 带负荷试验；（13） 定值与开关量状态核查。2、 调试注意事项：（1） PT、CT二次电缆线对地绝缘大于100M（1000V摇表）。（2） 直流回路控制电源信号回路。对地绝缘测量应大于100M（1000V摇表）（测量控制保护回路时带有电子元件的回路应把微机插件拨出）。（3） 开关跳合闸线圈直流电阻测量与厂家出厂数据相比不应相差3%.作跳合闸电压的测试。（4） 严禁发生PT短路、CT开路现象（PT、CT二次应可靠接地）对差动回路CT只有 一个接地点。（5） 二次通电之前应认真检查安装接线（根据原理图）严禁强电串入弱电回路；检查装置各插件是否连接可靠，直流220V极性是否正确。（6） 整定时，未使用的保护功能应设为退出，使用的保护功能设为投入，并对相关的电流、电压及时限定值进行整定，应严格按定值单整定。（7） 整组试验，检查装置与外部连接的正确与否，实现保护各项功能。通入0.95倍整定电流和1.05倍整定电流的保护工作情况。（8） 线路保护、主变保护在单体试验完毕，通流带开关做传动试验：合格验收后投入试运行时应及时测量六角图检验CT极性。六、 接地工程施工方案1、 防雷接地装置的施工必须符合交流电气装置的过电压保护和绝缘配合（DL/T620-1997），交流电气装置的接地（DL/T621-1997），电气装置安装工程接地装置施工及验收规范（GB50169-92）以及南平电业局继电保护二次系统接地方案的要求。2、 在全站接地装置施工完毕后，应对其进行实测，要求接地网工频接地电阻不大于0.5欧。如达不到要求应采取向外延伸接地网，补打接地极并合成网。3、 电力设备的每个接地部分应以单独的接地线与接地干线相连，严禁在一个接地线相连，严禁在一个接地线上串联几个接地的部分。4、 明敷的接地引下线表面应涂15-100mm，宽度相等的绿色和黄色相间的条纹。5、 电位梯度大的出口应设置“帽檐式”均压带，并与主地网可靠联接。6、 PT、CT、避雷器及主变中性点的接地线需在不同点以两根引接。7、 凡规程规定的设备、构架等需接地的，均应以单独的接地线与地网可靠联接。8、 35KV钢筋混凝土构件支座上电气设备的金属外壳应采用专门敷设的接地线接地。9、 所有电气设备的外壳，电缆支架等金属非导电部分均应接地。接地体，接地引下线的联接必须用焊接，焊接处应涂沥青防腐。所有埋入地下的接地体均需经热镀锌处理。10、 保护楼接地铜排之间，以及铜排与扁钢之间采用围焊，搭接面为铜排宽度的2倍，焊接必须牢靠。11、 10KV开关室及保护楼的地网必须与室外的主地网可靠联接，户内外包括电缆沟的所有电缆固定支架必须采用-50*5扁钢连通，并至少有两处以上与主地网可靠联接。自避雷针与接地网的连接点至变压器和35KV及以下设备与接地网的地下连接点止，沿接地体的长度不得小于15米。避雷针、避雷器附近设置集中接地装置以加强散流。下面为附送毕业论文致谢词范文！不需要的可以编辑删除！谢谢！毕业论文致谢词 我的毕业论文是在韦xx老师的精心指导和大力支持下完成的，他渊博的知识开阔的视野给了我深深的启迪，论文凝聚着他的血汗，他以严谨的治学态度和敬业精神深深的感染了我对我的工作学习产生了深渊的影响，在此我向他表示衷心的谢意 这三年来感谢广西工业职业技术学院汽车工程系的老师对我专业思维及专业技能的培养，他们在学业上的心细指导为我工作和继续学习打下了良好的基础，在这里我要像诸位老师深深的鞠上一躬!特别是我的班主任吴廷川老师，虽然他不是我的专业老师，但是在这三年来，在思想以及生活上给予我鼓舞与关怀让我走出了很多失落的时候，“明师之恩，诚为过于天地，重于父母”，对吴老师的感激之情我无法用语言来表达，在此向吴老师致以最崇高的敬意和最真诚的谢意! 感谢这三年来我的朋友以及汽修0932班的四十多位同学对我的学习，生活和工作的支持和关心。三年来我们真心相待，和睦共处，不是兄弟胜是兄弟!正是一路上有你们我的求学生涯才不会感到孤独，马上就要各奔前程了，希望（，请保留此标记。）你们有好的前途，失败不要灰心，你的背后还有汽修0932班这个大家庭! 最后我要感谢我的父母，你们生我养我，纵有三世也无法回报你们，要离开你们出去工作了，我在心里默默的祝福你们平安健康，我不会让你们失望的，会好好工作回报社会的。 致谢词2 在本次论文设计过程中，感谢我的学校，给了我学习的机会，在学习中，老师从选题指导、论文框架到细节修改，都给予了细致的指导，提出了很多宝贵的意见与建议，老师以其严谨求实的治学态度、高度的敬业精神、兢兢业业、孜孜以求的工作作风和大胆创新的进取精神对我产生重要影响。他渊博的知识、开阔的视野和敏锐的思维给了我深深的启迪。这篇论文是在老师的精心指导和大力支持下才完成的 感谢所有授我以业的老师，没有这些年知识的积淀，我没有这么大的动力和信心完成这篇论文。感恩之余，诚恳地请各位老师对我的论文多加批评指正，使我及时完善论文的不足之处。 谨以此致谢最后，我要向百忙之中抽时间对本文进行审阅的各位老师表示衷心的感谢。开学自我介绍范文：首先，我想说“荣幸”，因为茫茫人海由不相识到相识实在是人生一大幸事，更希望能在三年的学习生活中能够与大家成为好同学，好朋友。其次我要说“幸运”，因为在短暂的私下接触我感觉我们班的同学都很优秀，值得我学习的地方很多，我相信我们班一定将是团结、向上、努力请保留此标记。）的班集体。最后我要说“加油”衷心地祝愿我们班的同学也包括我在内通过三年的努力学习最后都能够考入我们自己理想中的大学，为老师争光、为家长争光，更是为了我们自己未来美好生活和个人价值，加油。哦，对了，我的名字叫“*”，希望大家能记住我，因为被别人记住是一件幸福的事！）查看更多与本文高中生开学自我介绍相关的文章。精品word文档可以编辑（本页是封面）【最新资料 Word版 可自由编辑！】 12、20
