化粪池技术交底.doc

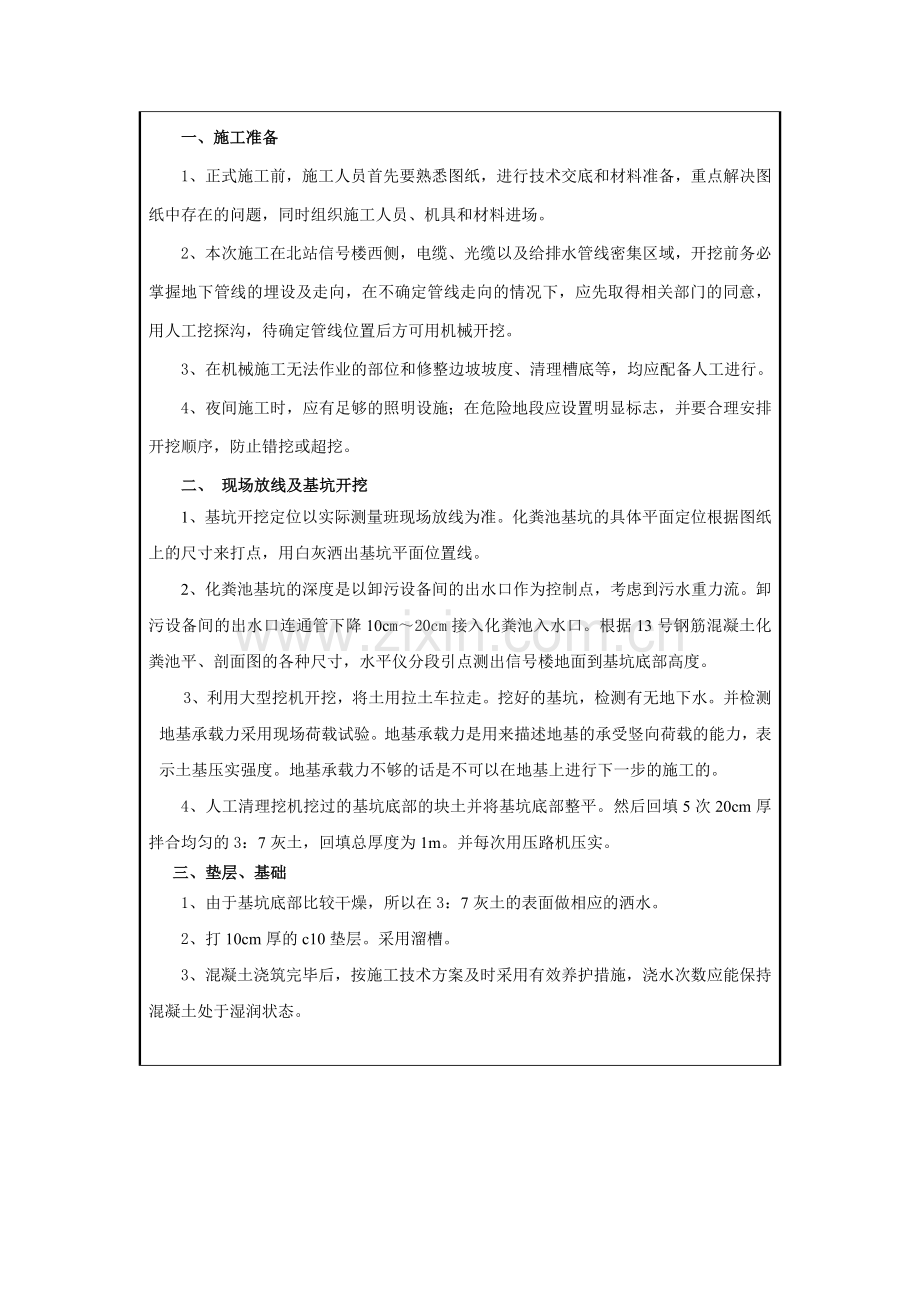

化粪池施工技术交底 工 程 项 目合 同 号单位工程名称施工单位里 程交底日期 交底地点交底内容： 一、施工工艺流程 见下图：测量放线基坑开挖、清理基坑地基检测垫层、基础钢筋工程模板工程混凝土工程养护拆除模板降水、支护否施工准备地基处理合格拌合站混凝土制作混凝土试件一、施工准备1、正式施工前，施工人员首先要熟悉图纸，进行技术交底和材料准备，重点解决图纸中存在的问题，同时组织施工人员、机具和材料进场。2、本次施工在北站信号楼西侧，电缆、光缆以及给排水管线密集区域，开挖前务必掌握地下管线的埋设及走向，在不确定管线走向的情况下，应先取得相关部门的同意，用人工挖探沟，待确定管线位置后方可用机械开挖。3、在机械施工无法作业的部位和修整边坡坡度、清理槽底等，均应配备人工进行。4、夜间施工时，应有足够的照明设施；在危险地段应设置明显标志，并要合理安排开挖顺序，防止错挖或超挖。二、 现场放线及基坑开挖1、基坑开挖定位以实际测量班现场放线为准。化粪池基坑的具体平面定位根据图纸上的尺寸来打点，用白灰洒出基坑平面位置线。2、化粪池基坑的深度是以卸污设备间的出水口作为控制点，考虑到污水重力流。卸污设备间的出水口连通管下降10cm20cm接入化粪池入水口。根据13号钢筋混凝土化粪池平、剖面图的各种尺寸，水平仪分段引点测出信号楼地面到基坑底部高度。3、利用大型挖机开挖，将土用拉土车拉走。挖好的基坑，检测有无地下水。并检测地基承载力采用现场荷载试验。地基承载力是用来描述地基的承受竖向荷载的能力，表示土基压实强度。地基承载力不够的话是不可以在地基上进行下一步的施工的。4、人工清理挖机挖过的基坑底部的块土并将基坑底部整平。然后回填5次20cm厚拌合均匀的3：7灰土，回填总厚度为1m。并每次用压路机压实。三、垫层、基础1、由于基坑底部比较干燥，所以在3：7灰土的表面做相应的洒水。2、打10cm厚的c10垫层。采用溜槽。3、混凝土浇筑完毕后，按施工技术方案及时采用有效养护措施，浇水次数应能保持混凝土处于湿润状态。四、钢筋工程（一）、钢筋加工制作1钢筋加工前按照施工图,核对钢筋型号、尺寸、数量及间距等问题。发现问题及与现场设计代表联系采取变更措施。具体参见标准图集03s702（p111-p120）。2.钢筋在加工弯制前调直，并要符合下列规定：21钢筋表面的油渍、漆污、水泥浆和用锤敲击能剥落的浮皮、铁锈等均应清除净。22要平直、无局部折曲。23加工后的钢筋，表面不应有削弱钢筋截面的伤痕。24当利用冷拉方法矫直时，钢的矫直伸长率为：I级钢筋不得大于2%，级、级钢筋不得大于1%。24钢筋的弯制和末端的弯钩应符合设计要求。当设计未提出要求时，应符合下列要求：a. 受拉热扎带肋钢筋的末端,采用直角形弯钩,弯起直径等于或大于5倍的钢筋直径，钩端预留直线长度不小于3倍的钢筋直径。b.受拉热轧光圆钢筋的末端,应采用180半圆形弯钩, 弯起直径等于或大于2.5倍的钢筋直径，钩端预留直线长度不小于3倍的钢筋直径。c.弯起钢筋应弯成平滑的曲线,其曲率半径不小于钢筋直径的10倍(光圆钢筋)或12倍(带肋钢筋)。d.用光圆钢筋制成的箍筋,其末端应有弯钩(半圆形、直角形或斜弯钩);弯钩的弯曲内直径应大于受力钢筋直径,且不小于箍筋直径的2.5倍,有抗震要求的结构不应小于箍筋直径的10倍。（二）、钢筋焊接1钢筋焊接人员应持证上岗,并配合试验人员取样和作好焊接试件，确定现场条件下的焊接工艺，试验结果符合质量检验与验收标准后,方可正式生产。2钢筋在焊接施工之前，应再次清除钢筋、钢板焊接部位以及钢筋与电极接触表面上的锈斑、油污、杂物等；钢筋端部当有弯折、扭曲时，应给予矫正或切除。焊接按图纸要求的方法及焊缝长度进行焊接。焊接的接头应设在钢筋承受应力较小处，并应分散布置，配置在“同一截面”内受力钢筋接头的截面面积占受力钢筋总截面的百分率，应符合图纸要求，若图纸未规定，就按下列规定：电弧焊的接头在受弯构件的受拉区，不得超过50%，在轴心受拉构件中不得超过25%，在受压区不得超过50%。在同一钢筋上应少设接头。“同一截面”内一根钢筋上接头不得超过1个。光圆钢筋和热轧带肋钢筋的接头采用搭接、帮条电弧焊时，除满足强度要求外尚应满足下列规定：.1钢筋电弧焊接头的搭接部分要预弯，主筋的轴线应位于同一直线上。预弯长度单面焊为10倍的钢筋直径，双面焊为5倍的钢筋直径。箍筋搭接部分双面焊应不小于5倍的钢筋直径；单面焊不应不小于10倍的钢筋直径。.帮条电弧焊的帮条，宜采用与被焊钢筋同级别、同直径的钢筋；当采用与同级别不同直径的钢筋作为帮条，且被焊钢筋与帮条钢筋均为I级钢筋时，两帮条钢筋的直径应大于或等于被焊钢筋直径的0.8倍，当被焊钢筋与帮条钢筋为、级钢筋时，两帮条钢筋的直径应大于或等于被焊钢筋直径的0.9倍。.焊缝的高应该等于或大于0.3，并不得小于，焊缝宽度应应等于或大于0.7，并不得小于。.在施行电弧焊时，均应采用双面焊接，仅在脚手架上施焊时方可采用单面焊。.焊接地线应与钢筋接触良好，不得因接触不良而烧坏主筋。.帮条与被焊接钢筋间应采用点固定。搭接焊时，应采用点固定。定位焊缝应离帮条端部或搭接端部20以上。.焊接时，应在帮条或搭接钢筋的一端引弧，并应在帮条或搭接钢筋端头上收弧，弧坑应填满。钢筋与钢板进行搭接焊时，引弧应在钢板上进行。第一层焊缝应有足够的熔深，主焊缝和定位焊缝应熔合良好。焊接过程中避免烧损钢筋，钢筋接头在焊接之前应清除冰雪、污垢等杂物，应焊缝和热影响区缓慢冷却，焊后未冷却的接头，严禁碰到冰雪。采用电弧搭接焊、帮条焊的接头，应逐个进行外观检查，并应符合一下规定：.用小锤敲打接头时，钢筋发出与基本钢材同样的清脆声。.电弧焊接接头的焊缝表面应平顺，无缺口、裂纹和较大的金属焊瘤，其缺陷尺寸的允许偏差应符合下列规定：4-1电弧焊接钢筋接头的缺陷和尺寸偏差允许值序号名称单位允许偏差1帮条对焊接头中心的纵向偏移0.5d2接头处钢筋轴线的弯折度43接头处钢筋轴线的偏移0.1d4焊缝高度35焊缝宽度+0.05d06焊缝长度-0.05d7咬肉深度+0.05d0.58在长2d的焊缝表面上,焊缝及夹渣的数量和大小渣的数量和大小个26注:1.钢筋直径 2.当表内的允许偏差在同一个项目内有2个值时,应按其中较严的数值控制。（三）、钢筋安装1.安装钢筋时,钢筋的位置和混凝土保护层的厚度,应符合设计要求。 在多排钢筋之间,必要时可垫入短钢筋头或其它适当的钢垫,但短钢筋头或钢垫不得伸入混凝土保护层内。2.在钢筋和模板之间可用同标号的水泥砂浆垫块支撑,垫块应互相错开,分散布置,并不得横贯保护层的去部截面。3.帮扎和焊接的钢筋骨(网)架,在运输、安装和浇筑混凝土过程中不得有变形、开焊和松脱现象,并应符合下列规定:3.1在钢筋的交叉点处,应用直径0.72.0,的铁丝,按逐点改变绕丝方向(8字形)交叉扎结,或按双对角线(十字形)扎结。3.2除设计有要求外,梁、柱等结构中钢筋骨架的箍筋,应与主筋的垂直围紧;箍筋与主筋交叉点处应以铁丝帮扎;梁柱等构件拐角处的交叉点应全部帮扎;中间平直部分的交叉点,可交错扎结。4.安装钢筋骨架时,应保证其在模型中的正确位置,不得倾斜、扭曲,也不得变更保护层的规定厚度。在混凝土的浇筑过程中安装钢筋骨(网)架时,不得妨碍浇筑工作正常进行,并不造成施工接缝。5.钢筋骨(网)架经预制、安装就位后,应进行检查,作出纪录并妥善保护,不得在其上行走和递送材料。6.钢筋安装的允许偏差,应符合下表的规定:4-2 钢筋安装允许偏差序号名称单位允许偏差1钢筋总截面面积的偏差(指更换钢筋规格时)-2%2双排钢筋,其排与排间距的局部偏差度53同一排中受力钢筋间距的局部偏差板、墙、大体积20柱、梁104分布钢筋间距207箍筋间距帮扎骨架20焊接骨架10弯起点的偏差(加工偏差20包括在内)308保护层厚度(c)C351025c355C253五、模板工程1、一般规定（1）模板（含支架、拱架）应优先采用钢材制作，也可因地制宜，经过试验鉴定，选用其他材料制作。模板应符合下列规定： 保证混凝土结构和构件各部分设计形状、尺寸和相互间位置正确； 具有足够的强度、刚度和稳定性，能承受新浇筑混凝土的重力、侧压力及施工中可能产生的各项荷载； 接缝不漏浆，制作简单，安装方便，便于拆卸和多次使用； 能与混凝土结构和构件的特征、施工条件和浇筑方法相适应。（2） 模板与混凝土相接触的表面应涂刷隔离剂。钢模板用隔离剂应同时具有防锈作用。模板使用后应按规定修整保存。（3）为保证钢筋的混凝土保护层质量，必要时可使用带透水衬里的模板。混凝土养护期间，当混凝土与环境之间的温差大于20C时，宜采用保温模板。2、模板制作模板进场后，进行清理、打磨，以无污痕为标准，刷脱模剂，并用塑料薄膜进行覆盖。立模前进行试拼，保证平整度小于3mm，加固采用内撑和外加拉杆形式，保证空心薄壁误差小于5mm。模板加固应经过受力检算，模板框架采用竹胶板，背面用钉子钉上4*6的方木，侧墙的墙身用上下两排间距60cm的拉杆加固。侧墙的顶部采用50钢管加固。保证模板、支架在灌注混凝土过程中受力后不变形、不移位。模板安装好后，检查轴线、高程符合设计要求后加固，保证模板在灌注混凝土过程受力后不变形、不移位。模内干净无杂物，拼合平整严密。支架结构的立面、平面安装牢固，并能抵挡振动时偶然撞击。支架立柱在两个互相垂直的方向加以固定，支架支承部分安置在可靠的地基上。模板检查合格后，刷脱模剂。要把整修模板作为一道重要工序，凡使用的钢模，每次使用前，模板应认真修理平整，不平要扎平，开焊处要补焊磨光，上紧扣件，方能灌注砼。在砼灌注过程中应指定专人加强检查、调整，以保证砼建筑物形状，尺寸和相互位置的正确。3、质量检验（1） 模板、支架安装完成后，在浇筑混凝土前以及浇筑过程中，应对模板、支架、钢筋骨架、预埋件及梁支座等加以检查。当发现问题时，应及时处理，并作记录。检查的主要内容包括下列各项: 模板的高程、位置及截面尺寸，施工的预留拱度；模板、支架、支撑、支柱等结构的可靠程度；拆除支架器具的装备状态；表51 侧墙模板允许偏差和检验方法序 号项 目允许偏差（mm）检 验 方 法1前后、左右距中心线尺寸10测量检查每边不少于2处2表面平整度31m靠尺检查不少于5处3相邻模板错台1尺量检查不少5处4侧墙壁厚3尺量检查不少5处5同一侧墙两垫石高差2测量检查6预埋件和预留孔位置5纵横两向尺量检查六、混凝土工程 1、一般规定（1）混凝土工程灌注施工前，应完成对原材料的选定、复检工作，并应充分考虑试验周期和可能出现的原材料变化，尽早开展混凝土配合比的选定工作；（2）混凝土结构施工前应进行混凝土试块浇筑，以便对混凝土配合比、施工工艺、施工机具的适应性进行检验。2、混凝土浇筑（1）侧墙混凝土浇筑一次性进行，混凝土采用自动计量集中拌和站拌和，混凝土输送车运输，泵送入模。（2） 砼坍落度要严格按照试验的数据控制，砼自由倾落高度超过2m时，必须用滑槽或串筒灌注，串筒出口距砼表面1.5m左右。防止砼离析。（3）浇注前对支架、模板、钢筋和预埋件进行检查，并将模板内的杂物、积水和钢筋上的污垢清理干净；模板的缝隙填塞严密，内面涂刷脱模剂。（4）浇筑时检查混凝土的均匀性和坍落度。混凝土分层浇筑厚度不超过30cm，并用插入式振动器振捣密实。振动器移动间距不超过其作用半径的1.5倍与模板保持510cm的间距，插下下层5cm左右，防止碰撞模板钢筋及预埋件。（5） 砼的捣固：砼的捣固是保证质量的关键工序，必须严密组织，规范操作。一是必须固定人员，责任到人，分片承包。二是捣固要适当，既要防止振捣不足，也要防止振捣过度，以砼不再下沉、表面开始泛浆、不出现气泡为度。（6） 混凝土的浇筑连续进行，如因故必须间断时，其间断时间小于前层混凝土的初凝时间或能重塑的时间，并经试验确定，若超过允许间断时间，须采取保证质量措施或按工作缝处理。大体积砼施工中要注意内外温差及砼核心温度最大值的控制。（7） 浇筑混凝土时，应经常检查模板、钢筋、沉降观测点及预埋部件的位置和保护层的尺寸，确保其位置正确不发生变形。（8）在混凝土浇筑过程中，随时观察所设置的预埋螺栓、预留孔、预埋支座的位置是否移动，若发现移位时及时校正。注意模板、支架等支撑情况，设专人检查，如有变形，移位或沉陷立即校正并加固。混凝土浇筑完成后，及时用塑料薄膜包裹并定时洒水养护。当昼夜平均气温低于5时或最低气温低于-3时，应按冬期施工处理。（9）砼浇筑必须坚持动态质量控制和“三方值班制”（工程项目领导、技术和试验人员），人、机、料、工每一个环节应具备条件，不得盲目施工。3、质量检验（1）砼必须是原装原色，色泽一致、结构尺寸准确，棱角分明，强度符合设计要求，且表面光洁平整，接茬顺直；砼表面严禁涂、刷、抹。各种预埋件、预留孔位置正确，无漏项。（2）混凝土墙身精度应符合设计要求。当设计无要求时，可按要求进行检验。检验结果不满足要求时，应及时调整或返工。4、 混凝土的养护夏季用塑料薄膜、尼龙布围包墩台，或用麻布围包混凝土墙身洒水养护天，当昼夜平均气温低于50或最低气温低于-30时，应当按冬期施工处理。当环境温度低于5时，禁止对混凝土表面进行洒水养护。此时，可在混凝土表面喷涂养护液，并采取适当保温措施。在任意养护时间，若淋注于混凝土表面的养护水温度低于混凝土表面温度，二者间温差不得大于15。七、安全要求1、参加施工的工人（包括学徒工、代培人员），要熟知本工种的安全技术操作规程。在操作中，应坚守工作岗位，严禁酒后操作。2、电工、起重机司机和各种机动车辆司机等特种作业，必须持有特种作业操作证，方准操作。3、正确使用个人防护用品和安全防护措施，进人施工现场，必须戴安全帽，禁止穿拖鞋或光脚。在没有防护设施的高空、悬崖和陡坡施工，必须系安全带。4、施工现场的洞、坑、沟、漏斗等危险处，应有防护设施或明显标志。施工现场的脚手架、防护设施、安全标志和警告牌，不得擅自拆动。需要拆动的，要经工地施工负责人同意。5、安全帽、安全带、安全网要定期检查，不符合要求的，严禁使用。6、电气设备和线路必须绝缘良好，电线不得与金属物绑在一起；各种电动机具必须按规定接零接地，并设置单一开关；遇有临时停电或停工休息时，必须拉闸加锁。7、施工机械和电气设备不得带病运转和超负荷作业。发现不正常情况应停机检查，不得在运转中修理。八、环保要求施工过程中做到文明施工，保护施工现场生态平衡，防止和减少施工过程中的粉尘、噪音、震动、废水废料等对周围环境的污染和危害；杜绝焚烧有毒废料（废机油、废塑料等）。职工在固定的范围内活动，生活垃圾由专人收集，制作封闭式容器收集垃圾，将废弃物集中用专用垃圾车装运到指定地点集中进行掩埋处理。施工营地生活污水集中排放到指定地点，防止在施工营地附近形成新的积水和水污染。水源定期进行检测；积极防治水污染，并注意节约用水。交底接受人交底人审核人注：驻地监理抽查。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
