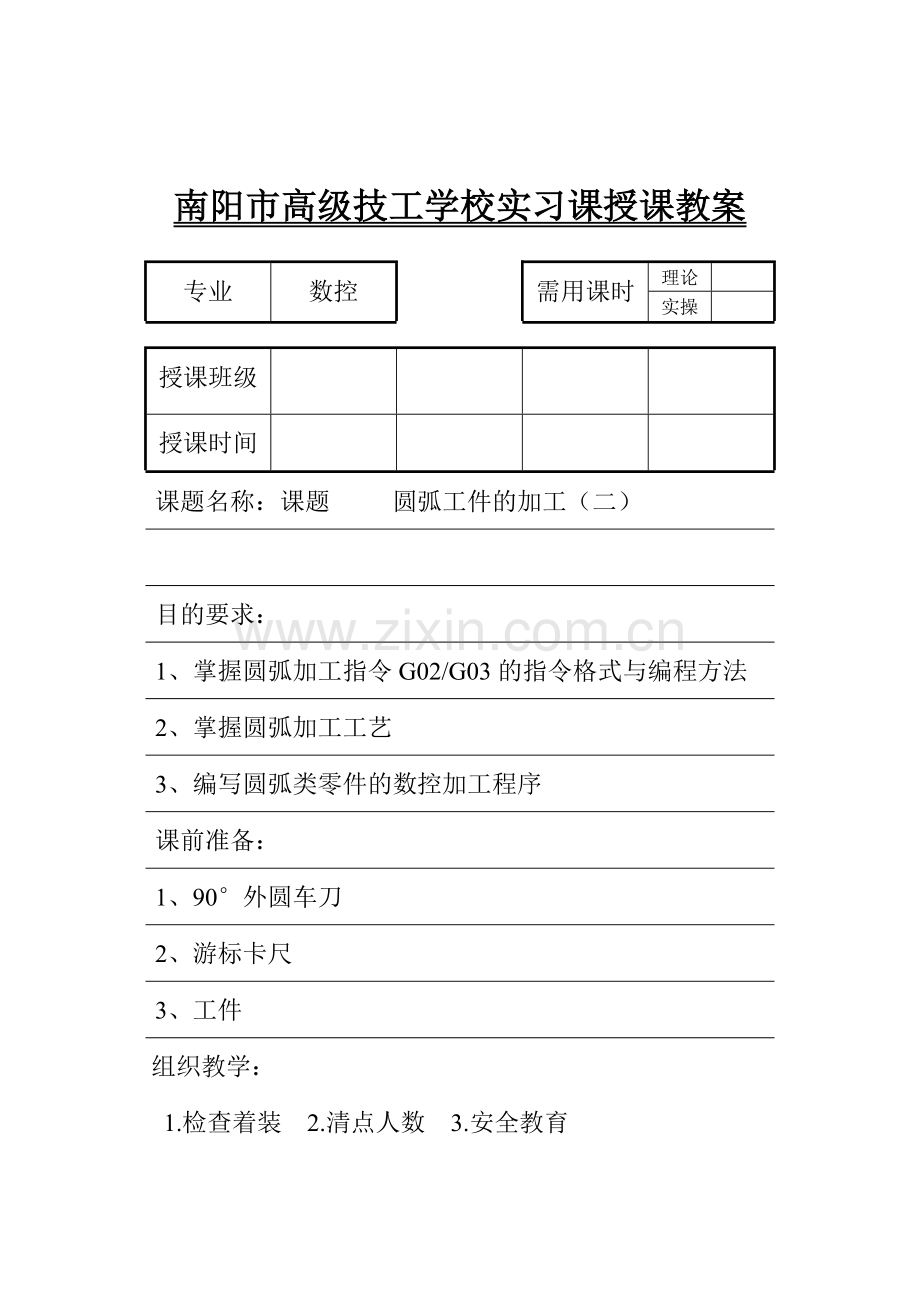

南阳市高级技工学校实习课授课教案

专业
数控

需用课时
理论

实操

授课班级

授课时间

课题名称：课题 圆弧工件的加工（二）

目的要求：
1、掌握圆弧加工指令G02/G03的指令格式与编程方法
2、掌握圆弧加工工艺
3、编写圆弧类零件的数控加工程序
课前准备：
1、90°外圆车刀
2、游标卡尺
3、工件
组织教学：
1.检查着装 2.清点人数 3.安全教育

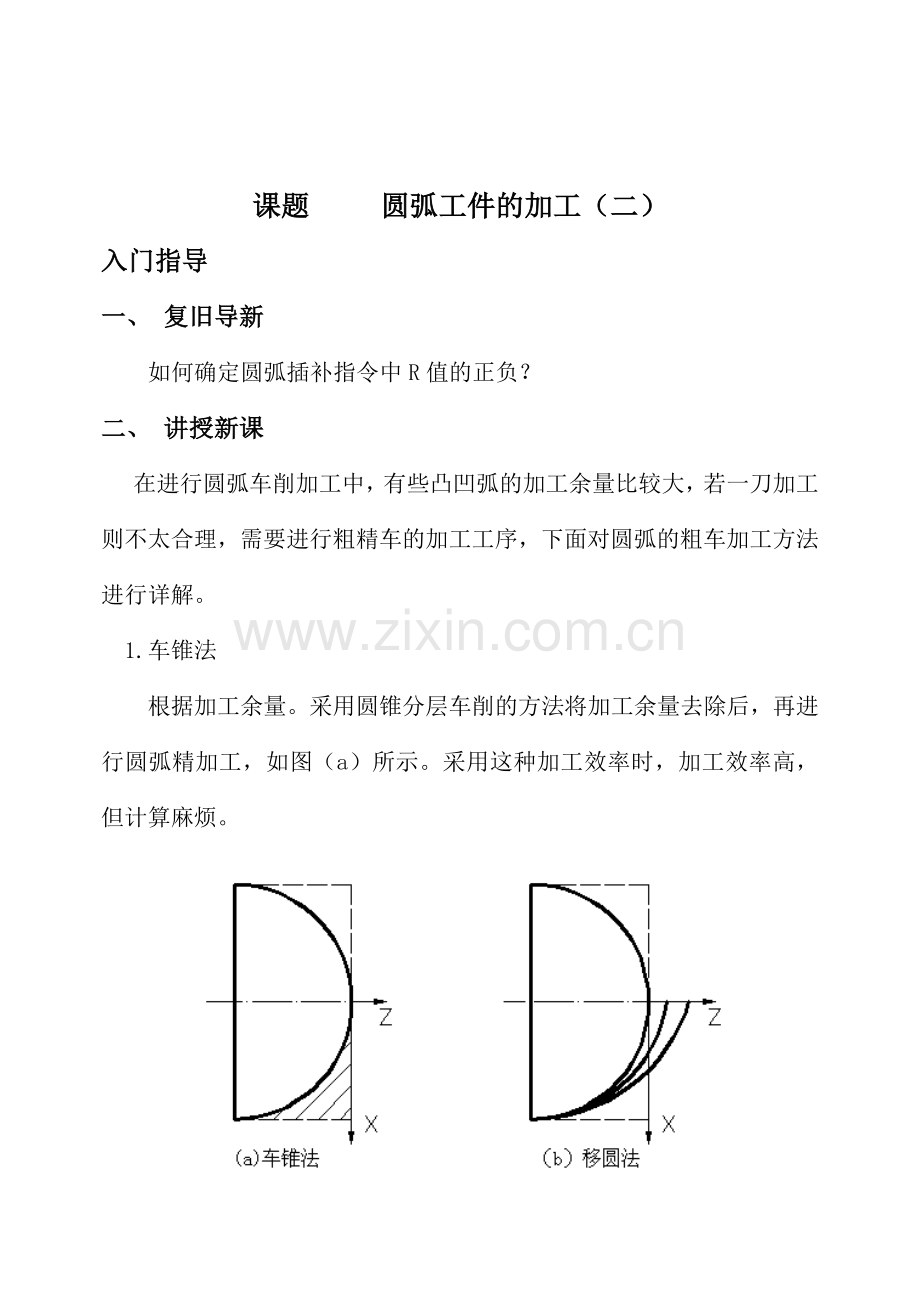

课题 圆弧工件的加工（二）
入门指导
一、 复旧导新
如何确定圆弧插补指令中R值的正负？
二、 讲授新课
在进行圆弧车削加工中，有些凸凹弧的加工余量比较大，若一刀加工
则不太合理，需要进行粗精车的加工工序，下面对圆弧的粗车加工方法进行详解。
1.车锥法
根据加工余量。采用圆锥分层车削的方法将加工余量去除后，再进行圆弧精加工，如图（a）所示。采用这种加工效率时，加工效率高，但计算麻烦。

2.移圆法
根据加工余量，采用相同的圆弧半径，渐进的向机床的某一轴方向移动，最终将圆弧加工出来，如图（b）所示。采用这种加工路线时，编程简单，但处理不当会导致较多的空行程。
3.车圆法
在圆心不变的基础上，根据加工余量，采用大小不等的圆弧半径，最终将圆弧加工出来，如图（c）所示。
4.台阶车削法
先根据圆弧面加工出多个台阶，再车削圆弧轮廓，如图（d）所示。这种加工方法在复合固定循环中被广泛应用。
三 、示范演示
编制如下图所示零件加工程序，并在CNC车床上加工。

零件图工艺分析
该零件需要加工￠50㎜外圆，R25㎜圆弧，以及控制20㎜、50㎜长度。尺寸公差为自由公差，表面粗糙度值为Ra3.2µm。
四 、布置实习
在CNC车床上加工如下图所示零件。

巡回指导
1. 指导编程与操作；
2. 注意安全操作规程；
结束指导
1. 点评一天实习情况；
2. 清理机床与地面卫生；
3. 清点人数。
布置作业
圆弧的粗车加工方法有哪些？
