铝合金窗常用数据.doc

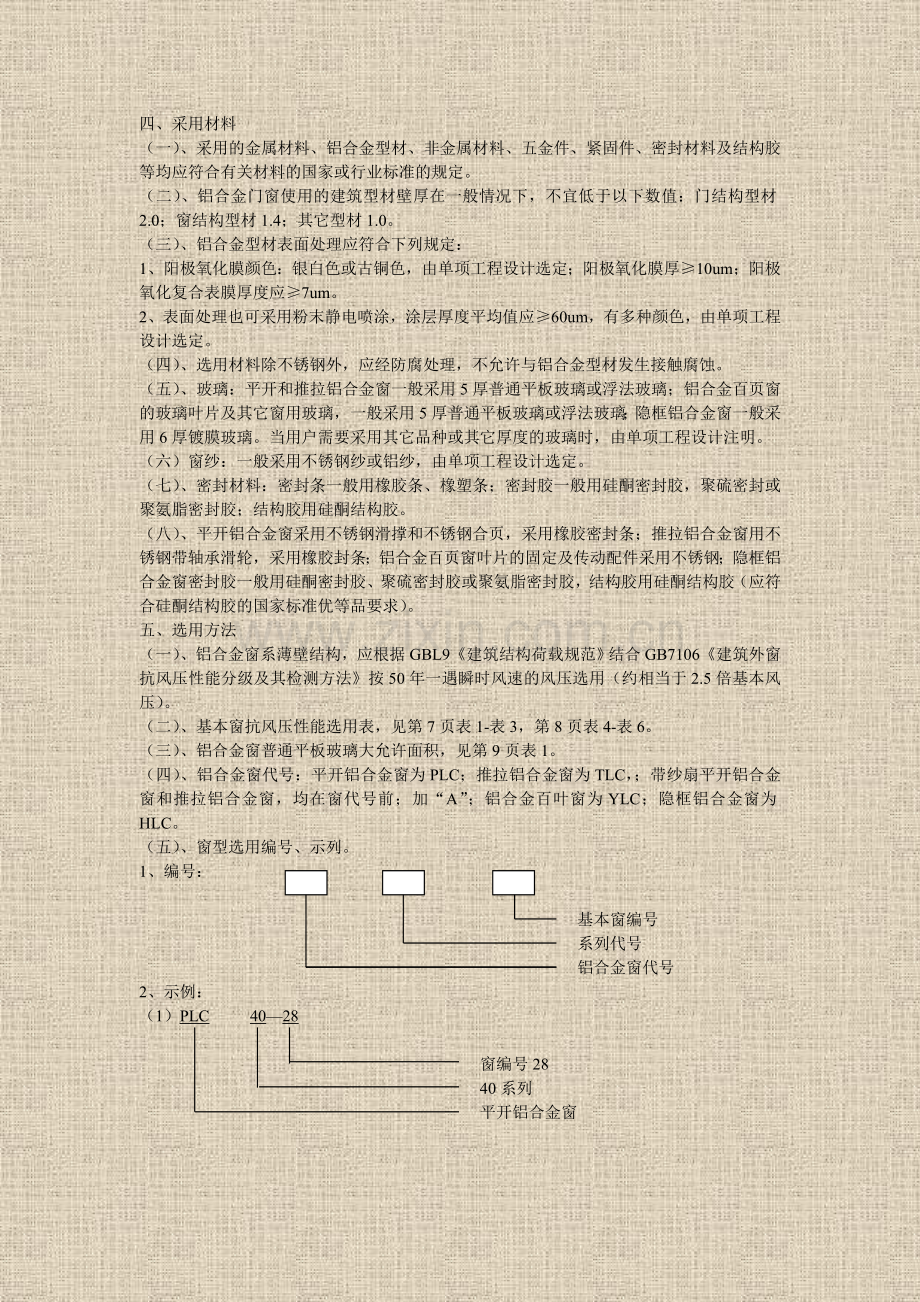

四、采用材料
（一）、采用的金属材料、铝合金型材、非金属材料、五金件、紧固件、密封材料及结构胶等均应符合有关材料的国家或行业标准的规定。
（二）、铝合金门窗使用的建筑型材壁厚在一般情况下，不宜低于以下数值：门结构型材2.0；窗结构型材1.4；其它型材1.0。
（三）、铝合金型材表面处理应符合下列规定：
1、阳极氧化膜颜色：银白色或古铜色，由单项工程设计选定；阳极氧化膜厚≥10um；阳极氧化复合表膜厚度应≥7um。
2、表面处理也可采用粉末静电喷涂，涂层厚度平均值应≥60um，有多种颜色，由单项工程设计选定。
（四）、选用材料除不锈钢外，应经防腐处理，不允许与铝合金型材发生接触腐蚀。
（五）、玻璃：平开和推拉铝合金窗一般采用5厚普通平板玻璃或浮法玻璃；铝合金百页窗的玻璃叶片及其它窗用玻璃，一般采用5厚普通平板玻璃或浮法玻璃；隐框铝合金窗一般采用6厚镀膜玻璃。当用户需要采用其它品种或其它厚度的玻璃时，由单项工程设计注明。
（六）窗纱：一般采用不锈钢纱或铝纱，由单项工程设计选定。
（七）、密封材料：密封条一般用橡胶条、橡塑条；密封胶一般用硅酮密封胶，聚硫密封或聚氨脂密封胶；结构胶用硅酮结构胶。
（八）、平开铝合金窗采用不锈钢滑撑和不锈钢合页，采用橡胶密封条；推拉铝合金窗用不锈钢带轴承滑轮，采用橡胶封条；铝合金百页窗叶片的固定及传动配件采用不锈钢；隐框铝合金窗密封胶一般用硅酮密封胶、聚硫密封胶或聚氨脂密封胶，结构胶用硅酮结构胶（应符合硅酮结构胶的国家标准优等品要求）。
五、选用方法
（一）、铝合金窗系薄壁结构，应根据GBL9《建筑结构荷载规范》结合GB7106《建筑外窗抗风压性能分级及其检测方法》按50年一遇瞬时风速的风压选用（约相当于2.5倍基本风压）。
（二）、基本窗抗风压性能选用表，见第7页表1-表3，第8页表4-表6。
（三）、铝合金窗普通平板玻璃大允许面积，见第9页表1。
（四）、铝合金窗代号：平开铝合金窗为PLC；推拉铝合金窗为TLC，；带纱扇平开铝合金窗和推拉铝合金窗，均在窗代号前；加“A”；铝合金百叶窗为YLC；隐框铝合金窗为HLC。
（五）、窗型选用编号、示列。
1、编号：

基本窗编号
系列代号
铝合金窗代号
2、示例：
（1）PLC 40—28

窗编号28
40系列
平开铝合金窗

（2）A TLC 90—17

窗编号17
90系列
推拉铝合金窗
带纱扇窗（无带纱扇无此代号）
（六）、详图索引：
详图编号
× 详图编号
详图在本页

× 详图编号
详图所在页编号
六、施工要求及注意事项
（一）铝合金平开和推拉窗的抗风压性能，窗气渗透性能，雨水渗漏性能应符合国家标准规定，满足使用要求。
（二）铝合金门窗构件联接牢固，需用耐蚀的填充材料，使联接部位密封、防水，外门窗在中横框和下框设有排水孔。
（三）铝合金门窗装配尺寸偏差符合下表规定：
项目
尺寸范围
优等品
一等品
合格品
门、窗框槽口对边尺寸之差
≤2000
＜2000
±1.0
±1.5
±1.5
±2.0
±2.0
±2.5
门、窗槽口对边尺寸之差
≤2000
＜2000
≤1.5
≤2.5
≤2.0
≤3.0
≤2.5
≤3.5
门、窗框槽口对角线尺寸之差
≤3000
＜3000
≤1.5
≤2.5
≤2.0
≤3.0
≤2.5
≤3.5
同一平面高低差
——
≤0.3

≤0.4

≤0.5

装配间隙
——
≤0.3
≤0.4
≤0.5
门、窗框、扇搭接宽度允许偏差
——
±1.0
未注公差尺寸偏差

符合JS15（JS15）
（四）表面质量：不应有明显的擦伤、划伤、碰伤等缺陷；相邻构件着色表面不应有明显的色差；表面不应有铝屑、毛刺、油班或其他污迹；装配联接处不应有外溢的胶粘剂。
（五）产品质量：由符合GB8479《平开铝合金窗》、GB8481《推拉铝合金窗》和本图集的规定；产品应按规定进行出厂检验，产品出厂应附有合格证书。
（六）包装、运输、贮存。
1、包装
（1）根据工程需要，产品装饰面应采用保护胶带粘封。
（2）产品应采用无腐蚀性软质材料包紧扎牢。
（3）包装箱应有足够强度，产品立放于箱内，保证互相之间不发生窜动。
（4）包装箱标志应符合GB6388《运输包装收发货标志》规定。
（5）包装箱应有明显的“小心轻放”和“向上”字样的标志，其图形应符合GB191《包装储运图示标志》规定。
2、运输
（1）装运产品的运输工具应保持清洁和有防雨措施。
（2）产品应采用合适的方式装卸，确保产品不变形，表面完好无损。
3、贮存
（1）产品应放在通风、干燥的地方，严禁与酸、碱盐等有腐蚀性的物质放在一起。
（2）产品露天存放时应加蓬布保护。
（3）产品不能直接接触地面，底部应垫高100以上，箱体堆置一般不超过两箱。
（七）、安装
1、窗洞口尺寸与窗框缝隙规定为：清水墙（无贴面）≤15，普通抹灰≤20，贴面砖≤25，挂石材≤50。由于饰面材料不同及建筑施工误差导致缝隙变化，由门窗生产厂按单项工程设计要求调整门窗的构造尺寸。
2、墙体与连结件、连结件与门窗框的构造尺寸：
（1）连结件焊接联接 适用于钢结构
（2）预埋件联接 适用于钢筋混凝土结构
（3）燕尾铁脚联接 适用于砖墙结构
（4）金属胀锚螺栓联接 适用于钢筋混凝土结构，砖墙结构
（5）射钉联接 适用于钢筋混凝土结构
3、连结尺寸规定
（1）连结件尺寸≥140*25*1.5（长*宽*厚）
（2）焊接板尺寸≥80*80*5（长*宽*厚）
（3）预埋件钢筋直径≥Φ8
（4）燕尾铁脚尺寸≥90*12*3（长*宽*厚）
（5）金属胀锚螺栓≥3.7*42
4、窗的安装位置、开启方向与安装联接方式应符合本图集规定和单项工程设计要求。
5、阳极氧化处理的型材与水泥砂接触面应在安装前涂防腐绝缘涂料，如氯化橡胶、氯磺化聚乙烯等防腐涂料。阳极氧化复合表膜处理的和粉末静电喷涂表面的型材与水泥浆的接触面，不涂防腐层。
6、门窗的安装方式另有要求时，例如轻质墙体材料等，由用户与生产厂家另行商议或单项工程设计另行补充装配节点力。
7、门窗安装如有油污、灰浆等杂物，可用水溶性洗涤剂清洗，禁止用丙酮和硬质物刮、擦。
七、验收安装按GBJ301《建筑工程质量检验评定标准》和本图集有关规定进行验收及检验。
八、其它
本图集除执行图集中指出的国家标准和本图集的有关规定外，尚应执行其他有关现行国家标准或现行行业标准。
40系列平开铝合金窗
基本风压（KN/㎡）
基本窗允许最大洞口尺寸（洞宽B*洞高A）
0.30
2100*1500
2100*1000

0.35
2100*1500
2100*1000

0.40
1800*1500
2100*1000

0.45
1800*1500
2100*1000

0.50
1500*1500
2100*1000

0.55
1500*1500
2100*1000

0.60
1500*1500
2100*1000

0.65
1500*1500
2100*1000

0.70
1200*1500
2100*1000

0.75
1200*1500
2100*1000

50系列平开铝合金窗
基本风压（KN/㎡）
基本窗允许最大洞口尺寸（洞宽B*洞高A）
0.30
2100*1800
2100*1200
2100*1200

0.35
2100*1800
2100*1200
2100*1200

0.40
1800*1800
2100*1200
2100*1200

0.45
1800*1800
2100*1200
2100*1200

0.50
1500*1800
2100*1200
2100*1200

0.55
1500*1800
2100*1200
2100*1200

0.60
2100*1800
2100*1200
2100*1200

0.65
1800*1800
2100*1200
2100*1200

0.70
1800*1800
2100*1200
2100*1200

0.75
1500*1800
2100*1200
2100*1200

70系列平开铝合金窗
基本风压（KN/㎡）
基本窗允许最大洞口尺寸（洞宽B*洞高A）
0.30
2100*1800
2100*1500
2100*1200

0.35
2100*1800
2100*1500
2100*1200

0.40
2100*1800
2100*1500
2100*1200

0.45
2100*1800
2100*1500
2100*1200

0.50
2100*1800
2100*1500
2100*1200

0.55
2100*1800
2100*1500
2100*1200

0.60
2100*1800
2100*1500
2100*1200

0.65
2100*1800
2100*1500
2100*1200

0.70
1800*1800
2100*1500
2100*1200

0.75
1500*1800
2100*1500
2100*1200

注本表1~表3供设计选用基本窗做为参考。一般按选用且取5厚普通平板玻璃可满足抗风压要求。但地区基本风压大且外窗所处位置又较高时可用第9页表1进行复核。
55系列推拉铝合金窗
基本风压（KN/㎡）
基本窗允许最大洞口尺寸（洞宽B*洞高A）
0.30
2400*2100
2700*1800
2700*1500
2700*1200
0.35
2400*2100
2700*1800
2700*1500
2700*1200
0.40
2400*2100
2700*1800
2700*1500
2700*1200
0.45
2100*2100
2400*1800
2700*1500
2700*1200
0.50
1800*2100
2400*1800
2400*1500
2700*1200
0.55
1800*2100
2400*1800
2400*1500
2700*1200
0.60
1500*2100
2400*1800
2100*1500
2400*1200
0.65
1500*2100
2100*1800
1800*1500
2100*1200
0.70
1200*2100
2100*1800
1800*1500
2100*1200
0.75
1200*2100
2100*1800
1800*1500
2100*1200
70系列推拉铝合金窗
基本风压（KN/㎡）
基本窗允许最大洞口尺寸（洞宽B*洞高A）
0.30
2700*2100
2700*1800
2100*1800 *
2700*1500
0.35
2700*2100
2700*1800
2100*1800 *
2700*1500
0.40
2700*2100
2700*1800
2100*1800 *
2700*1500
0.45
2400*2100
2700*1800
2100*1800 *
2700*1500
0.50
2400*2100
2700*1800
2100*1800 *
2700*1500
0.55
2100*2100
2400*1800
1800*1800 *
2700*1500
0.60
2100*2100
2400*1800
1800*1800 *
2700*1500
0.65
2100*2100
2100*1800
1500*1800 *
2700*1500
0.70
2100*2100
2100*1800
1500*1800 *
2700*1500
0.75
2100*2100
2100*1800
1200*1800 *
2700*1500

90系列推拉铝合金窗
基本风压（KN/㎡）
基本窗允许最大洞口尺寸（洞宽B*洞高A）
0.30
2700*2100
2700*1800
2400*1800 *
2700*1500
0.35
2700*2100
2700*1800
2400*1800 *
2700*1500
0.40
2700*2100
2700*1800
2400*1800 *
2700*1500
0.45
2400*2100
2700*1800
2400*1800 *
2700*1500
0.50
2400*2100
2700*1800
2400*1800 *
2700*1500
0.55
2400*2100
2700*1800
2400*1800 *
2700*1500
0.60
2400*2100
2700*1800
2100*1800 *
2700*1500
0.65
2100*2100
2700*1800
2100*1800 *
2700*1500
0.70
2100*2100
2400*1800
1800*1800 *
2700*1500
0.75
2100*2100
2400*1800
1500*1800 *
2700*1500
注：1、本表4~表6供设计选用基本窗做为参考。一般按此选用且取5厚普通平板玻璃可满足抗风压要求。便地区基本风压大且外窗年处位置又较高时可用第9页表1进行复核。
2、本表5、表6中的洞口尺寸洞高A为 1800的，后面无“*”符号者为能选用带亮窗的窗，有“*”符号者为能选用无带亮窗的窗。

铝合金窗普通平板玻璃最大允许面积
高度(M)
10M处
24M处
50M处
100M处
基本 玻璃厚度
风压(KN/㎡) (MM)
5
6
5
6
5
6
5
6
0.30
A类地区
1.97
2.77
1.58
2.22
1.01
1.42
0.84
1.18
B类地区
2.70
3.60
1.84
2.75
1.13
1.59
0.93
1.31
C类地区
3.60
3.80
2.65
3.59
1.22
1.71
0.98
1.37
0.35
A类地区
1.69
2.25
1.35
1.90
0.86
1.20
0.72
1.01
B类地区
2.32
3.31
1.57
2.35
0.98
1.38
0.78
1.11
C类地区
3.24
3.71
2.30
3.24
1.05
1.48
0.82
1.16
0.40
A类地区
1.47
1.96
1.18
1.67
0.74
1.05
0.63
0.88
B类地区
2.05
2.87
1.36
2.04
0.84
1.18
0.68
0.96
C类地区
2.89
3.63
1.98
2.80
0.92
1.30
0.72
1.01
0.45
A类地区
1.30
1.74
1.05
1.48
0.65
0.92
0.55
0.78
B类地区
1.80
2.54
1.21
1.82
0.74
1.04
0.61
0.86
C类地区
2.52
3.61
1.77
2.48
0.79
1.12
0.63
0.90
0.50
A类地区
1.17
1.57
0.95
1.34
0.58
0.82
0.50
0.71
B类地区
1.62
2.28
1.09
1.63
0.67
0.95
0.55
0.80
C类地区
2.32
3.26
1.59
2.24
0.71
1.00
0.57
0.80
0.55
A类地区
1.07
1.42
0.86
1.20
0.47
0.75
0.45
0.63
B类地区
1.47
2.80
1.00
1.49
0.61
0.86
0.49
0.70
C类地区
1.96
2.75
1.44
2.03
0.64
0.91
0.51
0.72
0.60
A类地区
0.99
1.32
0.79
1.10
0.46
0.69
0.41
0.57
B类地区
1.35
1.90
0.92
1.37
0.55
0.78
0.45
0.64
C类地区
1.89
2.66
1.33
1.87
0.59
0.83
0.46
0.65
0.65
A类地区
0.91
1.21
0.73
1.01
0.45
0.63
0.37
0.53
B类地区
1.25
1.75
0.84
1.27
0.51
0.73
0.42
0.59
C类地区
1.77
2.48
1.22
1.71
0.54
0.76
0.43
0.60
0.70
A类地区
0.84
1.17
0.67
0.93
0.41
0.58
0.35
0.49
B类地区
1.16
1.63
0.78
1.17
0.47
0.67
0.38
0.55
C类地区
1.64
2.31
1.13
1.58
0.50
0.71
0.39
0.56
0.75
A类地区
0.78
1.09
0.63
0.87
0.33
0.54
0.33
0.46
B类地区
1.08
1.52
0.72
1.05
0.45
0.62
0.36
0.51
C类地区
1.52
2.13
1.06
1.49
0.46
0.66
0.36
0.52
注：
1、本表1的A地区指近海海面、海岛、湖岸及沙漠地区；B类地区指田野、乡村、丛林、丘陵以及房屋较稀疏的中小城镇和大城市面上郊区；C类地区指密集建筑建的大城市市区。
2、本表1为玻璃四周固定时的允许最大面积，在实际应用中，尚应根据玻璃厚度，开启形式，门窗扇刚度乘以相应的折减系数，固定扇可取接近表列数值；平开扇乘0.8；推拉扇乘0.9。
