银白北郊绿化灌溉工程1田间初步设计--毕业设计.doc

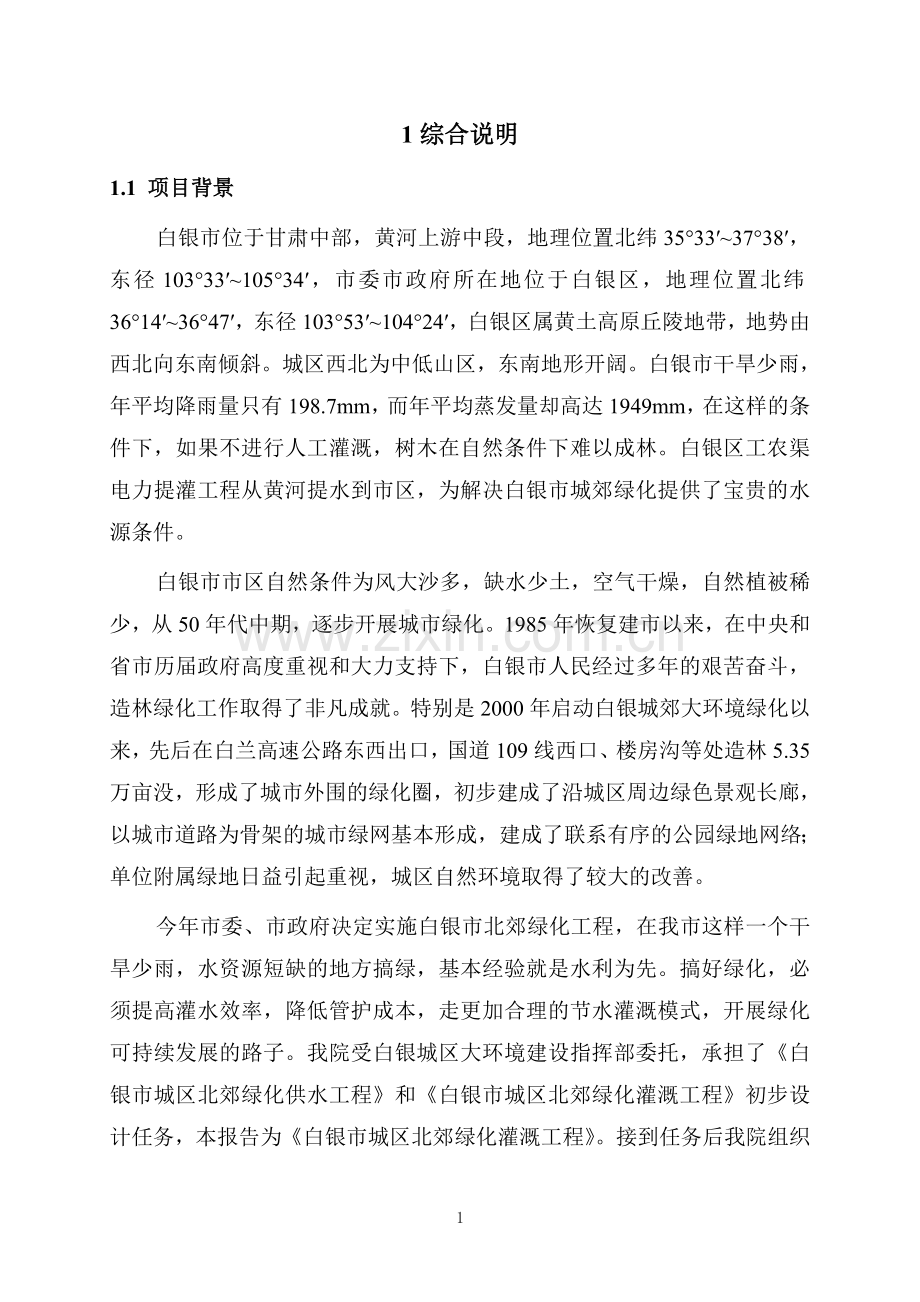

1综合说明
1.1 项目背景
白银市位于甘肃中部，黄河上游中段，地理位置北纬35°33′~37°38′，东径103°33′~105°34′，市委市政府所在地位于白银区，地理位置北纬36°14′~36°47′，东径103°53′~104°24′，白银区属黄土高原丘陵地带，地势由西北向东南倾斜。城区西北为中低山区，东南地形开阔。白银市干旱少雨，年平均降雨量只有198.7mm，而年平均蒸发量却高达1949mm，在这样的条件下，如果不进行人工灌溉，树木在自然条件下难以成林。白银区工农渠电力提灌工程从黄河提水到市区，为解决白银市城郊绿化提供了宝贵的水源条件。
白银市市区自然条件为风大沙多，缺水少土，空气干燥，自然植被稀少，从50年代中期，逐步开展城市绿化。1985年恢复建市以来，在中央和省市历届政府高度重视和大力支持下，白银市人民经过多年的艰苦奋斗，造林绿化工作取得了非凡成就。特别是2000年启动白银城郊大环境绿化以来，先后在白兰高速公路东西出口，国道109线西口、楼房沟等处造林5.35万亩没，形成了城市外围的绿化圈，初步建成了沿城区周边绿色景观长廊，以城市道路为骨架的城市绿网基本形成，建成了联系有序的公园绿地网络；单位附属绿地日益引起重视，城区自然环境取得了较大的改善。
今年市委、市政府决定实施白银市北郊绿化工程，在我市这样一个干旱少雨，水资源短缺的地方搞绿，基本经验就是水利为先。搞好绿化，必须提高灌水效率，降低管护成本，走更加合理的节水灌溉模式，开展绿化可持续发展的路子。我院受白银城区大环境建设指挥部委托，承担了《白银市城区北郊绿化供水工程》和《白银市城区北郊绿化灌溉工程》初步设计任务，本报告为《白银市城区北郊绿化灌溉工程》。接到任务后我院组织技术人员深入现场踏勘，调查、测量、收集基本资料。对供水工程的水源，取水地点及蓄水池工程选址进行了充分论证和多方案比选，确定了供水工程方案和蓄水工程的技术方案，完成了初步设计工作。

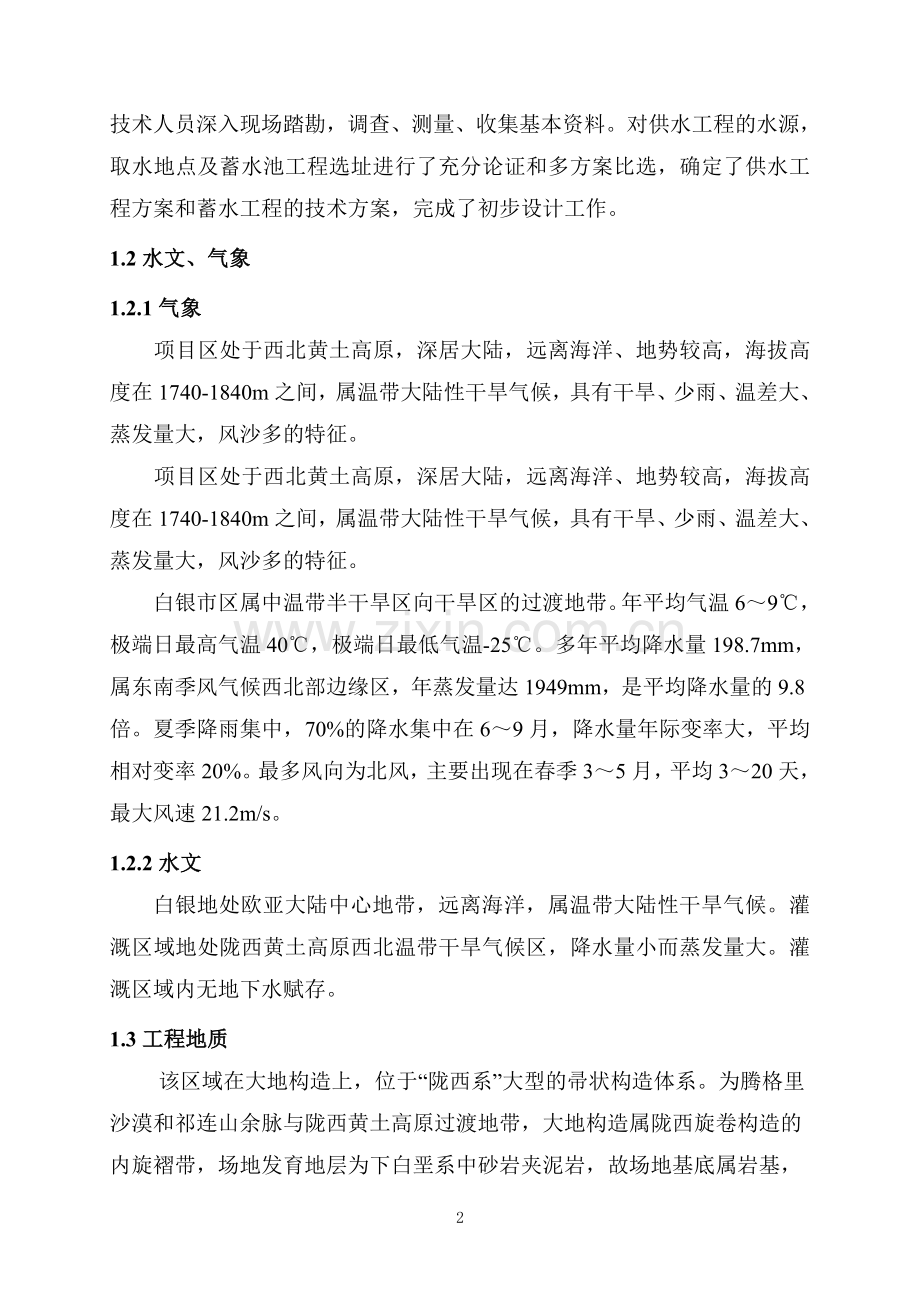

1.2水文、气象
1.2.1气象
项目区处于西北黄土高原，深居大陆，远离海洋、地势较高，海拔高度在1740-1840m之间，属温带大陆性干旱气候，具有干旱、少雨、温差大、蒸发量大，风沙多的特征。
项目区处于西北黄土高原，深居大陆，远离海洋、地势较高，海拔高度在1740-1840m之间，属温带大陆性干旱气候，具有干旱、少雨、温差大、蒸发量大，风沙多的特征。
白银市区属中温带半干旱区向干旱区的过渡地带。年平均气温6～9℃，极端日最高气温40℃，极端日最低气温-25℃。多年平均降水量198.7mm，属东南季风气候西北部边缘区，年蒸发量达1949mm，是平均降水量的9.8倍。夏季降雨集中，70%的降水集中在6～9月，降水量年际变率大，平均相对变率20%。最多风向为北风，主要出现在春季3～5月，平均3～20天，最大风速21.2m/s。
1.2.2水文
白银地处欧亚大陆中心地带，远离海洋，属温带大陆性干旱气候。灌溉区域地处陇西黄土高原西北温带干旱气候区，降水量小而蒸发量大。灌溉区域内无地下水赋存。
1.3工程地质
该区域在大地构造上，位于“陇西系”大型的帚状构造体系。为腾格里沙漠和祁连山余脉与陇西黄土高原过渡地带，大地构造属陇西旋卷构造的内旋褶带，场地发育地层为下白垩系中砂岩夹泥岩，故场地基底属岩基，稳定坚固，场地构造特征比较简单，下白垩统中砂岩分布稳定，地层产状NE10°∠12°。
根据1:400万《中国地震动参数区划图》(GB18306-2001)。设防标准为50年超越概率10%，地震动峰值加速度为0.15g。本地区相应地震基本烈度为Ⅶ度第二组，建议本工程按Ⅷ度设防。
1.4工程任务及规模
本次白银市城区北郊绿化灌溉工程绿化区域北端从城区建设路开始，沿白景（白银至景泰）公路的两侧各60m，至灰土涝池，长度1.8km，从灰土涝池开始，由东向西沿着白景公路南北两面山体进行绿化，到最北面西大沟为止，长度1.3km，绿化区域总面积2495亩，滴灌面积415亩，喷灌面积2080亩。
工程建设内容：
（1）配水泵站1座，建筑面积116.23m2，安装机组5台套，设坝内取水管1条，长50m。
（2）管理房1栋，建筑面积120.25m2。
（3）喷灌区设配水干管3条，总长度3.87km。配水分干管19条，总长度4.178km，配水支管435条，总长度68.842km，布设喷点4001个。滴灌区设总干管1条，总长度0.32km，干管2条，总长度3.4km，支管16条，总长度1.26km，滴灌管总长度70.08km，布设滴头2.336万个。
1.5主要建筑物及水力机械电气金属结构设计
1.5.1配水泵站设计
（1）泵房设计
配水泵站布置在蓄水池坝后，坐西向东布设，平面型式为“L”型。泵房为干室型泵房，泵房机坑采用整体式底板和封闭圈组成的钢筋砼箱形结构，其下部墙体厚40cm，底板厚40cm，采用C25钢筋砼浇筑，其上部为砖混结构，泵房墙体直接砌筑在箱基顶部，墙厚370m，采用M7.5水泥砂浆砌MU10机砖，设构造柱圈梁系统。检修间位于厂房右侧，箱基顶部，宽2.5m，采用现浇C25钢筋砼梁板。值班室设在检修间旁，配电间位于厂房后侧，与检修间和值班室相连，泵房的建筑面积为116.44m2。
厂房屋面为现浇钢筋砼屋面板，梁板柱砼等级均为C25。屋面板上设发泡聚苯板保温层，SBS改性沥青防水层。外门采用钢门，内门采用木门，窗采用铝合金门。
（2）水力机械
根据工程规划设计，配水泵站选用5台机组，泵站机组布置采用单排一字型布置，配水泵站机组设备选型结果及性能参数见下表1-1。
配水泵站水泵机组选型结果及性能参数表 表1-1
设计
流量
扬 程
水泵型号
台套
铭牌
流量
铭牌
扬程
转速
效率
电动机型号
功率
（m3/h）
（m）
（台）
（m3/h）
（m）
（r/min）
η（﹪）
N（kw）
183
114.7
SN150-N7/305
2
190
115
2960
75
Y315S-2
110
113.6
114.3
SN150-N4/310
1
131
115
2960
73
Y280S-2
75
151.5
99.6
SN150-N4/295
1
152
108
2960
71
Y280S-2
75
82.8
34.22
IS125-100-400A
1
93.5
44
1450
63
Y180L-4
22
根据各泵站最大吊装要求，泵站设1台电动葫芦，以满足泵站的吊装及检修，泵站电动葫芦型号为：MD1-6D。
（3）电气设计
白银市城区北郊绿化灌溉工程附近有10kv输电线路经过，该工程从10kv输电线路T接用电，不再另设变电所，新增10kv输电线路1200m及附属设施，导线型号为LGJ-35。
白银市城区北郊绿化灌溉工程为低压设备，电源经变压器到配电柜，配水泵站主变压器选用S11-M-500kVA一台作为泵站低压设备的电源；厂用变选用S11-M-30kVA一台。泵站主变采用室外落地安装，四周要做防护网和接地。
电气主接线仍采用单母线、水平排列、不分段接线的方式，电源进线采用电缆穿管地埋的方式。
配套电机选用Y型异步电机； GCS型低压抽出式交流金属封闭开关柜为配电控制柜。低压采用WFLC07低压无功补偿装置进行补偿，该装置集自动补偿、保护、监测、通讯于一体。
1.5.2管理房设计
配水泵站院内设管理办公房1幢，规划建筑面积120.25m2，长×宽＝18.5×6.5m，共分为5间。砖混结构，铝合金门窗，外墙面刷涂料。室内墙体为水泥砂浆墙面，工程做法见甘02J01－117－内3。基础采用墙下条形基础，基础处理原土开挖至砂砾石层，设0.5m厚10%水泥土垫层及0.1m厚C10混凝土垫层。
1.6投资概算及主要工程量
工程总投资1381.61万元，其中建筑工程119.58万元，设备安装工程58.30万元，金属结构设备及安装工程918.41万元，临时工程42.82万元，其他费用176.70万元，预备费65.79万元。
主要工程量：土石方挖填5.58万m3，现浇砼129.38m3。
主要材料总用量：水泥为45.72t，钢材962.37t，钢筋9.01t，砂子93.77m3，石子107.95m3， PE管7.29t，UPVC管52.21t，需总劳力1.09万个工日。
1.7工程施工
主体工程施工采用机械为主，人工施工为辅的施工方法，以加快进度，尽早发挥工程效益。
参照《水利水电枢纽工程项目建设工期定额》和结合国内施工资料综合类比，并根据施工条件及工程规模和资金筹措等，经合理安排，综合平衡后确定本工程施工总工期为6个月。
1.7工程管理
白银市城区北郊绿化供水工程，属于白银城区大环境绿化建设指挥部，指挥部在白银市林业局设立办公室，具体负责实施城区大环境绿化工程。
项目管理模式属白银城区大环境绿化建设指挥部下设城区北郊绿化管理站模式。
白银城区大环境绿化建设指挥部，属白银市直接管辖的行政单位。该工程建成后，指挥部下设白银市城区北郊绿化管理站，管理站全权负责该项目的供水工程和灌溉工程的管理。管理站设计共有管理人员17人，站长1名，泵站运行及维护人员4名，林区管理人员12人。人员工资及管理费用均由白银城区大环境绿化建设指挥部承担。

2气象、水文
2.1气象
白银市区处于西北黄土高原，因深居大陆，远离海洋、地势较高，海拔高度在1700-2300m之间，属温带大陆性干旱气候,具有干旱、少雨、温差大、蒸发量大，风沙多的特征。
（1）气温
白银市区属中温带半干旱区向干旱区的过渡地带。年平均气温6～9℃，极端日最高气温40℃，极端日最低气温-25℃。白银市气候四季分明，日照充足，夏无酷暑，冬无严寒，平均无霜期165天。年日照时数2700小时。
（2）降雨量
白银市区多年平均降水量198.7mm，属东南季风气候西北部边缘区，年蒸发量达1949mm，是平均降水量的9.8倍。夏季降雨集中，70%的降水集中在6～9月，降水量年际变率大，平均相对变率20%，造成了冬春季干燥缺雨的地理气候。在这种恶劣的地理气候条件下，原本脆弱的低水平水量供需平衡关系因年降水量的变化和季节分配的不均极易遭到破坏，导致旱灾频繁发生。最少年降水量只有正常年的一半。
（3）风
最多风向为北风，主要出现在春季3～5月，平均3～20天，最大风速21.2m/s。白银区重点年份气象条件详见表2-1。
白银区重点年份气象条件
表2-1
年份
年平均气温
（℃）
年蒸发量
(mm)
年均降水量
(mm)
年均日照时间
（小时）
无霜期
（天）
年极端气温℃
最低
最高
1960
8.2
2191.8
155.7
2482.9
188
-17.9
3.5
1965
8.3
2120.4
165.4
2839.6
297
-19.3
34
1970
7.5
1885.3
251.4
2566.7
163
-17.5
33.9
1975
8.0
1874.6
146.8
2227
154
-21.8
35.6
1980
8.1
1820.3
128.2
2665.4
146
-20.2
33.9
1985
7.8
1830
277.2
2771.5
170
-17.8
33.4
1986
8.1
2050
193.4
2761
200
-14.5
33.3
1987
9.0
2220.1
181.9
2756.5
175
-17.1
33.2
1988
8.2
1991.7
182.4
2550.8
196
-17.7
34
1989
8.5
2111
163.6
2659.2
164
-17.1
33.5
1990
8.9
2218.8
195.8
2954.7
166
-14.9
33.8
1991
8.8
2237.9
174.4
2717.6
159
-22.1
34.1
1992
8.0
1895.2
211
2672.9
181
-16.9
31.4
1993
8.2
1913.2
213.9
2728.1
233
-18.2
32.9
1994
9.1
2063.6
228.7
2914.4
185
-16.2
34.2
1995
8.4
2165.4
271.3
2893.3
190
-15.6
33.3
1996
8.3
2138.8
201
2644.1
181
-15
32.9
1997
9.4
2364.2
189.7
2951.2
214
-13.8
36.3
1998
10.0
2220.1
255.7
2714.3
205
-18.6
34.5
1999
9.6
1967.8
287
2732
231
-16.3
35.7
2000
9.6
2101.7
168.6
2748.3
211
-15.2
39.1
2001
9.5
2023
171.2
2179.3
155
-15.3
35.7
2002
9.7
1964.8
232.5
2545.5
178
-13.6
35.7
2003
9.3
1858.8
563.7
2568.1
190
-15.7
33.8
2004
9.6
2036.5
146.9
2597.8
169
-20.5
33.8
2005
9.4
1976.1
118.9
2406.8
240
-16.3
35.3
2.2水文
白银地处欧亚大陆中心地带，远离海洋，属温带大陆性干旱气候。灌溉区域地处陇西黄土高原西北温带干旱气候区，降水量小而蒸发量大。灌溉区域内无地下水赋存。

3工程地质
3.1 地形、地貌等特征
白银地区的大地构造位置，属北祁连山加里东褶皱带东段的山前断陷盆地，区域构造属刘家梁向斜，轴向300°，向NW挠起，往ES逐渐平缓。拟建场地位于向斜的宽缓部位，岩层呈单斜形式，产状较缓，地层主要为白垩系河口群基岩，为一套碎屑岩建造，岩性主要为砂岩及泥岩。
拟建场地位于白银市白银区王岘乡黄茂井村，西北铜加工厂的西南侧，地貌单元属丘陵。
3.2区域构造
该区域在大地构造上，位于“陇西系”大型的帚状构造体系。为腾格里沙漠和祁连山余脉与陇西黄土高原过渡地带，大地构造属陇西旋卷构造的内旋褶带，场地发育地层为下白垩系中砂岩夹泥岩，故场地基底属岩基，稳定坚固，场地构造特征比较简单，下白垩统中砂岩分布稳定，地层产状NE10°∠12°。
根据1:400万《中国地震动参数区划图》(GB18306—2001)。设防标准为50年超越概率10%，地震动峰值加速度为0.15g。本地区相应地震基本烈度为Ⅶ度第二组，建议本工程按Ⅷ度设防。
3.3地层岩性
在工程控制的深度范围内，勘察区分布的地层主要由第四系全新统洪积成因的粉土、冲洪积成因的粗砂及白垩系的砂岩组成，其分布及特征如下：
1）粉土（Q4pl）：褐黄色，稍湿，稍密，可塑，大孔结构，蜂窝状构造，主要由粉土、粘粒及植物根系组成，偶见白色钙质斑点，含少量砂质，摇振反应迅速，无光泽反应，干强度及韧性均低。
2）粗砂（Q4al+pl）：青灰色，稍湿，稍密，颗粒形状主要呈棱角形，颗粒组成较均匀，以粗粒为主，单粒结构，主要以中细粒充填，含粉土约10%，矿物成分主要由石英、长石及云母组成。
3）强风化砂岩（K）：灰褐色，结构大部分破坏，矿物成分变化较大，中细粒结构，碎块状构造，矿物成分主要为石英及长石，局部含有少量的粘土矿物，泥质胶结，干钻较易，提取岩芯呈碎块状或圆饼状，该层节理、裂隙发育,较破碎，岩层产状为北偏东2250，倾角为600，裂隙长度为21～70cm，宽度为7～15mm。
4）中风化砂岩（K）：灰褐色，结构部分破坏，矿物成分基本未变，中细粒结构，层状构造，矿物成分主要为石英及长石，泥质胶结，干钻不易，循环水钻进提取岩芯呈圆柱状，该层节理、裂隙较少，大多呈闭合状,岩体较完整。岩体基本质量等级为Ⅴ级。
3.4工程地质条件
3.4.1配水泵站工程地质条件
配水泵站位于蓄水池主坝后沟道左岸，地层从上到下为：①粉土（Q4pl）层厚0.5～2m，②粗砂（Q4al+pl）层厚1～2.5m，③中风化砂岩石（K）勘探深度为7m，勘探深度内均为砂岩。配水泵站的基础设计坐落在粗砂层上。
3.4.2配水管网工程地质条件
（1）滴灌管网
滴灌管网布设在沿白景（白银至景泰）公路的两侧各60m，至灰土涝池，长度1.8km，地层上层1.5～3.6m深度内出露的地层主要为更新统马兰黄土和全新统洪积层为主，地层简单,下层为粗砂。滴灌干、支管埋设深度约1.2m，配水管网都位于黄土或黄土状砂壤土上。开挖后夯实处理，管线镇、支墩基础夯实即可。
（2）喷灌管网
喷灌管网主要布设在山区丘陵区，出露的地层大多为砂岩，干、支管及喷灌管均明设，管道的镇、支管设在砂岩层，设计镇、支墩基础清除粉化岩层，坐落在新鲜岩层即可。
3.5水文地质条件
白银地处欧亚大陆中心地带，远离海洋，属温带大陆性干旱气候。场地区域地处陇西黄土高原西北温带干旱气候区，降水量小而蒸发量大。据钻探揭露可知，勘探深度内无地下水赋存。

4工程任务及规模
4.1社会经济状况
白银市总面积2.12万km2，其中市委市政府所在地白银区面积1372km2，城区面积76.5 km2。总人口147.69万人，其中城镇人口58.85万人，非农业人口42.65万人。现辖三县两区，68个乡镇、10个街道办事处，2007年白银被列为国家首批资源枯竭转型城市，2009年省委、省政府提出了“中心带动、两翼齐飞、组团发展、整体推进”的区域发展战略，把“兰白都市经济圈”建设提到了战略高度，明确了白银市在全省空间布置中的战略定位，为加快白银转型创造了新的机遇。
4.2绿化现状
白银城市规划区的生态环境较为脆弱，城市用地十分紧张。因此，城市绿地特别是集中成片绿地相对较少。目前，城区内公园绿地面积约240亩，城市人均公园绿地面积不足1m2，与全国平均水平有较大的差距。自2000年白银城郊大环境绿化以来，先后在白兰高速公路东西出口，国道109线西口，楼房沟改造林5.35万亩，形成了城市外围的生态绿圈；初步建成了沿城区周边绿色景观长廊；以城市道路为骨架的城市绿网基本形成，建成了联系有序的公园绿地网络；单位附属绿地日益引起重视，绿地面积占用地总面积的比重不断增大。
市区建设路至西北铜加工厂1.8km，是白银市的北大门，是通往景泰，内蒙，宁夏等地的重要出口。该地段地貌复杂，地形破碎，80％以上的山坡在50度以上，且土壤贫瘠，年均降水量在200mm左右，自然植被稀疏，生态面貌非常荒凉，坟堆遍布，垃圾随意堆放，直接影响了白银市的对外形象。
近年来，白银市城郊绿化在历届市委和市政府的高度重视，在社会各界的广泛参与和大力支持下，经过几十年持之以恒的不断研究、探索和建设，已取得了显著成效，特别是2000年以来，市委、市政府把白银市城郊绿化作为贯彻落实国家西部大开发战略的突破口和重点项目来抓，在短短几年时间内，完成了5.35万亩的造林绿化任务，存活各类树木0.12亿多株，数目成活率达到90％以上，同时建成了大量的水利、护林防火、道路、通讯等基础配套工程，探索建立了三级管理管护体系，城区绿化已经成为白银市对外开放和宣传的一个重要窗口。
4.3绿化工程灌溉方式的选择
根据项目的地形地貌和水资源状况，本次绿化工程位于白银市区北郊山丘区，并且绿化主要种植树木，根据这一特点，选择的灌溉方式为高效节水，地形适应能力强，灌溉均匀度高，尤其是适应树木灌溉的滴灌和喷灌。在土质较厚，管道容易埋设的白金公路两侧采用滴灌方式，在石质丘陵区选择喷灌方式。
4.4绿化工程和喷灌、滴灌必要性和可行性
4.4.1绿化工程和喷灌、滴灌必要性
（1）白银市城区北郊绿化是改善白银市生态环境、促进社会经济发展、提高人民生活质量的需要。白银市距省会兰州70km，是丝绸古道上一座新型城市，素以“铜城”闻名遐迩。区内矿产资源丰富，是全国的有色金属工业基地和能源化工基地。区内有白银有色金属公司、银光化学工业公司等20多家大中型企业。区位优势明显，经济条件较为优越。白银市地处内陆，降雨量小，气候干燥，植被稀少，生态环境差。白银市经济社会的持续发展需要良好的生态环境来支撑，自1985年建市以来全市人民不遗余力开展城区绿化，投入了巨大的人力物力财力，取得了非常显著成效，创造了干旱区城市绿化的奇迹，是人类改造自然的伟大胜利。白银市四面环山，举目即山的地形使城郊绿化成为改善生态与景观的必然选择。由于气候因素的限制，两山绿化又必须依赖人工种植与灌溉，才能得到改善生态环境的实效。白银区工农渠提灌工程为白银城区绿化灌溉提供了可靠的水源保障。没有灌溉工程与精心管护，将会导致植被稀少，环境荒凉，水土流失严重。白银区城郊大环境绿化自2000年实施以来，先后在白兰高速公路东西出口先后完成造林4.2万亩，通过近10年的绿化积累了在干旱山区造林及组织管理的丰富的技术和经验，特别是通过电力提灌工程上水发展滴灌，促进了绿化面积的发展和成活率的提高，为白银市的大环境绿化建设发挥了巨大作用。采用新的高效节水灌溉技术，是进一步搞好绿化，改善白银市生态环境的必由之路，对白银城郊绿化来说是十分必要的。
（2）发展喷灌和滴灌可减少用水量，节水、节能、省工、易管理。滴灌属全管道输水和局部微量灌溉，滴灌水直接送入树木根部周围，保证湿润层到达树木根须需要的深度，根部外围不灌水，可抑制树木株行之间杂草生长，降低火险；水分飘逸蒸发损失大为减少，水量利用率大大提高；局部灌水还能做到适时适地供应树木根区所需水分，保持树木茁壮成长。节约出来的水可以扩大绿化面积。滴灌系统阀门由人工控制，用水量很小，同时可减小挖堵鼠穴、处理黄土沉陷等工作，节省劳动力明显，降低生产成本。
（3）提高造林成活率。喷灌通常采用管道输水，配水、输水损失小，可以适时适量的满足农作物对水分的要求，像降雨一样湿润土壤，不会破坏土壤的团粒结构。喷灌还可以调节田间小气候，增加近地层空气湿度，调节温度和昼夜温差。滴灌属局部灌溉，可将水分精确缓慢地滴入林木根部土壤，使造森林成活率达到90%以上，并能保持树木根部土壤含水量处于较佳状态，土壤松软透气，为树木速生快长创造了良好条件。
（4）对地形适应能力强。在坡度为50％～60％的陡坡地上，也可以采用喷灌和滴灌系统进行灌溉。喷灌和滴灌管道可在山脊、山沟、坡面等复杂地形上布置，而不会影响灌溉质量，不需要平整土地、筑埂打畦，省时省工。
（5）白银市城区绿化发展喷灌和滴灌为白银经济持续发展创造基础条件。加快白银城郊造林绿化工程进程，对于维护白银城市生态安全，改善白银城市形象，治理大气污染，减少水土流失，提高人居环境质量，实现白银社会经济可持续发展，全面建设小康社会，具有重大深远的战略意义。喷灌和滴灌因其节水、节能、省工等诸多优点，试验已经证明，发展喷灌和滴灌是改造白银城郊绿化的有效途径之一。
4.4.2喷灌和滴灌的可行性
（1）具备了比较成熟的滴灌经验。大流量补偿式滴头的开发应用，近几年在山地绿化中得到推广和使用，白银市城区周边大环境绿化采用了大流量补偿式滴头，积累了成功经验，其节水、省工、成活率高、运行稳定可靠是滴灌的最大优势。近几年在城郊绿化中采用滴灌技术的应用，表明在城郊绿化工程使用滴灌技术是完全可行的。随着科学技术的不断进步，新的更大流量的滴头不断研发出来，管网配件也越来越先进。科技进步将使滴灌绿化的成本逐步降低，效率和效益不断提高。
（2）发展喷灌和滴灌绿化，是促进白银市经济社会持续发展、构建和谐社会的需要，会得到全社会的一致拥护和大力支持。滴灌是目前节水效率最好的灌溉技术，近几年在白银城郊绿化灌溉中显现出优点。随着工农业的迅速发展白银市的用水量越来越大，水资源日现短缺，发展喷灌和滴灌绿化，无疑会得到各级政府及全社会的一致欢迎、大力支持和积极参与。白银城郊绿化是改善生态环境、促进经济社会持续发展的基础工程，是建设和谐白银的需要。只要搞好宣传，让全社会都了解它的重要性，就会有更多的部门参与，也会吸引更多的社会资金投入绿化建设。本项目建设投资由政府提供，完成建设任务有保障。
4.5绿化区域的布置
本次白银市城区北郊绿化灌溉工程绿化区域北端从城区建设路开始，沿白景（白银至景泰）公路的东西两侧各60m，至灰土涝池，长度1.8km，从灰土涝池开始，由东向西沿着白景公路南北两面山体进行绿化，到最北面西大沟为止，长度1.3km，绿化区域总面积2495亩。在绿化区中心（白景公路南侧）利用南北两山之间的沟谷建设蓄水调节池，蓄水池水域面积5.67万m2，合85亩，容积12.8万m3。在蓄水池坝后设喷灌和滴灌配水泵站1座，根据绿化区域的实际地形，灌溉方式选用喷灌和滴灌，在白景公路两侧各60m的绿化范围，1795.7m高程以下，地势平坦，土层深厚，管网布设容易，适宜发展滴灌，面积415亩，布设滴灌区。滴灌以白景公路为界，分为东西2个滴灌区，东边的面积为249亩，西边的面积为166亩。白景公路两侧的山体较陡，坡度在50°左右，且多为石山，管道布设难度较大，滴灌管道无法布置，设计布设喷灌区，面积2080亩。喷灌区主要由南北2座山体和白景公路北侧山体向南半坡面组成，2座山体由西南向东北向大致平行，规划设为3个喷灌区，从南向北分别为1167亩、388亩、525亩。

5工程设计
5.1工程等级及标准
本工程控制绿化灌溉面积2495亩，按照《水利水电工程等级划分及洪水标准》（SL252-2000）及《泵站设计规范》GB/T·50265-97）规定，本工程配水泵站装机5台套，总装机容量392kw，配水泵站属Ⅳ等小（1）工程，主要建筑物级别为4级，次要建筑物级别为5级，泵站设计防洪标准为20年一遇设计，50年一遇校核。
据《中国地震动参数区划图》（GB18306—2001），项目区的地震动峰值加速度为0.20g，地震反映谱特征周期为0.45s，设防标准为50年超越概率10%，对应的地震基本烈度为Ⅷ度，工程按Ⅷ度设防。
5.2设计采用的主要技术标准及规范
《水利水电工程等级划分及洪水标准》[SL252-2000]；
《灌溉与排水工程设计规范》[GB50288-99]；
《节水灌溉技术规范》[SL207-98]；
《微灌工程技术规范》[SL103-95]
《泵站设计规范》[GBT50265-97]；
《水工混凝土结构设计规范》[SL/T191-96]；
《水工建筑物抗震设计规范》[SL203-97]；
《水工建筑物抗冰冻设计规范》[SL211-98]。
5.3滴灌系统设计
5.3.1灌水制度
（1）灌水定额
滴灌区布置在白景公路两侧，南从市建设路北端开始，北至灰土涝池结束，长度1.8km。以路基为界各向外扩60m，土壤为砂壤土，项目区无实测资料，参考相似地区有关资料，土壤中允许耗水量占土壤有效水量的比例（%）β取50%（重量比）。土壤田间持水量Fd为12%（体积比），凋萎系数W0为4%（体积比）。计划湿润层深度Z取1m，土壤湿比ρw取30%。灌溉水利用系数η取0.95。
根据公式In=β（Fd- W0）Zρw/η1000，计算得毛灌水定额In为12.6mm，相当于8.4m3/亩。
（2）灌水周期
滴灌区主要为绿化灌溉，参照相近地区的资料及当地的多年平匀降雨量204.3mm，对雨水的补给量可不考虑，对绿化林耗水量全部由灌溉来补充，耗水强度Ea取大值为4mm/d。
=3（d）
（3）一次灌水延续时间
绿化树沿路两侧平行布置，株距Se为3m，行距Sl为4m，其相对应的为滴头、毛管间距，每颗树下设1个滴头，滴头出水量为6L/h。

即一次灌水延续时间为24h，每年灌水20次。
5.3.2系统工作制度
滴灌区地块较为平整，总面积415亩。每条支管控制灌溉面积大致相等约为21.5亩，其次为减小干管流量，本滴灌区实行轮灌。

N―轮灌最大数目；
C―每天运行的小时数，取16h；
计算得轮灌组N≤2，取轮灌组数为2组。
按工程实际，滴灌区以白景公路为界分为东西2块，西边为Ⅰ区，面积166亩，由1干控制1～8支，为一个轮灌组；东边为Ⅱ区，面积249亩由2干控制9～16支，为一个轮灌组。
5.3.3管道设计
（1）管道流量确定
本滴灌工程管网由总干管、干管、支管、毛管组成，毛管长120m计算，其上有滴头41个，滴头采用压力补偿式可拆洗滴头，压力范围0.1Mpa～0.4Mpa，单个流量qd为6L/h，Q毛=Nqd=0.25m3/h，1条支管上有毛管32条，干管流量按控制8条支管计，总干管流量按Ⅱ区全部支管流量和计。各级管道流量及管径见表5-1。
各级管道流量及管径表 表5-1
名称
总干管
1干管
2干管
支管
毛管
备注
流量(m3/h)
78.72
62.98
78.72
7.87
0.25

管径(mm)
DN160
DN140
DN160
DN75
DN16

承压等级（Mpa）
0.6
0.6
0.6
0.6
0.4

管材
Upvc
Upvc
Upvc
PE
PE

（2）管道设计
滴灌系统由加压泵站接出总干管，再由总干分出1干、2干，干管沿建设北路两侧布设，西侧为Ⅰ区，由1干控制，东侧为Ⅱ区，由2干控制，支管由干管接出，垂直于干管，长60m，间距240m，毛管垂直于支管，间距4m，长120m，滴头为补偿式可拆洗滴头，每3m设一个。总干、干管为Upvc管，支管、毛管为PE管。
干管向支管单向分水，每个分水口安装减压阀、过滤器、除锈罐，滴灌工作组直接由支管接出，滴灌工作组由DN16PE毛管、滴头等组成。
滴灌区共布设总干管1条，总长度320m，干管2条，总长度3400m，支管16条，总长度1260m，滴灌工作组584组，每个区管特性如表5-2、5-3所示。
Ⅰ区管道特性表
表5-2
编号
长度(m)
公称直径
（mm）
承压等级
（Mpa）
滴灌工作组数
（组）
备 注
1干
1699
DN140
0.6

Upvc
支管

1

60
DN75
0.6
32
PE管
2
60
DN75
0.6
32
PE管
3
60
DN75
0.6
32
PE管
4
60
DN75
0.6
32
PE管
5
60
DN75
0.6
32
PE管
6
60
DN75
0.6
32
PE管
7
60
DN75
0.6
32
PE管
8
60
DN75
0.6
32
PE管
支管合计
480

256

Ⅱ区管道特性表
表5-3
编号
长度(m)
公称直径
（mm）
承压等级
（Mpa）
滴灌工作组数
（组）
备 注
2干
1701
DN160
0.6

Upvc
支管

9
340
DN75
0.6
96
PE管
10
80
DN75
0.6
40
PE管
11
60
DN75
0.6
32
PE管
12
60
DN75
0.6
32
PE管
13
60
DN75
0.6
32
PE管
14
60
DN75
0.6
32
PE管
15
60
DN75
0.6
32
PE管
16
60
DN75
0.6
32
PE管
支管合计
780

328

（3）滴灌工作组设计
每个分水口工作组设2套滴灌工作组，每个滴灌工作组由DN16PE毛管、滴头等组成，毛管总长70.08km，DKB-6-100滴头2.336万个。
在PE支管上利用开孔器开孔安装φ16旁通与毛管连接，毛管末端设堵头。毛管垂直PE支管，按植树的水平沟布设，毛管采用DN16PE管，壁厚1.2mm，承压等级0.4Mpa，单根毛管长度120m，每棵树装一个滴头。每个滴灌工作组末端压力控制在0.1Mpa～0.4Mpa以内。
根据树木株距，确定每条毛管的滴头，滴头采用可拆洗补偿式滴头，流量6L/h，每个树窝布置1个滴头，滴头距树根部位0.15m以内。
所有PE管均地埋布设，支管埋深0.25m，毛管水平方向距树干0.1m。
（4）设计流量和扬程
滴灌区分为2个轮灌组，设计流量由总干流量除以设计管线输水系数取0.95所得为82.8m3/h；设计净扬程等于水泵基准面1783m与滴灌区干管最不利点地面高程1795.7m差值12.7m加滴头设计工作压力10m为22.7m；管道损失，f为系数，Q为流量，d为内径，m、b为指数，长度L按总干管长度320m加2干管一半长850m等于1170m，计算得H=11.52m，计算设计扬程为34.22m。
5.4喷灌设计
5.4.1灌溉制度
（1）灌水定额
本喷灌工程主要为绿化喷灌，树种主要为刺槐、松柏等树种，土质为砂壤土，计划湿润层深度h=90cm，适宜土壤含水量上下限取田间持水量的60%～80%，土壤容重γ=1.45g/cm3，田间持水量为22%，该区多年平均风速为2.7m/s，低于3.4m/s，喷洒水利用系数η取0.85。
η
m=0.1×1.45×90×(0.8-0.6)×22/0.85=67(mm)
m0==45(m3/亩)
（2）灌水周期
绿化树种设计日需水量4～6mm/d，该区多年平均降雨量200mm，考虑降雨补给，取ETa=5.5mm/d。
T=mη/Eta
T=67×0.85/5.5=10.35≈10(d)
5.4.2喷灌系统选型
本喷灌区域主要由2座山体及1座山体半坡面组成,地形高差超过25m，经综合对比考虑，设计采用固定管道式喷灌系统。
5.4.3喷灌系统总体布置
喷灌区主要由2座山体及1座山体半坡面组成，山体由西南向东北向大致平行，依次设计为A区、B区和C区，面积分别为1167亩、388亩、525亩，合计2080亩。山体走向从东南至西北，东南低，西北高，设计1干、2干管由低向高沿山脊线布设，3干沿建设北路西侧布设，分干管垂直等高线布设，支管平行等高线布设。
5.4.4喷灌系统设计
（1）喷头选型
砂壤土的允许喷灌强度为15mm/h，喷头采用单行多喷头同时喷洒的运行方式，且灌区季节平均风速为2.7m/s，支管与主风向成45～65度夹 布置，喷头组合形式为正方形，查表得Ka=Kb=1。计算得允许的喷头最大喷灌强度为6.49mm/，绿化树雾化指标在2000～3000之间，依此喷头选为ZY-1喷头，其相应参数工作压力350kPa，喷嘴直径6.5mm，流量3m3/h，射程18m，喷灌强度2.95mm/h。喷头组合间距为a=b=18m。
（2）管道系统平面布置
喷灌区域为A、B、C三个区，1干、2干管沿山脊线布设，3干沿建设北路西侧布设，分干垂直等高线，也基本沿山梁布设，支管平行等高线，第一条支管分水口靠近分干首部，其余每18m平行布设1条，支管中每18
