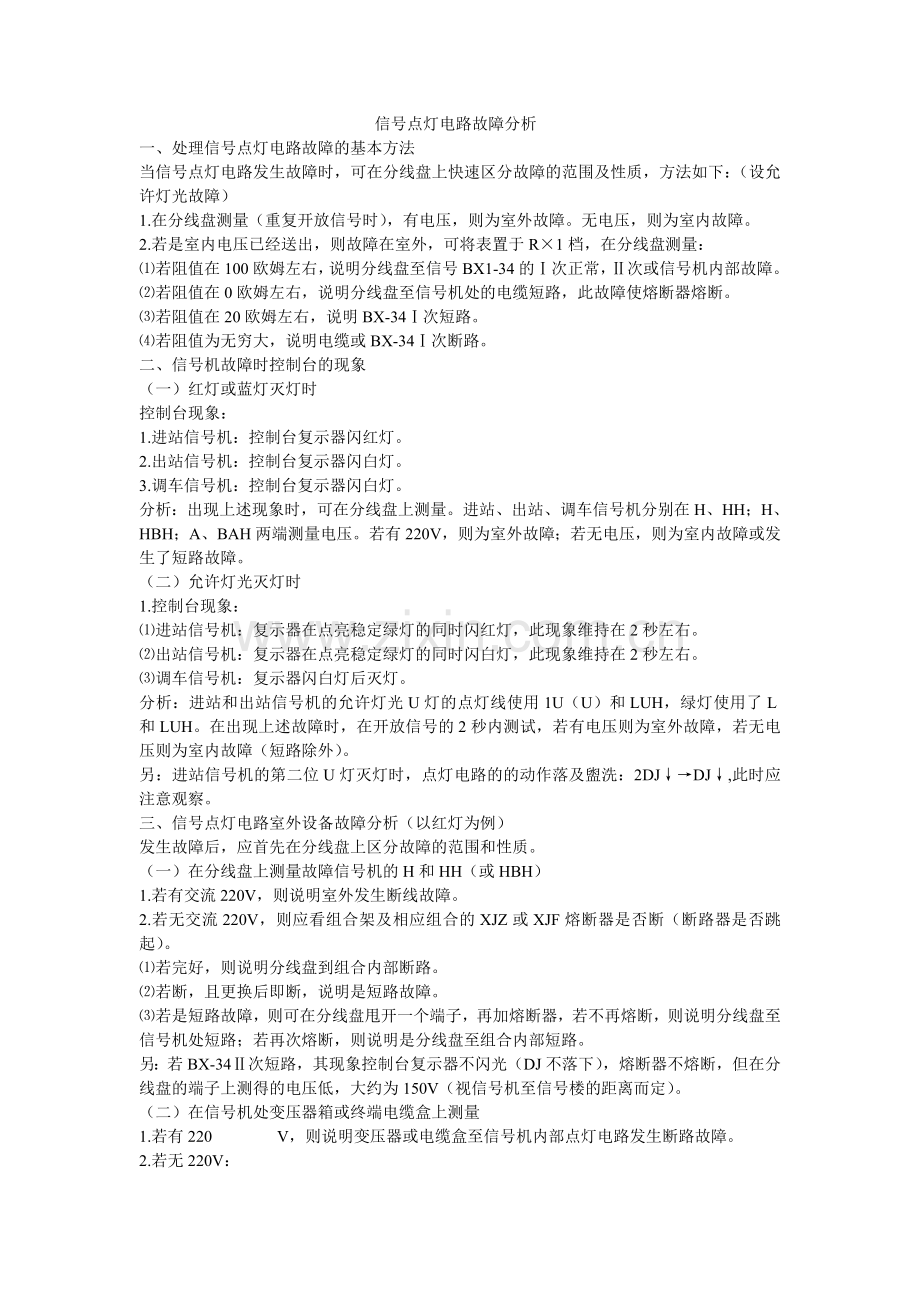

信号点灯电路故障分析
一、处理信号点灯电路故障的基本方法
当信号点灯电路发生故障时，可在分线盘上快速区分故障的范围及性质，方法如下：（设允许灯光故障）
1.在分线盘测量（重复开放信号时），有电压，则为室外故障。无电压，则为室内故障。
2.若是室内电压已经送出，则故障在室外，可将表置于R×1档，在分线盘测量：
⑴若阻值在100欧姆左右，说明分线盘至信号BX1-34的Ⅰ次正常，Ⅱ次或信号机内部故障。
⑵若阻值在0欧姆左右，说明分线盘至信号机处的电缆短路，此故障使熔断器熔断。
⑶若阻值在20欧姆左右，说明BX-34Ⅰ次短路。
⑷若阻值为无穷大，说明电缆或BX-34Ⅰ次断路。
二、信号机故障时控制台的现象
（一）红灯或蓝灯灭灯时
控制台现象：
1.进站信号机：控制台复示器闪红灯。
2.出站信号机：控制台复示器闪白灯。
3.调车信号机：控制台复示器闪白灯。
分析：出现上述现象时，可在分线盘上测量。进站、出站、调车信号机分别在H、HH；H、HBH；A、BAH两端测量电压。若有220V，则为室外故障；若无电压，则为室内故障或发生了短路故障。
（二）允许灯光灭灯时
1.控制台现象：
⑴进站信号机：复示器在点亮稳定绿灯的同时闪红灯，此现象维持在2秒左右。
⑵出站信号机：复示器在点亮稳定绿灯的同时闪白灯，此现象维持在2秒左右。
⑶调车信号机：复示器闪白灯后灭灯。
分析：进站和出站信号机的允许灯光U灯的点灯线使用1U（U）和LUH，绿灯使用了L和LUH。在出现上述故障时，在开放信号的2秒内测试，若有电压则为室外故障，若无电压则为室内故障（短路除外）。
另：进站信号机的第二位U灯灭灯时，点灯电路的的动作落及盥洗：2DJ↓→DJ↓,此时应注意观察。
三、信号点灯电路室外设备故障分析（以红灯为例）
发生故障后，应首先在分线盘上区分故障的范围和性质。
（一）在分线盘上测量故障信号机的H和HH（或HBH）
1.若有交流220V，则说明室外发生断线故障。
2.若无交流220V，则应看组合架及相应组合的XJZ或XJF熔断器是否断（断路器是否跳起）。
⑴若完好，则说明分线盘到组合内部断路。
⑵若断，且更换后即断，说明是短路故障。
⑶若是短路故障，则可在分线盘甩开一个端子，再加熔断器，若不再熔断，则说明分线盘至信号机处短路；若再次熔断，则说明是分线盘至组合内部短路。
另：若BX-34Ⅱ次短路，其现象控制台复示器不闪光（DJ不落下），熔断器不熔断，但在分线盘的端子上测得的电压低，大约为150V（视信号机至信号楼的距离而定）。
（二）在信号机处变压器箱或终端电缆盒上测量
1.若有220 V，则说明变压器或电缆盒至信号机内部点灯电路发生断路故障。
2.若无220V：
⑴若在分线盘测出有220V，则说明电缆断线。
⑵在分线盘甩开一个端子，再加熔断器，若不再熔断，则说明分线盘至信号机处短路，应到室外，在电缆盒内甩开任一端子，室内再加熔断器：
①仍断，则说明电缆短路。
②不断，则说明BX-34Ⅰ次或电缆盒至BX-34Ⅰ次间引入线短路。
(三)在BX-34Ⅰ次侧测量（设变压器箱或电缆盒端子有电压）
1.若有220V，则说明BX-34Ⅰ次故障或Ⅱ次至灯泡间有断路故障。
2.若无220V，则说明变压器箱或电缆盒端子至BX-34Ⅰ次之间断路。
(四)在BX-34Ⅱ次侧测量（设Ⅰ次有电压）
1.若有13V左右电压，则说明BX-34Ⅱ次至灯泡间断路
2.若无13V左右电压，则说明BX-34故障。
⑴Ⅰ1—Ⅰ2与Ⅰ1—Ⅰ3之间均为220V，说明Ⅰ1—Ⅰ2线圈或引出线断线。
⑵Ⅰ3—Ⅰ2和Ⅰ3—Ⅰ1均为220V，说明Ⅰ2—Ⅰ3线圈或引出线断线。
⑶Ⅱ次各端子均无输出，则可判明为Ⅰ次故障。
⑷若Ⅰ次正常，Ⅱ次故障：
①Ⅱ1引线断线：Ⅱ3—Ⅱ2之间为1V，Ⅱ1—Ⅱ3之间无电压，Ⅱ3—Ⅱ4之间为2V。
②Ⅱ3引线断：Ⅱ1—Ⅱ2之间为13V，Ⅱ2—Ⅱ3之间无电压，Ⅱ1—Ⅱ4之间为16V，Ⅱ2—Ⅱ3之间无电压，Ⅱ3—Ⅱ4之间无电压。
（五）在灯泡端测量（设BX-34Ⅱ次有输出）
1.若有12V左右电压，则说明灯座弹簧不好或灯泡断丝。
2.若无电压，说明BX-34Ⅱ次至灯座间断线。
另：灯丝转换J的压降一般为1V左右。
（六）变压器箱或电缆盒至信号机内部短路的分析及处理
当确定是短路故障之后，则应用断线法进行查找：
1.甩开变压器箱或电缆盒端子3上的电缆线，用R×1挡测量变压器Ⅰ次侧：
⑴若电阻在80欧姆左右，则说明引入线及变压器Ⅰ次侧正常。
⑵若电阻为0,则说明引入线或变压器Ⅰ次侧短路，继续在变压器Ⅰ次侧甩线，分别判断之，即可。
2.若BX-34Ⅰ次正常，Ⅱ次短路，则可以用下列方法查找：
⑴甩开Ⅱ3,并取下灯泡，测量Ⅱ1—Ⅱ3至灯座的配线是否短路。
⑵若无短路，在BX-34变压器Ⅱ次测量电压，若无，则是Ⅱ次短路。
另：Ⅱ次侧短路，变压器的噪声增加，温度升高，时间长将烧坏变压器：
①变压器Ⅱ次短路点若在灯丝转换继电器线圈前，在短时间内不会烧坏变压器，控制台的现象是主灯丝断丝报警，室外灭灯。
②变压器Ⅱ次短路点若在灯丝转换继电器线圈后，室内无任何显示。
四、允许灯光的点灯电路故障处理（以四显示出站信号机白灯为例）
允许灯光点灯电路故障时，电压是瞬间送出的，所以可以使用电阻法进行查找。
（一）在变压器或电缆盒4、6端子上测量（设电压已经送到电缆盒）
1.若电阻在80欧姆左右，则说明BX-34Ⅰ次侧及引入线正常。
2.若电阻值为0,则说明BX-34Ⅰ次侧或引入线短路，查找方法与红灯短路故障处理方法相同。
3.若电阻为无穷大，则说明引入线或BX-34Ⅰ次侧线圈断路。
（二）在灯泡端测量（设BX-34Ⅰ次正常）
若电阻为0,则可用下列方法：
1.取下信号灯泡，人电阻仍为0,则说明变压器Ⅱ次至灯泡端配线正常（仅限于断路情况），故障为灯座压簧不良或灯泡断丝。
2.若取下灯泡后，电阻值变为无穷大，则说明灯座及灯泡良好，故障是变压器Ⅱ次侧断线或灯座至变压器Ⅱ侧断线或是灯丝转换继电器线圈断线。
变压器Ⅱ次短路，处理方法同禁止灯光的处理方法。
