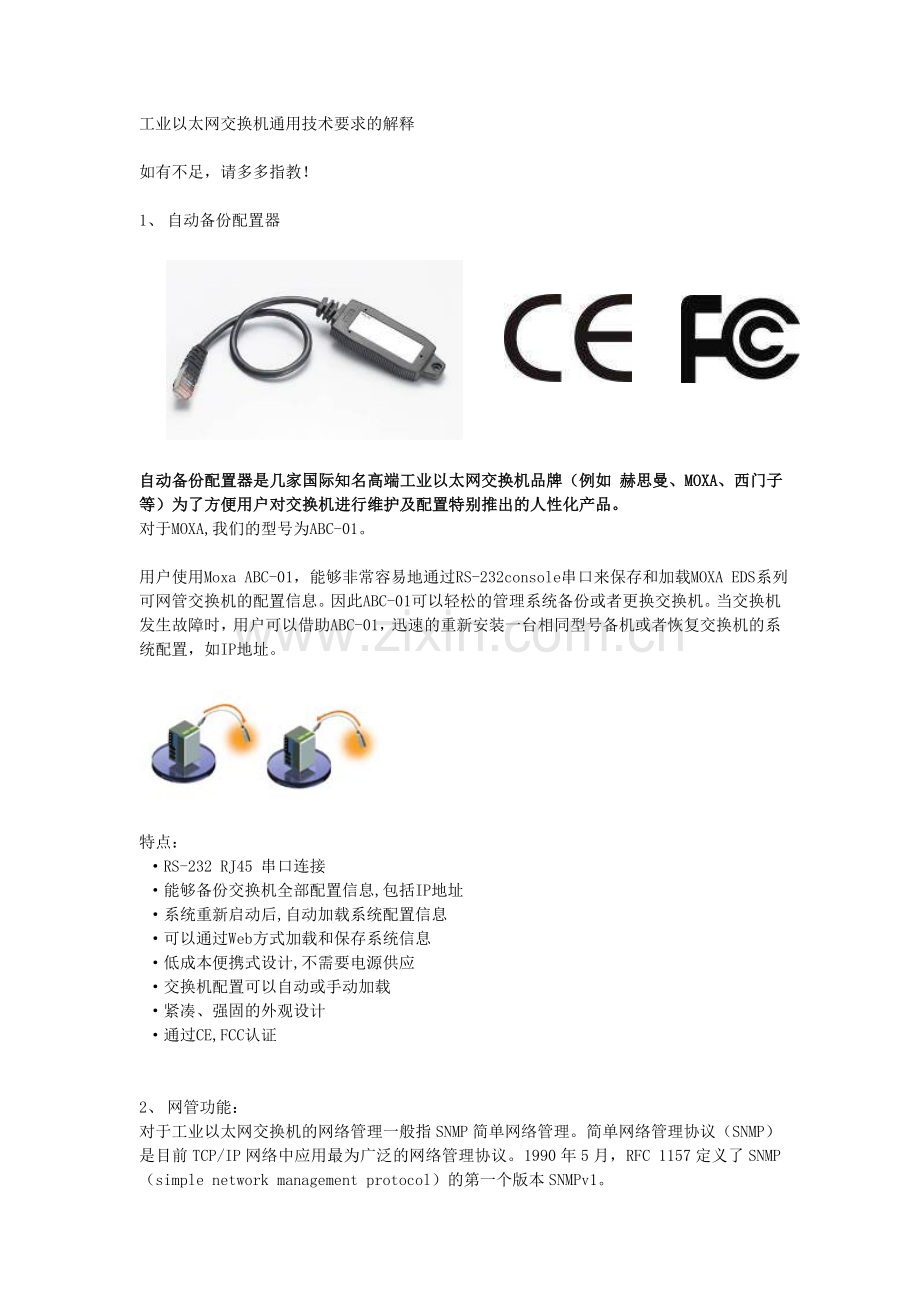

工业以太网交换机通用技术要求的解释

如有不足，请多多指教！

1、 自动备份配置器

自动备份配置器是几家国际知名高端工业以太网交换机品牌（例如 赫思曼、MOXA、西门子等）为了方便用户对交换机进行维护及配置特别推出的人性化产品。
对于MOXA,我们的型号为ABC-01。

用户使用Moxa ABC-01，能够非常容易地通过RS-232console串口来保存和加载MOXA EDS系列可网管交换机的配置信息。因此ABC-01可以轻松的管理系统备份或者更换交换机。当交换机发生故障时，用户可以借助ABC-01，迅速的重新安装一台相同型号备机或者恢复交换机的系统配置，如IP地址。

特点：
·RS-232 RJ45 串口连接
·能够备份交换机全部配置信息,包括IP地址
·系统重新启动后,自动加载系统配置信息
·可以通过Web方式加载和保存系统信息
·低成本便携式设计,不需要电源供应
·交换机配置可以自动或手动加载
·紧凑、强固的外观设计
·通过CE,FCC认证

2、 网管功能：
对于工业以太网交换机的网络管理一般指SNMP简单网络管理。简单网络管理协议（SNMP）是目前TCP/IP网络中应用最为广泛的网络管理协议。1990年5月，RFC 1157定义了SNMP（simple network management protocol）的第一个版本SNMPv1。
1993年发布了SNMPv2。具有以下特点：支持分布式网络管理，扩展了数据类型，可以实现大量数据的同时传输，提高了效率和性能，丰富了故障处理能力，增加了集合处理功能，加强了数据定义语言。
1996年发布的SNMPv2c是 SNMPv2的修改版本，功能增强了，但是安全性能仍没有得到改善，继续使用SNMPv1的基于明文密钥的身份验证方式。

IETF SNMPv3工作组于1998年元月提出了互联网建议RFC 2271-2275，正式形成SNMPv3。这一系列文件定义了包含SNMPv1、SNMPv2所有功能在内的体系框架和包含验证服务和加密服务在内的全新的安全机制，同时还规定了一套专门的网络安全和访问控制规则。可以说，SNMPv3是在SNMPv2基础之上增加了安全和管理机制。

对于MOXA等知名品牌的工业以太网交换机，都会支持SNMP V1/V2c/V3。

3、 网管软件
以下是一个通用的隧道监控系统的网络架构：

网管软件是装在工作站电脑中，对网络设备进行监控和配置，不同厂家的交换机都会有网管软件，只是名称不同。

Moxa的MXview网络管理软件可配置、监测连接至工业级以太网的Moxa网管型以太网交换机及SNMP设备，并可提供故障诊断分析。MXview提供了一个综合的管理平台，可搜索安装在多个子网上的Moxa网络组件。网络浏览器可以图像化管理所有选定的网络组件，随时随地地管理本地站点和远程站点。

性能优势：
• 可监控 256 Moxa 网管型交换机及SNMP设备
• 自动寻找设备功能
• 自动生成拓扑图
• 网络故障排除综合事件日志
• 通过便捷的网络浏览器进行远程访问
• Moxa网络设备配置和固件的批次部署

使用者拓扑绘制
找到设备之后，一个内置的编辑工具可手动绘制Moxa管理以太网交换机的拓扑图。拓扑图使得工业级以太网的网络便于管理且易于排除故障。设备信息，如设备的状态和设置，也将被列入拓扑图。
• 自动搜索（支持搜索多个子网）
• 手动添加或删除单个的以太网交换机
• 编辑拓扑图
• 便于设定设备或快速获取设备信息的弹出窗口
• 拓扑图的彩色编码图标标示非正常的设备状态

事件管理
管理员可以设定事件阈值的定义。MXview将在监测时使用此定义来显示预警信息，或通过电子邮件发送信息给网络管理员。报警信息被记录在数据库中，用户可以随时检查以保持网络顺利运行。
• 基于事件的通知包括SNMP无效，链路掉线（link down），有效利用带宽，数据包错误率和冲突率
• 通过电子邮件发送通知
• 管理员界定事件阈值
• 事件日志的报警历史记录列表和进阶搜索功能
• 彩色编码图标的实时状态

流量监测
MXview针对网络组件上的选定端口生成基于端口的流量统计数据。可在图表中看到图形统计数据，两个不同的端口的统计数据可以显示在同一页面上，便于进行网络分析。
• Moxa 管理以太网交换机的网络流量统计
• 多个统计图表可以显示在一个网页上

设备配置
MXview 是一个综合工具，在工业级以太网的网络中，可以管理一组 Moxa 以太网交换机。Moxa 以太网交换机在维修期间被替换时，每个以太网交换机的配置文件都可以储存和部署，大大缩短了系统当机时间。
• Web控制台100% 配置 Moxa 交换机
• 集中部署Moxa 网管型以太网交换机的固件
• 通过网络上恢复和部署配置文件

另外，MOXA还提供EDS-SNMP OPC Server，以便把网络监控系统与HMI/SCCADA系统以及使用C#.NET、VB等开发的软件系统进行垂直整合。

4、 IP防护等级：

IP是Ingress Protection的缩写，IP等级是针对电气设备外壳对异物侵入的防护等级，来源是国际电工委员会的标准IEC 60529，这个标准在2004年也被采用为美国国家标准。
　　在这个标准中，针对电气设备外壳对异物的防护，IP等级的格式为IPXX，其中XX为两个阿拉伯数字，第一标记数字表示接触保护和外来物保护等级，第二标记数字表示防水保护等级，具体的防护等级可以参考下面的表格。
　　IP是国际用来认定防护等级的代号 Ip等级由两个数字所组成，第一个数字表示防尘；第二个数字由表示防水，数字越大表示其防护等组长越佳。
　　防尘等级
　　号码 防护程度 定义
　　0 无防护 无特殊的防护
　　1 防止大于50mm之物体侵入 防止人体因不慎碰到灯具内部零件 防止直径大于50mm之物体侵入
　　2 防止大于12mm之物体侵入 防止手指碰到灯具内部零件
　　3 防止大于2.5mm之物全侵入 防止直径大于2.5mm的工具，电线或物体侵入
　　4 防止大于1.0mm之物体侵入 防止直径大于1.0的蚊蝇、昆虫或物体侵入
　　5 防尘 无法完全防止灰尘侵入，但侵入灰尘量不会影响灯具正常运作
　　6 防尘 完全防止灰尘侵入
　　防水等级
　　号码 防护程度 定义
　　0 无防护 无特殊的防护
　　1 防止滴水侵入 防止垂直滴下之水滴
　　2 倾斜15度时仍防止滴水侵入 当灯具倾斜15度时，仍可防止滴水
　　3 防止喷射的水侵入 防止雨水、或垂直入夹角小于50度方向所喷射之水
　　4 防止飞溅的水侵入 防止各方向飞溅而来的水侵入
　　5 防止大浪的水侵入 防止大浪或喷水孔急速喷出的水侵入
　　6 防止大浪的水侵入 灯具侵入水中在一定时间或水压的条件下，仍可确保灯具正常运作
　　7 防止侵水的水侵入 灯具无期限的沉没水中在一定水压的条件下，及可确保灯具正常运作
　　8 防止沉没的影响
　　IP（INTERNATIONAL PROTECTION）等级所依据的标准有：
　　1）由IEC（INTERNATIONAL ELECTROTECHNICAL COMMISSION）所起草国际防护和防水试验标准：国际电工委员会标准IEC 529 – 598
　　2）国标GB 700 – 86
　　3）GB 4208等。
　　IP等级实验室：目前能进行IP等级试验的实验室主要有环境可靠性与电磁兼容试验中心，航天环境可靠性试验与检测中心等。

MOXA绝大多数产品为IP30防护等级，少数产品为IP67防护等级。
对于现场来说，交换机与PLC等设备一起放在控制柜中，IP30已经足以起到防护作用，并且MOXA高级的工业设计，例如无风扇、宽温等功能可以有效的适应在严格环境下进行工作。
并且MOXA产品的平均无故障时间可以达到30年以上，是由国际权威机构认证的。

5、 关于认证的说明
工业控制设备 (Industrial Control Equipment, ICE) 可泛指从选择开关、接近开关、继电器、延时继电器、过载保护器、接触器、电动机起动器、指示灯、可编程控制器等组件以及合并上述组件所组成的设备，其可包含超过 30 种的产品类别及 100 种设备。

工业控制设备广泛采用于工业产品的各种应用，包括电动机起动、停止、调节、控制、反转、变速或保护等。电动机控制组件主要安装于控制盘、马达控制中心以及工业设备之内。
从工业控制设备的功能性和安全性来讲，必须依据国家及国际标准来进行结构和性能设计及评估。

5、对于cUL 认证:

UL是英文保险商试验所（Underwriter Laboratories Inc.）的简写。UL安全试验所是美国最有权威的，也是世界上从事安全试验和鉴定的较大的民间机构。它是一个独立的、非营利的、为公共安全做试验的专业机构。它采用科学的测试方法来研究确定各种材料、装置、产品、设备、建筑等对生命、财产有无危害和危害的程度；确定、编写、发行相应的标准和有助于减少及防止造成生命财产受到损失的资料，同时开展实情调研业务。总之，它主要从事产品的安全认证和经营安全证明业务，其最终目的是为市场得到具有相当安全水准的商品，为人身健康和财产安全得到保证作出贡献。就产品安全认证作为消除国际贸易技术壁垒的有效手段而言，UL为促进国际贸易的发
展也发挥着积极的作用。
CUL--CUL标志是用于在加拿大市场上流通产品的UL标志。具有此种标志的产品已经过检定符合加拿大的安全标准，这些标准与美国的UL引用的标准基本相同。
UL 508 所涵盖的产品范围是于一般的场所，其依据美国国家电工法 (National Electrical Code) NFPA 70 的规定。
UL 508 标准所涵盖的工业控制装置范例
温升测试 (Temperature Test)
二次电路测试 (Secondary Circuits Test)
过电压和欠电压测试 (Overvoltage and Undervoltage Test) 短路电流测试 (Short circuit Tests, Standard/ High-available Fault Current )
过载测试 (Overload Test) 组件损坏测试 (Breakdown of Components Test)
寿命测试 (Endurance Test) 拉力测试 (Strain Relief Test)
校准测试 (Calibration Test) 端子扭矩 (Terminal Torque Test)
绝缘耐压测试 (Dielectric Voltage-Withstand Test) 漏电流测试 (Leakage Current Test)

6、 防爆认证的说明

危险场所区域的含义，是对该地区实际存在危险可能性的量度，由此规定其可适用的防爆型
式。
　 国际电工委员会/欧洲电工委员会划分的危险区域的等级分类
　　0区（Zone 0）：易爆气体始终或长时间存在；连续地存在危险性大于1000小时/每年的区域；
　　1区（Zone 1）：易燃气体在仪表的正当工作过程中有可能发生或存在；断续地存在危险性10~1000小时/每年的区域；
　　2区（Zone 2）：一般情形下，不存在易燃气体且即使偶尔发生，基存在时间亦很短；事故状态下存在的危险性0.1~10小时/每年的区域；
散布在空气中的爆炸性物体分成三个CLASS(类别)：CLASSⅠ气体和蒸气；CLASS Ⅱ尘埃；CLASS Ⅲ纤维。　
中国划分的有效区域和以上相同。

另外，ATEX也是国际比较流行的通用防爆认证，是以法语“ At mosphere Ex plosible ”命名的他是CE标志涉及到的一个指令 94/9/EC （潜在爆炸环境用的设备及保护系统），主要是针对防爆产品的。

其他术语说明：

　　EExd：是指将爆炸包起来的意思；
IIC：是指点燃能量uJ,280,>180,60...80,<60;T6:是指温度组别，即电气设备按其最大表面温度被分在不同的温度组别。气体的温度组别按不同的点燃温度划分。T6是85度。

7、 FCC认证的说明
FCC--（FEDERAL COMMUNICATION COMMISSION）美国联邦通信委员会 FCC 认证是美国强制性认证，主要针对频率是 9K-3000GHZ 的电子电器产品。这些电子电器产品可以分为：IT 类，AV 类，家用电器类，通讯类，低功率无限发射器类。这些电子电器产品进入美国必须取得 FCC 认证。
