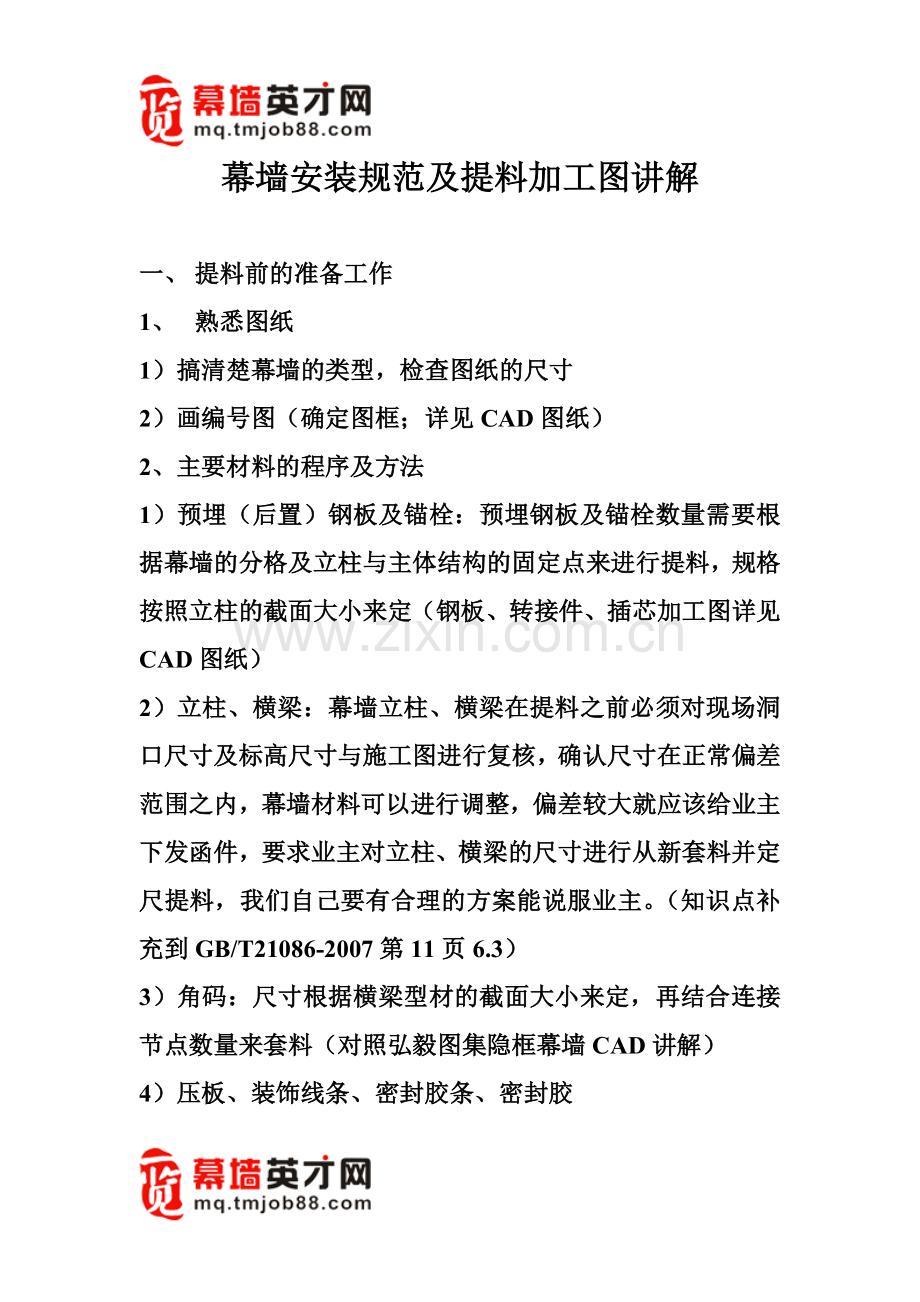

幕墙安装规范及提料加工图讲解

一、 提料前的准备工作
1、 熟悉图纸
1）搞清楚幕墙的类型，检查图纸的尺寸
2）画编号图（确定图框；详见CAD图纸）
2、主要材料的程序及方法
1）预埋（后置）钢板及锚栓：预埋钢板及锚栓数量需要根据幕墙的分格及立柱与主体结构的固定点来进行提料，规格按照立柱的截面大小来定（钢板、转接件、插芯加工图详见CAD图纸）
2）立柱、横梁：幕墙立柱、横梁在提料之前必须对现场洞口尺寸及标高尺寸与施工图进行复核，确认尺寸在正常偏差范围之内，幕墙材料可以进行调整，偏差较大就应该给业主下发函件，要求业主对立柱、横梁的尺寸进行从新套料并定尺提料，我们自己要有合理的方案能说服业主。（知识点补充到GB/T21086-2007第11页6.3）
3）角码：尺寸根据横梁型材的截面大小来定，再结合连接节点数量来套料（对照弘毅图集隐框幕墙CAD讲解）
4）压板、装饰线条、密封胶条、密封胶

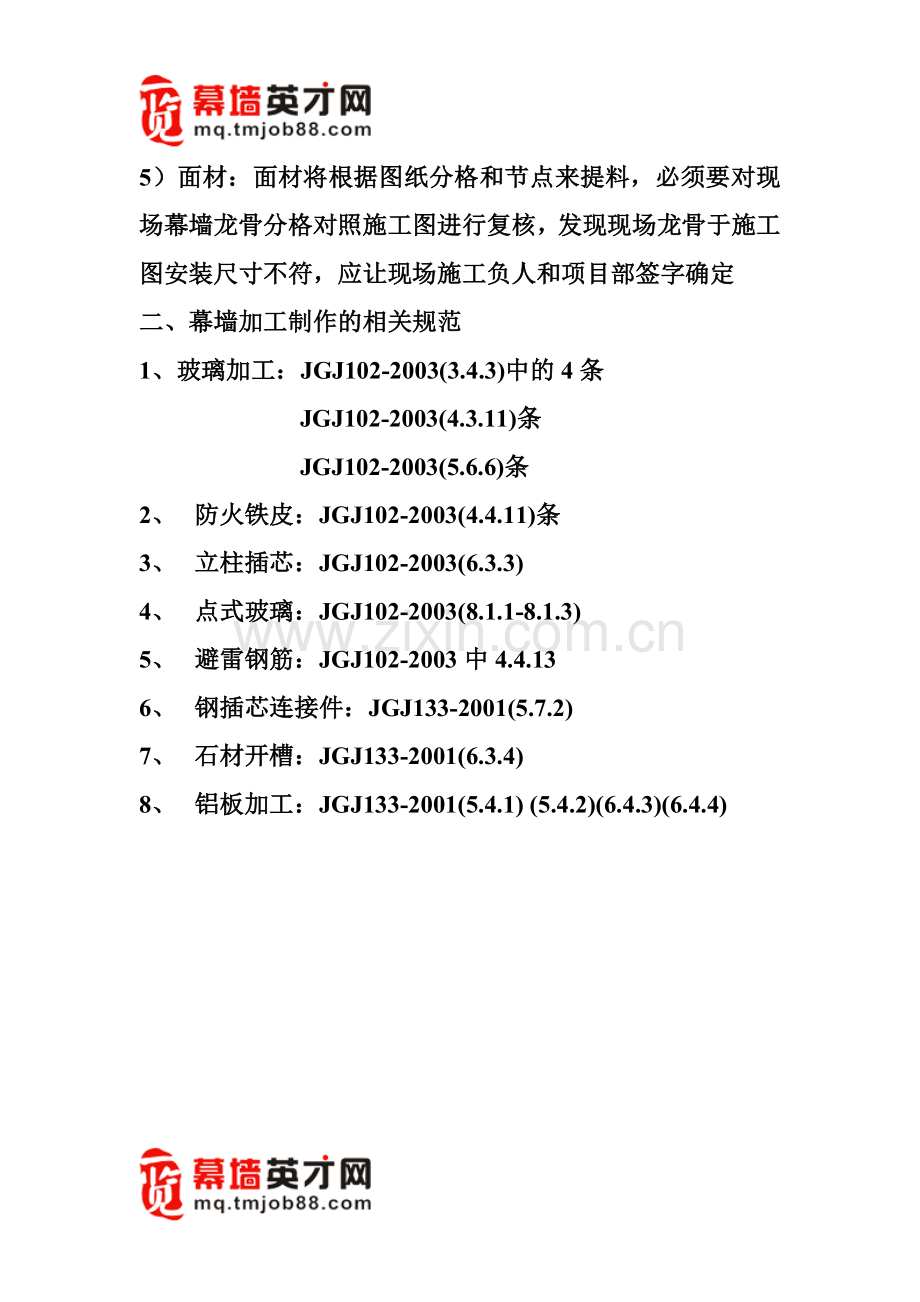

5）面材：面材将根据图纸分格和节点来提料，必须要对现场幕墙龙骨分格对照施工图进行复核，发现现场龙骨于施工图安装尺寸不符，应让现场施工负人和项目部签字确定
二、幕墙加工制作的相关规范
1、玻璃加工：JGJ102-2003(3.4.3)中的4条
JGJ102-2003(4.3.11)条
JGJ102-2003(5.6.6)条
2、 防火铁皮：JGJ102-2003(4.4.11)条
3、 立柱插芯：JGJ102-2003(6.3.3)
4、 点式玻璃：JGJ102-2003(8.1.1-8.1.3)
5、 避雷钢筋：JGJ102-2003中4.4.13
6、 钢插芯连接件：JGJ133-2001(5.7.2)
7、 石材开槽：JGJ133-2001(6.3.4)
8、 铝板加工：JGJ133-2001(5.4.1) (5.4.2)(6.4.3)(6.4.4)
