河北某110KV输电线路工程施工组织设计方案.doc

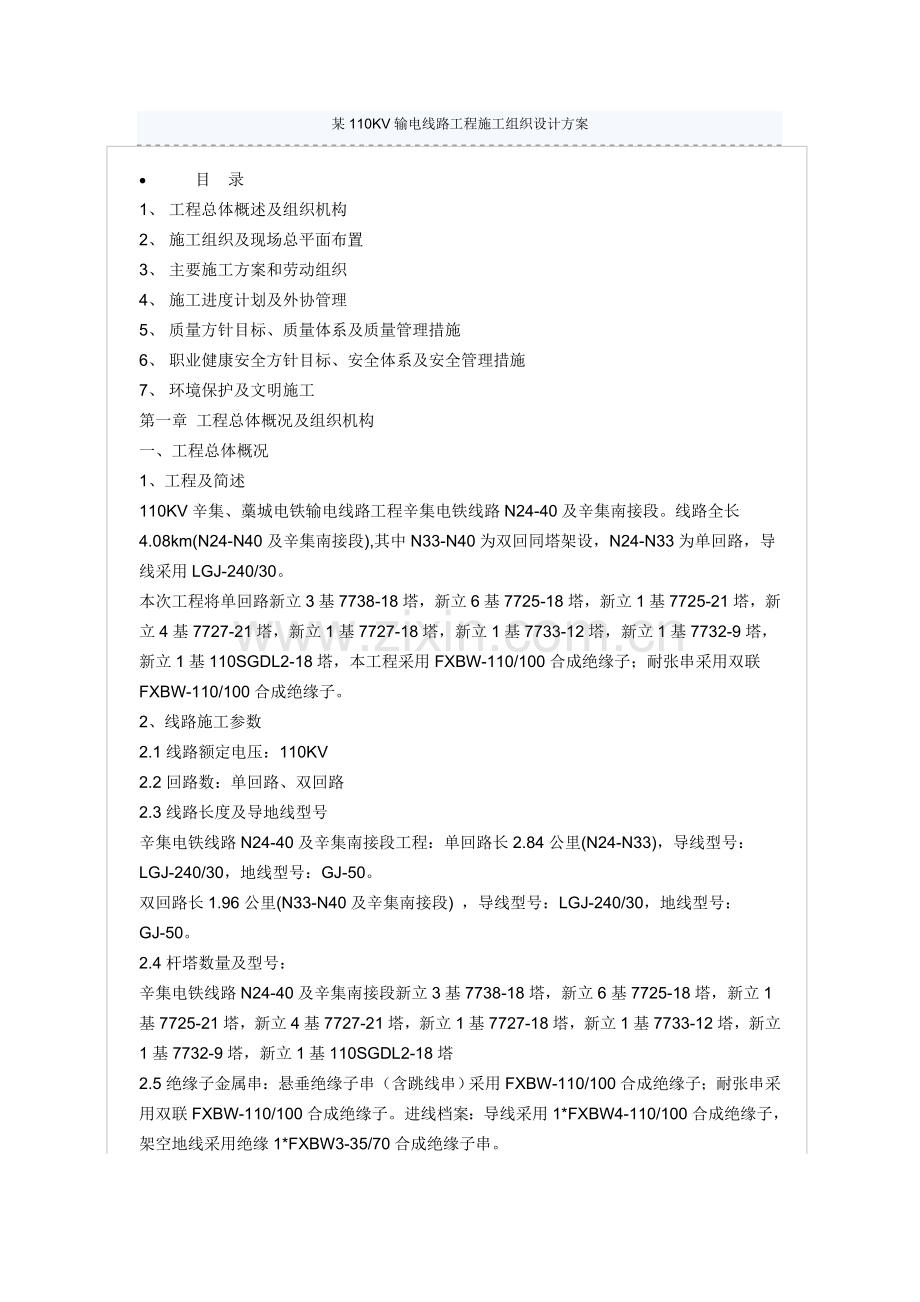

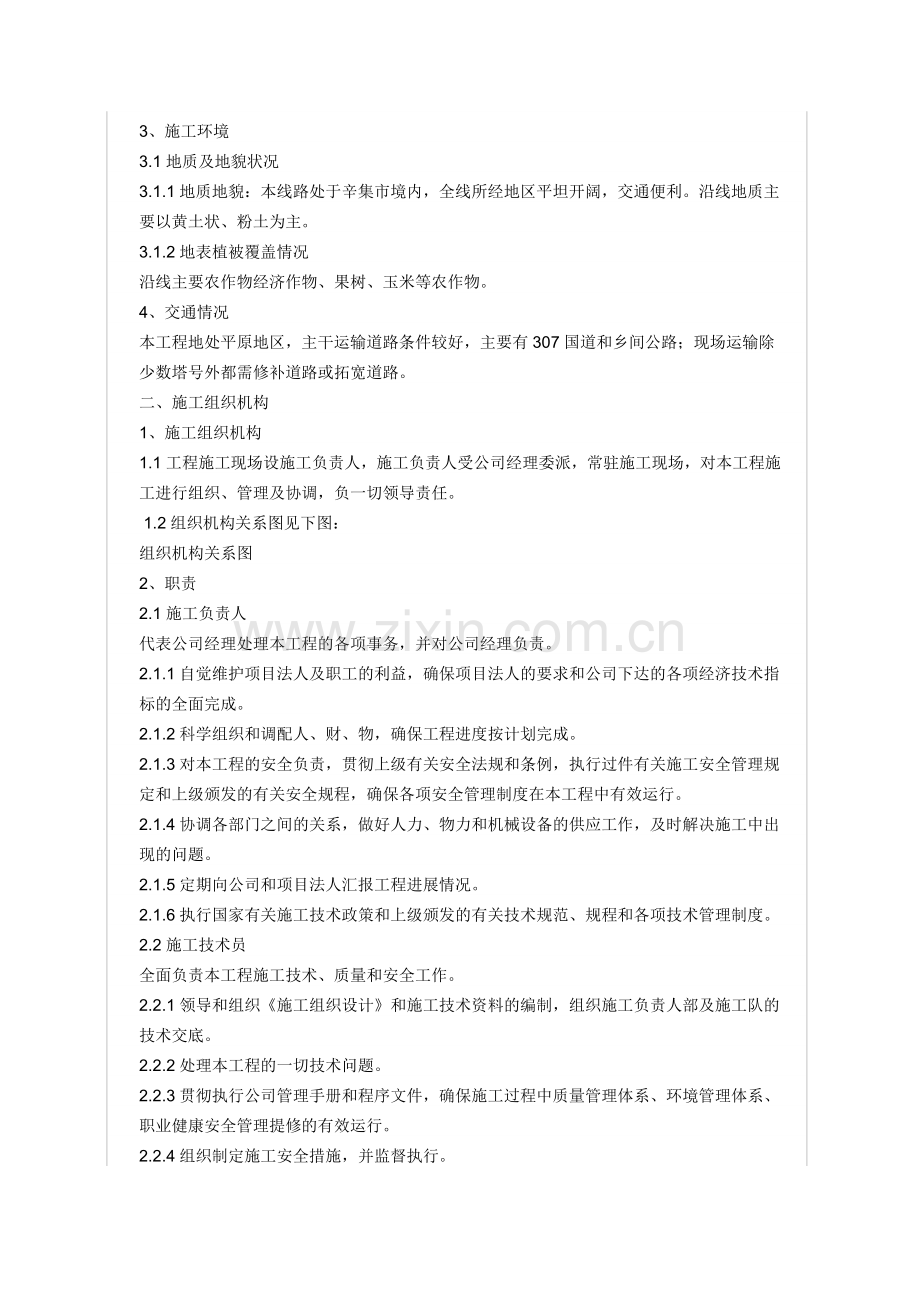

某110KV输电线路工程施工组织设计方案 目 录1、工程总体概述及组织机构2、施工组织及现场总平面布置3、主要施工方案和劳动组织4、施工进度计划及外协管理5、质量方针目标、质量体系及质量管理措施6、职业健康安全方针目标、安全体系及安全管理措施7、环境保护及文明施工第一章 工程总体概况及组织机构一、工程总体概况1、工程及简述110KV辛集、藁城电铁输电线路工程辛集电铁线路N24-40及辛集南接段。线路全长4.08km(N24-N40及辛集南接段),其中N33-N40为双回同塔架设，N24-N33为单回路，导线采用LGJ-240/30。本次工程将单回路新立3基7738-18塔，新立6基7725-18塔，新立1基7725-21塔，新立4基7727-21塔，新立1基7727-18塔，新立1基7733-12塔，新立1基7732-9塔，新立1基110SGDL2-18塔，本工程采用FXBW-110/100合成绝缘子；耐张串采用双联FXBW-110/100合成绝缘子。2、线路施工参数2.1线路额定电压：110KV2.2回路数：单回路、双回路2.3线路长度及导地线型号辛集电铁线路N24-40及辛集南接段工程：单回路长2.84公里(N24-N33)，导线型号：LGJ-240/30，地线型号：GJ-50。双回路长1.96公里(N33-N40及辛集南接段) ，导线型号：LGJ-240/30，地线型号：GJ-50。2.4杆塔数量及型号：辛集电铁线路N24-40及辛集南接段新立3基7738-18塔，新立6基7725-18塔，新立1基7725-21塔，新立4基7727-21塔，新立1基7727-18塔，新立1基7733-12塔，新立1基7732-9塔，新立1基110SGDL2-18塔 2.5绝缘子金属串：悬垂绝缘子串（含跳线串）采用FXBW-110/100合成绝缘子；耐张串采用双联FXBW-110/100合成绝缘子。进线档案：导线采用1*FXBW4-110/100合成绝缘子，架空地线采用绝缘1*FXBW3-35/70合成绝缘子串。3、施工环境3.1地质及地貌状况3.1.1地质地貌：本线路处于辛集市境内，全线所经地区平坦开阔，交通便利。沿线地质主要以黄土状、粉土为主。3.1.2地表植被覆盖情况沿线主要农作物经济作物、果树、玉米等农作物。4、交通情况本工程地处平原地区，主干运输道路条件较好，主要有307国道和乡间公路；现场运输除少数塔号外都需修补道路或拓宽道路。二、施工组织机构1、施工组织机构1.1工程施工现场设施工负责人，施工负责人受公司经理委派，常驻施工现场，对本工程施工进行组织、管理及协调，负一切领导责任。1.2组织机构关系图见下图：组织机构关系图 2、职责2.1施工负责人代表公司经理处理本工程的各项事务，并对公司经理负责。2.1.1自觉维护项目法人及职工的利益，确保项目法人的要求和公司下达的各项经济技术指标的全面完成。2.1.2科学组织和调配人、财、物，确保工程进度按计划完成。2.1.3对本工程的安全负责，贯彻上级有关安全法规和条例，执行过件有关施工安全管理规定和上级颁发的有关安全规程，确保各项安全管理制度在本工程中有效运行。2.1.4协调各部门之间的关系，做好人力、物力和机械设备的供应工作，及时解决施工中出现的问题。2.1.5定期向公司和项目法人汇报工程进展情况。2.1.6执行国家有关施工技术政策和上级颁发的有关技术规范、规程和各项技术管理制度。2.2施工技术员全面负责本工程施工技术、质量和安全工作。2.2.1领导和组织施工组织设计和施工技术资料的编制，组织施工负责人部及施工队的技术交底。2.2.2处理本工程的一切技术问题。2.2.3贯彻执行公司管理手册和程序文件，确保施工过程中质量管理体系、环境管理体系、职业健康安全管理提修的有效运行。2.2.4组织制定施工安全措施，并监督执行。2.2.5组织工程中间验收及最终验收，领导组织竣工资料的整理移交。2.3质检员：负责本工程的质量监督、环境监督。2.4安全员：负责本工程的安全、文明施工。2.5材料员：负责本工程材料、机具供应。2.6外协员：负责本工程的联系进地、确保施工顺利进行。三、本工程采用文章清单及施工依据1、110KV辛集、藁城电铁输电线路工程设计图纸和文件。2、国家颁布的有关法律和法规。3、国家电力公司及其上级部门制定办法的有关文件和办法。4、输电线路铁塔制造技术条件（GB2694-2003）。5、电力金具通用技术条件（GB2314-1997）。6、钢绞线及钢芯铝绞线（GB1179-83）。7、镀锌钢绞线（YB/T5004-93）。8、跨越电力线路假设施工规程（DL 5106-1999）。9、架空送电线路导线及避雷器线液压施工工艺规程（SDJ226-87）。10、110KV500KV架空电力线路施工质量检查方法（试行）。11、110KV500KV架空输电线路施工及验收规范（GBJ233-90）。12、110KV及以上送变电工程启动及竣工验收规程（DL/T782-2001）。13、110KV500KV架空电力线路工程施工质量及评定规定（DL/T5168-2002）。14、电力建设工程施工技术管理导则（国家电力公司2002年12月15日发布并实施）。15、国家电网公司电力安全生产工作规程（国家电网公司2005年4月第一版）。16、防止电力生产重大事故的二十五项重点要求（国家电力公司2000年9月28日发布并实施）。17、电力建设安全健康与环境管理工作规定（国家电网公司2004年发布并实施）。18、输变电工程达标投产考核评定标准（2005年版）19、电业生产事故调查规程（国家电力公司发布，2001-01-01实施）。20、国家电网公司输变电工程安全文明施工标准化工作规定21、业主（甲方）对工程的各项技术要求。22、石家庄供电公司办法的各项有关规定、各种施工工艺要求和程序文件。第二章 施工组织及现场总平面布置一、施工组织 如果施工队有特殊情况（如外因阻挡等）影响工程进度，施工负责人可临时对施工任务进行调配，不影响工程施工。二、总平面布置1、驻地基于现场交通道路情况，确定我单位驻地位于辛集市古马营。施工队配备1辆5吨运输车及一名司机。施工队驻地，除有足够的住宿和仓库用房外，还有存放材料且车辆出入方便的场地。2、通讯联络施工负责人及施工员驻地使用移动电话联络，保证通讯联络畅通。3、交通运输从石家庄到施工现场主要大运公路有3087道、横井线省道，交通方便。4.1工地运输公路4.2.1乡及公路，可以用于材料运输。4.2.2本工程交通条件一般，由于部分塔位无道路，需要改用小型拖拉机转运或人力运输。第三章 主要施工方案及劳动组织一、施工准备1、施工技术资料准备1.1施工技术管理应严格执行公司依据ISO9001：2000、ISO14001：1996、GB/T2800：2001标准建立的质量管理体系的有关规定及技术管理导则。1.2认真执行电力建设工程施工管理制度。1.3按照国家、国家电力公司及上级主管部门办法的现行有关标准、规程、规定、规范以及与本工程项目法人签订的合同、文件及施工设计图纸进行本工的施工。1.4个中施工技术资料必须及时送交监理工程师审核备案，以便及时得到各方的认可并尊重监理工程师的修改意见。1.5在工程中推行技术资料管理制度，将工程中涉及到的资料统一管理，分类归档，并严格执行资料的领、发手续。1.6我公司在工程间歇时，已对所有特殊工种操作人员及所有职工进行技能培训，提高了职工技术素质及技能，随时准备上岗施工。2、材料供应及准备2.1.1本工程采购的材料质量必须达到国家标准或专业部标准、线路施工验收规范以及设计技术要求。2.1.2材料运抵现场后必须有完整的产品合格证和材料化验报告，并向甲方提供复印件，经监理确认合格后，方可在工程中使用。2.1.3本工程由项目法人徒工的材料，由承包商负责验收、清点、装卸、运输和保管，有关材料的合格证及试验报告单应随材料一起交接，依据国家及行业标准规范进行验收，并确认数量、质量均无误后，在收货单上签字，如果有问题及时通知厂家。我们要以积极的态度与项目法人配合，共同把好材料质量关，以确保工程质量。2.1.4施工材料由专人负责管理，并应制定相应的材料管理规章制度，材料库应采取防火、防盗、防鼠、防潮和防变形措施。二、主要施工方案1、杆塔工程本工程铁塔组立采用内悬浮外拉线抱杆吊片或钢管小抱杆零吊分解组立，施工技术员制定具体施工方案。2、架线工程2.1放线施工：遇到果园间隔30米搭设一处门型塔，导线采用人力展放导线绳，无张力展放导线的施工工艺，或人工、机械展放的施工方法。2.2紧线施工：一般导地线以耐张段为施工段紧线，然后在地面压接后进行挂线。2.3附件安装：直线塔采用双钩起吊导线后安装附件的施工工艺。3、导地线连接导地线均采用液压连接。4、交叉跨越施工措施对于公路、低压电力线、通讯线及较高电压等级但是线高15m的电力线采用搭设杉木跨越架线施工。对于一般直跨或跨角较大的10KV线路带电跨越搭设杉杆跨越架，严格执行跨越架作业指导卡。重要跨越必须制定专门的跨越架施工方案。第四章 施工进度计划及外协管理一、施工标准及组织1、工程量110KV辛集、藁城电铁输电线路工程辛集电铁线路N24-40及辛集南接段。线路全长4.08km(N24-N40及辛集南接段),其中N33-N40为双回同塔架设，N24-N33为单回路，导线采用LGJ-240/30。本次工程将单回路新立3基7738-18塔，新立6基7725-18塔，新立1基7725-21塔，新立4基7727-21塔，新立1基7727-18塔，新立1基7733-12塔，新立1基7732-9塔，新立1基110SGDL2-18塔。2、施工技术资料准备2.1根据工程的具体情况及公司施工技术管理的有关规定，本工程施工技术管理由公司及施工负责人共同负责，施工技术资料由项目技术员组织编制。在施工负责人的领导下，由技术人员、质安人员负责技术方案的设计、技术措施的编制。不论何种资料，均应按照公司有关规定，执行严格的审批手续。2.2本工程需编制的施工技术资料序号资料名称编制人员1施工组织设计2保证安全的技术措施3保证施工的安全措施说明：冬季施工包含在作业指导书中。各种施工技术资料必须及时送交甲方工程师审核、批准，不能影响下道工序使用。3、工程开工准备目前本工程技术、物资、机械、人员组织、资金等均已具备开工条件，可以向建设单位申请开工。二、施工进度计划1、计划工期本工程工期为 36天，2007年8月3日开工，计划2007年9月8日竣工，并且具备投运条件。2、主要工序计划持续时间详见计划横道图3、进度计划横道图见附图4、工期目标管理4.1影响工期目标的潜在不利因素4.1.1青苗赔偿该线路地处辛集境内，所经区域主要作物是玉米、果园等农作物，青赔工作难度较大。4.1.2机械、材料运输本工程所处地段，地势平坦，线路沿线虽然村庄较多，但交通运输比较困难，工程材料基本难以达杆位。4.1.3树木砍伐本工程线路途径沿线道内的树木砍伐也会有难度。4.1.4跨越施工本工程跨越35KV以上线路及铁路，越线前外协人员提前进行联系能否停电施工。4.2保证工期目标实现的措施4.2.1施工负责人和技术员、安全员要刻苦钻研业务，增强自身素质和斥力问题能力，提高工程的管理水平。4.2.2开工前组织召开开工动员会，向沿线广大群众宣讲工程的重要性。4.2.3要充分利用当地政府的行政权力，外协人员要协调好与当地各有关部门的关系，均衡各方利益。确保施工的连续性。4.2.4树木砍伐应与树木所属村庄和单位提前联系，耐心细致的做好工作，并按照国家有关规定进行赔偿，不留后患。4.2.5材料供应必须按照横道图计划进行，一旦延误，要立即查明原因，及时向施工负责人汇报，并及时采取补救措施，最大限度地消除对工程施工造成的影响。4.2.6施工机械运抵现场前应进行一次彻底检修。本工程配备机具维修人员常住施工现场，对施工现场机具进行定期或不定期巡回检查，确保机具的完好使用4.2.7对跨越施工，要详细勘测现场，制定切实可行的施工方案，并与所属单位提前联系，争得所属单位的配合，争取安全、高效、准确完成跨越施工任务。现场负责人提前与重要跨越所属单位联系，避免由于跨越协议问题影响施工进度。4.2.8根据现场实际情况，及时调整网络图，以调整施工进度安排，必要时可增加人员和设备的投入，以确保工期。4.2.9开展劳动竞赛，充分调动全体施工人员的积极性，人人献计献策，提倡技术革新，采用先进技术，提高施工效率。第五章 质量方针目标、质量体系及质量管理措施一、质量方针及目标1、质量方针：安全生产、质量为本、争创一流2、质量目标2.1创建优质工程。2.2工程合格率100%。2.3分项工程优良品率95%及以上。2.4杜绝重大质量事故。2.5认真执行省局“十不准”落实卡。3、目标分解 3.1本工程力求达到铁塔分部工程优良品率100%，架线分部工程优良品率不低于95%，但愿工程一次验收合格率100%，优良品率95%以上。3.2施工资料齐全、完备，符合达标投产要求。二、质量管理体系1、质量管理依据本工程的质量管理，必须全面推行公司的管理手册和管理体系文件所规定的实施程序细则，保证工程质量从始至终得到严格有效的控制。1.1110500KV架空送电线路施工及验收规范（GB50233-2005）1.2110500KV架空线路工程施工之恋检验及评定标准实施办法（河北省电力建设工程质量监督中心站）1.3输变电工程达标投产考核评定标准（2005年版）1.4设计图纸和设计文件的技术要求及项目法人的工程质量技术要求。1.5本公司施工组织设计、质量控制手册及各种施工方案和作业指导书。2、工程质量管理体系本工程施工要求全体施工人员，认真贯彻执行公司规定的各项工程质量管理实施细则，积极采用新技术、新工艺、新设备、新方法，确保工程质量达到规定要求，向项目法人提供满意的工程和良好的服务。0万U豆体验卡卡号：50D890668267e3349e33密码：686d03401eefba96faba奖品名称：500万U豆体验卡卡号：50De7a00c543af387fc0密码：b26488ce65abc1787202奖品名称：500万U豆体验卡卡号：50Dbac63885c802fd52e密码：3d1c344384327b85efff奖品名称：500万U豆体验卡卡号：50Dd97f0765bdf6998a3密码：48db1c14e42a2b321fac奖品名称：500万U豆体50D61215eb41ae3cc919密码：25bffae5346e7b7d2548奖品名称：100万U豆体验卡卡号：10D1cab621456ab278ab密码：709f65f32865af2559c2奖品名称：100万U豆体验卡卡号：10D8f1d6a4b953f3474e密码：6e2e4017cce30dc7e055奖品名称：100万U豆体验卡卡号：10Dd1fc6d6dd529b6892密码：a5dbdd8338f91d2c0701奖品名称：100万U豆体验卡卡号：10D08377b71d4374262b密码：1d7a7c21ebd99b798a54
