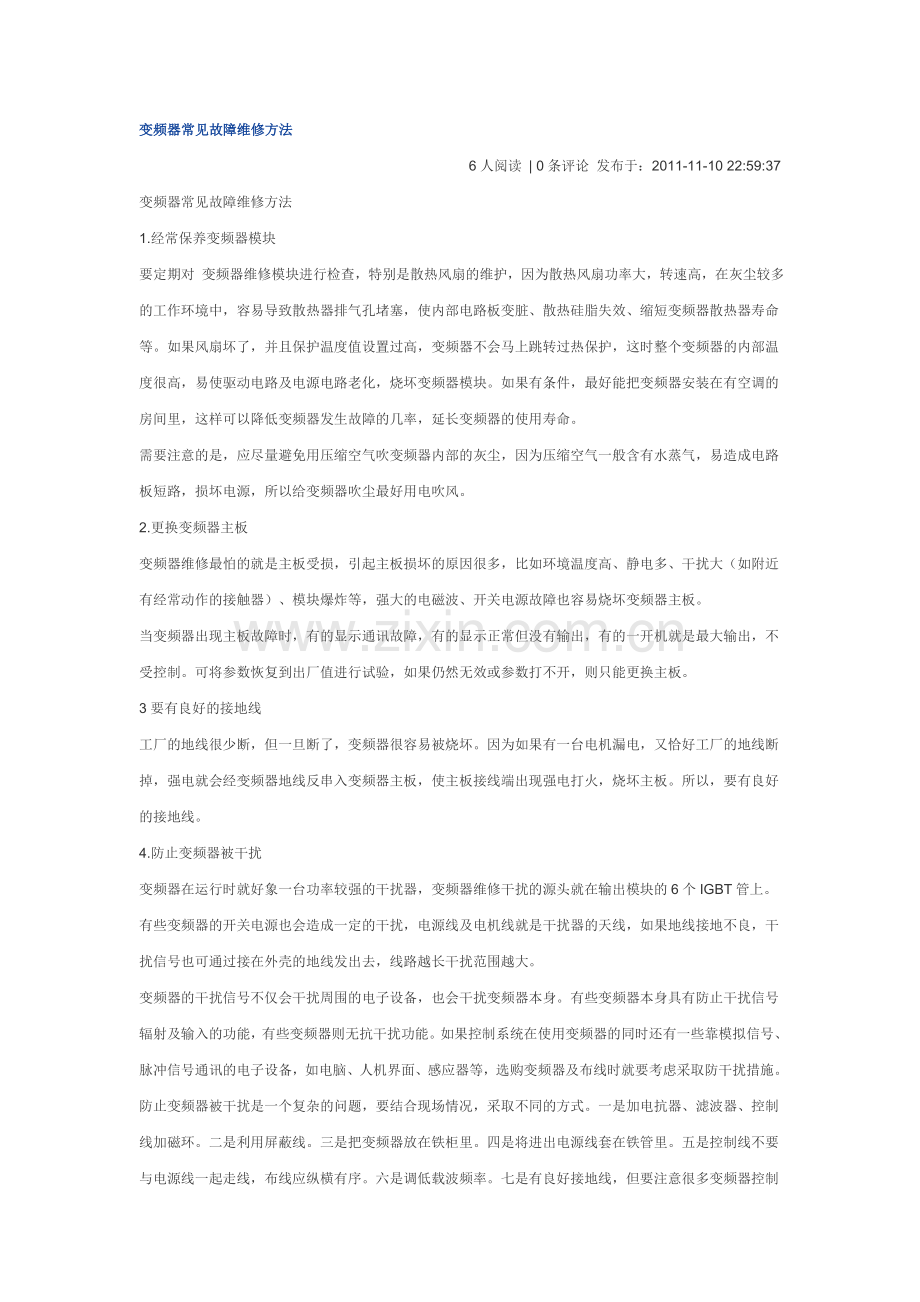

变频器常见故障维修方法6人阅读 | 0条评论 发布于：2011-11-10 22:59:37变频器常见故障维修方法1.经常保养变频器模块 要定期对 变频器维修模块进行检查，特别是散热风扇的维护，因为散热风扇功率大，转速高，在灰尘较多的工作环境中，容易导致散热器排气孔堵塞，使内部电路板变脏、散热硅脂失效、缩短变频器散热器寿命等。如果风扇坏了，并且保护温度值设置过高，变频器不会马上跳转过热保护，这时整个变频器的内部温度很高，易使驱动电路及电源电路老化，烧坏变频器模块。如果有条件，最好能把变频器安装在有空调的房间里，这样可以降低变频器发生故障的几率，延长变频器的使用寿命。 需要注意的是，应尽量避免用压缩空气吹变频器内部的灰尘，因为压缩空气一般含有水蒸气，易造成电路板短路，损坏电源，所以给变频器吹尘最好用电吹风。 2.更换变频器主板 变频器维修最怕的就是主板受损，引起主板损坏的原因很多，比如环境温度高、静电多、干扰大（如附近有经常动作的接触器）、模块爆炸等，强大的电磁波、开关电源故障也容易烧坏变频器主板。 当变频器出现主板故障时，有的显示通讯故障，有的显示正常但没有输出，有的一开机就是最大输出，不受控制。可将参数恢复到出厂值进行试验，如果仍然无效或参数打不开，则只能更换主板。 3要有良好的接地线 工厂的地线很少断，但一旦断了，变频器很容易被烧坏。因为如果有一台电机漏电，又恰好工厂的地线断掉，强电就会经变频器地线反串入变频器主板，使主板接线端出现强电打火，烧坏主板。所以，要有良好的接地线。 4.防止变频器被干扰 变频器在运行时就好象一台功率较强的干扰器，变频器维修干扰的源头就在输出模块的6个IGBT管上。有些变频器的开关电源也会造成一定的干扰，电源线及电机线就是干扰器的天线，如果地线接地不良，干扰信号也可通过接在外壳的地线发出去，线路越长干扰范围越大。 变频器的干扰信号不仅会干扰周围的电子设备，也会干扰变频器本身。有些变频器本身具有防止干扰信号辐射及输入的功能，有些变频器则无抗干扰功能。如果控制系统在使用变频器的同时还有一些靠模拟信号、脉冲信号通讯的电子设备，如电脑、人机界面、感应器等，选购变频器及布线时就要考虑采取防干扰措施。 防止变频器被干扰是一个复杂的问题，要结合现场情况，采取不同的方式。一是加电抗器、滤波器、控制线加磁环。二是利用屏蔽线。三是把变频器放在铁柜里。四是将进出电源线套在铁管里。五是控制线不要与电源线一起走线，布线应纵横有序。六是调低载波频率。七是有良好接地线，但要注意很多变频器控制线公共端并不能接地。 5.变频器输入端的空气开关上要加压敏电阻 有的企业供电的质量不是很高，当供电线路出现故障时，济南变频器维修输出的高压电容易把变频器及有关电子仪器烧坏。为有效解决这一问题，可采取被动保护方法，就是在变频器或仪器输入端的空气开关上加压敏电阻（380V用821K，220V471K），当有高压电经过时，压敏就会短路，空气开关跳闸，从而保护了变频器，大大减少变频器故障率。 需要强调的是，压敏电阻不可过于靠近变频器，因为当压敏电阻短路爆炸时，产生的金属碎片会到处乱飞，爆炸时发出的强大静电及电磁波会影响变频器功能，轻则会烧断电路板的铜线，重则会烧坏整流模块、开关电源、CPU板及电容等，所以，在变频器外面另加压敏电阻比较好。
