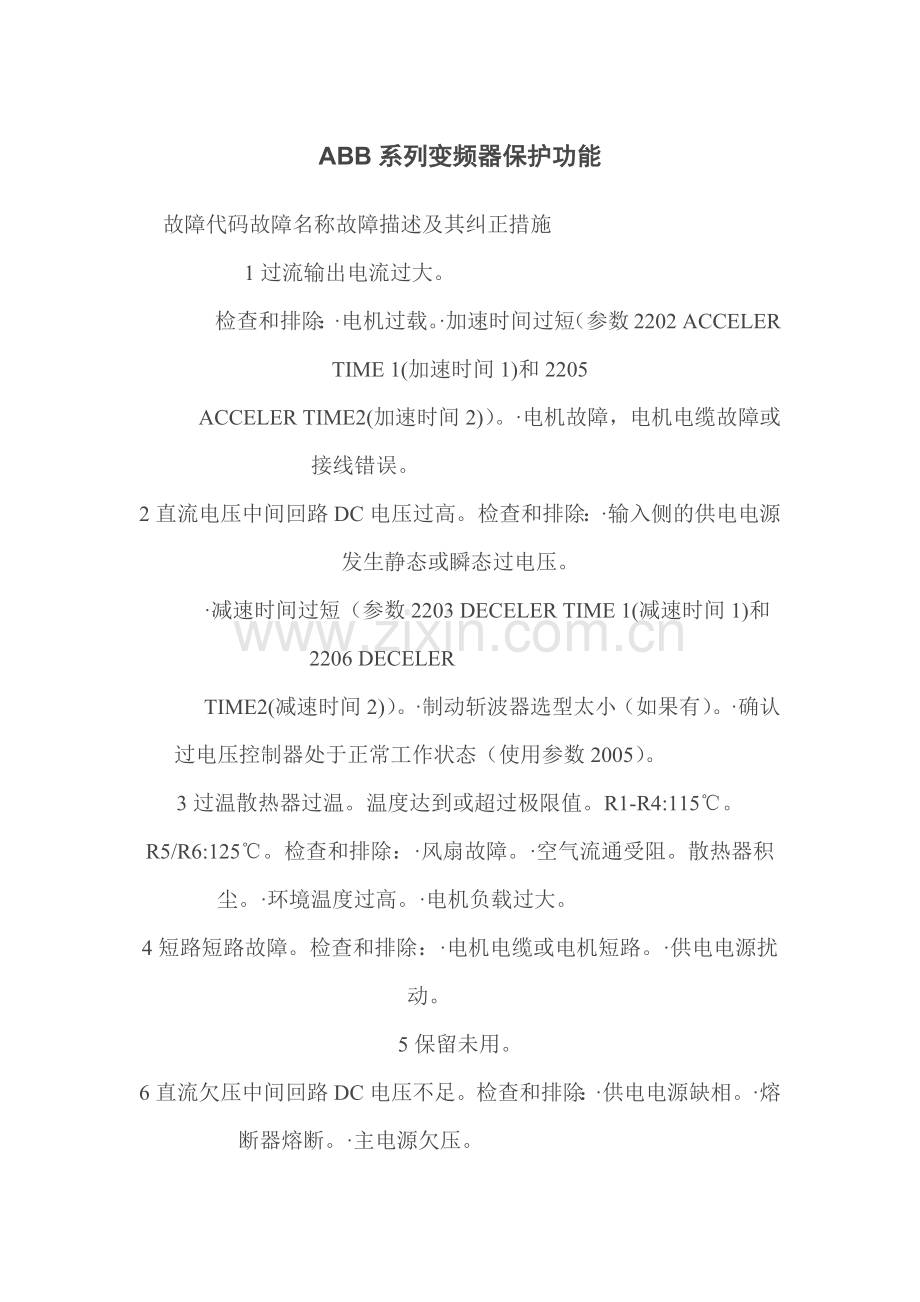

ABB系列变频器保护功能
故障代码故障名称故障描述及其纠正措施. v8 X0 n9 F# A9 D+ G
1过流输出电流过大。# K. O0 K1 V4 P6 N; b&
             检查和排除：·电机过载。·加速时间过短（参数2202 ACCELER TIME 1(加速时间1)和2205
           ACCELER TIME2(加速时间2)）。·电机故障，电机电缆故障或接线错误。8 _3 I6 |, @* p; X8 S;
2直流电压中间回路DC电压过高。检查和排除：·输入侧的供电电源发生静态或瞬态过电压。
           ·减速时间过短（参数2203 DECELER TIME 1(减速时间1)和2206 DECELER 2 R7 m2 z/ }3 ~3
            TIME2(减速时间2)）。·制动斩波器选型太小（如果有）。·确认过电压控制器处于正常工作状态（使用参数2005）。; Z4 r9 w
3过温散热器过温。温度达到或超过极限值。R1-R4:115℃。R5/R6:125℃。检查和排除：·风扇故障。·空气流通受阻。散热器积尘。·环境温度过高。·电机负载过大。4 ~  d7 @/ S&
4短路短路故障。检查和排除：·电机电缆或电机短路。·供电电源扰动。5 g6 J#
5保留未用。
6直流欠压中间回路DC电压不足。检查和排除：·供电电源缺相。·熔断器熔断。·主电源欠压。+ h" |9 {6 X' j; W3 s; {
7AL1丢失模拟输入1丢失。模拟输入值小于参数3021 AL1FLT : ~. V2 G( h- S- j' q1 _-
            LIMIT（AL故障极限）的值。检查和排除：·模拟输入信号源及其接线。·参数3021 AL1 FLT 8 ^: Y0 C8 i3 ^* }" I; D
            LIMIT（AL故障极限）的设置，并且检查3001 AL<MIN FUNCTION（AL故障功能）。
 8AL2丢失模拟输入2丢失。模拟输入值小于参数3022 AL2FLT + ~8 E. k. |/ [: a  i$ v
            LIMIT（AL故障极限）的值。检查和排除：·模拟输入信号源及其接线。·参数3022 AL2 FLT
        LIMIT（AL故障极限）的设置，并且检查3001 AL<MIN FUNCTION（AL故障功能）。! z2 O0 e% d  j5 X% N. c* _* {/ A
9电机过温电机过热，基于传动的估算或温度反馈信号。·检查电机是否过载。·调整用于估算的参数（3005－3009）。·检查温度传感器和参数组35中的参数设置。
 10控制盘丢失控制盘通讯丢失，并且：·传动处于本地控制（控制盘显示LOC，本地）或·传动处于远程控制模式（REM，远程），且起/停/方向/给定值信号来自控制盘。
         检查：·通讯链路和接线。·参数3002PANEL COMM * M) j:
            ERROR（控制盘丢失故障）。·参数级10的参数：控制命令输入和参数级11给定选择（传动单元运行于REM（远程）模式。）4 b9 b8 J2 w0 f2 x%
11保留未用。" l0 i% k( J  O/ h" p
12电机堵转电机或工艺堵转。电机运行于堵转区。检查以下各项：·过载。·电机功率不够。·参数3010－3012。
13保留未用。
 14外部故障1第一外部故障报警对应的数字输入激活。参见参数3003 EXTERNAL FAULT 1(外部故障1)。# m2 [7 v/ j4
15外部故障2第二外部故障报警对应的数字输入激活。参见参数3004 EXTERNAL FAULT 2(外部故障2)。
 16接地故障可能在电机或电机电缆处检测到的接地故障。传动运行或停止的时候都监控接地故障。传动停止时接地故障检测的灵敏度更高，并且能够报告发生故障的位置。纠正措施：·检查/排除进线接地故障。·保证电机电缆的长度没有超过允许的最大长度。·如果输入电源是三角形连接，而且输入功率电缆的电容很大，则可能导致传动停止情况下的接地故障误报。如果想要禁止传动停止时的故障检测功能，使用参数3023WIRING + G) m% M# c2 V# W! J
            FAULT（接线故障）。要禁止所有的接地故障检测功能，请使用参数3017.+ e. g" @4
17欠载电机负载低于期望值，检查以下两项：·负载被断开了。·参数3013 UNDERLOAD FUNCTION欠载功能）－3015 . L5 `0 {,
            UNDERLOAD CURVE（欠载曲线）。& s+ N! D
18THERM FAIL内部故障。监测传动的内部温度热敏电阻断开或短路。请与本地ABB办事处联系。
 19 OPEX连接内部故障。监测到在OMIO和OITFA板之间的通讯有问题。请与本地ABB办事处联系。- ?4 A6 b* \$ Q) q,
20 OPEX电源内部故障，监测到OITF板欠压，请与本地ABB办事处联系。+ _' n0 A4 I$ M)
21电流测量内部故障，电流测量超过范围，请与本地ABB办事处联系。& F$ r" r& ?6 C9 l# i: v8 o
22电源缺相DC回路的纹波电压太高，检查以下两项：·主电源缺相。·熔断器熔断。* N+ t9 q: ~1 K; L
  23如果出现此故障代码，请参见相应的手册。
        24保留未用。& \) E$ V4 }* Z5 r- H3 W
25保留未用。
 26传动识别号内部故障。变频器ID配置无效。请与当地ABB办事处联系。
 27配置文件内部配置文件出错。请与当地ABB办事处联系。
 28串口1故障现场总线通讯超时。检查以下各项：·故障设置（3018COMM FAULT FUNC(通讯故障功能)和3019 COMM ( G0 X9 ?# |3 [5 H5 U+
            FAULT TIME(通讯故障时间)）。·通讯设置（级51或53的设置是否合适）。·通讯链路连接不好或有干扰。# A  E"
29EFFB配置文件嵌入式现场总线在读取配置文件时出错。
30强制跳闸由现场总线强迫故障停车。参见现场总线用户手册。
31EFB1为嵌入式现场总线（EFB）协议应用程序保留的故障代码。采用的协议不同，故障代码的含义也不同。
32EFB2
33EFB3
 A3 ~ 34电机缺相电机回路有故障。电机缺相。检查以下各项：·电机故障。·电机电缆故障。·热敏继电器故障（如果使用）。·内部故障。: G* B4 B) I8 m; ~* {
35输出接线故障功率接线错误。当传动停止时，该故障代码监测着传动输入功率电缆和输出功率电缆的正确连接。检查以下两项：·输入电缆连接正确－电源电压没有接到传动输出。·如果输入功率电缆是三角形连接，而且输入功率电缆的电容比较大，则可能出现接地故障误报的情况。使用参数3023
            WIRING FAULT（接地故障）可以禁止该故障检测功能。
  软件版本不兼容传动不能使用软件。·内部故障。·安装的软件与传动不兼容。·请与ABB的技术支持联系。
 101SERF CORRUPT传动内部故障。请与当地ABB办事处联系，并提供故障代码。
 102RESERVED" o. R) t5 }) M
 103SERF MACRO
 104RESERVED) M9 E& g5 ]; b' ]
     105RESERVED' E* ~( p5 t) X2 f  {" O5 l: v
201DSP T1 OVERLOAD系统故障。请与当地ABB办事处联系，并提供故障代码。
