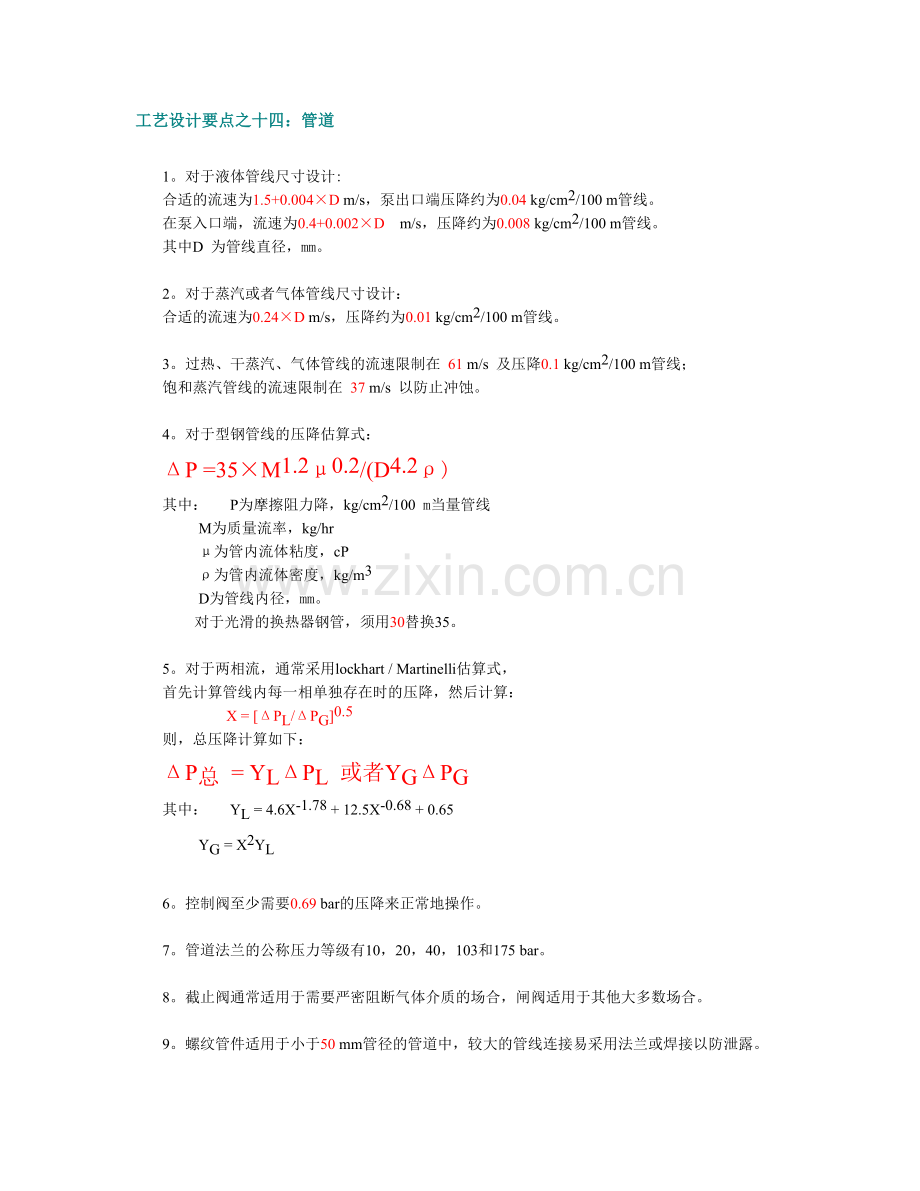

工艺设计要点之十四:管道
1。对于液体管线尺寸设计:
合适的流速为1.5+0.004×D m/s,泵出口端压降约为0.04 kg/cm2/100 m管线。
在泵入口端,流速为0.4+0.002×D m/s,压降约为0.008 kg/cm2/100 m管线。
其中D 为管线直径,mm。
2。对于蒸汽或者气体管线尺寸设计:
合适的流速为0.24×D m/s,压降约为0.01 kg/cm2/100 m管线。
3。过热、干蒸汽、气体管线的流速限制在 61 m/s 及压降0.1 kg/cm2/100 m管线;
饱和蒸汽管线的流速限制在 37 m/s 以防止冲蚀。
4。对于型钢管线的压降估算式:
ΔP =35×M1.2μ0.2/(D4.2ρ)
其中: P为摩擦阻力降,kg/cm2/100 m当量管线
M为质量流率,kg/hr
μ为管内流体粘度,cP
ρ为管内流体密度,kg/m3
D为管线内径,mm。
对于光滑的换热器钢管,须用30替换35。
5。对于两相流,通常采用lockhart / Martinelli估算式,
首先计算管线内每一相单独存在时的压降,然后计算:
X = [ΔPL/ΔPG]0.5
则,总压降计算如下:
ΔP总 = YLΔPL 或者YGΔPG
其中: YL = 4.6X-1.78 + 12.5X-0.68 + 0.65
YG = X2YL
6。控制阀至少需要0.69 bar的压降来正常地操作。
7。管道法兰的公称压力等级有10,20,40,103和175 bar。
8。截止阀通常适用于需要严密阻断气体介质的场合,闸阀适用于其他大多数场合。
9。螺纹管件适用于小于50 mm管径的管道中,较大的管线连接易采用法兰或焊接以防泄露。
10。管道表号为:
其中 P为管道设计压力,Psi
σ为管材的许用工作压力,Psi
常用的管道表号为Sch=40。
