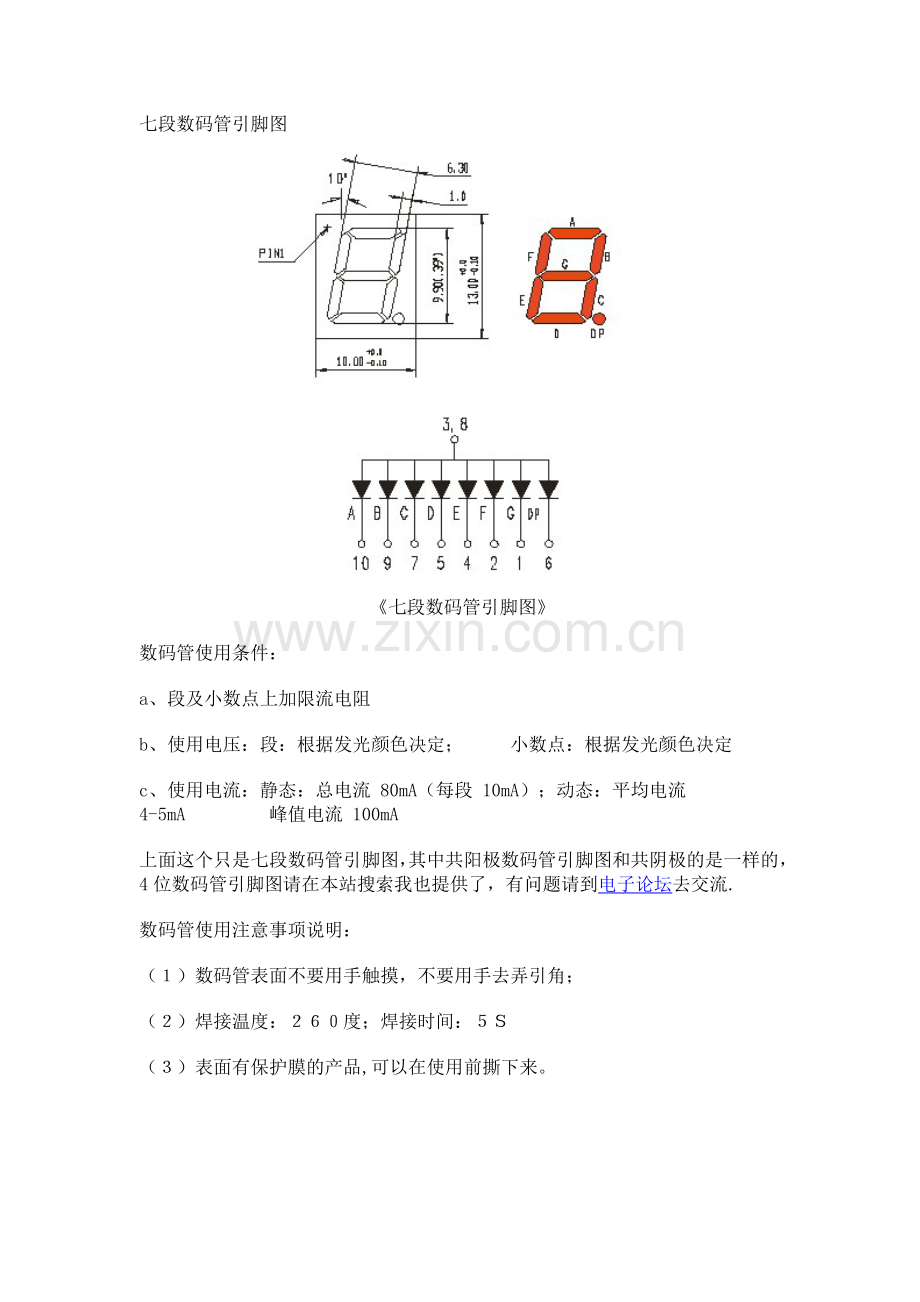

七段数码管引脚图

《七段数码管引脚图》
数码管使用条件：
a、段及小数点上加限流电阻
b、使用电压：段：根据发光颜色决定；   小数点：根据发光颜色决定
c、使用电流：静态：总电流 80mA（每段 10mA）；动态：平均电流 4-5mA     峰值电流 100mA
上面这个只是七段数码管引脚图，其中共阳极数码管引脚图和共阴极的是一样的，4位数码管引脚图请在本站搜索我也提供了，有问题请到电子论坛去交流.
数码管使用注意事项说明：
（１）数码管表面不要用手触摸，不要用手去弄引角；
（２）焊接温度：２６０度；焊接时间：５Ｓ
（３）表面有保护膜的产品,可以在使用前撕下来。

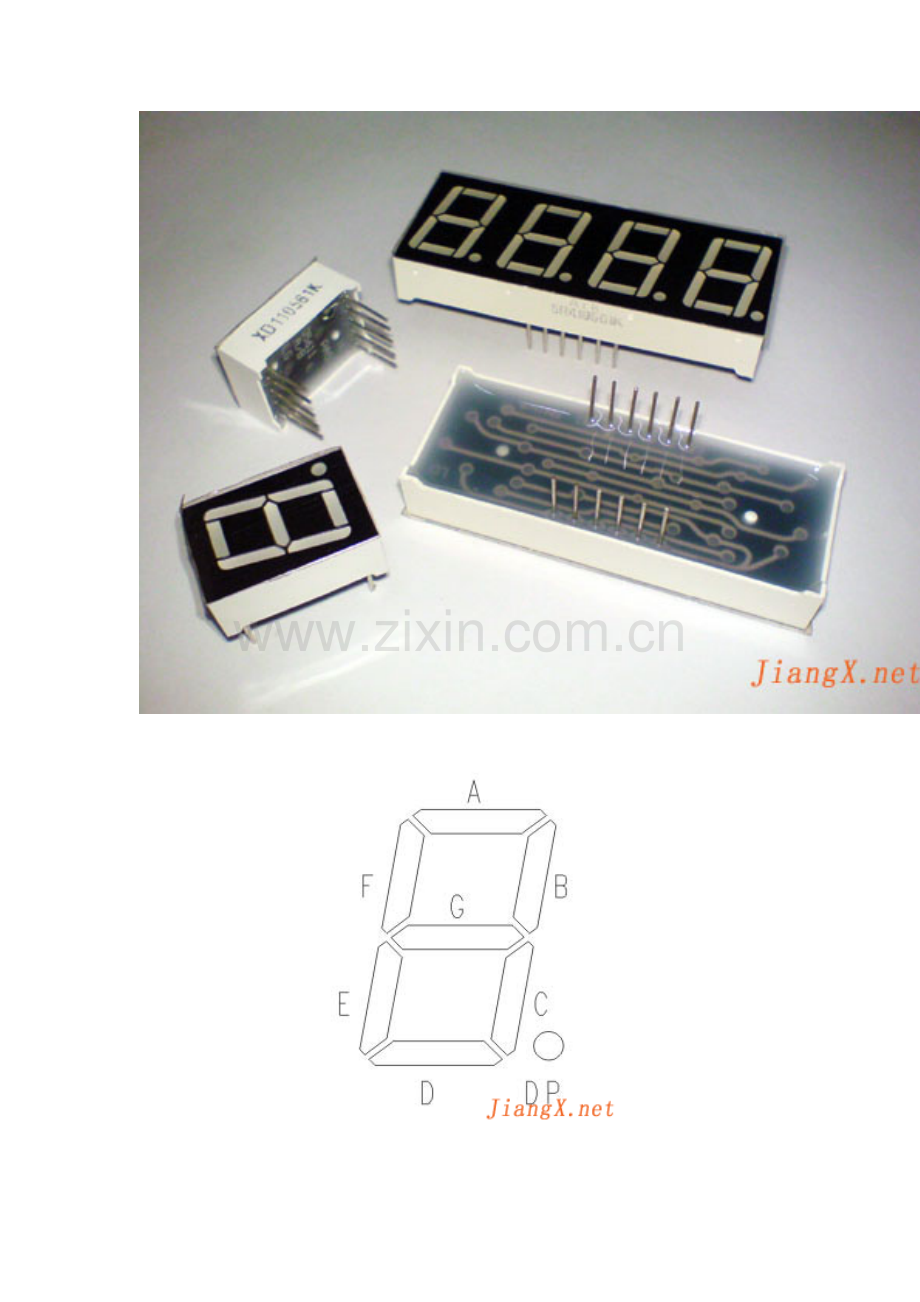

        这类数码管可以分为共阳极与共阴极两种，共阳极就是把所有LED的阳极连接到共同接点com，而每个LED的阴极分别为a、b、c、d、e、f、g及dp（小数点）；共阴极则是把所有LED的阴极连接到共同接点com，而每个LED的阳极分别为a、b、c、d、e、f、g及dp（小数点），如下图所示。图中的8个LED分别与上面那个图中的A~DP各段相对应，通过控制各个LED的亮灭来显示数字。

        那么，实际的数码管的引脚是怎样排列的呢？对于单个数码管来说，从它的正面看进去，左下角那个脚为1脚，以逆时针方向依次为1~10脚，左上角那个脚便是10脚了，上面两个图中的数字分别与这10个管脚一一对应。注意，3脚和8脚是连通的，这两个都是公共脚。
        还有一种比较常用的是四位数码管，内部的4个数码管共用a~dp这8根数据线，为人们的使用提供了方便，因为里面有4个数码管，所以它有4个公共端，加上a~dp，共有12个引脚，下面便是一个共阴的四位数码管的内部结构图（共阳的与之相反）。引脚排列依然是从左下角的那个脚（1脚）开始，以逆时针方向依次为1~12脚，下图中的数字与之一一对应。
（点击图片放大）
