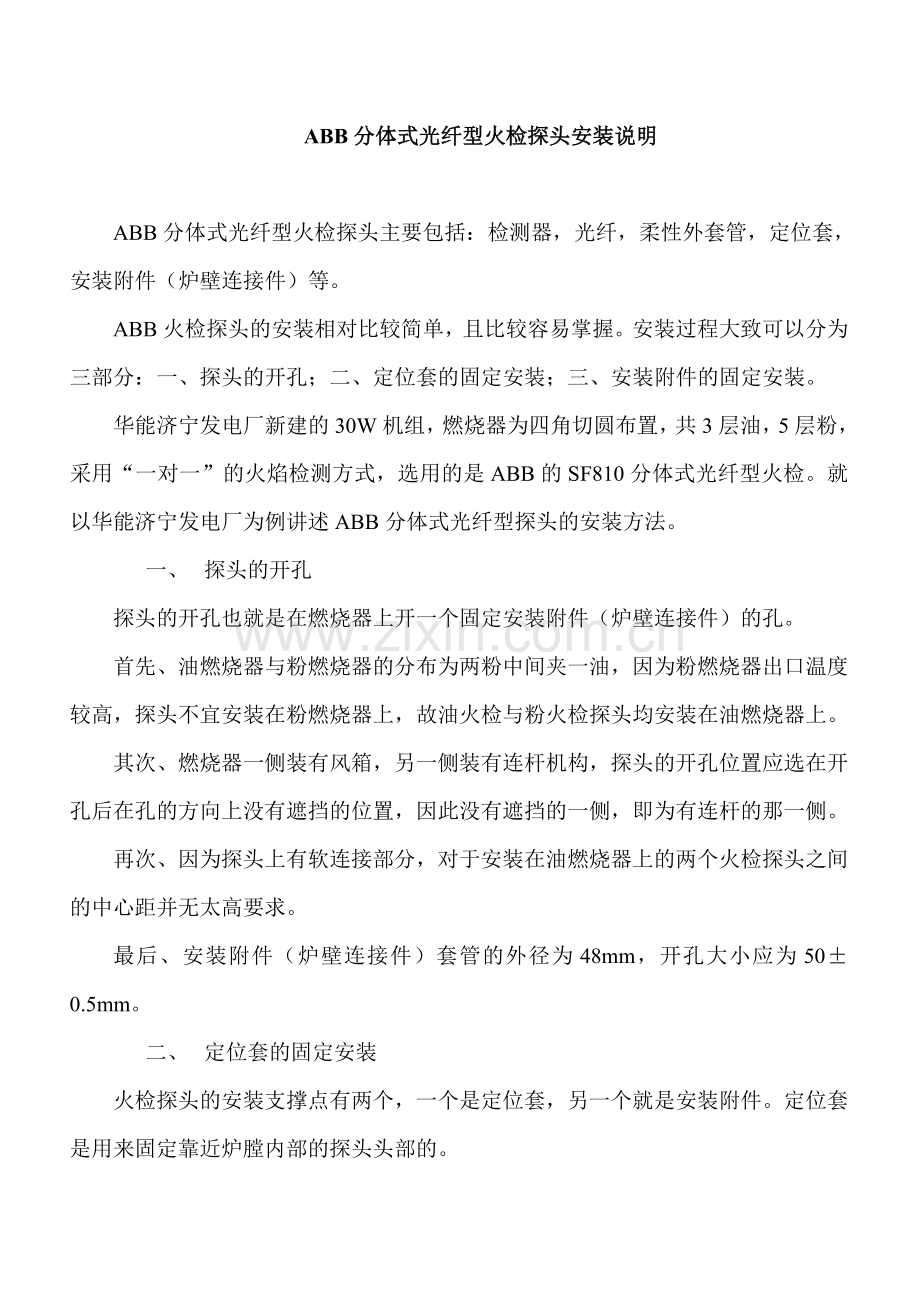

ABB分体式光纤型火检探头安装说明

ABB分体式光纤型火检探头主要包括：检测器，光纤，柔性外套管，定位套，安装附件（炉壁连接件）等。
ABB火检探头的安装相对比较简单，且比较容易掌握。安装过程大致可以分为三部分：一、探头的开孔；二、定位套的固定安装；三、安装附件的固定安装。
华能济宁发电厂新建的30W机组，燃烧器为四角切圆布置，共3层油，5层粉，采用“一对一”的火焰检测方式，选用的是ABB的SF810分体式光纤型火检。就以华能济宁发电厂为例讲述ABB分体式光纤型探头的安装方法。
一、 探头的开孔
探头的开孔也就是在燃烧器上开一个固定安装附件（炉壁连接件）的孔。
首先、油燃烧器与粉燃烧器的分布为两粉中间夹一油，因为粉燃烧器出口温度较高，探头不宜安装在粉燃烧器上，故油火检与粉火检探头均安装在油燃烧器上。
其次、燃烧器一侧装有风箱，另一侧装有连杆机构，探头的开孔位置应选在开孔后在孔的方向上没有遮挡的位置，因此没有遮挡的一侧，即为有连杆的那一侧。
再次、因为探头上有软连接部分，对于安装在油燃烧器上的两个火检探头之间的中心距并无太高要求。
最后、安装附件（炉壁连接件）套管的外径为48mm，开孔大小应为50±0.5mm。
二、 定位套的固定安装
火检探头的安装支撑点有两个，一个是定位套，另一个就是安装附件。定位套是用来固定靠近炉膛内部的探头头部的。

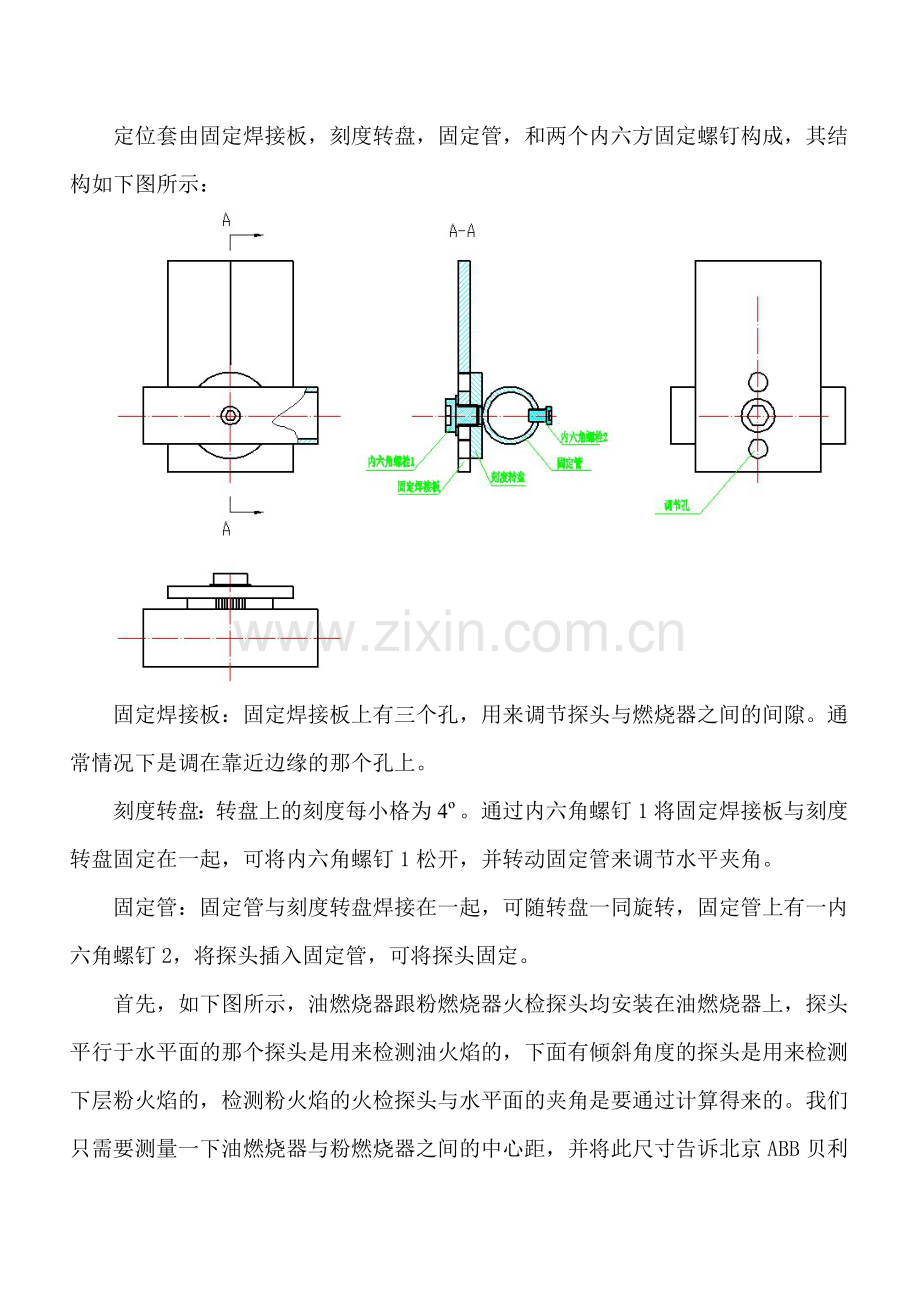

定位套由固定焊接板，刻度转盘，固定管，和两个内六方固定螺钉构成，其结构如下图所示：

固定焊接板：固定焊接板上有三个孔，用来调节探头与燃烧器之间的间隙。通常情况下是调在靠近边缘的那个孔上。
刻度转盘：转盘上的刻度每小格为4º。通过内六角螺钉1将固定焊接板与刻度转盘固定在一起，可将内六角螺钉1松开，并转动固定管来调节水平夹角。
固定管：固定管与刻度转盘焊接在一起，可随转盘一同旋转，固定管上有一内六角螺钉2，将探头插入固定管，可将探头固定。
首先，如下图所示，油燃烧器跟粉燃烧器火检探头均安装在油燃烧器上，探头平行于水平面的那个探头是用来检测油火焰的，下面有倾斜角度的探头是用来检测下层粉火焰的，检测粉火焰的火检探头与水平面的夹角是要通过计算得来的。我们只需要测量一下油燃烧器与粉燃烧器之间的中心距，并将此尺寸告诉北京ABB贝利公司的工程师，他们将会为我们计算出成功观察到下层煤粉火焰初始燃烧区的实际夹角。例如经计算得出的夹角是15º，则松开内六角螺钉1，将刻度转盘转动3.75个格所得到的角度即为15º。

其次、夹角定好了之后下一步就是固定焊接板了，固定焊接板的左边应与燃烧器出口的距离为150mm（如上图左所示），且探头一般固定在油燃烧器隔板的中间（如上图右所示），选好位置，将其焊接在隔板上。
最后、将探头套管插入到固定管里面，拧紧内六角螺钉2。考虑到，定位套的安装为一次性安装，为了防止火检探头套管的滑脱，可以将探头套管与固定管点焊在一起，将刻度转盘与固定焊接板点焊在一起。
三、 安装附件的固定安装
首先、如下图所示，将导管焊接在事先开好的直径为50mm的孔上，焊接时应保证导管上的固定螺母左端面与保温层的距离为20mm，例如保温层厚度为240mm，，则固定螺母左端面与炉壁之间的距离应为260mm。
其次、将固定螺母松开，往右抽动套管使之伸直，装入光纤，然后再往左插进去80mm，因为燃烧器实际运行中是要上下摆动的，摆动角度是±15º，为了保护套管，使之不会被拉断，故将套管插进去80mm。
最后，将固定螺母拧紧。
到此，ABB的 SF810分体式光纤型火检探头的安装为止！

补充：固定完安装支架后
1.先把黑套管与安装管分开。
2.把黑套管插入炉内10cm（视情况而定），并满焊于炉体。
3.插入安装管，把安装管前端套入安装支架内，并于安装支架焊接。
4.在炉外把安装管拉直，然后向里捅进5cm-8cm，并用黑套管的锁紧螺钉锁紧安装管。
