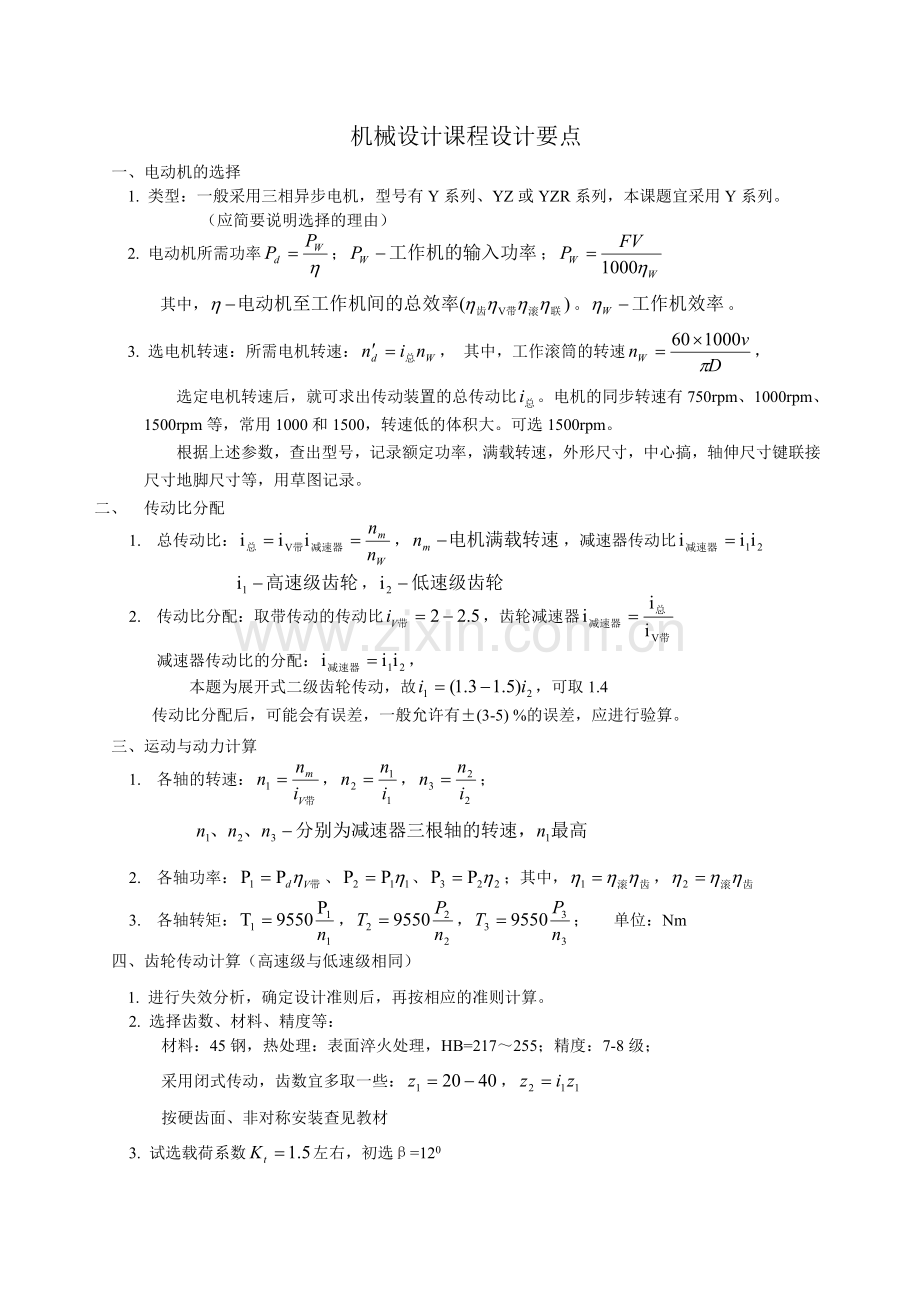

机械设计课程设计要点
一、 电动机的选择
1. 类型：一般采用三相异步电机，型号有Y系列、YZ或YZR系列，本课题宜采用Y系列。
（应简要说明选择的理由）
2. 电动机所需功率；；
其中，。。
3. 选电机转速：所需电机转速：， 其中，工作滚筒的转速，
选定电机转速后，就可求出传动装置的总传动比。电机的同步转速有750rpm、1000rpm、1500rpm等，常用1000和1500，转速低的体积大。可选1500rpm。
根据上述参数，查出型号，记录额定功率，满载转速，外形尺寸，中心搞，轴伸尺寸键联接尺寸地脚尺寸等，用草图记录。
二、 传动比分配
1. 总传动比：，，减速器传动比
，
2. 传动比分配：取带传动的传动比，齿轮减速器
减速器传动比的分配：，
本题为展开式二级齿轮传动，故，可取1.4
传动比分配后，可能会有误差，一般允许有±(3-5) %的误差，应进行验算。
三、 运动与动力计算
1. 各轴的转速：，，；

2. 各轴功率：、、；其中，，
3. 各轴转矩：，，； 单位：Nm
四、 齿轮传动计算（高速级与低速级相同）
1. 进行失效分析，确定设计准则后，再按相应的准则计算。
2. 选择齿数、材料、精度等：
材料：45钢，热处理：表面淬火处理，HB=217～255；精度：7-8级；
采用闭式传动，齿数宜多取一些：，
按硬齿面、非对称安装查见教材
3. 试选载荷系数左右，初选β=120

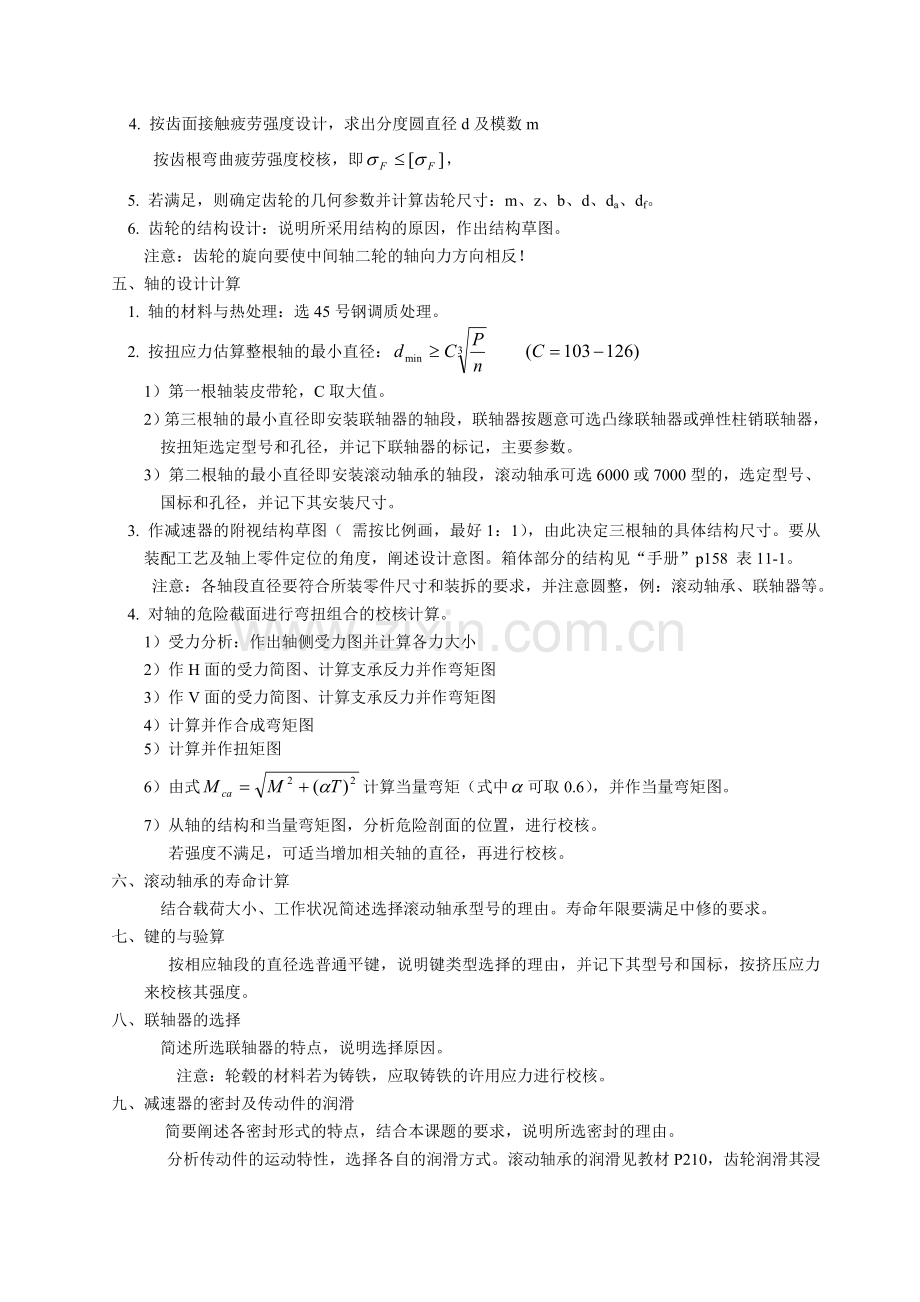

4. 按齿面接触疲劳强度设计，求出分度圆直径d及模数m
按齿根弯曲疲劳强度校核，即，
5. 若满足，则确定齿轮的几何参数并计算齿轮尺寸：m、z、b、d、da、df。
6. 齿轮的结构设计：说明所采用结构的原因，作出结构草图。
注意：齿轮的旋向要使中间轴二轮的轴向力方向相反！
五、 轴的设计计算
1. 轴的材料与热处理：选45号钢调质处理。
2. 按扭应力估算整根轴的最小直径：
1）第一根轴装皮带轮，C取大值。
2）第三根轴的最小直径即安装联轴器的轴段，联轴器按题意可选凸缘联轴器或弹性柱销联轴器，按扭矩选定型号和孔径，并记下联轴器的标记，主要参数。
3）第二根轴的最小直径即安装滚动轴承的轴段，滚动轴承可选6000或7000型的，选定型号、国标和孔径，并记下其安装尺寸。
3. 作减速器的附视结构草图（ 需按比例画，最好1：1），由此决定三根轴的具体结构尺寸。要从装配工艺及轴上零件定位的角度，阐述设计意图。箱体部分的结构见“手册”p158 表11-1。
注意：各轴段直径要符合所装零件尺寸和装拆的要求，并注意圆整，例：滚动轴承、联轴器等。
4. 对轴的危险截面进行弯扭组合的校核计算。
1）受力分析：作出轴侧受力图并计算各力大小
2）作H面的受力简图、计算支承反力并作弯矩图
3）作V面的受力简图、计算支承反力并作弯矩图
4）计算并作合成弯矩图
5）计算并作扭矩图
6）由式计算当量弯矩（式中可取0.6），并作当量弯矩图。
7）从轴的结构和当量弯矩图，分析危险剖面的位置，进行校核。
若强度不满足，可适当增加相关轴的直径，再进行校核。
六、 滚动轴承的寿命计算
结合载荷大小、工作状况简述选择滚动轴承型号的理由。寿命年限要满足中修的要求。
七、 键的与验算
按相应轴段的直径选普通平键，说明键类型选择的理由，并记下其型号和国标，按挤压应力来校核其强度。
八、 联轴器的选择
简述所选联轴器的特点，说明选择原因。
注意：轮毂的材料若为铸铁，应取铸铁的许用应力进行校核。
九、减速器的密封及传动件的润滑
简要阐述各密封形式的特点，结合本课题的要求，说明所选密封的理由。
分析传动件的运动特性，选择各自的润滑方式。滚动轴承的润滑见教材P210，齿轮润滑其浸油深度见“手册”P223-224

十、 附件的选择：
简述各附件选择的理由，写出其名称。
主要有：观察孔、油标、油塞、通气孔、吊钩、起盖螺钉、定位销等。
十一、减速箱体的结构设计(设计手册P158)
1．确定箱体主要尺寸，将各部分尺寸列表。
2．轴承盖的选择。比较二种端盖的特点，并选择确定，画出结构草图。
十二、参考资料
请按以下顺序写：资料编号 作者 书名 版本 出版者 出版年月
例：邱宣怀 机械设计 第4版. 北京：高等教育出版社. 1997.9.
十三、设计小结
1. 对设计中你认为需要总结的方面进行论述。
2. 设计的体会和建议。

撰写说明书要注意：
a) 在进行每一项设计计算或进行选择时，应简要的说明理由；
b) 查阅资料所获得的数据、公式等应标明其出处；
