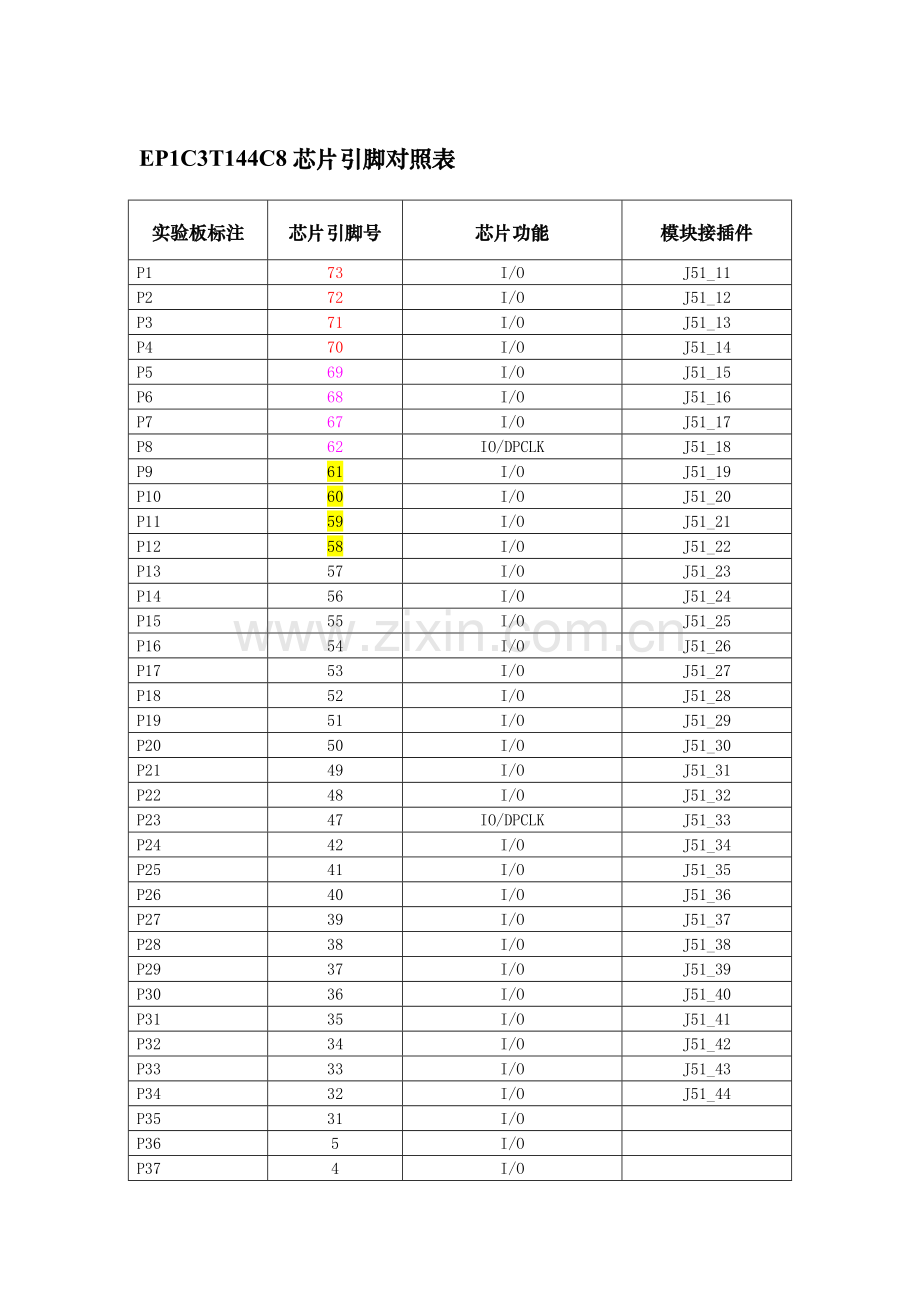

EP1C3T144C8芯片引脚对照表
实验板标注
芯片引脚号
芯片功能
模块接插件
P1
73
I/O
J51_11
P2
72
I/O
J51_12
P3
71
I/O
J51_13
P4
70
I/O
J51_14
P5
69
I/O
J51_15
P6
68
I/O
J51_16
P7
67
I/O
J51_17
P8
62
IO/DPCLK
J51_18
P9
61
I/O
J51_19
P10
60
I/O
J51_20
P11
59
I/O
J51_21
P12
58
I/O
J51_22
P13
57
I/O
J51_23
P14
56
I/O
J51_24
P15
55
I/O
J51_25
P16
54
I/O
J51_26
P17
53
I/O
J51_27
P18
52
I/O
J51_28
P19
51
I/O
J51_29
P20
50
I/O
J51_30
P21
49
I/O
J51_31
P22
48
I/O
J51_32
P23
47
IO/DPCLK
J51_33
P24
42
I/O
J51_34
P25
41
I/O
J51_35
P26
40
I/O
J51_36
P27
39
I/O
J51_37
P28
38
I/O
J51_38
P29
37
I/O
J51_39
P30
36
I/O
J51_40
P31
35
I/O
J51_41
P32
34
I/O
J51_42
P33
33
I/O
J51_43
P34
32
I/O
J51_44
P35
31
I/O

P36
5
I/O

P37
4
I/O

P38
3
I/O

P39
2
I/O

P40
144
I/O

P41
143
I/O

P42
142
I/O

P43
141
I/O

P44
140
I/O

P45
139
I/O

P46
134
IO/DPCLK

P47
133
I/O

P48
132
I/O

P49
131
I/O

P50
130
I/O

P51
129
I/O
J52_30
P52
128
I/O
J52_29
P53
127
I/O
J52_28
P54
126
I/O
J52_27
P55
125
I/O
J52_25
P56
124
I/O
J52_25
P57
123
I/O
J52_24
P58
122
I/O
J52_23
P59
121
I/O
J52_22
P60
120
I/O
J52_21
P61
119
IO/DPCLK
J52_20
P62
114
I/O
J52_19
P63
113
I/O
J52_18
IO/GSR2
76
I/O
J51_8
IO/CLK1
82
IO/DPCLK
J51_4
IO/CLK2
79
I/O
J51_5
IO/CLK3
78
I/O
J51_6
IO/GSR1
77
I/O
J51_7
IO/GTS1
75
I/O
J51_9
IO/GTS2
74
I/O
J51_10

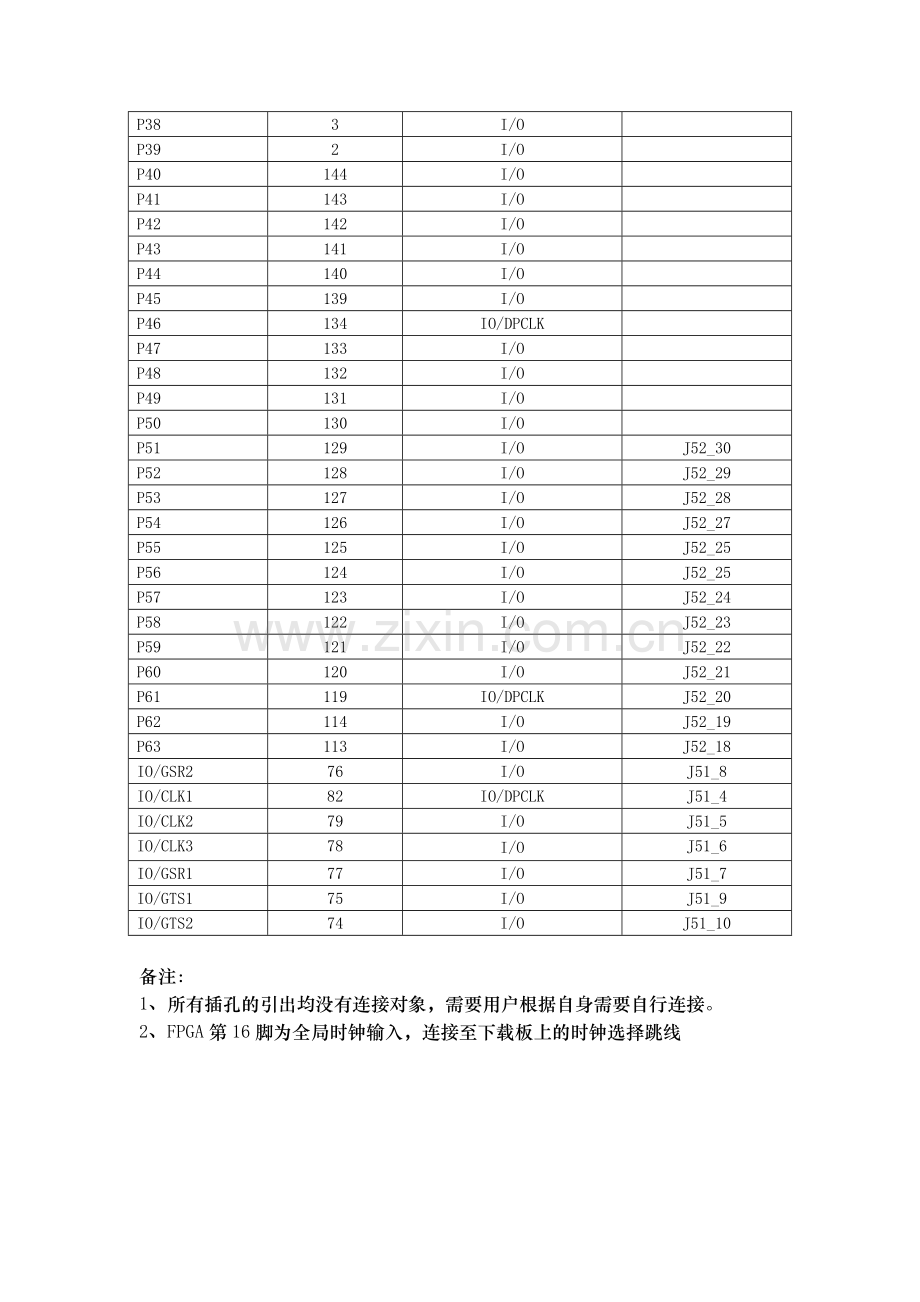

备注：
1、所有插孔的引出均没有连接对象，需要用户根据自身需要自行连接。
2、FPGA第16脚为全局时钟输入，连接至下载板上的时钟选择跳线
