CAD制图标准

看一下正规设计院内部的制图标准。中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的内部标准。

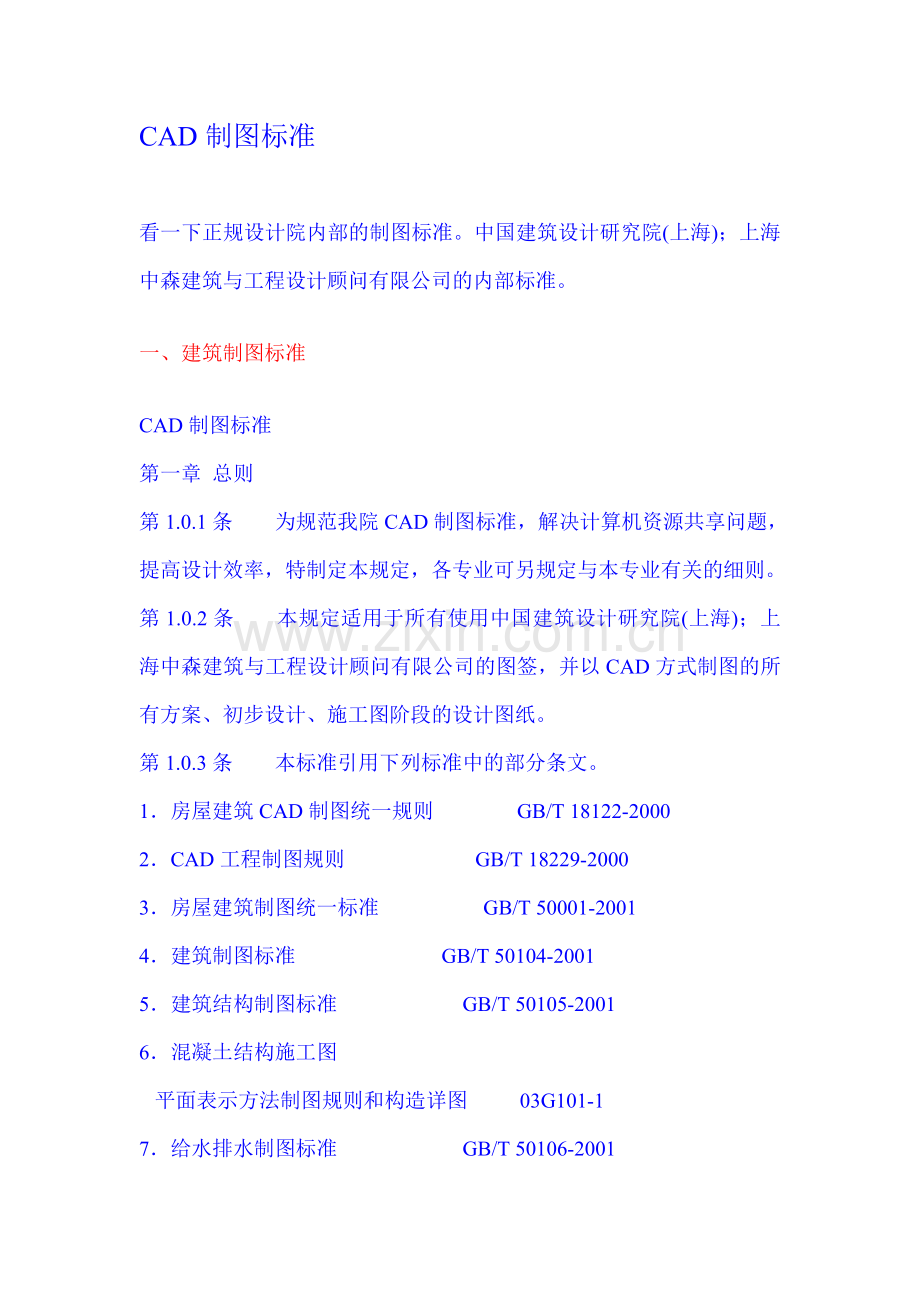

一、建筑制图标准

CAD制图标准
第一章  总则
第1.0.1条        为规范我院CAD制图标准，解决计算机资源共享问题，提高设计效率，特制定本规定，各专业可另规定与本专业有关的细则。
第1.0.2条        本规定适用于所有使用中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图签，并以CAD方式制图的所有方案、初步设计、施工图阶段的设计图纸。
第1.0.3条        本标准引用下列标准中的部分条文。
1．房屋建筑CAD制图统一规则                GB/T 18122-2000
2．CAD工程制图规则                         GB/T 18229-2000
3．房屋建筑制图统一标准                    GB/T 50001-2001
4．建筑制图标准                            GB/T 50104-2001
5．建筑结构制图标准                        GB/T 50105-2001
6．混凝土结构施工图
   平面表示方法制图规则和构造详图          03G101-1
7．给水排水制图标准                        GB/T 50106-2001
8．采暖通风与空气调节制图标准              GB/T 50114-2001
9．电气制图                                GB4728.1-85
10．住宅弱电设计标准图                      DBJT08-97-2002
11．住宅建筑信息通讯设计安装图              DBJT08-96-2002

第二章  基本设置要求

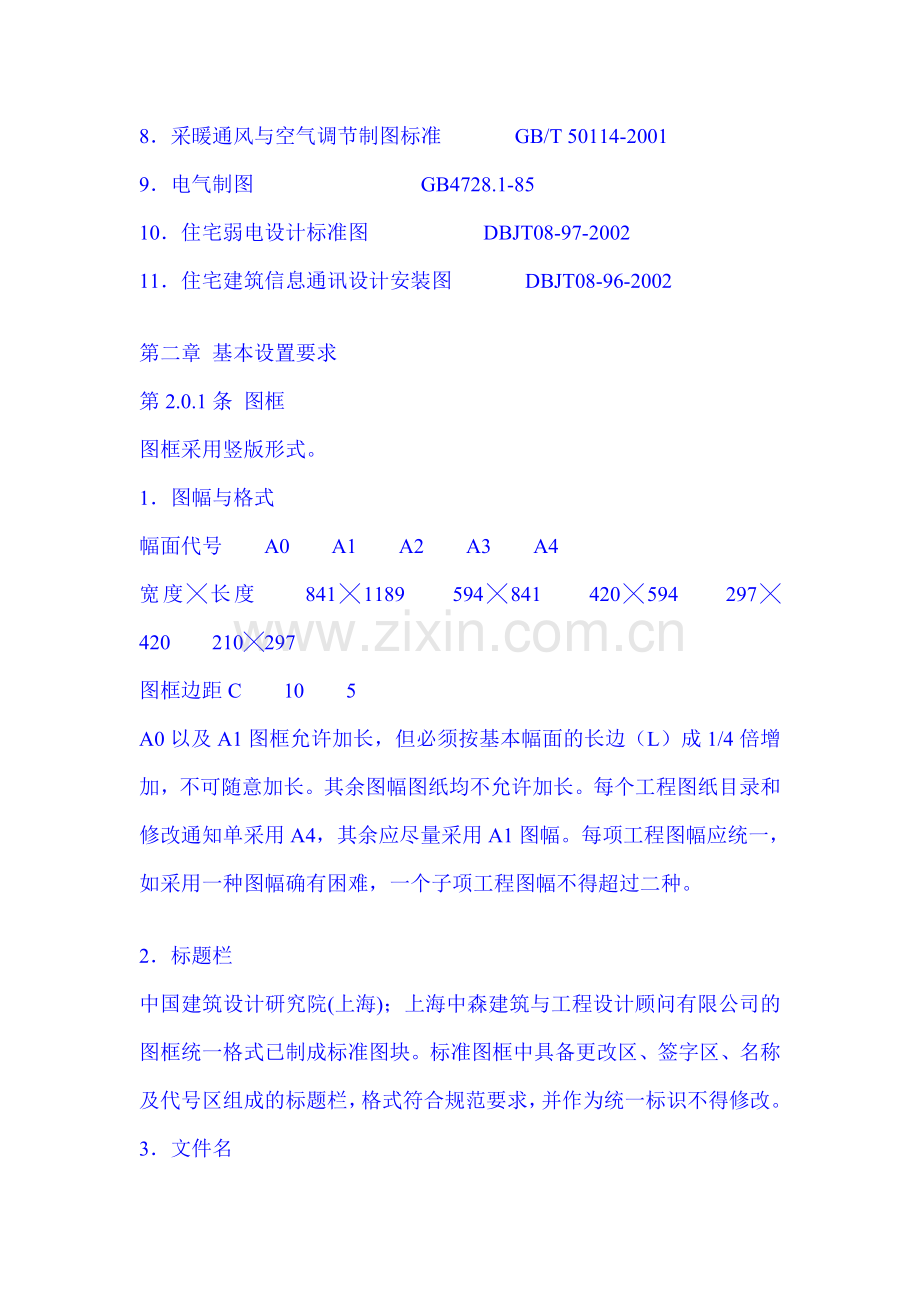

第2.0.1条  图框
图框采用竖版形式。
1．图幅与格式
幅面代号        A0        A1        A2        A3        A4
宽度╳长度        841╳1189        594╳841        420╳594        297╳420        210╳297
图框边距C        10        5
A0以及A1图框允许加长，但必须按基本幅面的长边（L）成1/4倍增加，不可随意加长。其余图幅图纸均不允许加长。每个工程图纸目录和修改通知单采用A4，其余应尽量采用A1图幅。每项工程图幅应统一，如采用一种图幅确有困难，一个子项工程图幅不得超过二种。

2．标题栏
中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的图框统一格式已制成标准图块。标准图框中具备更改区、签字区、名称及代号区组成的标题栏，格式符合规范要求，并作为统一标识不得修改。
3．文件名
各专业图纸文件名应设“专业代码图纸流水号”引导。编号从01，02，03至n，修改次数从A，Ｂ，C至Z。
专业名称        初步设计图纸专业代码        施工图图纸专业代码        修改图纸专业代码
建筑        J-01~n        JS-01~n        JS-01~n-A~Z
结构        G-01~n        GS-01~n        GS-01~n-A~Z
给排水        S-01~n        SS-01~n        SS-01~n-A~Z
采暖通风空气调节        Se-01~n        SeS-01~n        SeS-01~n-A~Z
电气        D-01~n        DS-01~n        DS-01~n-A~Z
弱电        DX-01~n        DXS-01~n        DXS-01~n-A~Z
动力        M-01~n        MS-01~n        MS-01~n-A~Z

4．调用
标准图框存放于网络系统“ \\Mainserver\归档盘\2005版中国院统一技术措施 ”便于随时调用。
第2.0.2条  比例
种类        比例
原值比例        1:1
常规缩小比例        1:1 1:5 1:10 1:20 1:50 1:100 1:150 1:200 1:500 1:1000
必要时缩小比例        1:3 1:4 1:6 1:15 1:25 1:30 1:40 1:60 1:80 1:250 1:300 1:400 1:600

第2.0.3条  字体
1．中国建筑设计研究院(上海)；上海中森建筑与工程设计顾问有限公司的红色图框已制成标准图块，任何人不得擅自修改；白色字为可修改字体，汉字统一选用黑体，字高为300mm，高宽比1；数字及英文统一选用HZHT，字高为300mm，高宽比0.8；竖向引注框内各专业如对本图纸有注明，字体统一选用宋体，字高为300mm，高宽比1。
2．图纸名称字体统一选用黑体，中文字高600mm，高宽比0.8，数字字高500，高宽比0.8；数字与中文图名下粗横线平齐。
3．图纸中图面表达部分:
3.1．设计说明，材料做法表等以文字为主的图纸中：标题字体统一选用黑体，字高600mm，高宽比0.8；建筑及设备专业其它内容选用宋体，字高350—500，高宽比1；结构专业其它内容选用JD.SHX+DING.SHX，字高350—500。
3.2．其他字体控制详下表（建筑专业）
字型        字体文件        宽高比        字高（mm）        备注
HZ        ROS.SHX+HZTXT.SHX        0.8        300        图中小索引，文字说明
HZHT1        WINDOWS黑体        0.7        600        图名，户型名称
ROMAND        ROMAND.SHX        0.6        220~250        门窗编号
HZ        HZTXT.SHX        0.8        500        房间名称
ROMANS        ROMANS.SHX        0.7        300        外部尺寸
ROMANS        ROMANS.SHX        0.8        220~250        内部尺寸
COMPLEX        COMPLEX.SHX        0.8        以天正软件自动生成为准        轴号

注：除特殊说明外，中英文及数字同时存在时，西文与中文字体的比例为：字宽方向0.6，字高方向0.8。
第2.0.4条  图线
1.        基本线型
名  称        基本线型形式        线宽        AUTOCADR14中对应名称和命令
特细实线
0.12b        cntinuous(line)
细实线
0.2b        cntinuous(line)
中实线
0.3b        cntinuous(line)
粗实线
0.5b        cntinuous(line)
特粗实线
0.6b        cntinuous(line)
特细虚线
0.12b        dash
细虚线
        0.2b        dash
中虚线
        0.3b        dash
粗虚线
0.5b        dash
特粗虚线
0.6 b        dash
细单点划线
0.2b        dash
粗单点划线
        0.5b        dash
长点划线
0.2b        dote
双点划线
0.2b

2．线型构造
各项线型构造均有严格规定，常用LTSCALE控制，比例为输图比例1000。
第2.0.5条        施工图图层管理
建筑
层名        解释        线型        颜色        笔宽
DOTE        轴线        dote        10        0.15
AXIS        轴标        continuous        1/7        0.15/0.3
WALL        墙        continuous        2        0.55
COLUMN        柱/剪力墙        continuous        3        0.4
SD        柱/剪力墙填充        continuous        252        0.2（灰度60% ）
LINE        看线        continuous        1
WINDOW        门窗        continuous        4
MC        门窗编号        continuous        6
BALCONY        阳台        continuous        6
STAIR        楼梯        continuous        4
洁具/LVR        洁具/橱具        continuous        1        0.15
家具/FUR        家具                253        0.15（灰度30% ）
PUB-DIM        标高/图名标注                1/7        0.15/0.25
PUB-DIM1        公共标注                1/7
内部尺寸/PUB-DIM2        细节标注                1/7
PUB-HATCH        公共填充                8        0.15
瓦        坡屋顶填充                5        0.15
PUB-TEXT        索引文字说明                1/7        0.15/0.25
房间名称        房间名称                7        0.25
E-OUTLINE        立面大轮廓                2        0.55
E-WALL        立面轮廓（转折线）                7        0.4
E-Window        立面窗                4        0.3
HIDDEN        虚线        hidden        4        0.2
HOLE        留洞        continuous        4        0.2
        其它        continuous        4        0.2

结构
层名        解释        线型        颜色        颜色(GS线宽)<G线宽>
Sbeam-s        实线梁        continuous        兰色        青色(0.15)<0.13>
Sbeam-x        虚线梁        dash        兰色        青色(0.15) <0.13>
Scolumn-s        实线柱        continuous        黄色        黄色(0.30) <0.25>
Scolumn-x        虚线柱        dash        黄色        黄色(0.30) <0.25>
Swall-s        实线墙        Continuous        黄色        黄色(0.30) <0.25>
Swall-x        虚线墙        dash        黄色        黄色(0.30) <0.25>
Srein        钢筋        Continuous        品红        紫色(0.45) <0.30>
Saz        暗柱边线        dash        蓝色        蓝色(0.20) <0.15>
SLbh        梁编号        continuous        黄色        绿色(0.30) <0.15>
Stc        填充        continuous        252         252(灰度)
SLb        梁配筋标注        continuous        白色        蓝色(0.20) <0.15>
同建筑        轴线        dote        红色        红色(0.10) <0.10>
Sccx        尺寸线        continuous        绿色        红色(0.10) <0.10>
SText        说明文字        continuous        白色        白色(0.20) <0.15>

给排水
层名        解释        线型        颜色        笔宽
0s-污水管        污水管                4        0.65
0s-给水管                给水管                3        0.50
0s-消火栓管                消火栓管                2        0.50
0s-喷淋管                喷淋管                3        0.50
0s-水标注                水标注                2        0.25
0s-管配件                管配件                7        0.25
0s-水留洞                水留洞                7        0.25
0s-文字说明                文字说明                1        0.35
0s建筑                建筑底图        continuous        2        0.18

采暖通风空气调节
层名        解释        线型        颜色
1n-duct        空调风管        continuous        cyan
1n-HS        空调回水        dash        紫色
1n-GS        空调供水        continuous        cyan
1N-NS        空调凝结水管        center        黄色
1N-SB        空调设备        center        红色
1N-MQ        煤气        continuous        cyan

电气
层名        解释        线型        颜色
Ebpm        电气设备        continuous        green
Eline        电气布线        continuous        yellow
Extt        电气系统        continuous        green

通讯
层名        解释        线型        颜色
Tcabl        通讯布线        continuous        cran
Teqpm        通讯设备        continuous        green
Txtt        通讯系统图        continuous        green
第2.0.6条        图纸目录
上海地区单出图纸目录，其他地区目录位于总说明中。

第三章        基本画法
第3.0.1条  尺寸标注
1．同一工程图中一般只采用-DIMX箭头的形式，箭头大小为1.尺寸线Demension Line之Extension为300mm,Extension Line 之Extension为250mm.
2．平面图中的三道尺寸线：第一道为门窗洞口与墙体的标注；
                         第二道为轴线标注，附带端部墙体的厚度；
                         第三道为外包尺寸。
3．突出部分的阳台和其他细部位的尺寸应另标注。不应与三道主尺寸混注。
第3.0.2条  轴线圈距离尺寸线为4mm，尺寸线之间间距为8mm.
第3.0.3条  图名
图名统一在图名下画线、线宽为0.5b.且与图名文字等宽。数字比例下不划线，其字高为3mm底部与下划线上部取平。
第3.0.4条        楼梯踏步标示尖头以圆点起始，园点为50mm
