某煤气公司综合布线系统施工组织设计（一.doc

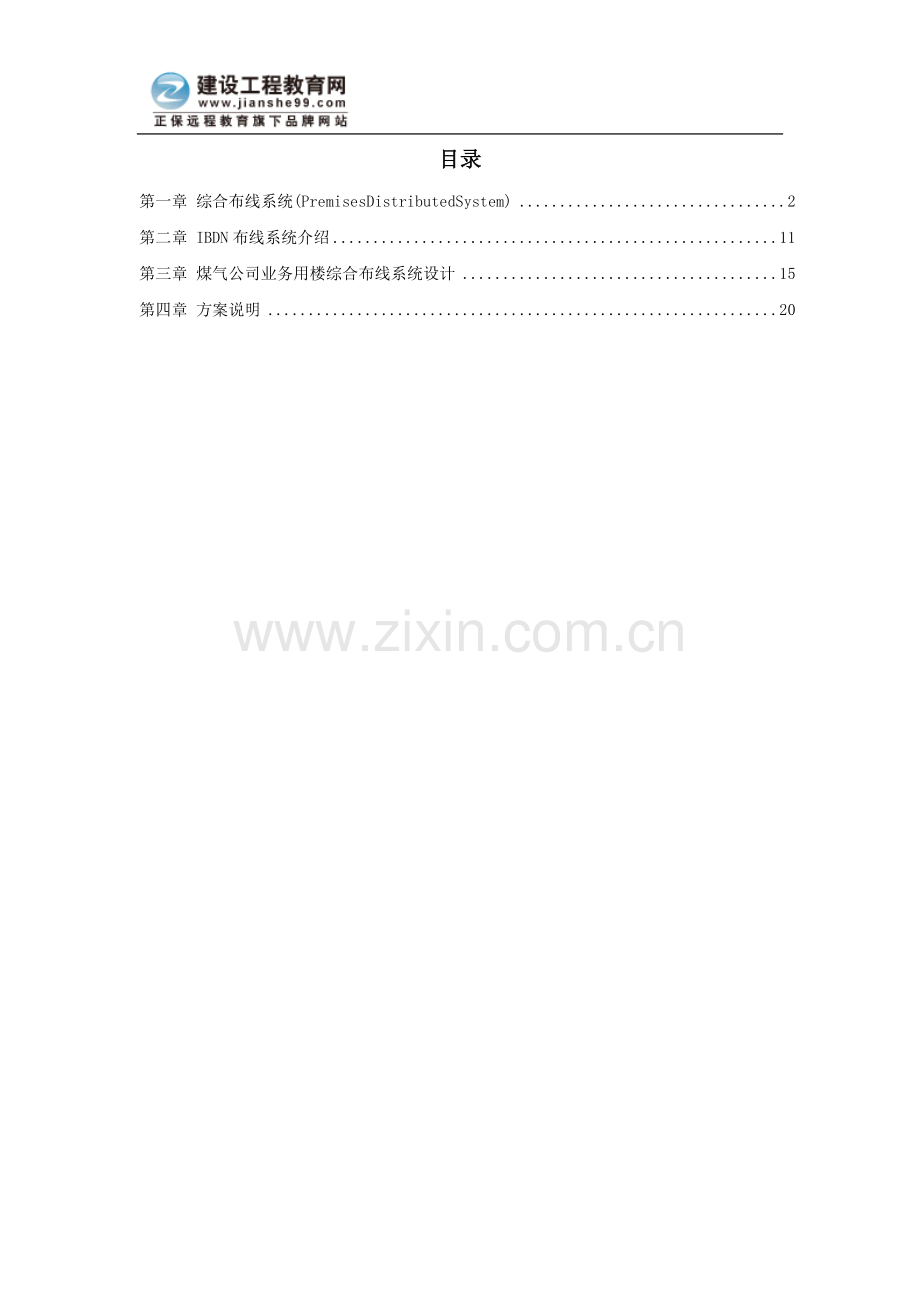

目录
第一章 综合布线系统(PremisesDistributedSystem) 2
第二章 IBDN布线系统介绍 11
第三章 煤气公司业务用楼综合布线系统设计 15
第四章 方案说明 20

第一章 综合布线系统(PremisesDistributedSystem)
综合布线系统的产生
综合布线系统是随着智能大厦兴起而产生的。80年代初期的美国，跨国公司为了提高国际竞争能力，适应信息时代的要求，纷纷兴建或改建具有高科技装备的高科技大楼－－Hiech.Building（如美国国家安全局和五角大楼等）；另一方面，高科技公司为了增强自身的竞争和应变能力，对办公和研究环境积极进行着创新或改进。1984年，美国康涅狄格州的哈特福特市将一幢旧金融大厦进行了改建，称之为都市大厦（City place），从此诞生了世界公认的第一座智能化大厦。改建后的大楼主要增添了计算机设备、数字式程控交换、计算机数据通信线路等办公自动化设备、大楼的客户不必自行购置设备便可获得话音通讯、文字处理、电子邮件、市场行情查询、情报资料检索、科学计算等服务。此外大楼内的空调、供水、防火防盗系统、供配电系统等均为电脑控制，实现了自动化综合管理，使客户感到更加舒适、方便和安全。这引起了世人的关注。
随着计算机的普及应用以及通信、网络和控制技术的发展，大厦内所有公共设施都可以采用智能系统来提高大楼的服务能力。智能大厦系统的中心是以计算机为主的控制管理中心，它通过大厦结构化综合布线系统与各种信息终端－如通信终端和传感器终端－连接来“感知”大厦内各个空间的信息，并通过计算机处理作出相应的对策，再由通信终端或控制终端（如步进电机、各种阀门等）作出反应，使大厦具有某种“智能”。
结构化综合布线是智能大楼的神经系统，是智能大楼的基础。没有安装结构化综合布线系统的大厦不可能是智能大厦。
没有安装结构化综合布线系统（SCS）的大厦不可能是智能大厦。有了SCS也只能说有了智能大厦的基础， 还要赋予其灵魂即楼宇控制系统（BCS）。 由于综合布线系统的投资（常常按每平方米面积有多少智能信息点来估计大厦的智能化程度）只占整个大厦预算的5％到7％左右而其优点则十分明显，回报程度很高（一般2到3年）。大楼一投入使 用综合布线投资就可回报， 而大楼的布线承诺可达15到20年，故投资效益长、回报快。所以目前的房地产开发商、高层楼宇管者都纷纷采用PDS布线，国内几乎新建的20层以上的大楼都考虑了综合布线，100米以上大厦都有楼宇自动化系统。
综合布线系统的组成
综合布线系统的定义
综合布线系统(PDS)是楼宇和园区范围内，在统一的传输介质上建立的可以连接电话、计算机、会议电视和监视电视等设备的结构化的信息传输系统。PDS使用标准的双绞线和光纤，支持高速率的数据传输。它包括一系列专用的插座和交接硬件,使用户可以把设备连到标准的话音/数据信息插座上，使安装、维护、升级和扩展都非常方便和节省费用。PDS使用星型拓扑结构，使系统的集中管理成为可能,也使每个信息点的故障、改动或增加不影响其它的点。
目前在综合布线领域被广泛遵循的标准是EIA/TIA-568A，即《Commercial Building Telecommunications Wiring Standard》，ISO/IEC11801，EN50173。各布线系统器件生产厂家遵照此标准提供了自己的布线产品系列。在EIA/TIA-568中把综合布线系统分为六个子系统：建筑群主干子系统、设备间子系统、垂直干线子系统、管理子系统、水平子系统和工作区子系统。
示意图如下：

工作区子系统提供从水平子系统的信息插座到用户工作站设备之间的连接。它包括工作站连线(station mounting cord)、适配器和扩展线等。
水平子系统的作用是将垂直干线子系统从卫星配线间延伸到用户工作区。包括双绞线电缆、信息插座等。
垂直干线子系统是建筑物内将各楼层的卫星配线间（管理子系统）联到主配线间。
管理子系统就是配线间，它把水平子系统和垂直干线子系统连在一起或把垂直主干和设备子系统连在一起。通过它可以改变布线系统各子系统之间的连接关系，从而管理网络通信线路。器件有端子板、Patch Panel和跳线等。
