第七章施工机械及测量仪器的配备.doc

资源描述

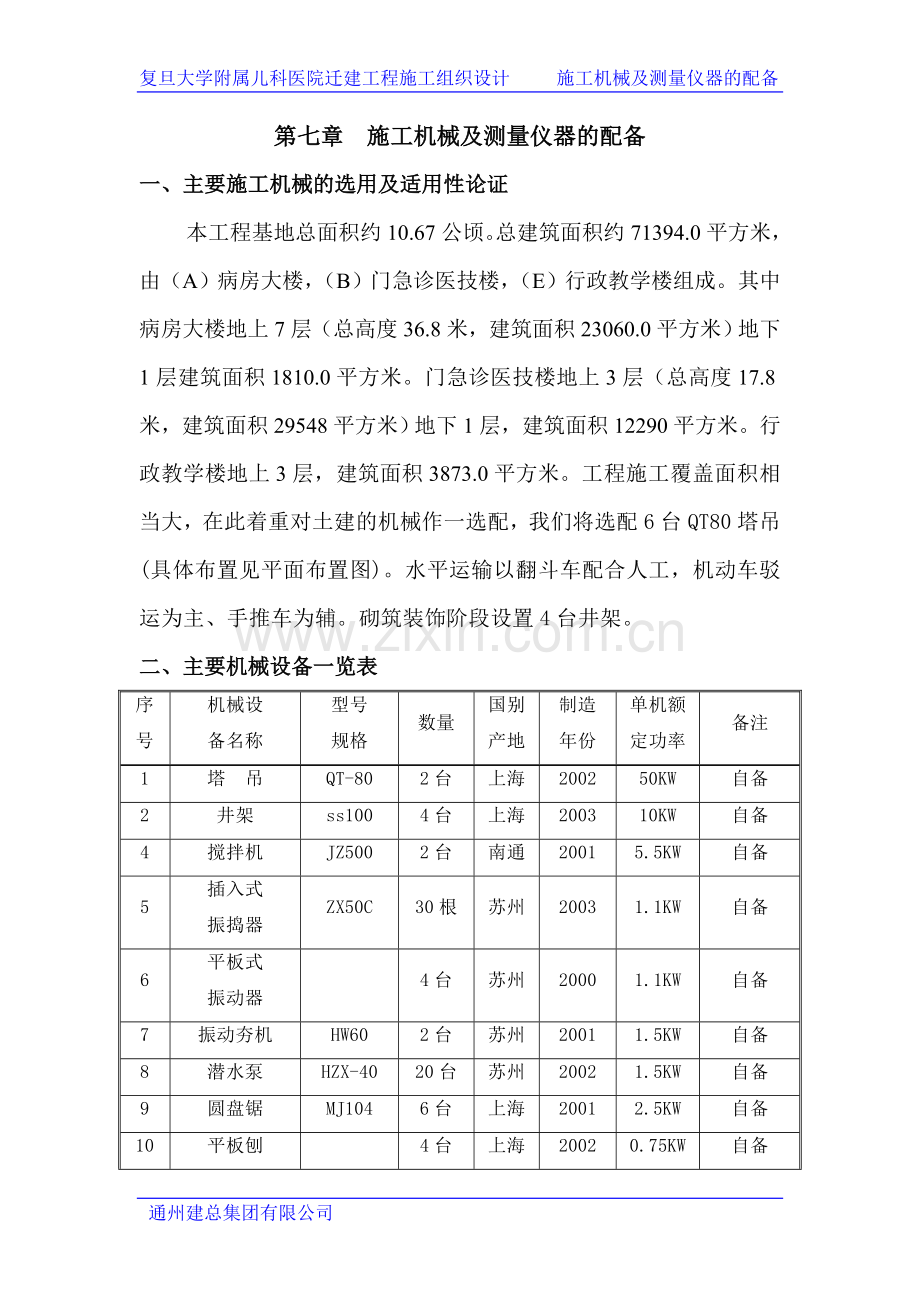

复旦大学附属儿科医院迁建工程施工组织设计施工机械及测量仪器的配备第七章施工机械及测量仪器的配备一、主要施工机械的选用及适用性论证本工程基地总面积约10.67公顷。总建筑面积约71394.0平方米，由（A）病房大楼，（B）门急诊医技楼，（E）行政教学楼组成。其中病房大楼地上7层（总高度36.8米，建筑面积23060.0平方米）地下1层建筑面积1810.0平方米。门急诊医技楼地上3层（总高度17.8米，建筑面积29548平方米）地下1层，建筑面积12290平方米。行政教学楼地上3层，建筑面积3873.0平方米。工程施工覆盖面积相当大，在此着重对土建的机械作一选配，我们将选配6台QT80塔吊(具体布置见平面布置图)。水平运输以翻斗车配合人工，机动车驳运为主、手推车为辅。砌筑装饰阶段设置4台井架。二、主要机械设备一览表序号机械设备名称型号规格数量国别产地制造年份单机额定功率备注 1 塔吊 QT-80 2台上海 2002 50KW 自备 2 井架 ss100 4台上海 2003 10KW 自备 4 搅拌机 JZ500 2台南通 2001 5.5KW 自备 5 插入式振捣器 ZX50C 30根苏州 2003 1.1KW 自备 6 平板式振动器 4台苏州 2000 1.1KW 自备 7 振动夯机 HW60 2台苏州 2001 1.5KW 自备 8 潜水泵 HZX-40 20台苏州 2002 1.5KW 自备 9 圆盘锯 MJ104 6台上海 2001 2.5KW 自备 10 平板刨 4台上海 2002 0.75KW 自备 11 电锤博士 6只德国 2002 1KW 自备 12 电钻 20只上海 2001 0.5KW 自备 13 电焊机 BX300 10台上海 2002 20KW 自备 14 挤压机具 BX300 10套上海 2002 2.5KW 自备 15 对焊机 UN-100 2台上海 2001 100KW 自备 16 钢筋弯曲 GJ7-40 2台上海 2002 2.8KW 自备 17 钢筋切断 QJ540 2台上海 2002 5.5KW 自备 18 切割机 2台苏州 2001 1KW 自备 19 砂轮机 6台苏州 2003 1KW 自备 20 台钻 SIM-SD04-125A 3台苏州 2002 2.2KW 自备 21 氧气设备 ZQ4116 6套苏州 2002 自备 22 液压千斤顶 10T、30T 6台苏州 2001 自备三、检测试验仪器序号仪器名称规格型号单位数量国别产地制造年份备注 1 全站仪 DQZ2A 1台苏州 2002 自备 2 激光经纬仪 J2-JDA 2台苏州 2001 自备 3 水准仪 S6 2台德国 2002 自备 4 钢卷尺 50m 10把上海 2003 自备 5 钢卷尺 5m 100把上海 2003 自备 6 托线板 2m 100把 2003 自备 7 台称 500kg 2台上海 2002 自备 9 坍落度筒 6只上海 2002 自备 10 砼试模 150×150×150 30组上海 2002 自备 11 砂浆试模 7.07×7.07×7.07 10组上海 2002 自备 12 钢直尺 300mm 20根上海 2003 自备通州建总集团有限公司
