PCB曝光工艺中黑片复制故障解决方法

1、 问题：经翻制的黑白底片全部导线宽度变细而不齐
原因：
(1)曝光工艺参数选择不当
(2)原底片品质不良
(3)翻制过程显矽控制有问题
解决方法：
(1)首先检查正翻负或负翻正是否曝光过度，应根据实际进行修正。
(2)检查原底片光密度，特别是“遮光密度”是否太低。
(3)检查显影液浓度和装置。
2、 问题：经翻制的底片其外缘导线宽度变细或不整齐
原因：
(1)曝光设备校验过期
(2)光源太接近较大尺寸底片
(3)光源反射器距离与角度失调
解决方法：
(1)重新根据工艺要求进行校验，检查光源能量是否在技术要求之内
(2)重新调整光源距离或改用大型曝光机
(3)重新调节“反射罩面”的距离与角度
3、 问题：经翻制底片解像度不理想，全片导线边缘不锐利
原因：
(1)原底片品质不佳
(2)曝光机抽真空系统功能性差
解决方法：
(1)检查原始底片导线边缘状态

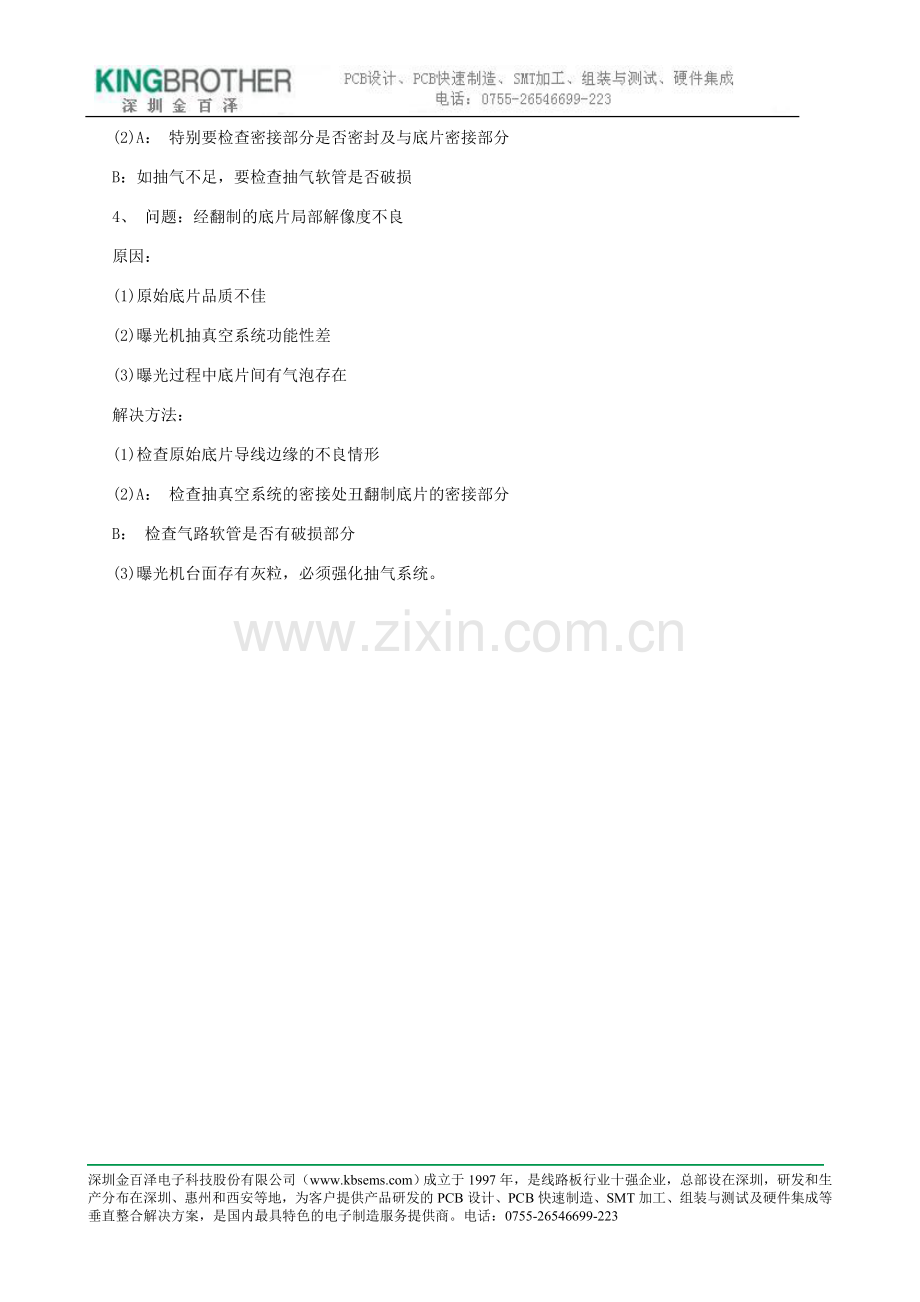

(2)A： 特别要检查密接部分是否密封及与底片密接部分
B：如抽气不足，要检查抽气软管是否破损
4、 问题：经翻制的底片局部解像度不良
原因：
(1)原始底片品质不佳
(2)曝光机抽真空系统功能性差
(3)曝光过程中底片间有气泡存在
解决方法：
(1)检查原始底片导线边缘的不良情形
(2)A： 检查抽真空系统的密接处丑翻制底片的密接部分
B： 检查气路软管是否有破损部分
(3)曝光机台面存有灰粒，必须强化抽气系统。
