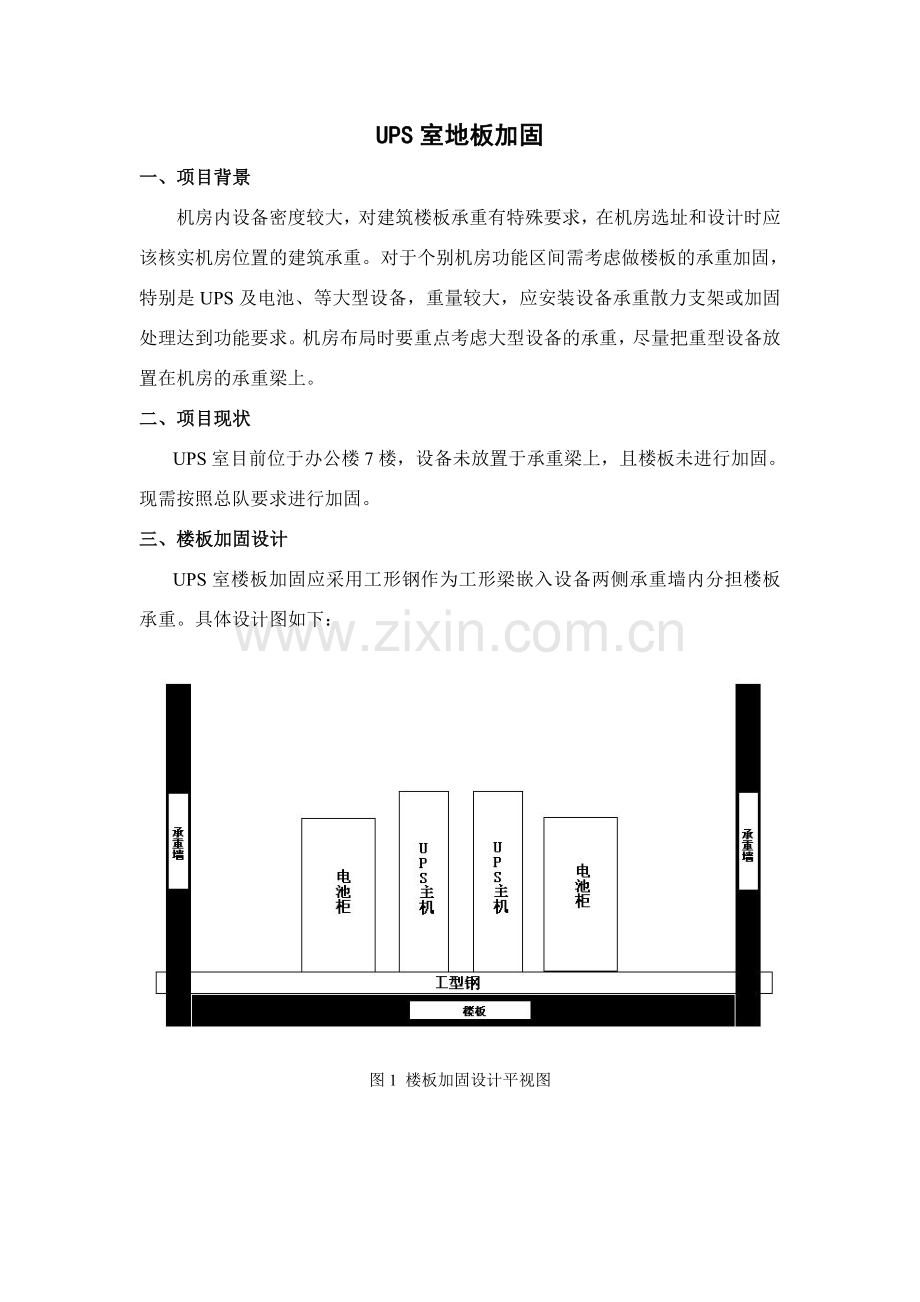

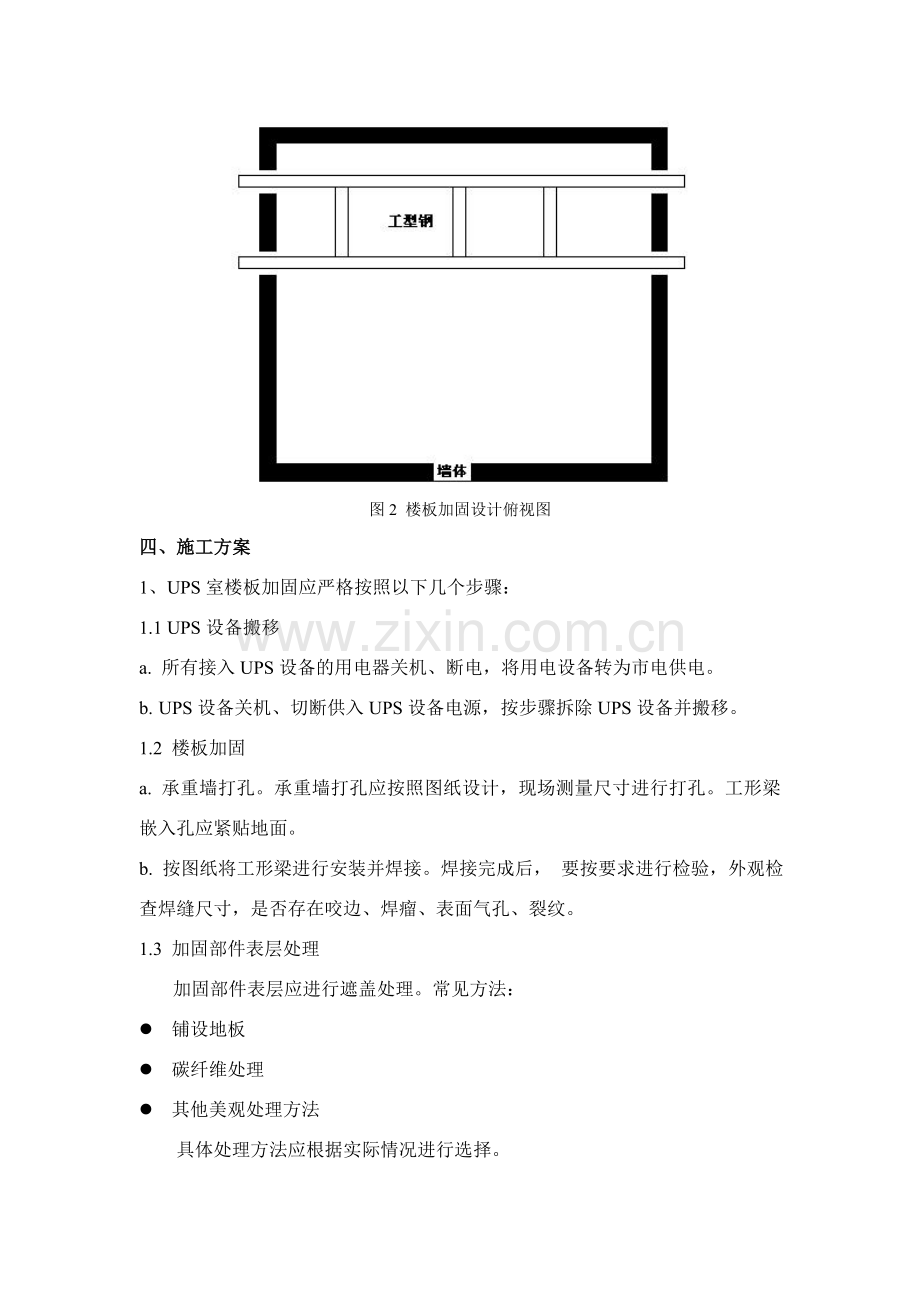

UPS室地板加固一、项目背景机房内设备密度较大，对建筑楼板承重有特殊要求，在机房选址和设计时应该核实机房位置的建筑承重。对于个别机房功能区间需考虑做楼板的承重加固，特别是UPS及电池、等大型设备，重量较大，应安装设备承重散力支架或加固处理达到功能要求。机房布局时要重点考虑大型设备的承重，尽量把重型设备放置在机房的承重梁上。二、项目现状UPS室目前位于办公楼7楼，设备未放置于承重梁上，且楼板未进行加固。现需按照总队要求进行加固。三、楼板加固设计UPS室楼板加固应采用工形钢作为工形梁嵌入设备两侧承重墙内分担楼板承重。具体设计图如下：图1 楼板加固设计平视图图2 楼板加固设计俯视图四、施工方案1、UPS室楼板加固应严格按照以下几个步骤：1.1 UPS设备搬移a. 所有接入UPS设备的用电器关机、断电，将用电设备转为市电供电。b. UPS设备关机、切断供入UPS设备电源，按步骤拆除UPS设备并搬移。1.2 楼板加固a. 承重墙打孔。承重墙打孔应按照图纸设计，现场测量尺寸进行打孔。工形梁嵌入孔应紧贴地面。b. 按图纸将工形梁进行安装并焊接。焊接完成后， 要按要求进行检验，外观检查焊缝尺寸，是否存在咬边、焊瘤、表面气孔、裂纹。1.3 加固部件表层处理加固部件表层应进行遮盖处理。常见方法：l 铺设地板l 碳纤维处理l 其他美观处理方法具体处理方法应根据实际情况进行选择。1.4 UPS设备重新安装楼板加固步骤完成后，将UPS设备搬移在加固层上面，并按照步骤进行UPS设备安装、调试。五、部件选材 工形梁选材应选择钢轨或18#B以上规格槽钢。其他材料不做要求。
